Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita EBH341R'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

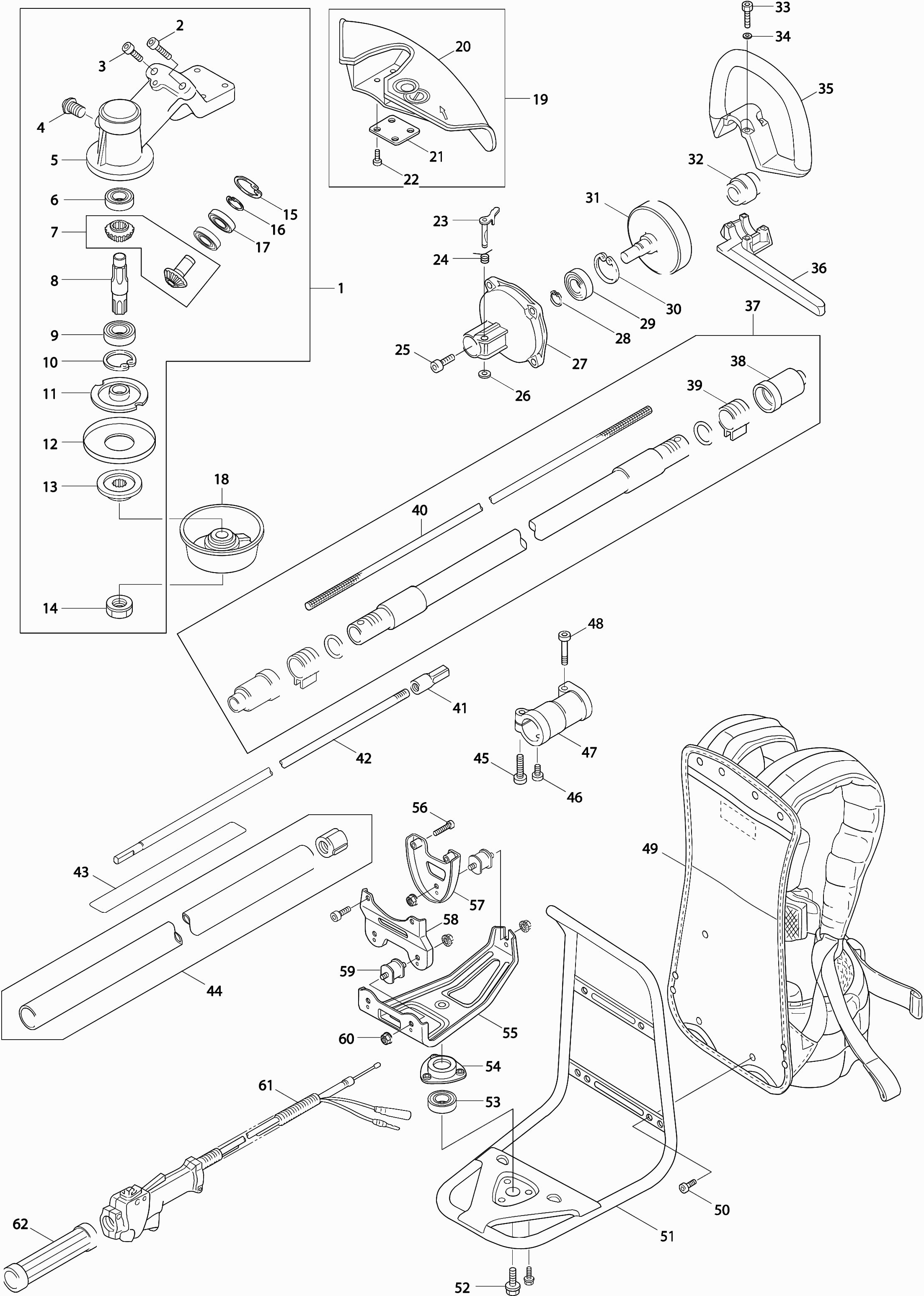

Tekeningen van de Makita EBH341R
Onderdelen lijst van de Makita EBH341R
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Tandwielhuisset EBH341 A* | ||||
001 | XNR0000496 | 94.60 | 114.47 | |
Schroef, Torx M5X20 A | ||||
002 | XNR0000098 | 0.83 | 1.00 | |
Torx Bout 5X10 Rbk420 | ||||
003 | 065051000N | 1.02 | 1.23 | |
Torx bout 6x8 | ||||
004 | 065060800N | 1.02 | 1.23 | |
Tandwielhuis | ||||
005 | 108230120N | 34.36 | 41.58 | |
Kogellager | ||||
006 | 035600000C | 7.44 | 9.00 | |
Aandrijving | ||||
007 | 140077200N | 26.11 | 31.59 | |
Tandwielas | ||||
008 | 175030300N | 12.58 | 15.22 | |
Kogellager 6001ll | ||||
009 | 035600103N | 12.58 | 15.22 | |
Borgring R-28 | ||||
010 | 045002800N | 1.24 | 1.50 | |
Bladhouder | ||||
011 | XNR0000158 | 14.24 | 17.23 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
012 | 108031200N | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
013 | 177831300N | |||
Moer, zeskant | ||||
014 | XNR0000329 | 2.05 | 2.48 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
015 | 045002600N | |||
Borgring Rbk420 A | ||||
016 | XNR0000066 | 0.83 | 1.00 | |
Kogellager #6000z | ||||
017 | 035600001C | 9.54 | 11.54 | |
Kapje tbv moer | ||||
018 | XNR0000350 | 6.16 | 7.45 | |
Beschermingkap "mes" | ||||
019 | XNR0000161 | 10.42 | 12.61 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
020 | 6118002010 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
021 | 6118002020 | |||
Schroef, torx m5x20 | ||||
022 | 6118002030 | 1.01 | 1.22 | |
Verbinder | ||||
023 | 164619300N | 8.52 | 10.31 | |
Veer tbv pen | ||||
024 | 164619600N | 2.08 | 2.52 | |
Torx Schroef 6X18 Rbk420 * | ||||
025 | 065061800N | 1.02 | 1.23 | |
Borgring | ||||
026 | 045000505N | 0.83 | 1.00 | |
Koppelingshuis | ||||
027 | 103310100N | 23.75 | 28.74 | |
Borgring S-15 | ||||
028 | 045001502N | 0.83 | 1.00 | |
Kogellager | ||||
029 | 035620202C | 10.84 | 13.12 | |
Borgring R-35 | ||||
030 | 962153-2 | 0.83 | 1.00 | |
Koppelingstrommel A | ||||
031 | XNR0000183 | 12.58 | 15.22 | |
Hendel, rubber | ||||
032 | 173248500N | 4.09 | 4.95 | |
Schroef | ||||
033 | 065053000N | 1.21 | 1.46 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
034 | 031050001N | |||
Handgreepbeugel | ||||
035 | 173148200N | 23.75 | 28.74 | |
Houder voor handgreepsteun | ||||
036 | 174048410N | 10.81 | 13.08 | |
As/voering, flexibel | ||||
037 | XNR0000187 | 151.14 | 182.88 | |
Geleidingskap | ||||
038 | 182420300N | 2.45 | 2.96 | |
Koordhouder | ||||
039 | 102118400N | 1.43 | 1.73 | |
Flexibele as | ||||
040 | XNR0000326 | 49.85 | 60.32 | |
Koppeling, as- | ||||
041 | 102121200N | 14.23 | 17.22 | |
Drijfstang | ||||
042 | 102121100N | 23.75 | 28.74 | |
Label, waarschuwings- | ||||
043 | 6119522100 | 4.09 | 4.95 | |
Hoofdpijp | ||||
044 | 102120100N | 101.18 | 122.43 | |
Schroef, Torx M5X20 A | ||||
045 | XNR0000098 | 0.83 | 1.00 | |
Schroef m5x8 | ||||
046 | 065050810N | 1.02 | 1.23 | |
Behuizing | ||||
047 | 102119100N | 9.52 | 11.52 | |
Schroef, torx m5x30 | ||||
048 | 065053020N | 1.43 | 1.73 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
049 | 175317010N | |||
Bout m5x12 | ||||
050 | 085051209N | 1.24 | 1.50 | |
Frame | ||||
051 | 103415900N | 53.39 | 64.60 | |
Bout m8x20 | ||||
052 | 014082000N | 1.02 | 1.23 | |
Kogellager | ||||
053 | 035620102C | 11.19 | 13.54 | |
Lagerkap | ||||
054 | 164615811N | 12.58 | 15.22 | |
Motorsteun | ||||
055 | 106746100N | 23.74 | 28.73 | |
Torx schroef 5x25 | ||||
056 | 065052500N | 0.83 | 1.00 | |
Steun | ||||
057 | 106746600N | 5.24 | 6.34 | |
Houder tbv huis | ||||
058 | 106746500N | 5.87 | 7.10 | |
Av Rubber Rbk420 A | ||||
059 | XNR0000234 | 8.46 | 10.24 | |
Moer M6 | ||||
060 | 030061400N | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
061 | 099819600N | |||
Huls | ||||
062 | 178724000N | 4.09 | 4.95 | |
Met.Schroef Ph2 M5X16Mm Ck A | ||||
063 | 922223-9 | 0.83 | 1.00 | |
Waaierhuis Ms335.4U A | ||||
064 | 318614-4 | 11.56 | 13.99 | |
Bout koppeling | ||||
065 | 5938500000 | 3.83 | 4.63 | |
Ring 8 | ||||
066 | 253762-1 | 1.01 | 1.22 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
067 | 168563-3 | |||
Koppeling Cmpl Ms335.4U A | ||||
068 | 125757-3 | 11.32 | 13.70 | |
Bout M6x16mm/revet EM4250 A | ||||
069 | 265577-4 | 0.83 | 1.00 | |
Vliegwiel Ms335.4U A | ||||
070 | 319035-3 | 12.58 | 15.22 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
071 | 168501-5 | |||
Inbusbout M4x20 Ck | ||||
072 | 922138-0 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
073 | 0654009931 | |||
Bougiedop Ebh253U A | ||||
074 | 424105-6 | 2.80 | 3.39 | |
Aansluitkabel | ||||
075 | 638664-6 | 1.43 | 1.73 | |
Aansluitkabel Ebh253U P | ||||
076 | 638665-4 | 1.43 | 1.73 | |
Doorvoer Eh561 15X7X2Mm * | ||||
077 | 5257500300 | 1.51 | 1.83 | |
Klem | ||||
078 | 345963-6 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
079 | 5929505200 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
080 | 5935500500 | |||
Schroef 5x8 | ||||
081 | 911601-8 | 0.83 | 1.00 | |
Label | ||||
082 | 5929505400 | 1.01 | 1.22 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
083 | 0140059370 | |||
Cilinderkap | ||||
084 | 5935500800 | 10.84 | 13.12 | |
Inbusbout 5x40 | ||||
085 | 922262-9 | 0.83 | 1.00 | |
Schroef 5x8 | ||||
086 | 911601-8 | 0.83 | 1.00 | |
Uitlaatkap | ||||
087 | 5923503400 | 3.65 | 4.42 | |
Uitlaat | ||||
088 | 168469-5 | 12.58 | 15.22 | |
Uitlaat pakking | ||||
089 | 5923501601 | 4.58 | 5.54 | |
Vonkenvanger Ebh253U A | ||||
090 | 324980-9 | 6.29 | 7.61 | |
Met.Schroef Ph2 M5X16Mm Ck A | ||||
091 | 922223-9 | 0.83 | 1.00 | |
Kleppendeksel Ms335.4U A | ||||
092 | 140419-2 | 9.52 | 11.52 | |
Kleppendekselpakking | ||||
093 | 162307-3 | 2.80 | 3.39 | |
Bougie Cmr6a | ||||
094 | 965603030 | 12.55 | 15.19 | |
Cilinderblok | ||||
095A | 5931005000 | 242.34 | 293.23 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
095B | 5931021000 | |||
Carterdekselpakking | ||||
096 | 162274-2 | 1.72 | 2.08 | |
Carterdeksel | ||||
097 | 318443-5 | 4.26 | 5.15 | |
Schroef 5X14 P | ||||
098 | 0043605140 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
099 | 5926500600 | |||
O-Ring Tbv Oliepeilstok A | ||||
100 | 424100-6 | 0.83 | 1.00 | |
Slangklem | ||||
101 | 282020-8 | 0.83 | 1.00 | |
Olieleiding | ||||
102 | 5926500200 | 5.46 | 6.61 | |
Gewicht tbv olieslang | ||||
103 | 5926500300 | 1.72 | 2.08 | |
Schroef Bhx2500 | ||||
104 | 0043605180 | 0.83 | 1.00 | |
Karterdeksel Ms335.4U A | ||||
105 | 318612-8 | 5.88 | 7.11 | |
Carterpakking | ||||
106 | 162308-1 | 2.44 | 2.95 | |
Schroef M5x18mm | ||||
107 | 266812-3 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
108 | 6214016030 | |||
Schroef M4X10 P | ||||
109 | 0119049960 | 0.83 | 1.00 | |
Borgplaat | ||||
110 | 318440-1 | 1.72 | 2.08 | |
Toevoerklep | ||||
111 | 346083-9 | 1.43 | 1.73 | |
Kleppen arm | ||||
112 | 125554-7 | 4.58 | 5.54 | |
Klepborgring Ms335.4U A | ||||
113 | 325912-9 | 1.43 | 1.73 | |
Klepveer | ||||
114 | 5933500200 | 1.24 | 1.50 | |
Pen 5mm | ||||
115 | 256200-2 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
116 | 5933500000 | |||
Afstandhouder Ebh253U A | ||||
117 | 424200-2 | 0.83 | 1.00 | |
Pen 4Mm Ebh253U A | ||||
118 | 268239-3 | 0.83 | 1.00 | |
Nokken Tiller | ||||
119 | 313169-4 | 2.80 | 3.39 | |
Uitlaatklep Ms335.4U A | ||||
120 | 325913-7 | 3.65 | 4.42 | |
Inlaatklep Ms335.4U A | ||||
121 | 325914-5 | 3.83 | 4.63 | |
Tuimelaartandwiel | ||||
122 | 125552-1 | 23.75 | 28.74 | |
Pen 5Mm Ebh253U A | ||||
123 | 268238-5 | 0.83 | 1.00 | |
Zuigerveerset | ||||
124 | 195141-6 | 13.19 | 15.96 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
125 | 0565099990 | |||
Zuiger Ms335.4U A | ||||
126 | 318613-6 | 11.16 | 13.50 | |
Zuigerpen Ms335.4U A | ||||
127 | 257796-6 | 2.44 | 2.95 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
128 | 0323039990 | |||
Keerring 12mm | ||||
129 | 213537-0 | 2.80 | 3.39 | |
Sluitring 26 Ms335.4U A | ||||
130 | 267425-3 | 0.83 | 1.00 | |
Krukas | ||||
131 | 125756-5 | 59.77 | 72.32 | |
Niet meer leverbaar, geen vervanging | ||||
132 | 213148-1 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
133 | 125472-9 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
134 | 5926016000 | |||
Benzine/oliedop cpl | ||||
135 | 168668-9 | 10.84 | 13.12 | |
Waarschuwingslabel "fuel" | ||||
136 | 810455-9 | 2.93 | 3.55 | |
Demper Ebh253U A | ||||
137 | 424102-2 | 0.83 | 1.00 | |
Benzineslang | ||||
138 | 162309-9 | 4.08 | 4.94 | |
Demper Ebh253U A | ||||
139 | 424103-0 | 0.83 | 1.00 | |
Slangklem | ||||
140 | 345920-4 | 0.83 | 1.00 | |
NULL | ||||
141 | 163447-0 | 3.20 | 3.87 | |
Brandstoftank | ||||
142 | 451877-0 | 11.16 | 13.50 | |
Demper | ||||
143 | 424104-8 | 1.72 | 2.08 | |
Startinrichting Assy Ms335 A | ||||
144 | 126475-6 | 19.80 | 23.96 | |
Poelie | ||||
145 | 165606-2 | 4.81 | 5.82 | |
Vastzetschroef | ||||
146 | 5425003010 | 1.80 | 2.18 | |
Koordhaspel | ||||
147 | 451923-9 | 4.08 | 4.94 | |
Spriaalveer | ||||
148 | 232257-7 | 9.96 | 12.05 | |
Stopper | ||||
149 | 5315001030 | 2.08 | 2.52 | |
Startergreep Ms335.4U A | ||||
150 | 424317-1 | 2.80 | 3.39 | |
Startkoord | ||||
151 | 444018-5 | 2.80 | 3.39 | |
Pakking, starter | ||||
152 | 5935502400 | 1.43 | 1.73 | |
Met.schroef Ph M5x14mm Ck | ||||
153 | 266809-2 | 0.83 | 1.00 | |
Label, model- | ||||
154 | 6119521900 | 2.44 | 2.95 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
155A | 5923501801 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
155B | 5923504700 | |||
Spruitstuk | ||||
156A | 451874-6 | 4.08 | 4.94 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
156B | 5933018000 | |||
Zeskant moer M5 | ||||
157 | 931202-6 | 0.83 | 1.00 | |
Moer M6 Htr5600 A | ||||
158 | 0022706000 | 0.83 | 1.00 | |
Moer M6 Htr5600 A | ||||
159 | 0022706000 | 0.83 | 1.00 | |
Stelschroef P | ||||
160 | 0149069961 | 3.20 | 3.87 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
161 | 5933500600 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
162 | 0140059370 | |||
Klem | ||||
163 | 450562-2 | 1.21 | 1.46 | |
Schroef Bhx2500 | ||||
164 | 0043605180 | 0.83 | 1.00 | |
Pakking "carburateur" | ||||
165 | 413138-6 | 1.21 | 1.46 | |
Slangklem | ||||
166 | 345918-1 | 0.83 | 1.00 | |
Ontluchtingspijp Ms335.4U A | ||||
167 | 422055-9 | 2.08 | 2.52 | |
Ontluchtingspijp Ebh253U A | ||||
168 | 422042-8 | 1.72 | 2.08 | |
Met.schroef Ph2 M5x68mm Ck | ||||
169 | 265188-5 | 0.83 | 1.00 | |
Montageplaat Ebh253U A | ||||
170 | 346647-9 | 1.72 | 2.08 | |
Pakkingring | ||||
171 | 423376-2 | 0.83 | 1.00 | |
Chokeplaat | ||||
172 | 450560-6 | 0.83 | 1.00 | |
Luchtfilter element | ||||
173 | 443140-5 | 2.80 | 3.39 | |
Luchtfilter element | ||||
174 | 443141-3 | 2.80 | 3.39 | |
Met.schroef Ph M5x14mm Ck | ||||
175 | 266809-2 | 0.83 | 1.00 | |
Luchtfilterkap | ||||
176 | 450561-4 | 5.88 | 7.11 | |
Luchtfilterhuis Ebh253U A | ||||
177 | 123845-0 | 17.97 | 21.74 | |
Niet meer leverbaar, geen vervanging | ||||
178 | 451925-5 | |||
O-ring 15 | ||||
179 | 213540-1 | 0.83 | 1.00 | |
Overdrukventiel | ||||
180 | 424316-3 | 2.80 | 3.39 | |
O-ring 14 | ||||
181 | 213539-6 | 0.83 | 1.00 | |
Overdrukklepplaat | ||||
182 | 451924-7 | 0.83 | 1.00 | |
Overdrukklep | ||||
183 | 424315-5 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
184 | 5923503500 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
185 | 5923503300 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
186 | 5936004000 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
187 | 5236018040 | |||
Revet tbv. afstelnaald | ||||
188 | 5426005030 | 2.44 | 2.95 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
189 | 5206008030 | |||
Seegering E-3 A | ||||
190 | 257964-1 | 2.08 | 2.52 | |
O-ring 2 | ||||
191 | 213538-8 | 2.08 | 2.52 | |
Naald Ms335.4U A | ||||
192 | 325921-8 | 7.80 | 9.44 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
193 | 5926002040 | |||
Pomp diafragma | ||||
194 | WJ00009599 | 4.08 | 4.94 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
195 | 5926002020 | |||
Membraam | ||||
196 | 5926002140 | 23.74 | 28.73 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
197 | 352010-6 | |||
Membraampakking | ||||
198 | 442154-1 | 2.44 | 2.95 | |
Membraam | ||||
199 | 168620-7 | 14.23 | 17.22 | |
Luchtzuiverhuis Ebh253U A | ||||
200 | 140438-8 | 10.81 | 13.08 | |
Opvoerpomp | ||||
201 | 424314-7 | 3.65 | 4.42 | |
Pompdeksel Ebh253U A | ||||
202 | 346270-0 | 3.65 | 4.42 | |
Parker 3X24Mm Ck A | ||||
203 | 266582-4 | 0.83 | 1.00 |
