Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita EBH341U'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita EBH341U

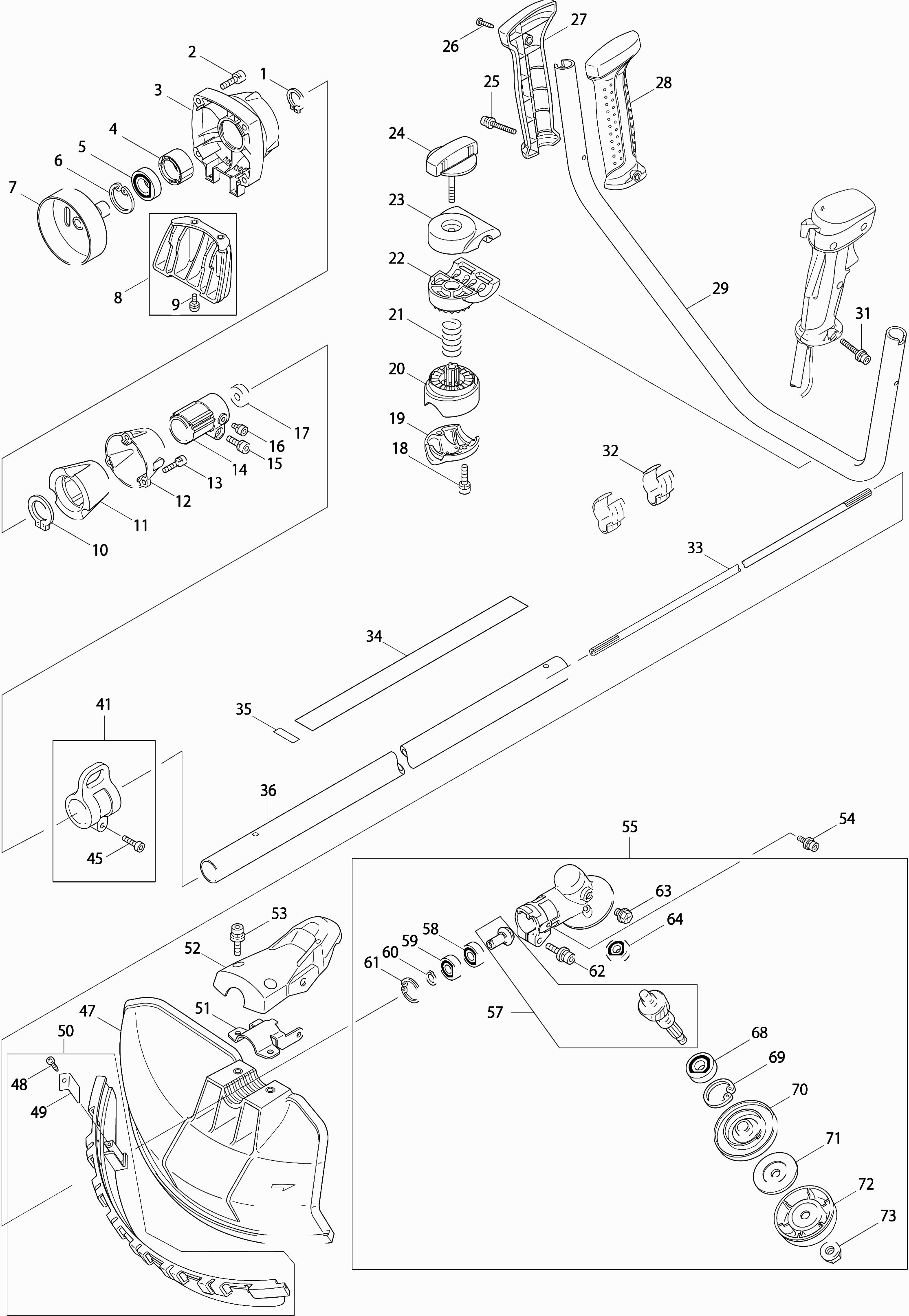

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen tekening 3
Klik voor vergroting

Onderdelen tekening 4
Klik voor vergroting

Onderdelen lijst van de Makita EBH341U

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Borgring S-17
001 961057-5 0.83 1.00
Inbusbout M6X20 A
002 265905-3 0.83 1.00
Koppelingshuis Ebh341U *
003 318421-5 8.23 9.96
Afstandhouder Ebh341U A
004 451157-4 1.24 1.50
Kogellager 6003Llu A
005 210126-2 6.38 7.72
Kogellager 6003Llu A
005 211338-0 6.38 7.72
Kogellager 6003Llu A
005-1 210126-2 6.38 7.72
Borgring R-35 A
006 962153-2 0.83 1.00
Koppelingstrommel Ebh341U
007 165577-3 7.22 8.74
Motorsteun Cpl Ebh253U A
008 195144-0 2.48 3.00
Met.Schroef Ph M5X14Mm Ck A
009 266809-2 0.83 1.00
Borgring S-32
010 961151-3 1.24 1.50
Demper Ebh341U A
011 424204-4 3.12 3.78
Pasbus Ebh341U
012 318453-2 2.70 3.27
Zeskant Bout 5X20 LF1000 A
013 265550-4 0.83 1.00
Steelhouder Ebh341U A
014 318454-0 6.38 7.72
Inbusbout M6X20 A
015 265905-3 0.83 1.00
Schroef Instelblok 5X8 Jr3020
016 922201-9 0.83 1.00
Vilten Ring 8 Ebh341U A
017 443146-3 0.83 1.00
Zeskantbout M6X25
018 922341-3 0.83 1.00
Buisbeugel Ebh341U
019 318422-3 3.72 4.50
Buishouder Ebh341U
020 318423-1 6.70 8.11
Drukveer 20 Ebh253U
021 233202-5 0.83 1.00
Handgreephouder Ebh341U
022 318424-9 5.98 7.24
Handgreepbeugel Ebh341U
023 318425-7 5.98 7.24
Geen informatie beschikbaar, niet bestelbaar
024 168524-3
Sterknop 57Mm Ebh253U A
024-1 168796-0 3.96 4.79
Sterknop 57Mm Ebh253U A
024-1A 168796-0 3.96 4.79
Inbusbout M5X35Mm
025 922256-4 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
026 266326-2
Handgreepset Ebh341U/Ms335.4*
027 188660-9 12.22 14.79
Handgreepset Ebh341U/Ms335.4*
027-1 188660-9 12.22 14.79
Handgreepset Ebh341U/Ms335.4*
027-1A 188660-9 12.22 14.79
Handgreepset Ebh341U/Ms335.4*
028 188660-9 12.22 14.79
Handgreepset Ebh341U/Ms335.4*
028-1 188660-9 12.22 14.79
Handgreepset Ebh341U/Ms335.4*
028-1A 188660-9 12.22 14.79
Handgreepbeugel Ebh341U
029 331863-6 12.22 14.79
Inbusbout M5X35Mm
031 922256-4 0.83 1.00
Kabelklem Ebh341U*
032 451525-1 2.71 3.28
Binneas Ebh341U
033 325675-7 6.48 7.84
Waarschuwingslabel Ebh341U
034 810500-0 2.84 3.44
Serienummerlabel Ebh341U
035 816551-1 2.71 3.28
Label Serienr Pe254.4
035-3 801D19-4 2.84 3.44
Serienummerlabel Ebh341U
035A 816551-1 2.71 3.28
Geen informatie beschikbaar, niet bestelbaar
035AC10 819760-1
Geen informatie beschikbaar, niet bestelbaar
035AC20 814A82-0
Steel Ebh341U A
036 140042-3 44.96 54.40
Geen informatie beschikbaar, niet bestelbaar
037 331865-2
Geen informatie beschikbaar, niet bestelbaar
038 140043-1
Geen informatie beschikbaar, niet bestelbaar
039 214048-8
Geen informatie beschikbaar, niet bestelbaar
040 424205-2
Draagoogset Ebh341U A
041 125558-9 4.67 5.65
Geen informatie beschikbaar, niet bestelbaar
042 451159-0
Geen informatie beschikbaar, niet bestelbaar
043 162278-4
Geen informatie beschikbaar, niet bestelbaar
044 451158-2
Inbusbout M5X20 A
045 922232-8 0.98 1.19
Inbusbout M5X20 A
045-1 922232-8 0.98 1.19
Zeskantmoer M5 A
046 931202-6 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
047 451091-8
Beschermkap "mes"
047-1 452259-9 7.83 9.47
Geen informatie beschikbaar, niet bestelbaar
047A 451091-8
Geen informatie beschikbaar, niet bestelbaar
048 266326-2
Snijmes Em2653Lh A
049 347050-7 1.18 1.43
Meshouder
050 135398-7 5.93 7.18
Meshouder
050-1 135398-7 5.93 7.18
Beugel Tbv Beschermkap Ebh341
051 346072-4 2.71 3.28
Afdekkap Ebh341U
052 451090-0 3.54 4.28
Inbusbout M6X30
053 922353-6 0.83 1.00
Inbusbout M6X30Mm Ms246.4
053-1 266579-3 0.83 1.00
Inbusbout M6X30
053A 922353-6 0.83 1.00
Inbusbout Ck M5X14Mm DCU180 P
054 922218-2 0.83 1.00
Tandwielhuisset Ms335.4C A
055 123835-3 45.48 55.03
Geen informatie beschikbaar, niet bestelbaar
055A 126260-7
O-Ring 32
055AC10 213459-4 0.98 1.19
Geen informatie beschikbaar, niet bestelbaar
055B 125557-1
Tandwielhuisset Ms335.4C A
055C 123835-3 45.48 55.03
O-Ring 32
055C10 213459-4 0.98 1.19
Tandwielhuis Ebh341U *
056 318444-3 19.29 23.34
Tandwiel 13 Ebh253U
057 227553-6 11.34 13.72
As Em4351Uh A
057-1 183K07-8 15.76 19.07
As Em4351Uh A
057-2 183K07-8 15.76 19.07
Geen informatie beschikbaar, niet bestelbaar
057A 188865-1
Kogellager 6000 EBH341L P
058 211064-1 5.71 6.91
Geen informatie beschikbaar, niet bestelbaar
058-1 210161-0
Kogellager 6000Rd EBH341L P
059 211062-5 4.45 5.38
Geen informatie beschikbaar, niet bestelbaar
059-1 210160-2
Borgring S-10 EM4351UH A
060 257408-1 0.83 1.00
Borgring S-10 EM4351UH A
060-1 257408-1 0.83 1.00
Borgring R-26 A
061 962105-3 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
061-1 257988-7
Inbusbout M6X30
062 922353-6 0.83 1.00
Inbusbout M8X10Mm Ebh253U
063 265590-2 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
064 210081-8
Geen informatie beschikbaar, niet bestelbaar
068 210116-5
Borgring R-32 EBH341L P
069 962151-6 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
069-1 257409-9
Beschermring 25,4Mm EBH341L P
070 332114-0 7.22 8.74
Beschermring 25,4Mm EBH341L P
070-1 332114-0 7.22 8.74
Geen informatie beschikbaar, niet bestelbaar
070-2 326823-1
Borgring Ebh253U A
071 346355-2 9.24 11.18
Borgring Ebh253U A
071-1 346355-2 9.24 11.18
Geen informatie beschikbaar, niet bestelbaar
071A 346084-7
Geen informatie beschikbaar, niet bestelbaar
072 168526-9
Moer M10 Ms245.4Ue A
073 264025-0 2.02 2.44
Gas/ Controlehandel Ms335.4U
074 125545-8 17.38 21.03
Geen informatie beschikbaar, niet bestelbaar
075-1 188657-8
Handgreepset Ms335.4U *
075-2 183A09-4 4.43 5.36
Geen informatie beschikbaar, niet bestelbaar
075A 451086-1
Handgreepset Ms335.4U *
075B 183A09-4 4.43 5.36
Torsieveer 11 Ebh253U
076 233540-5 1.24 1.50
Gashendel Ebh253U *
077 451084-5 1.46 1.77
Torsieveer 7 Ebh253U
078 233541-3 1.18 1.43
Ontsluithendel Ebh253U*
079 451083-7 1.18 1.43
Buitenkabel Ebh253U*
080 451213-0 2.71 3.28
Gaskabel Ms335.4U
081 168539-0 3.72 4.50
Kabelhouder Ebh253U
082 451081-1 1.18 1.43
Schakelhendel Ebh253U *
083 451082-9 1.18 1.43
Bladveer Ebh253U
084 232251-9 1.18 1.43
Geen informatie beschikbaar, niet bestelbaar
085 451085-3
Handgreepdeksel Ebh253U *
085-1 455722-1 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
085A 451085-3
Handgreepdeksel Ebh253U *
085B 455722-1 0.83 1.00
Aansluitkabel Ebh253U
086 638663-8 1.66 2.01
Geen informatie beschikbaar, niet bestelbaar
087-1 188657-8
Handgreepset Ms335.4U *
087-2 183A09-4 4.43 5.36
Handgreepset Ms335.4U *
087-2C 183A09-4 4.43 5.36
Geen informatie beschikbaar, niet bestelbaar
087A 188657-8
Handgreepset Ms335.4U *
087B 183A09-4 4.43 5.36
Geen informatie beschikbaar, niet bestelbaar
088 266326-2
Waaierhuis Ms335.4U A
089 318614-4 11.22 13.58
Met.Schroef Ph2 M5X16Mm Ck A
090 922223-9 0.83 1.00
Revet 8Mm A
093-1 253762-1 0.98 1.19
Geen informatie beschikbaar, niet bestelbaar
093A 267424-5
Geen informatie beschikbaar, niet bestelbaar
094 267832-0
Met.Schroef M8X23Mm Ms335.4U *
095 266571-9 1.75 2.12
Geen informatie beschikbaar, niet bestelbaar
096 168563-3
Koppeling Cmpl Ms335.4U A
096-1 125757-3 10.99 13.30
Koppeling Cmpl Ms335.4U A
097 125757-3 10.99 13.30
Bout M6x16mm/revet EM4250 A
098 265577-4 0.83 1.00
Vliegwiel Ms335.4U A
099 319035-3 12.22 14.79
Vliegwiel Ms335.4U A
099-1 319035-3 12.22 14.79
Geen informatie beschikbaar, niet bestelbaar
100 168501-5
Ontsteking Ebh253U A
100-1 168816-0 12.22 14.79
Inbusschroef M4x20mm CK
101 922138-0 0.83 1.00
Bougieveer Ebh253U A
102 324891-8 1.18 1.43
Bougiedop Ebh253U A
103 424105-6 2.71 3.28
Aansluitkabel Ebh253U P
104 638664-6 1.39 1.68
Geen informatie beschikbaar, niet bestelbaar
104-1 632E38-3
Draadboom *
105 638665-4 2.46 2.98
Geen informatie beschikbaar, niet bestelbaar
105-1 632E39-1
Geen informatie beschikbaar, niet bestelbaar
106 424313-9
Klem Ebh253U *
107 345963-6 0.83 1.00
Makita Logo Label Ebh253U
108 819312-8 2.71 3.28
Bougiekap Ms335.4U A
109-1 451876-2 2.84 3.44
Met.Schroef Ck Ms335.4U
110 266572-7 0.83 1.00
Label 4-Takt Ebh253U
111 808633-3 2.84 3.44
Label 4-Takt Ebh253U
111A 808633-3 2.84 3.44
Schroef M5X12 A
112 911213-7 0.83 1.00
Schroef M5X12 A
112-1 911213-7 0.83 1.00
Schroef M5X12 A
112A 911213-7 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
113 451875-4
Inbusbout M5X40Mm Ck DLS211 P
114 266440-4 1.02 1.23
Met.Schroef Ph2 M X Mm Ck *
115 265184-3 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
116 345915-7
Uitlaat Ebh253U A
117 168469-5 12.22 14.79
Uitlaatpakking Ebh253U P
118 345916-5 1.46 1.77
Vonkenvanger Ebh253U A
119 324980-9 6.11 7.39
Inbusbout M5X14Mm Ck *
120 266495-9 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
120-1 922217-4
Inbusbout M5X14Mm Ck *
120A 266495-9 0.83 1.00
Kleppendeksel Ms335.4U A
121 140419-2 9.24 11.18
Kleppendekselpakking Ms335.4 A
122 162307-3 2.71 3.28
Bougie Ebh253U
123 168534-0 11.82 14.30
Carterdekselpakking Ebh253U A
124 162274-2 1.67 2.02
Carterdeksel Ebh253U A
125 318443-5 4.14 5.01
Inbusbout M5X12
126 922212-4 0.83 1.00
Oliepeilstok Ebh253U A
127 450565-6 1.67 2.02
O-Ring Tbv Oliepeilstok A
128 424100-6 0.83 1.00
Slangklem Ebh253U A
129 282020-8 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
130 424202-8
Geen informatie beschikbaar, niet bestelbaar
131 325666-8
Karterpakking Ms335.4 A
132 162308-1 2.36 2.86
Karterdeksel Ms335.4U A
133 318612-8 5.71 6.91
Inbusbout M5X14Mm Ck *
134 266495-9 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
134-1 922217-4
Inbusbout M5X14Mm Ck *
134A 266495-9 0.83 1.00
Met.Schroef Ck Inb M5X33Mm A
135 266573-5 0.83 1.00
Inbusbout M5X16 A
136-1 922221-3 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
136A 266570-1
Inbusbout M4X10 Bpt350 A
137-1 922112-8 0.83 1.00
Met.Schroef Ck Inb M4X10Mm
137A 266569-6 0.83 1.00
Borgplaat Ebh253U *
138 318440-1 1.67 2.02
Toevoer Klep Ebh253U A
139 346083-9 1.39 1.68
Controle Klep Ebh253U A
140 424201-0 1.67 2.02
Cilinder Ms335.4U A
141 135373-3 66.70 80.71
Kleppen Arm Ebh253U A
142 125554-7 4.45 5.38
Klepborgring Ms335.4U A
143 325912-9 1.39 1.68
Geen informatie beschikbaar, niet bestelbaar
144-1 234181-0
Pen 5Mm 2704 A
145 256200-2 0.83 1.00
Kleppenpen 2.5Mm Ms335.4U A
146 256866-8 0.83 1.00
Afstandhouder Ebh253U A
147 424200-2 0.83 1.00
Pen 4Mm Ebh253U A
148 268239-3 0.83 1.00
Nokken Tiller Ebh253U A
149 313169-4 2.71 3.28
Uitlaatklep Ms335.4U A
150 325913-7 3.54 4.28
Inlaatklep Ms335.4U A
151 325914-5 3.72 4.50
Tuimelaartandwiel Ebh253U A
152 125552-1 23.06 27.90
Pen 5Mm Ebh253U A
153 268238-5 0.83 1.00
Zuigerveerset Ms335.4U *
154 195141-6 12.80 15.49
Zuiger Ms335.4U
155 318613-6 11.82 14.30
Geen informatie beschikbaar, niet bestelbaar
155-1 197454-1
Zuiger Ms335.4U
155-1C10 318613-6 11.82 14.30
Zuigerpen Ms335.4U A
156 257796-6 2.36 2.86
Borgring Ms335.4U A
157 233983-1 0.83 1.00
Inlegspie 3 Ms355.4U A
158 254040-2 2.71 3.28
Keerring 12 Ms355.4U A
159 213537-0 2.71 3.28
Sluitring 26 Ms335.4U A
160 267425-3 0.83 1.00
Krukas Ms335.4U *
161-1 125756-5 58.04 70.23
Krukas Ms335.4U *
161A 125756-5 58.04 70.23
Niet meer leverbaar, geen vervanging
162 213148-1
Niet meer leverbaar, geen vervanging
162-1 213148-1
Geen informatie beschikbaar, niet bestelbaar
163 125472-9
Benzinedop Ebh253U A
163-1 127108-6 5.52 6.68
Geen informatie beschikbaar, niet bestelbaar
164 140435-4
Benzinedop Ebh253U A
164-1 127109-4 5.70 6.90
Geen informatie beschikbaar, niet bestelbaar
165 140436-2
Waarschuwingslabel Fuel A
166 810455-9 2.84 3.44
Demper Ebh253U A
167 424104-8 1.67 2.02
Brandstoftank Ms335.4U A
168 451877-0 15.24 18.44
Brandstoffilter Dcs230T A
169 163447-0 3.11 3.76
Slangklem Ebh253U
170 345920-4 0.83 1.00
Demper Ebh253U A
171 424103-0 0.83 1.00
Demper Ebh253U A
172 424102-2 0.83 1.00
Benzineslang Ms335.4U A
173 162309-9 3.96 4.79
Startinrichting Assy Ms335 A
174 126475-6 19.23 23.27
Startinrichting Assy Ms335 A
174-1 126475-6 19.23 23.27
Poelie Ms335.4U P
175 165606-2 4.67 5.65
Geen informatie beschikbaar, niet bestelbaar
175-1 168827-5
Geen informatie beschikbaar, niet bestelbaar
176 266580-8
Koordhaspel Ms335.4U A
177 451923-9 3.96 4.79
Spriaalveer Ms335.4U A
178 232257-7 9.67 11.70
Startergreep Ms335.4U A
179 424317-1 2.71 3.28
Startkoord Ms335.4U *
180 444018-5 2.71 3.28
Met.Schroef Ph M5X14Mm Ck A
181 266809-2 0.83 1.00
Tanksteun Ms335.4U A
183 162310-4 3.54 4.28
Met.Schroef Ph M5X14Mm Ck A
184 266809-2 0.83 1.00
Met.Schroef Ph M5X14Mm Ck A
184-1 266809-2 0.83 1.00
Luchtinlaat Ms335.4U A
185 325915-3 2.71 3.28
Isolatorpakking Ebh253U A
186 413120-5 1.18 1.43
O-Ring 10 (1,7Mm)
187 213063-9 2.71 3.28
O-Ring 10 Ebh253U A
187 213078-6 0.83 1.00
O-Ring 10 (1,7Mm)
187-1 213063-9 2.71 3.28
Spruitstuk Ms335.4U A
188 451874-6 3.96 4.79
Spruitstuk Carb Ms335.4U
190 346261-1 3.12 3.78
Geen informatie beschikbaar, niet bestelbaar
191 922228-9
Pakking Carb Ms335.4U A
192 413138-6 1.18 1.43
Klem Ebh253U*
193 450562-2 1.18 1.43
Inbusbout M5X12Mm Ck A
194 922213-2 0.83 1.00
Carburateur Ms335.4U A
195 168561-7 44.96 54.40
Zwenkelement Ebh253U A
196 325922-6 4.14 5.01
Geen informatie beschikbaar, niet bestelbaar
197 413140-9
Seegering E-3 A
198 257964-1 2.02 2.44
Met.Schroef Ph2 M3X18Mm Ck *
199 266581-6 1.18 1.43
Geen informatie beschikbaar, niet bestelbaar
199-1 WJ00096364
O-Ring 2 A
200 213538-8 2.02 2.44
Naald Ms335.4U
201 325921-8 7.57 9.16
Geen informatie beschikbaar, niet bestelbaar
201-1 5926007011
Drukveer 5-9 Ebh253U A
202 234183-6 2.84 3.44
Membraampakking Ebh253U A
203 442155-9 2.36 2.86
Pomp Diafragma Ps222 A
204 WJ00009599 3.96 4.79
Pomp Diafragma Ps222 A
204-1 WJ00009599 3.96 4.79
Parker 3X24Mm Ck A
205 266582-4 0.83 1.00
Pompdeksel Ebh253U A
206 346270-0 3.54 4.28
Opvoerpomp Ebh253U A
207 424314-7 3.54 4.28
Luchtzuiverhuis Ebh253U A
208 140438-8 10.50 12.70
Diafragma Dcs230T/Ps222 A
209 WJ00095586 10.50 12.70
Geen informatie beschikbaar, niet bestelbaar
209-1 WJ00963279
Diafragma Dcs230T/Ps222 A
209-2 WJ00095586 10.50 12.70
Membraam Ms246.4 A
209-3 168620-7 13.82 16.72
Membraampakking Ebh253U A
210 442154-1 2.36 2.86
Pomphuis Ebh253U A
211 140437-0 39.23 47.47
Geen informatie beschikbaar, niet bestelbaar
212 352010-6
Inlaatzeef Ea3201S A
212-1 WJ00014070 1.67 2.02
Slangklem Ebh253U A
213 345918-1 0.83 1.00
Ontluchtingspijp Ms335.4U A
214 422055-9 2.02 2.44
Ontluchtingspijp Ebh253U A
215 422042-8 1.67 2.02
Luchtfilterhuis Ebh253U A
216 123845-0 17.45 21.11
Luchtfilterhuis Ebh253U A
216A 123845-0 17.45 21.11
Niet meer leverbaar, geen vervanging
217 451925-5
O-Ring 15Mm Ebh253U A
218 213540-1 0.83 1.00
Overdrukventiel Ebh253U P
219 424316-3 2.71 3.28
O-Ring 14Mm Ebh253U A
220 213539-6 0.83 1.00
Overdrukklepplaat Ebh253U A
221 451924-7 0.83 1.00
Overdrukklep Ebh253U A
222 424315-5 0.83 1.00
Pakking Ebh253U <012018 A
223 168577-2 1.20 1.45
Niet meer leverbaar, geen vervanging
224 168576-4
Chokeplaat Ebh253U A
225 450560-6 0.83 1.00
Pakkingring Ebh253U
226 423376-2 0.83 1.00
Montageplaat Ebh253U A
227 346647-9 1.67 2.02
Met.Schroef Ph2 M5X68Mm Ck A
228 265188-5 0.83 1.00
Luchtfilterelement Ebh253U A
229 443140-5 2.71 3.28
Luchtfilterelement Ebh253U #
230 443141-3 2.71 3.28
Luchtfilterkap Ebh253U
231 450561-4 5.71 6.91
Met.Schroef Ph M5X14Mm Ck A
232 266809-2 0.83 1.00
Aansluitkabel Ebh253U
233 638671-9 1.67 2.02
Revet Rbc2100
234 413143-3 0.83 1.00
Inbusbout M6X30
235 922353-6 0.83 1.00

Er bevinden zich 0 artikelen in uw winkelwagen.
