Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita EH5000W'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

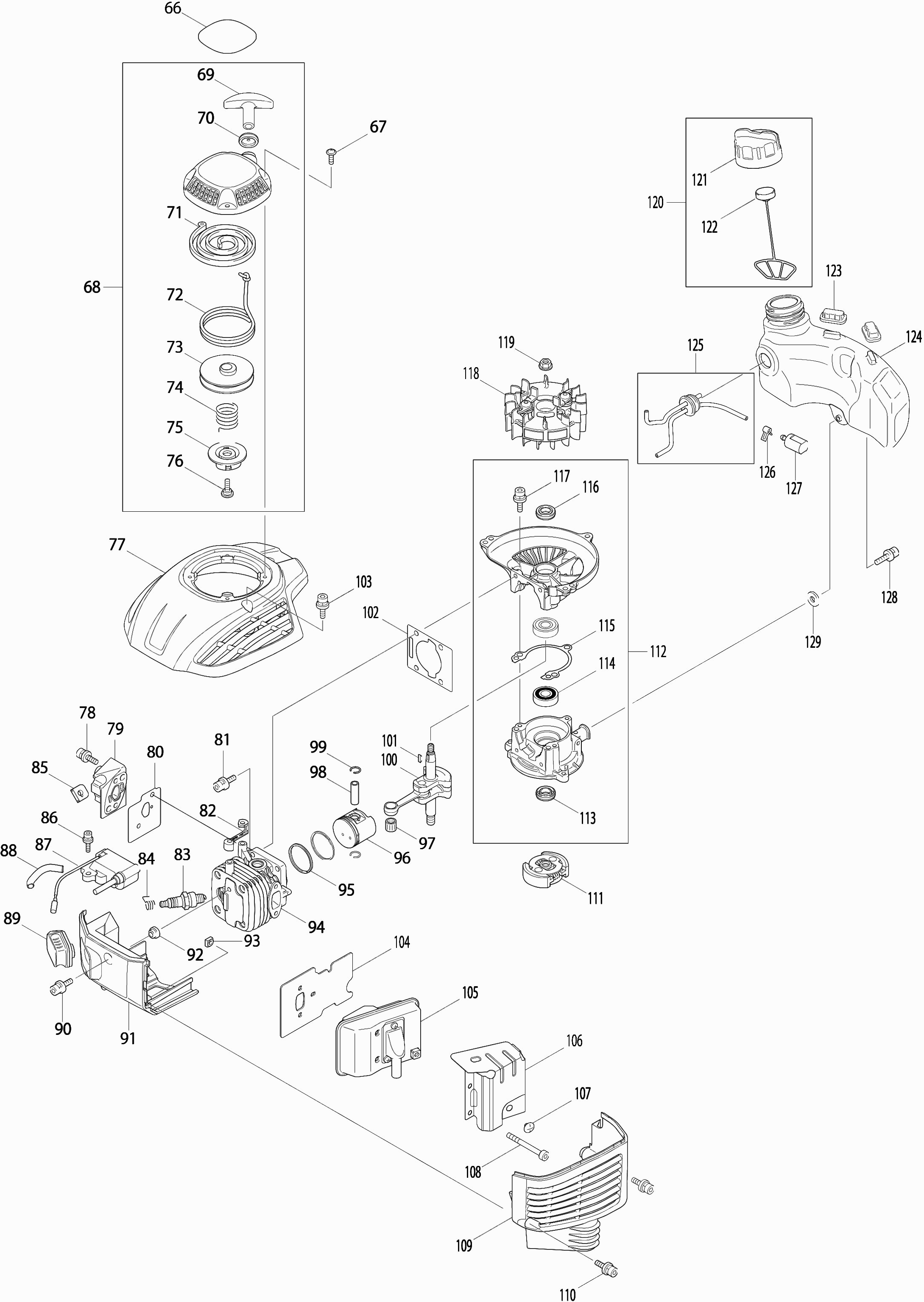

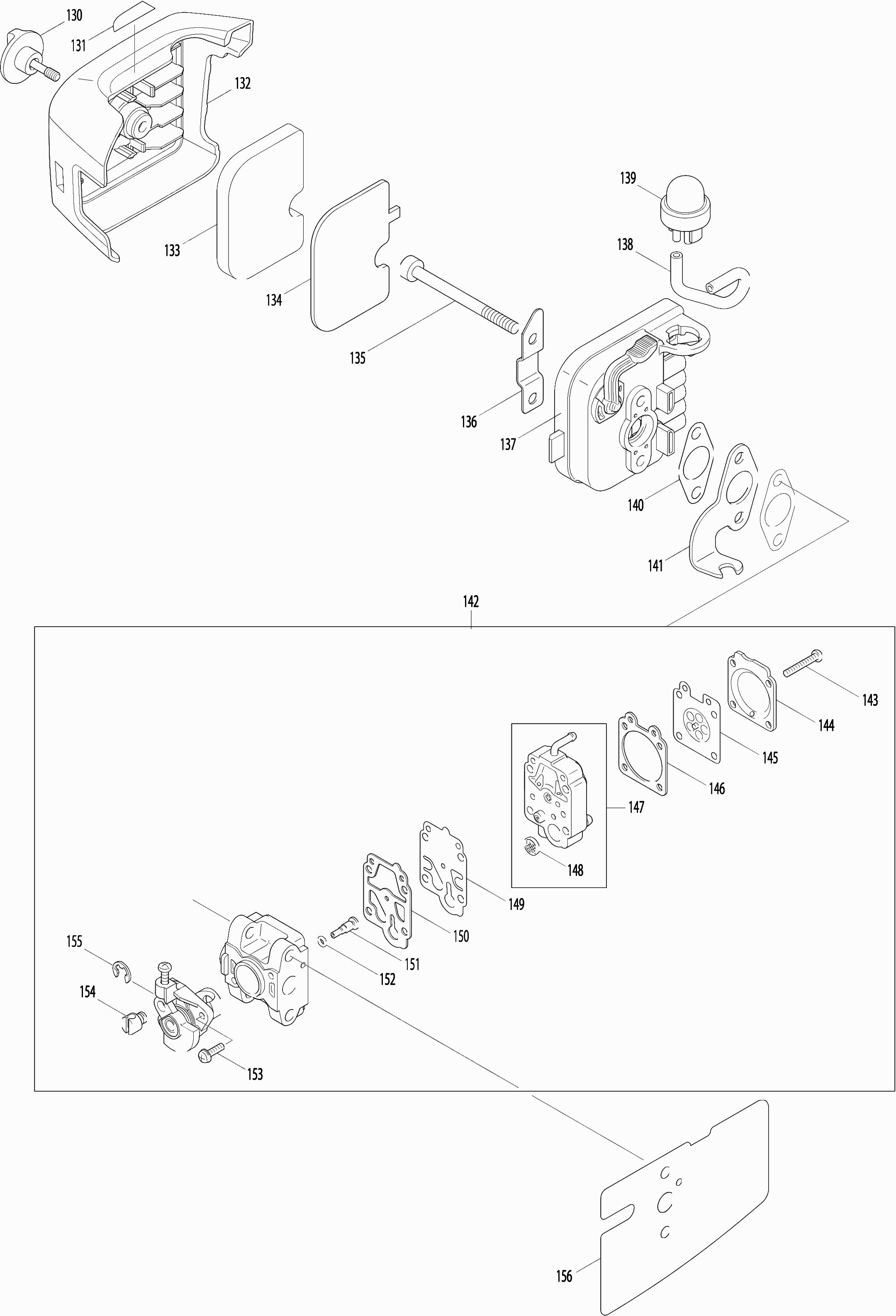

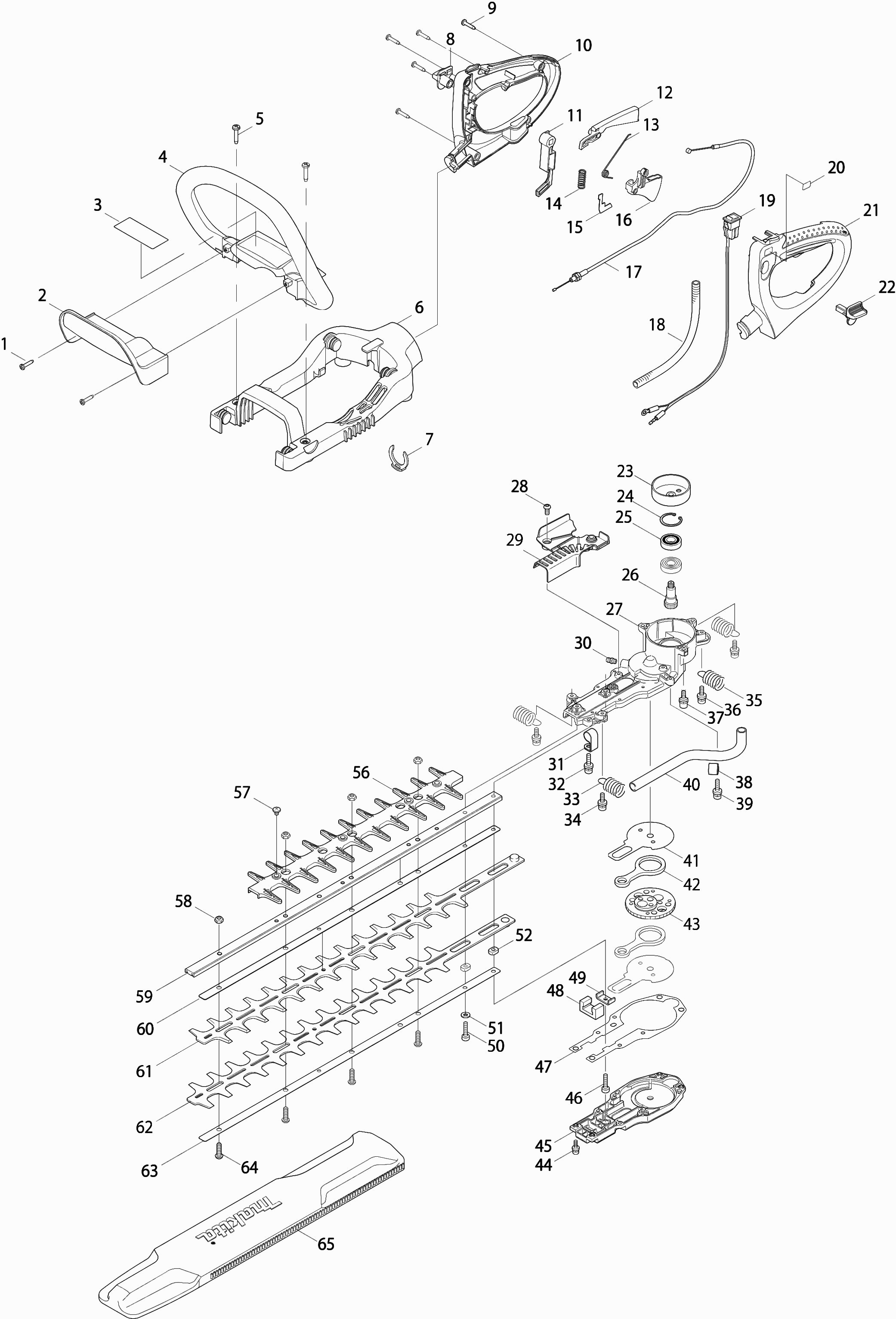

Tekeningen van de Makita EH5000W
Onderdelen lijst van de Makita EH5000W
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Tapschroef Pt4x20 | ||||
| 001 | 266045-0 | 0.83 | 1.00 | |
| Beschermkap | ||||
| 002 | 452322-8 | 7.44 | 9.00 | |
| Label "gevaar" | ||||
| 003 | 892383-0 | 3.22 | 3.90 | |
| D-handgreep | ||||
| 004 | 452321-0 | 13.19 | 15.96 | |
| Tapschroef 5x25 | ||||
| 005 | 266041-8 | 0.83 | 1.00 | |
| Handgreepbasis | ||||
| 006 | 452319-7 | 11.16 | 13.50 | |
| Borgring 25mm | ||||
| 007 | 452323-6 | 1.21 | 1.46 | |
| Deblokkeerhandel "b" | ||||
| 008 | 452316-3 | 1.21 | 1.46 | |
| Tapschroef Pt4x20 | ||||
| 009 | 266045-0 | 0.83 | 1.00 | |
| Handgreepset R+l | ||||
| 010 | 187049-8 | 9.52 | 11.52 | |
| Stopper | ||||
| 011 | 452314-7 | 1.72 | 2.08 | |
| Schakelknop B | ||||
| 012 | 452313-9 | 2.08 | 2.52 | |
| Torsieveer | ||||
| 013 | 233579-8 | 1.72 | 2.08 | |
| Drukveer 8 | ||||
| 014 | 234204-4 | 1.01 | 1.22 | |
| Schakelplaat | ||||
| 015 | 413153-0 | 1.01 | 1.22 | |
| Schakelknop A | ||||
| 016 | 452312-1 | 2.08 | 2.52 | |
| Niet meer leverbaar, geen vervanging | ||||
| 017 | 168625-7 | |||
| Buitenkabel | ||||
| 018 | 452324-4 | 2.80 | 3.39 | |
| Schakelaar | ||||
| 019 | 125858-7 | 14.23 | 17.22 | |
| Label "a/u" | ||||
| 020 | 892384-8 | 2.80 | 3.39 | |
| Handgreepset R+l | ||||
| 021 | 187049-8 | 9.52 | 11.52 | |
| Deblokkeerhandel "a" | ||||
| 022 | 452315-5 | 1.43 | 1.73 | |
| Koppeling | ||||
| 023 | 168567-5 | 11.16 | 13.50 | |
| Borgring R-28 | ||||
| 024 | 962106-1 | 0.83 | 1.00 | |
| Kogellager Eh7500S | ||||
| 025 | 0600129780 | 6.58 | 7.96 | |
| Tandwiel 9 Eh7500S A | ||||
| 026 | 221600-5 | 5.24 | 6.34 | |
| Tandwielhuis | ||||
| 027 | 141033-7 | 39.92 | 48.30 | |
| Inbusschroef M5X12mm P | ||||
| 028 | 0119059400 | 0.83 | 1.00 | |
| Tussenplaat | ||||
| 029 | 451865-7 | 2.80 | 3.39 | |
| Smeernippel | ||||
| 030 | 243107-1 | 1.27 | 1.54 | |
| Klemplaat | ||||
| 031 | 346253-0 | 1.51 | 1.83 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 032 | 0119059780 | |||
| Drukveer 15 | ||||
| 033 | 234224-8 | 4.58 | 5.54 | |
| Inbusschroef M5x16mm EH7500S P | ||||
| 034 | 0119059360 | 1.06 | 1.28 | |
| Drukveer 15mm | ||||
| 035 | 234202-8 | 5.88 | 7.11 | |
| Inbusschroef M5x16mm EH7500S P | ||||
| 036 | 0119059360 | 1.06 | 1.28 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 037 | 0119059870 | |||
| Klemplaat | ||||
| 038 | 346252-2 | 1.27 | 1.54 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 039 | 0119059780 | |||
| Slang | ||||
| 040 | 331896-1 | 4.58 | 5.54 | |
| Koppelingsplaat | ||||
| 041 | 346255-6 | 2.80 | 3.39 | |
| Drijfstang | ||||
| 042 | 346251-4 | 7.44 | 9.00 | |
| Tandwiel 43 | ||||
| 043 | 227248-1 | 17.90 | 21.66 | |
| Inbusbout 4x16 | ||||
| 044 | 922128-3 | 0.83 | 1.00 | |
| Tandwielhuisdeksel | ||||
| 045 | 318610-2 | 17.92 | 21.68 | |
| Inbusbout Ck M5x22mm | ||||
| 046 | 922237-8 | 0.83 | 1.00 | |
| Tandwielhuispakking | ||||
| 047 | 413137-8 | 3.22 | 3.90 | |
| Afdichting | ||||
| 048 | 443159-4 | 4.58 | 5.54 | |
| Houder | ||||
| 049 | 346256-4 | 2.56 | 3.10 | |
| Inbusbout Ck M5x22mm | ||||
| 050 | 922237-8 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 051 | 0031105003 | |||
| Bus 5 | ||||
| 052A | 313211-1 | 2.44 | 2.95 | |
| Bus 5 | ||||
| 052B | 313211-1 | 2.44 | 2.95 | |
| Bladgeleider | ||||
| 056 | 454672-7 | 5.88 | 7.11 | |
| Met.schroef M5x12mm | ||||
| 057 | 915211-3 | 0.83 | 1.00 | |
| Borgmoer M6x10 | ||||
| 058A | 264036-5 | 1.43 | 1.73 | |
| Moer M6x10mm | ||||
| 058B | 264089-4 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 059A | 326771-4 | |||
| Geleideplaat | ||||
| 059B | 332058-4 | 12.58 | 15.22 | |
| Geleideplaat | ||||
| 060A | 346364-1 | 4.08 | 4.94 | |
| Drukplaat | ||||
| 060B | 346665-7 | 3.22 | 3.90 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 061A | 725169-6 | |||
| Schaarmessenset 50cm | ||||
| 061B | 725187-4 | 19.01 | 23.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 062A | 725169-6 | |||
| Schaarmessenset 50cm | ||||
| 062B | 725187-4 | 19.01 | 23.00 | |
| Geleideplaat | ||||
| 063A | 346364-1 | 4.08 | 4.94 | |
| Drukplaat | ||||
| 063B | 346665-7 | 3.22 | 3.90 | |
| Bout tbc schaarmes | ||||
| 064A | 266578-5 | 1.21 | 1.46 | |
| Inbusbout M6x20mm | ||||
| 064B | 266824-6 | 0.83 | 1.00 | |
| Transportbescherming 50cm | ||||
| 065 | 452328-6 | 4.33 | 5.24 | |
| Label "eh5000w" | ||||
| 066 | 892377-5 | 2.80 | 3.39 | |
| Schroef M4X14 | ||||
| 067 | 0150049860 | 0.83 | 1.00 | |
| Startinrichting | ||||
| 068 | 125753-1 | 24.88 | 30.10 | |
| Startergreep | ||||
| 069 | 424319-7 | 2.80 | 3.39 | |
| Demper | ||||
| 070 | 5255001040 | 3.65 | 4.42 | |
| starterveer | ||||
| 071 | 232258-5 | 5.88 | 7.11 | |
| Starterkoord | ||||
| 072 | 444028-2 | 2.44 | 2.95 | |
| Koordhaspel | ||||
| 073 | 452402-0 | 8.46 | 10.24 | |
| Drukveer | ||||
| 074 | 233991-2 | 6.58 | 7.96 | |
| Nokkenplaat | ||||
| 075 | 452403-8 | 7.80 | 9.44 | |
| Schroefset | ||||
| 076 | 5195002060 | 2.45 | 2.96 | |
| Waaierhuis Eh7500S A | ||||
| 077 | 452948-6 | 10.81 | 13.08 | |
| Inbusschroef M5X45 | ||||
| 078 | 0119059450 | 1.24 | 1.50 | |
| Spruitstuk | ||||
| 079 | 451911-6 | 5.46 | 6.61 | |
| Pakking "spruitstuk" | ||||
| 080 | 346268-7 | 4.81 | 5.82 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 081 | 0119059870 | |||
| Afstandbus Eh7500S A | ||||
| 082 | 452556-3 | 1.10 | 1.33 | |
| Bougie Cmr6a | ||||
| 083 | 965603030 | 12.55 | 15.19 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 084 | 0654009931 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 085 | 424491-5 | |||
| Inbusbout M4x20 Ck | ||||
| 086 | 922138-0 | 0.83 | 1.00 | |
| Ontsteking | ||||
| 087 | 168684-1 | 23.75 | 28.74 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 088 | 412102-4 | |||
| Bougiedop | ||||
| 089 | 424302-4 | 2.93 | 3.55 | |
| Bout M5X18Mm Eh7500S | ||||
| 090 | 0119059620 | 1.43 | 1.73 | |
| Cilinderkap | ||||
| 091 | 451860-7 | 6.58 | 7.96 | |
| Afstandhouder | ||||
| 092 | 5503503001 | 1.72 | 2.08 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 093 | 264083-6 | |||
| Cilinder | ||||
| 094 | 141381-4 | 28.85 | 34.91 | |
| Zuigerveer | ||||
| 095 | 257334-4 | 3.22 | 3.90 | |
| Zuiger | ||||
| 096 | 318858-6 | 11.16 | 13.50 | |
| Naaldlager | ||||
| 097 | 212702-8 | 3.65 | 4.42 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 098 | S115323130 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 099 | S198343210 | |||
| Krukas | ||||
| 100 | 140429-9 | 24.88 | 30.10 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 101 | S034309031 | |||
| Pakking "cilinder" | ||||
| 102 | 346267-9 | 2.80 | 3.39 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 103 | 0119059870 | |||
| Pakking "uitlaat" | ||||
| 104 | 346260-3 | 2.93 | 3.55 | |
| Uitlaat | ||||
| 105 | 161555-1 | 80.00 | 96.80 | |
| Uitlaatkap | ||||
| 106 | 346343-9 | 6.90 | 8.35 | |
| Schroef 5x8 | ||||
| 107 | 911601-8 | 0.83 | 1.00 | |
| Bout | ||||
| 108 | 266754-1 | 1.43 | 1.73 | |
| Uitlaatkap | ||||
| 109 | 451861-5 | 6.90 | 8.35 | |
| Bout M5X18Mm Eh7500S | ||||
| 110 | 0119059620 | 1.43 | 1.73 | |
| Koppeling | ||||
| 111 | 141150-3 | 21.70 | 26.26 | |
| Krukashuis | ||||
| 112 | 5231016000 | 41.78 | 50.55 | |
| Niet meer leverbaar, geen vervanging | ||||
| 113 | 213148-1 | |||
| Kogellager 6000 | ||||
| 114 | 211064-1 | 5.88 | 7.11 | |
| Krukashuispakking | ||||
| 115 | 413139-4 | 1.80 | 2.18 | |
| Niet meer leverbaar, geen vervanging | ||||
| 116 | 213148-1 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 117 | 0119059870 | |||
| Vliegwiel Assy Eh7500S A | ||||
| 118 | 126046-9 | 11.16 | 13.50 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 119 | S020109118 | |||
| Tankdop cpl | ||||
| 120 | 125770-1 | 12.58 | 15.22 | |
| Tankdop cpl | ||||
| 121 | 125770-1 | 12.58 | 15.22 | |
| Tankdop cpl | ||||
| 122 | 125770-1 | 12.58 | 15.22 | |
| Dempingsrubber | ||||
| 123 | 424080-6 | 0.83 | 1.00 | |
| Brandstoftank EH7500S A | ||||
| 124 | 458743-2 | 10.81 | 13.08 | |
| Benzineslang | ||||
| 125 | 168568-3 | 5.22 | 6.32 | |
| Slangklem | ||||
| 126 | 345920-4 | 0.83 | 1.00 | |
| Brandstoffilter | ||||
| 127 | 163518-3 | 3.22 | 3.90 | |
| Bout M5X20Mm Eh7500S | ||||
| 128 | 0119059350 | 1.27 | 1.54 | |
| Afstandbus | ||||
| 129 | 452197-5 | 1.27 | 1.54 | |
| Vleugelbout M4 | ||||
| 130 | 265791-2 | 0.83 | 1.00 | |
| Label "choke" | ||||
| 131 | 819818-6 | 2.80 | 3.39 | |
| Luchtfilterdeksel | ||||
| 132 | 451859-2 | 3.65 | 4.42 | |
| Luchtfilter A | ||||
| 133 | 443157-8 | 1.43 | 1.73 | |
| Luchtfilter B | ||||
| 134 | 443158-6 | 1.72 | 2.08 | |
| Bout 5X60 Rbc310 | ||||
| 135 | 0119059710 | 1.21 | 1.46 | |
| Montageplaat Ebh253U A | ||||
| 136 | 346647-9 | 1.72 | 2.08 | |
| Plaat voor luchtfilter | ||||
| 137 | 126029-9 | 6.16 | 7.45 | |
| Opvoerslang | ||||
| 138 | 412097-1 | 1.27 | 1.54 | |
| OPVOERPOMP DCS230T A | ||||
| 139 | 168398-2 | 4.58 | 5.54 | |
| Pakking, carburateur | ||||
| 140 | 413158-0 | 0.83 | 1.00 | |
| Kabelsteun | ||||
| 141 | 346334-0 | 2.80 | 3.39 | |
| Carburateur | ||||
| 142 | 168569-1 | 53.38 | 64.59 | |
| Schroef | ||||
| 143 | WJ00096325 | 1.72 | 2.08 | |
| Deksel Ea3201S A | ||||
| 144 | WJ00021158 | 2.16 | 2.61 | |
| Membraam | ||||
| 145 | 168620-7 | 14.23 | 17.22 | |
| Pakking Ht2350/60D A | ||||
| 146 | 442183-4 | 2.08 | 2.52 | |
| Pomphuis | ||||
| 147 | 140661-5 | 18.58 | 22.48 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 148 | 352010-6 | |||
| Pomp diafragma | ||||
| 149 | WJ00009599 | 4.08 | 4.94 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 150 | 5926002040 | |||
| Naald | ||||
| 151 | 326005-5 | 9.52 | 11.52 | |
| O-ring 2 | ||||
| 152 | 213538-8 | 2.08 | 2.52 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 153 | 5206008030 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 154 | 5236018040 | |||
| Seegering E-3 A | ||||
| 155 | 257964-1 | 2.08 | 2.52 | |
| Inlaatpakking | ||||
| 156 | 413147-5 | 2.93 | 3.55 | |
| Kap tbv stelschroef | ||||
| 157 | 286284-6 | 1.80 | 2.18 | |
