Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita EH561'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

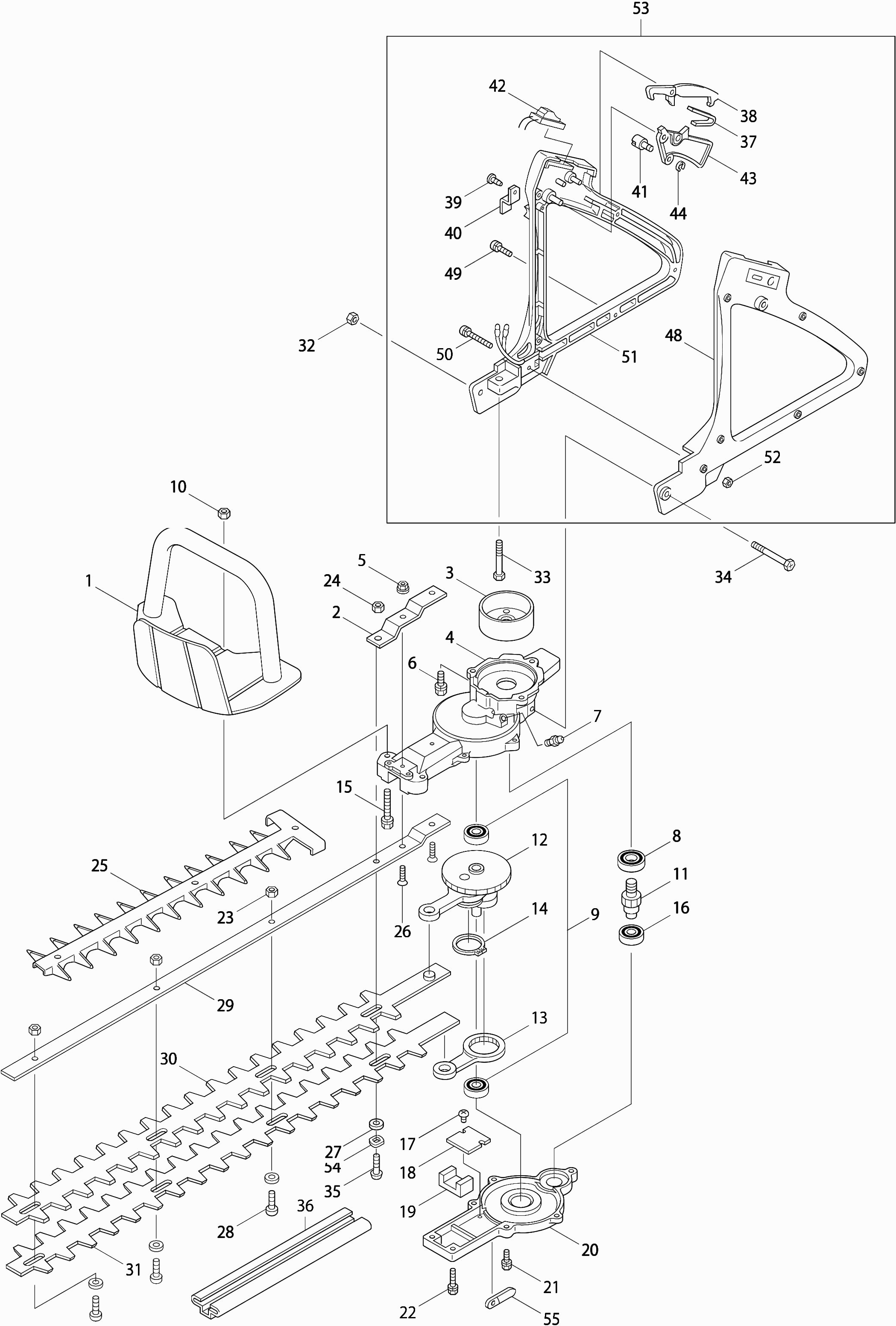

Tekeningen van de Makita EH561
Onderdelen lijst van de Makita EH561
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Geen informatie beschikbaar, niet bestelbaar | ||||
001 | 118155B000 | |||
Plaat Voor Mes Uh561 | ||||
002A | 0301080000 | 8.46 | 10.24 | |
Tussenplaat Htr5600 A | ||||
002B | 3251020040 | 4.58 | 5.54 | |
Trommel | ||||
003 | 1361410000 | 16.84 | 20.38 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
004 | 1181410000 | |||
Flensmoer M5 | ||||
005 | 162050000K | 0.83 | 1.00 | |
Zeskantbout 6X15 Uh561 A | ||||
006 | 054060150K | 1.01 | 1.22 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
007 | 055001000R | |||
Kogellager 6001 2R3 Eh561 * | ||||
008 | 354060010K | 18.12 | 21.93 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
009 | 351006080K | |||
Zeskantmoer M6 Eh561 * | ||||
010 | 150060000K | 1.02 | 1.23 | |
Tandwielas | ||||
011 | 1361420000 | 38.88 | 47.04 | |
Tandwiel | ||||
012 | 1360030000 | 107.17 | 129.68 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
013 | 1A044000TE | |||
Borgring Stw-26 Eh561 * | ||||
014 | 283026000K | 1.43 | 1.73 | |
Bout 6X35 Eh561 * | ||||
015 | 055060350K | 1.43 | 1.73 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
016 | 351006080K | |||
Schroef 3x5 | ||||
017 | 010030050K | 1.24 | 1.50 | |
Drijfstangplaat Eh561 | ||||
018 | 0301100000 | 6.58 | 7.96 | |
Afdichting | ||||
019A | 1181010000 | 6.58 | 7.96 | |
Dempingsvilt | ||||
019B | 3251040040 | 7.44 | 9.00 | |
Schaal A | ||||
020 | 3251010020 | 31.62 | 38.26 | |
Bout M6X16 Htr5600 A | ||||
021 | 0054050160 | 1.21 | 1.46 | |
Bout 5X20 Eh561 * | ||||
022 | 054050200K | 1.15 | 1.39 | |
Zeskant bout M6 | ||||
023 | 164060000K | 0.83 | 1.00 | |
Zeskant bout M6 | ||||
024 | 164060000K | 0.83 | 1.00 | |
Afdekkap voor mes | ||||
025 | 1181520000 | 9.96 | 12.05 | |
Verzonken schroef M5x20 | ||||
026 | 031050200K | 1.27 | 1.54 | |
Ring Voor Snijblad Eh561 | ||||
027 | 0082500000 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
028 | 0082470000 | |||
Blad mesondersteuning | ||||
029 | 1181260000 | 37.12 | 44.92 | |
Schaarmes boven | ||||
030 | 6018505400 | 57.34 | 69.38 | |
Schaarmes onder | ||||
031 | 6018505500 | 57.34 | 69.38 | |
Zeskantmoer M6 Eh561 * | ||||
032 | 150060000K | 1.02 | 1.23 | |
bout M6X40 Eh561 A * | ||||
033 | 055060400K | 0.83 | 1.00 | |
Bout M6X50 Htr5600 A | ||||
034 | 0055060500 | 2.08 | 2.52 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
035 | 0082480000 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
036 | 028002039A | |||
Bladveer nieuw | ||||
037 | 1181620000 | 6.16 | 7.45 | |
Blokkeerhandel | ||||
038 | 1181510000 | 4.81 | 5.82 | |
Tapschroef 4X10 Eh561 * | ||||
039 | 112040100K | 0.83 | 1.00 | |
Kabelhouder | ||||
040 | 1181210000 | 1.72 | 2.08 | |
Nippel | ||||
041 | 1181110000 | 10.84 | 13.12 | |
Schakelaar Htr5600 A | ||||
042 | 0005044004 | 11.16 | 13.50 | |
Hefboom | ||||
043 | 1181150000 | 4.81 | 5.82 | |
Borgmoer Etw 2.5 Eh561 * | ||||
044 | 280002500K | 0.83 | 1.00 | |
Pen | ||||
045 | 1181120000 | 5.46 | 6.61 | |
Veer | ||||
046 | 1181140000 | 2.56 | 3.10 | |
Penkap | ||||
047 | 1181130000 | 2.93 | 3.55 | |
Achtergreep links | ||||
048 | 1181500000 | 13.19 | 15.96 | |
Kruiskopschroef 4X16 Eh561 P | ||||
049 | 017040160K | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
050 | 017040300K | |||
Achtergreep rechts | ||||
051 | 1181490000 | 11.19 | 13.54 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
052 | 150040000K | |||
Greep set | ||||
053 | 1180030000 | 83.82 | 101.42 | |
Veerring | ||||
054 | 229060000K | 1.01 | 1.22 | |
Klamp Rbc415 * | ||||
055 | 0566079970 | 1.01 | 1.22 | |
Krukashuis | ||||
056 | 5251003000 | 61.09 | 73.92 | |
Krukashuispakking | ||||
057 | 424447-8 | 1.51 | 1.83 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
058 | 266700-4 | |||
Krukas | ||||
059 | 5252002002 | 127.41 | 154.17 | |
Zuiger | ||||
060 | 5212500700 | 8.46 | 10.24 | |
Zuigerveer | ||||
061 | 5982500000 | 3.22 | 3.90 | |
Zuigerpen | ||||
062 | 5212500801 | 2.16 | 2.61 | |
Borgring tbv zuigerpen | ||||
063 | 233976-8 | 0.83 | 1.00 | |
Cilinderpakking | ||||
064 | 442171-1 | 1.72 | 2.08 | |
Niet meer leverbaar, geen vervanging | ||||
065 | 5251500300 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
066 | 0119059630 | |||
Pakking | ||||
067 | 5253500200 | 1.21 | 1.46 | |
Isolator | ||||
068 | 141056-5 | 8.84 | 10.70 | |
Schroef 5X25 P | ||||
069 | 0140059500 | 0.83 | 1.00 | |
Uitlaatpakking | ||||
070 | 5253500102 | 2.44 | 2.95 | |
Uitlaat | ||||
071 | 5253071000 | 21.87 | 26.46 | |
Sluitring 5mm DSP601 A | ||||
072 | 253414-4 | 0.83 | 1.00 | |
Bout 5x50 | ||||
073 | 266794-9 | 1.43 | 1.73 | |
Vliegwiel Eh561 | ||||
074 | 5257001010 | 16.07 | 19.44 | |
Ontsteking | ||||
075 | 5257001021 | 24.88 | 30.10 | |
Schroef 4x20 | ||||
076 | 911138-5 | 0.83 | 1.00 | |
Doorvoer Eh561 15X7X2Mm * | ||||
077 | 5257500300 | 1.51 | 1.83 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
078 | 0654009931 | |||
Bougiedop | ||||
079 | 5237503301 | 5.46 | 6.61 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
080 | 0650149721 | |||
Koppelingveer | ||||
081 | 5238500500 | 1.43 | 1.73 | |
Koppelingschoen | ||||
082 | 6252500801 | 7.44 | 9.00 | |
Ring | ||||
083 | 267429-5 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
084 | 0200089911 | |||
Inbusbout M6x25mm | ||||
085 | 266864-4 | 1.27 | 1.54 | |
Houder | ||||
086 | 6202500000 | 2.93 | 3.55 | |
Uitlaatkap | ||||
087 | 5253500500 | 9.54 | 11.54 | |
Niet meer leverbaar, geen vervanging | ||||
088 | 0043705160 | |||
Startinrichting compleet | ||||
089 | 5255001000 | 17.90 | 21.66 | |
Schroef Eh561 * | ||||
090 | 5255001020 | 2.08 | 2.52 | |
Koppelingplaat Rbc310 * | ||||
091 | 5505001030 | 4.08 | 4.94 | |
Veerplaat | ||||
092 | 5105015050 | 4.26 | 5.15 | |
Pal | ||||
093 | 5105015020 | 4.81 | 5.82 | |
Veerplaat | ||||
094 | 5105015060 | 2.56 | 3.10 | |
Haspel | ||||
095 | 5025001010 | 5.22 | 6.32 | |
Startkoord 3,5 mm x 85 cm | ||||
096 | 036164010 | 5.46 | 6.61 | |
Spriaalveer | ||||
097 | 232257-7 | 9.96 | 12.05 | |
Startergreep | ||||
098 | 424319-7 | 2.80 | 3.39 | |
Met.schroef Ph M5x14mm Ck | ||||
099 | 266809-2 | 0.83 | 1.00 | |
Ring Eh561 * | ||||
100 | 0200070010 | 1.21 | 1.46 | |
Cilinderkap | ||||
101 | 5255500301 | 10.81 | 13.08 | |
Afstandhouder | ||||
102 | 5503503001 | 1.72 | 2.08 | |
Met.schroef Ph M5x14mm Ck | ||||
103 | 266809-2 | 0.83 | 1.00 | |
Revet RBC230-G24-350 P | ||||
104 | 0031206000 | 0.83 | 1.00 | |
Bout M6x16mm/revet EM4250 A | ||||
105 | 265577-4 | 0.83 | 1.00 | |
Tussenplaat Eh561 * | ||||
106 | 5215500300 | 1.70 | 2.06 | |
Waaierhuis Eh561 * | ||||
107 | 5255500001 | 20.14 | 24.37 | |
Schroef Eh561 * | ||||
108 | 0043505160 | 0.83 | 1.00 | |
Pijp | ||||
109 | 5256012001 | 5.88 | 7.11 | |
Tankplaat compl | ||||
110 | 5256002000 | 2.44 | 2.95 | |
NULL | ||||
111 | 163447-0 | 3.20 | 3.87 | |
Niet meer leverbaar, geen vervanging | ||||
112 | 0043705160 | |||
Benzinetank | ||||
113 | 5256025000 | 13.19 | 15.96 | |
Benzine/oliedop cpl | ||||
114 | 168668-9 | 10.84 | 13.12 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
115 | 1181240000 | |||
Schroef 5X18 | ||||
116 | 0140059450 | 0.83 | 1.00 | |
Tapbout M6x14mm | ||||
117 | 266703-8 | 0.83 | 1.00 | |
Draad 2 Eh561 * | ||||
118 | 5607005000 | 3.22 | 3.90 | |
Carburateur | ||||
119 | 5256032000 | 38.88 | 47.04 | |
Luchtfilterdeksel | ||||
120 | 5253020010 | 10.81 | 13.08 | |
Luchtfilter | ||||
121 | 5203004010 | 3.22 | 3.90 | |
Schroef Eh561 | ||||
122 | 0043305650 | 1.01 | 1.22 | |
Luchtfilterhuis nieuw | ||||
123 | 5253003020 | 8.84 | 10.70 | |
O Ring Rbc201 A | ||||
124 | 213632-6 | 0.83 | 1.00 | |
Pakking | ||||
125 | 5256501200 | 0.83 | 1.00 | |
Kabelsteun nieuw | ||||
126 | 5256501900 | 5.22 | 6.32 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
127 | 5236018040 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
128 | 5206008030 | |||
Gashandel nieuw | ||||
129 | 5256032010 | 20.76 | 25.12 | |
Seegering E-3 A | ||||
130 | 257964-1 | 2.08 | 2.52 | |
O-ring 2 | ||||
131 | 213538-8 | 2.08 | 2.52 | |
Sproeier | ||||
132 | 326085-1 | 7.80 | 9.44 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
133 | 5246001030 | |||
Pomp diafragma | ||||
134 | WJ00009599 | 4.08 | 4.94 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
135 | 352010-6 | |||
Pomphuis | ||||
136 | 5256007010 | 34.22 | 41.41 | |
Membraampakking | ||||
137 | 442154-1 | 2.44 | 2.95 | |
Membraam | ||||
138 | 168620-7 | 14.23 | 17.22 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
139 | 5236046060 | |||
Opvoerpomp | ||||
140 | 424314-7 | 3.65 | 4.42 | |
Pompdeksel Ebh253U A | ||||
141 | 346270-0 | 3.65 | 4.42 | |
Parker 3X24Mm Ck A | ||||
142 | 266582-4 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
143 | 5103502801 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
144 | 5216008010 | |||
Kabelstelmoer | ||||
145 | 5316005450 | 1.43 | 1.73 | |
Controlekabel Eh561 Nieuw A | ||||
146 | 0630029830 | 6.16 | 7.45 | |
Slangklem | ||||
148 | 345920-4 | 0.83 | 1.00 | |
Oliekeerring | ||||
149 | 213628-7 | 1.72 | 2.08 | |
Kogellager 6001C3 Rpt250 A | ||||
150 | 210113-1 | 5.46 | 6.61 | |
Benzine/oliedop cpl | ||||
151 | 168668-9 | 10.84 | 13.12 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
152 | 5103502801 | |||
Klem | ||||
153 | 345963-6 | 0.83 | 1.00 | |
Beschermhuls Eh561 | ||||
154 | 0851049950 | 2.16 | 2.61 | |
Geleidingsplaat | ||||
155 | 3251030040 | 7.44 | 9.00 |
