Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita EH7500S'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

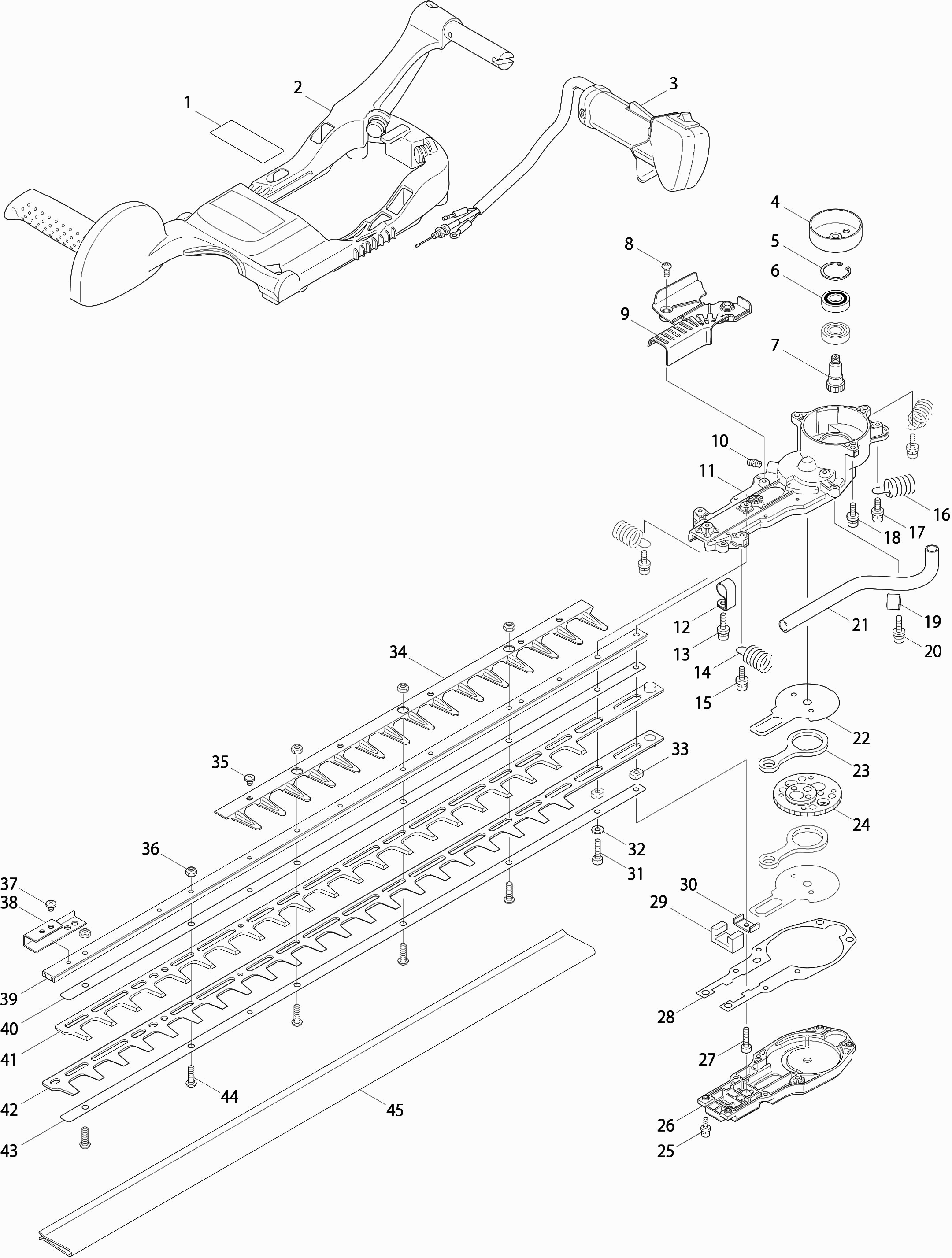

Tekeningen van de Makita EH7500S
Onderdelen lijst van de Makita EH7500S
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Label "veiligheid" | ||||
001 | 819811-0 | 3.65 | 4.42 | |
Handgreep | ||||
002 | 140504-1 | 26.11 | 31.59 | |
Gas/controlehandel | ||||
003 | 125772-7 | 31.62 | 38.26 | |
Koppeling | ||||
004 | 168567-5 | 11.16 | 13.50 | |
Borgring R-28 | ||||
005 | 962106-1 | 0.83 | 1.00 | |
Kogellager Eh7500S | ||||
006 | 0600129780 | 6.58 | 7.96 | |
Tandwiel 9 Eh7500S A | ||||
007 | 221600-5 | 5.24 | 6.34 | |
Inbusschroef M5X12mm P | ||||
008 | 0119059400 | 0.83 | 1.00 | |
Tussenplaat | ||||
009 | 451865-7 | 2.80 | 3.39 | |
Smeernippel | ||||
010 | 243107-1 | 1.27 | 1.54 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
011 | 140509-1 | |||
Klemplaat | ||||
012 | 346253-0 | 1.51 | 1.83 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
013 | 0119059780 | |||
Drukveer 15mm | ||||
014 | 234182-8 | 10.84 | 13.12 | |
Inbusschroef M5x16mm EH7500S P | ||||
015 | 0119059360 | 1.06 | 1.28 | |
Drukveer 15mm | ||||
016 | 234202-8 | 5.88 | 7.11 | |
Inbusschroef M5x16mm EH7500S P | ||||
017 | 0119059360 | 1.06 | 1.28 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
018 | 0119059870 | |||
Klemplaat | ||||
019 | 346252-2 | 1.27 | 1.54 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
020 | 0119059780 | |||
Slang | ||||
021 | 331896-1 | 4.58 | 5.54 | |
Koppelingsplaat | ||||
022 | 346255-6 | 2.80 | 3.39 | |
Drijfstang | ||||
023 | 346251-4 | 7.44 | 9.00 | |
Tandwiel 43 | ||||
024 | 227248-1 | 17.90 | 21.66 | |
Inbusbout 4x16 | ||||
025 | 922128-3 | 0.83 | 1.00 | |
Tandwielhuisdeksel | ||||
026 | 318610-2 | 17.92 | 21.68 | |
Met.schroef Ck Inb M5x33mm | ||||
027 | 266573-5 | 0.83 | 1.00 | |
Inbusbout Ck M5x22mm | ||||
027 | 922237-8 | 0.83 | 1.00 | |
Tandwielhuispakking | ||||
028 | 413137-8 | 3.22 | 3.90 | |
Afdichting | ||||
029 | 443159-4 | 4.58 | 5.54 | |
Houder | ||||
030 | 346256-4 | 2.56 | 3.10 | |
Inbusbout Ck M5x22mm | ||||
031 | 922237-8 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
032 | 0031105003 | |||
Glijbus | ||||
033 | 313195-3 | 2.08 | 2.52 | |
Bladgeleider | ||||
034 | 346731-0 | 20.76 | 25.12 | |
Met.schroef Ck | ||||
035 | 266572-7 | 0.83 | 1.00 | |
Schroef Assy M5X6Mm Eh7500S | ||||
035 | 0140059150 | 0.83 | 1.00 | |
Borgmoer M6x10 | ||||
036 | 264036-5 | 1.43 | 1.73 | |
Schaarmessen Ht-2475 A | ||||
036B | 126285-1 | 94.93 | 114.87 | |
Glijbus | ||||
036BD10 | 313195-3 | 2.08 | 2.52 | |
Schroef Assy M5X6Mm Eh7500S | ||||
037A | 0140059150 | 0.83 | 1.00 | |
Moer M6x10mm | ||||
037B | 264089-4 | 0.83 | 1.00 | |
Eindkap | ||||
038A | 346288-1 | 5.22 | 6.32 | |
Eindkap Eh7500S | ||||
038B | 346668-1 | 11.16 | 13.50 | |
Geleidingsstrip Eh7500S | ||||
039A | 332060-7 | 11.04 | 13.36 | |
Geleidingsstrip Eh7500S | ||||
039B | 332060-7 | 11.04 | 13.36 | |
Plaat | ||||
040A | 346667-3 | 11.16 | 13.50 | |
Plaat | ||||
040B | 346667-3 | 11.16 | 13.50 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
041A | 725163-8 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
041B | 725185-8 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
042A | 725164-6 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
042B | 725186-6 | |||
Plaat | ||||
043 | 346667-3 | 11.16 | 13.50 | |
Plaat | ||||
043B | 346667-3 | 11.16 | 13.50 | |
Bout tbc schaarmes | ||||
044A | 266578-5 | 1.21 | 1.46 | |
Inbusbout M6x20mm | ||||
044B | 266824-6 | 0.83 | 1.00 | |
Transportbescherming 75cm | ||||
045 | 451868-1 | 3.95 | 4.78 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
050 | 819807-1 | |||
Schroef M4X14 | ||||
051 | 0150049860 | 0.83 | 1.00 | |
Startinrichting | ||||
052 | 125753-1 | 24.88 | 30.10 | |
Startergreep | ||||
053 | 424319-7 | 2.80 | 3.39 | |
Demper | ||||
054 | 5255001040 | 3.65 | 4.42 | |
starterveer | ||||
055 | 232258-5 | 5.88 | 7.11 | |
Starterkoord | ||||
056 | 444028-2 | 2.44 | 2.95 | |
Koordhaspel | ||||
057 | 452402-0 | 8.46 | 10.24 | |
Drukveer | ||||
058 | 233991-2 | 6.58 | 7.96 | |
Nokkenplaat | ||||
059 | 452403-8 | 7.80 | 9.44 | |
Schroefset | ||||
060 | 5195002060 | 2.45 | 2.96 | |
Waaierhuis Eh7500S A | ||||
061 | 452948-6 | 10.81 | 13.08 | |
Inbusschroef M5X45 | ||||
062 | 0119059450 | 1.24 | 1.50 | |
Spruitstuk | ||||
063 | 451911-6 | 5.46 | 6.61 | |
Pakking "spruitstuk" | ||||
064 | 346268-7 | 4.81 | 5.82 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
065 | 0119059870 | |||
Afstandbus Eh7500S A | ||||
066 | 452556-3 | 1.10 | 1.33 | |
Bougie Cmr6a | ||||
067 | 965603030 | 12.55 | 15.19 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
068 | 0654009931 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
069 | 424491-5 | |||
Inbusbout M4x20 Ck | ||||
070 | 922138-0 | 0.83 | 1.00 | |
Ontsteking | ||||
071 | 168684-1 | 23.75 | 28.74 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
072 | 412102-4 | |||
Bougiedop | ||||
073 | 424302-4 | 2.93 | 3.55 | |
Bout M5X18Mm Eh7500S | ||||
074 | 0119059620 | 1.43 | 1.73 | |
Cilinderkap | ||||
075 | 451860-7 | 6.58 | 7.96 | |
Afstandhouder | ||||
076 | 5503503001 | 1.72 | 2.08 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
077 | 264083-6 | |||
Cilinder | ||||
078 | 141381-4 | 28.85 | 34.91 | |
Zuigerveer | ||||
079 | 257334-4 | 3.22 | 3.90 | |
Zuiger | ||||
080 | 318858-6 | 11.16 | 13.50 | |
Naaldlager | ||||
081 | 212702-8 | 3.65 | 4.42 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
082 | S115323130 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
083 | S198343210 | |||
Krukas | ||||
084 | 140429-9 | 24.88 | 30.10 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
085 | S034309031 | |||
Pakking "cilinder" | ||||
086 | 346267-9 | 2.80 | 3.39 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
087 | 0119059870 | |||
Pakking "uitlaat" | ||||
088 | 346260-3 | 2.93 | 3.55 | |
Uitlaat | ||||
089 | 161555-1 | 80.00 | 96.80 | |
Uitlaatkap | ||||
090 | 346343-9 | 6.90 | 8.35 | |
Schroef 5x8 | ||||
091 | 911601-8 | 0.83 | 1.00 | |
Bout | ||||
092 | 266754-1 | 1.43 | 1.73 | |
Uitlaatkap | ||||
093 | 451861-5 | 6.90 | 8.35 | |
Bout M5X18Mm Eh7500S | ||||
094 | 0119059620 | 1.43 | 1.73 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
095 | 0119059870 | |||
Koppeling | ||||
096 | 141150-3 | 21.70 | 26.26 | |
Krukashuis | ||||
097 | 5231016000 | 41.78 | 50.55 | |
Niet meer leverbaar, geen vervanging | ||||
098 | 213148-1 | |||
Kogellager 6000 | ||||
099 | 211064-1 | 5.88 | 7.11 | |
Krukashuispakking | ||||
100 | 413139-4 | 1.80 | 2.18 | |
Niet meer leverbaar, geen vervanging | ||||
101 | 213148-1 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
102 | 0119059870 | |||
Vliegwiel Assy Eh7500S A | ||||
103 | 126046-9 | 11.16 | 13.50 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
104 | S020109118 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
105 | 125840-6 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
106 | 125840-6 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
107 | 125840-6 | |||
Dempingsrubber | ||||
108 | 424080-6 | 0.83 | 1.00 | |
Brandstoftank EH7500S A | ||||
109 | 458743-2 | 10.81 | 13.08 | |
Benzineslang | ||||
110 | 168568-3 | 5.22 | 6.32 | |
Slangklem | ||||
111 | 345920-4 | 0.83 | 1.00 | |
Brandstoffilter | ||||
112 | 163518-3 | 3.22 | 3.90 | |
Bout M5X20Mm Eh7500S | ||||
113 | 0119059350 | 1.27 | 1.54 | |
Afstandbus | ||||
114 | 452197-5 | 1.27 | 1.54 | |
Vleugelbout M4 | ||||
115 | 265791-2 | 0.83 | 1.00 | |
Label "choke" | ||||
116 | 819818-6 | 2.80 | 3.39 | |
Luchtfilterdeksel | ||||
117 | 451859-2 | 3.65 | 4.42 | |
Luchtfilter A | ||||
118 | 443157-8 | 1.43 | 1.73 | |
Luchtfilter B | ||||
119 | 443158-6 | 1.72 | 2.08 | |
Bout 5X60 Rbc310 | ||||
120 | 0119059710 | 1.21 | 1.46 | |
Montageplaat Ebh253U A | ||||
121 | 346647-9 | 1.72 | 2.08 | |
Plaat voor luchtfilter | ||||
122 | 126029-9 | 6.16 | 7.45 | |
Opvoerslang | ||||
123 | 412097-1 | 1.27 | 1.54 | |
OPVOERPOMP DCS230T A | ||||
124 | 168398-2 | 4.58 | 5.54 | |
Pakking, carburateur | ||||
125 | 413158-0 | 0.83 | 1.00 | |
Kabelsteun | ||||
126 | 346334-0 | 2.80 | 3.39 | |
Carburateur | ||||
127 | 168569-1 | 53.38 | 64.59 | |
Schroef | ||||
128 | WJ00096325 | 1.72 | 2.08 | |
Deksel Ea3201S A | ||||
129 | WJ00021158 | 2.16 | 2.61 | |
Membraam | ||||
130 | 168620-7 | 14.23 | 17.22 | |
Pakking Ht2350/60D A | ||||
131 | 442183-4 | 2.08 | 2.52 | |
Pomphuis | ||||
132 | 140661-5 | 18.58 | 22.48 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
133 | 352010-6 | |||
Pomp diafragma | ||||
134 | WJ00009599 | 4.08 | 4.94 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
135 | 5926002040 | |||
Naald | ||||
136 | 326005-5 | 9.52 | 11.52 | |
O-ring 2 | ||||
137 | 213538-8 | 2.08 | 2.52 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
138 | 5206008030 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
139 | 5236018040 | |||
Seegering E-3 A | ||||
140 | 257964-1 | 2.08 | 2.52 | |
Inlaatpakking | ||||
141 | 413147-5 | 2.93 | 3.55 | |
Gas- & controlekabel | ||||
142 | 6014021000 | 31.83 | 38.51 | |
Gaskabel | ||||
143 | 168626-5 | 14.23 | 17.22 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
144 | 264049-6 | |||
Blokkeerhandel | ||||
145 | 451934-4 | 6.58 | 7.96 | |
Veer | ||||
146 | 6195006050 | 1.43 | 1.73 | |
Gashandelknop | ||||
147 | 6215022030 | 8.52 | 10.31 | |
Schroef 4x20 | ||||
148 | 6195006060 | 1.24 | 1.50 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
149 | 0119059980 | |||
Verstevigingsplaat | ||||
150 | 346662-3 | 1.27 | 1.54 | |
Flensmoer M5 | ||||
151 | 0023705000 | 0.83 | 1.00 | |
Met.schroef Ck | ||||
152 | 266572-7 | 0.83 | 1.00 |
