Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita EH760'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

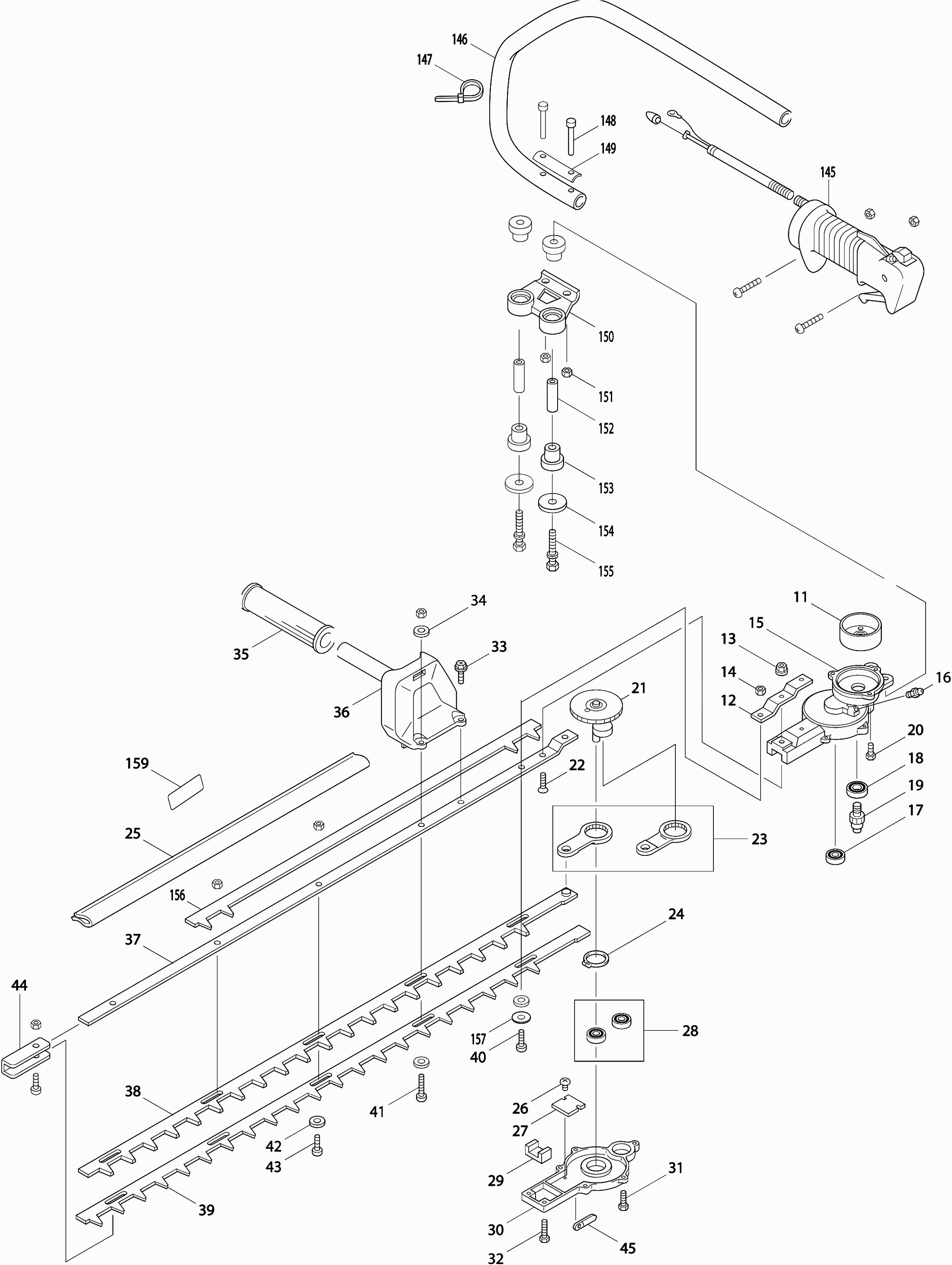

Tekeningen van de Makita EH760
Onderdelen lijst van de Makita EH760
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Trommel | ||||
011 | 1361410000 | 16.84 | 20.38 | |
Plaat Voor Mes Uh561 | ||||
012A | 0301080000 | 8.46 | 10.24 | |
Tussenplaat Htr5600 A | ||||
012B | 3251020040 | 4.58 | 5.54 | |
Flensmoer M5 | ||||
013 | 162050000K | 0.83 | 1.00 | |
Zeskant bout M6 | ||||
014 | 164060000K | 0.83 | 1.00 | |
Koppelingshuis | ||||
015 | 326100002A | 60.98 | 73.79 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
016 | 055001000R | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
017 | 351006080K | |||
Kogellager 6001 2R3 Eh561 * | ||||
018 | 354060010K | 18.12 | 21.93 | |
Tandwielas | ||||
019 | 1361420000 | 38.88 | 47.04 | |
Zeskantbout 6X15 Uh561 A | ||||
020 | 054060150K | 1.01 | 1.22 | |
Tandwiel | ||||
021 | 1360030000 | 107.17 | 129.68 | |
Schroef 5x20 | ||||
022 | 011050200K | 1.21 | 1.46 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
023 | 1A044000TE | |||
Borgring Stw-26 Eh561 * | ||||
024 | 283026000K | 1.43 | 1.73 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
025 | 028109009A | |||
Schroef 3x5 | ||||
026 | 010030050K | 1.24 | 1.50 | |
Drijfstangplaat Eh561 | ||||
027 | 0301100000 | 6.58 | 7.96 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
028 | 351006080K | |||
Afdichting | ||||
029A | 1181010000 | 6.58 | 7.96 | |
Dempingsvilt | ||||
029B | 3251040040 | 7.44 | 9.00 | |
Schaal A | ||||
030 | 3251010020 | 31.62 | 38.26 | |
Bout M6X16 Htr5600 A | ||||
031 | 0054050160 | 1.21 | 1.46 | |
Bout 5X20 Eh561 * | ||||
032 | 054050200K | 1.15 | 1.39 | |
Bout 5X20 Eh760 * | ||||
033 | 055060202K | 2.45 | 2.96 | |
Ring Uh760 * | ||||
034 | 207060130K | 0.83 | 1.00 | |
Handgreep Eh760 * | ||||
035 | 0083450000 | 11.16 | 13.50 | |
Handgreephouder Eh760 * | ||||
036 | 1361900000 | 19.92 | 24.10 | |
Messengeleidingsplaat | ||||
037 | 1361160000 | 57.85 | 70.00 | |
Bovensnijmes | ||||
038 | 6018505200 | 43.02 | 52.05 | |
Ondersnijmes | ||||
039 | 6018505301 | 43.02 | 52.05 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
040 | 0082480000 | |||
Schroef Handgreephouder Eh760 | ||||
041 | 0082490000 | 3.65 | 4.42 | |
Ring Voor Snijblad Eh561 | ||||
042 | 0082500000 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
043 | 0082470000 | |||
Neusstuk Eh760 | ||||
044 | 0271450000 | 8.46 | 10.24 | |
Klamp Rbc415 * | ||||
045 | 0566079970 | 1.01 | 1.22 | |
Controlehandel Eh760 * | ||||
046 | 6255004000 | 11.16 | 13.50 | |
Controle Kabel Eh760 * | ||||
047 | 0630049900 | 7.44 | 9.00 | |
Schroef 5X25 Eh760 * | ||||
048 | 016050250K | 1.01 | 1.22 | |
Schakelaarhouder Eh760 * | ||||
049 | 1361150000 | 8.46 | 10.24 | |
Moer M5 Eh760 * | ||||
050 | 150050000K | 0.83 | 1.00 | |
Schakelaar Eh760 * | ||||
051 | 0083730000 | 15.88 | 19.21 | |
Slang Eh760 * | ||||
052 | 141070350R | 5.87 | 7.10 | |
Krukashuis | ||||
053 | 5251003000 | 61.09 | 73.92 | |
Krukashuispakking | ||||
054 | 424447-8 | 1.51 | 1.83 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
055 | 266700-4 | |||
Krukas | ||||
056 | 5252002002 | 127.41 | 154.17 | |
Zuiger | ||||
057 | 5212500700 | 8.46 | 10.24 | |
Zuigerveer | ||||
058 | 5982500000 | 3.22 | 3.90 | |
Zuigerpen | ||||
059 | 5212500801 | 2.16 | 2.61 | |
Borgring tbv zuigerpen | ||||
060 | 233976-8 | 0.83 | 1.00 | |
Cilinderpakking | ||||
061 | 442171-1 | 1.72 | 2.08 | |
Niet meer leverbaar, geen vervanging | ||||
062 | 5251500300 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
063 | 0119059630 | |||
Pakking | ||||
064 | 5253500200 | 1.21 | 1.46 | |
Isolator | ||||
065 | 141056-5 | 8.84 | 10.70 | |
Schroef 5X25 P | ||||
066 | 0140059500 | 0.83 | 1.00 | |
Uitlaatpakking | ||||
067 | 5253500102 | 2.44 | 2.95 | |
Uitlaat | ||||
068 | 5253071000 | 21.87 | 26.46 | |
Sluitring 5mm DSP601 A | ||||
069 | 253414-4 | 0.83 | 1.00 | |
Bout 5x50 | ||||
070 | 266794-9 | 1.43 | 1.73 | |
Vliegwiel Eh561 | ||||
071 | 5257001010 | 16.07 | 19.44 | |
Ontsteking | ||||
072 | 5257001021 | 24.88 | 30.10 | |
Schroef 4x20 | ||||
073 | 911138-5 | 0.83 | 1.00 | |
Doorvoer Eh561 15X7X2Mm * | ||||
074 | 5257500300 | 1.51 | 1.83 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
075 | 0654009931 | |||
Bougiedop | ||||
076 | 5237503301 | 5.46 | 6.61 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
077 | 0650149721 | |||
Koppelingveer | ||||
078 | 5238500500 | 1.43 | 1.73 | |
Koppelingschoen | ||||
079 | 6252500801 | 7.44 | 9.00 | |
Ring | ||||
080 | 267429-5 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
081 | 0200089911 | |||
Inbusbout M6x25mm | ||||
082 | 266864-4 | 1.27 | 1.54 | |
Houder | ||||
083 | 6202500000 | 2.93 | 3.55 | |
Uitlaatkap | ||||
084 | 5253500500 | 9.54 | 11.54 | |
Niet meer leverbaar, geen vervanging | ||||
085 | 0043705160 | |||
Startinrichting compleet | ||||
086 | 5255001000 | 17.90 | 21.66 | |
Schroef Eh561 * | ||||
087 | 5255001020 | 2.08 | 2.52 | |
Koppelingplaat Rbc310 * | ||||
088 | 5505001030 | 4.08 | 4.94 | |
Veerplaat | ||||
089 | 5105015050 | 4.26 | 5.15 | |
Pal | ||||
090 | 5105015020 | 4.81 | 5.82 | |
Veerplaat | ||||
091 | 5105015060 | 2.56 | 3.10 | |
Haspel | ||||
092 | 5025001010 | 5.22 | 6.32 | |
Startkoord 3,5 mm x 85 cm | ||||
093 | 036164010 | 5.46 | 6.61 | |
Spriaalveer | ||||
094 | 232257-7 | 9.96 | 12.05 | |
Startergreep | ||||
095 | 424319-7 | 2.80 | 3.39 | |
Met.schroef Ph M5x14mm Ck | ||||
096 | 266809-2 | 0.83 | 1.00 | |
Ring Eh561 * | ||||
097 | 0200070010 | 1.21 | 1.46 | |
Cilinderkap | ||||
098 | 5255500301 | 10.81 | 13.08 | |
Afstandhouder | ||||
099 | 5503503001 | 1.72 | 2.08 | |
Met.schroef Ph M5x14mm Ck | ||||
100 | 266809-2 | 0.83 | 1.00 | |
Revet RBC230-G24-350 P | ||||
101 | 0031206000 | 0.83 | 1.00 | |
Bout M6x16mm/revet EM4250 A | ||||
102 | 265577-4 | 0.83 | 1.00 | |
Tussenplaat Eh561 * | ||||
103 | 5215500300 | 1.70 | 2.06 | |
Waaierhuis Eh561 * | ||||
104 | 5255500001 | 20.14 | 24.37 | |
Schroef Eh561 * | ||||
105 | 0043505160 | 0.83 | 1.00 | |
Pijp | ||||
106 | 5256012001 | 5.88 | 7.11 | |
Tankplaat compl | ||||
107 | 5256002000 | 2.44 | 2.95 | |
NULL | ||||
108 | 163447-0 | 3.20 | 3.87 | |
Niet meer leverbaar, geen vervanging | ||||
109 | 0043705160 | |||
Benzinetank | ||||
110 | 5256025000 | 13.19 | 15.96 | |
Benzine/oliedop cpl | ||||
111 | 168668-9 | 10.84 | 13.12 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
112 | 1181240000 | |||
Schroef 5X18 | ||||
113 | 0140059450 | 0.83 | 1.00 | |
Tapbout M6x14mm | ||||
114 | 266703-8 | 0.83 | 1.00 | |
Draad Rbc310 * | ||||
115 | 6165500200 | 1.72 | 2.08 | |
Carburateur | ||||
116 | 5256032000 | 38.88 | 47.04 | |
Luchtfilterdeksel | ||||
117 | 5253020010 | 10.81 | 13.08 | |
Luchtfilter | ||||
118 | 5203004010 | 3.22 | 3.90 | |
Schroef Eh561 | ||||
119 | 0043305650 | 1.01 | 1.22 | |
Luchtfilterhuis nieuw | ||||
120 | 5253003020 | 8.84 | 10.70 | |
O Ring Rbc201 A | ||||
121 | 213632-6 | 0.83 | 1.00 | |
Pakking | ||||
122 | 5256501200 | 0.83 | 1.00 | |
Kabelsteun nieuw | ||||
123 | 5256501900 | 5.22 | 6.32 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
124 | 5236018040 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
125 | 5206008030 | |||
Gashandel nieuw | ||||
126 | 5256032010 | 20.76 | 25.12 | |
Seegering E-3 A | ||||
127 | 257964-1 | 2.08 | 2.52 | |
O-ring 2 | ||||
128 | 213538-8 | 2.08 | 2.52 | |
Sproeier | ||||
129 | 326085-1 | 7.80 | 9.44 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
130 | 5246001030 | |||
Pomp diafragma | ||||
131 | WJ00009599 | 4.08 | 4.94 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
132 | 352010-6 | |||
Pomphuis | ||||
133 | 5256007010 | 34.22 | 41.41 | |
Membraampakking | ||||
134 | 442154-1 | 2.44 | 2.95 | |
Membraam | ||||
135 | 168620-7 | 14.23 | 17.22 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
136 | 5236046060 | |||
Opvoerpomp | ||||
137 | 424314-7 | 3.65 | 4.42 | |
Pompdeksel Ebh253U A | ||||
138 | 346270-0 | 3.65 | 4.42 | |
Parker 3X24Mm Ck A | ||||
139 | 266582-4 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
140 | 5103502801 | |||
Schroef kabel afstelling | ||||
141 | 5316020020 | 5.22 | 6.32 | |
Kabelstelmoer | ||||
142 | 5316005450 | 1.43 | 1.73 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
145 | 034001200R | |||
Handgreep Li | ||||
146 | 1361490000 | 26.11 | 31.59 | |
NULL | ||||
147 | 035002100R | 0.83 | 1.00 | |
Bout M5X30 * | ||||
148 | 040050301K | 1.43 | 1.73 | |
Handgreephouder | ||||
149 | 1361030000 | 5.88 | 7.11 | |
Handgreephouder | ||||
150 | 1361000000 | 10.81 | 13.08 | |
Moer M5 Eh760 * | ||||
151 | 150050000K | 0.83 | 1.00 | |
Binnenbus Eh760 * | ||||
152 | 1361010000 | 5.22 | 6.32 | |
Anti vibratierubber | ||||
153 | 1361020000 | 5.88 | 7.11 | |
Klemrubber | ||||
154 | 1361040000 | 3.22 | 3.90 | |
Bout 6X35 Eh760 * | ||||
155 | 054060350K | 1.43 | 1.73 | |
Beschermstuk | ||||
156 | 1361910000 | 16.13 | 19.52 | |
Veerring | ||||
157 | 229060000K | 1.01 | 1.22 | |
Benzine/oliedop cpl | ||||
158 | 168668-9 | 10.84 | 13.12 | |
Waarschuwingslabel Eh760 | ||||
159 | 0736359980 | 9.52 | 11.52 | |
Klem | ||||
174 | 345963-6 | 0.83 | 1.00 | |
Beschermhuls Eh561 | ||||
175 | 0851049950 | 2.16 | 2.61 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
176 | 5103502801 | |||
Geleidingsplaat | ||||
178 | 3251030040 | 7.44 | 9.00 |
