Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita EK6101'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

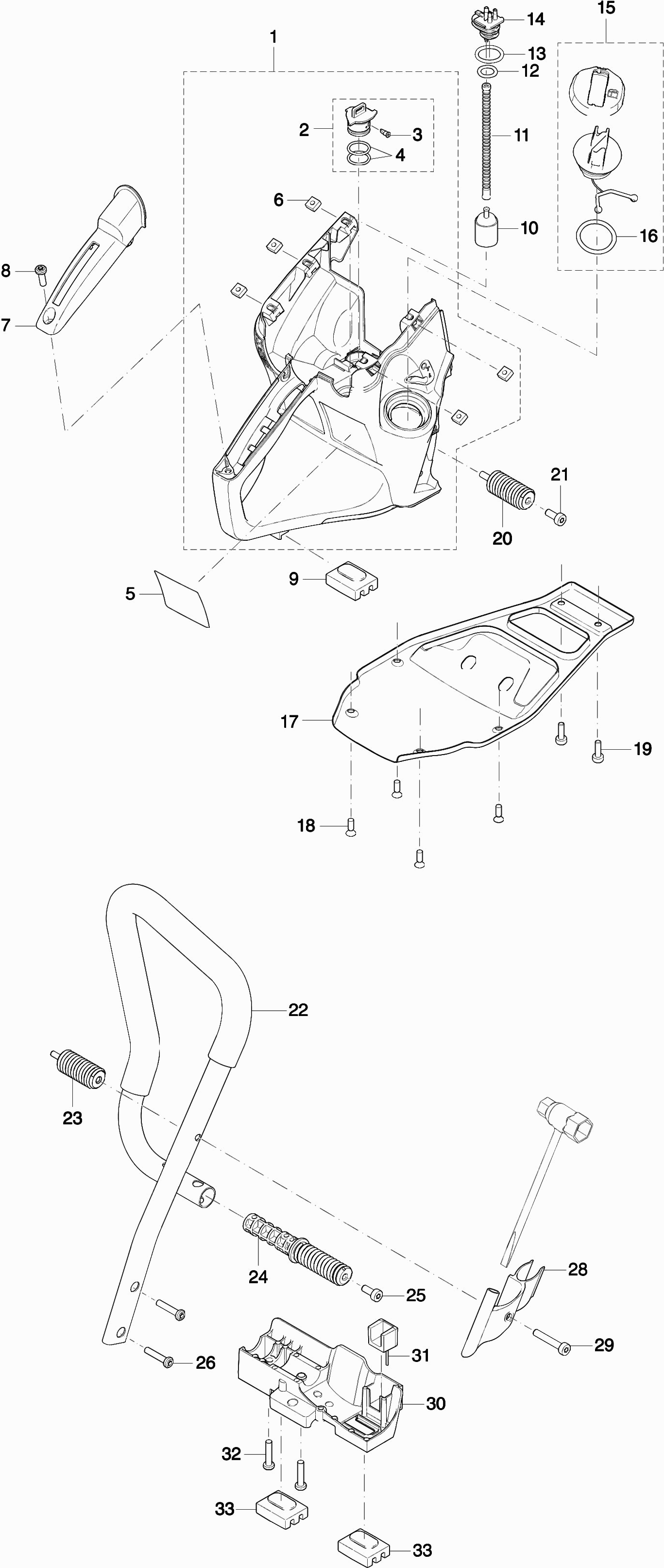

Tekeningen van de Makita EK6101
Onderdelen lijst van de Makita EK6101
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Tank Cpl Ek6100/01 A | ||||
001 | 123476-5 | 79.95 | 96.74 | |
Afsluitdop Cmpl. Pc-6114 A | ||||
002 | 143445-0 | 28.73 | 34.76 | |
Klep | ||||
003 | 424170-5 | 1.72 | 2.08 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
004 | 213829-7 | |||
Naamplaat "ek6101" | ||||
005 | 852C57-3 | 17.92 | 21.68 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
006 | 038111060 | |||
Greepdeksel | ||||
007 | 456295-7 | 3.83 | 4.63 | |
Niet meer leverbaar, geen vervanging | ||||
008 | 266478-9 | |||
Rubber voet | ||||
009 | 424781-6 | 1.43 | 1.73 | |
Filter | ||||
010 | 163499-1 | 7.44 | 9.00 | |
Benzineleiding Pc-6114 A | ||||
011 | 424782-4 | 7.43 | 8.99 | |
O-Ring 13 Pc-6114 A | ||||
012 | 213826-3 | 1.02 | 1.23 | |
O-Ring 20 Pc-6114 A | ||||
013 | 213827-1 | 1.24 | 1.50 | |
Nippel | ||||
014 | 456299-9 | 1.24 | 1.50 | |
Benzinedop Ek6100/01 A | ||||
015 | 141378-3 | 6.58 | 7.96 | |
O-Ring 29,5Mm A | ||||
016 | 213831-0 | 0.83 | 1.00 | |
Bodemplaat | ||||
017 | 346958-2 | 12.58 | 15.22 | |
Met.Schr. M5X15Mm Pc-6114 A | ||||
018 | 266991-7 | 0.83 | 1.00 | |
Met.schroef Ck M5x16mm | ||||
019 | 266605-8 | 1.01 | 1.22 | |
Dempingsveer Compl Pc-6114 A | ||||
020 | 143461-2 | 11.02 | 13.33 | |
Torx Schroef M6X14 A | ||||
021 | 908006145 | 1.21 | 1.46 | |
Beugelgreep Pc-6114 A | ||||
022 | 143442-6 | 26.11 | 31.59 | |
Dempingsveer | ||||
023 | 143460-4 | 9.79 | 11.85 | |
Dempingsveer Compl Pc-6114 A | ||||
024 | 143462-0 | 12.55 | 15.19 | |
Torx Schroef M6X14 A | ||||
025 | 908006145 | 1.21 | 1.46 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
026 | 266475-5 | |||
Houder Dopsleutel Pc-6114 A | ||||
028 | 456297-3 | 1.21 | 1.46 | |
Inbusbout M6X35Mm Pc-6114 A | ||||
029 | 266990-9 | 0.83 | 1.00 | |
Voet | ||||
030 | 319369-4 | 17.87 | 21.62 | |
Trillingsdemper | ||||
031 | 424788-2 | 1.21 | 1.46 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
032 | 266475-5 | |||
Rubber voet | ||||
033 | 424781-6 | 1.43 | 1.73 | |
Filterhuis Pc-6114 A | ||||
034 | 143451-5 | 26.11 | 31.59 | |
Niet meer leverbaar, geen vervanging | ||||
035 | 908605145 | |||
Waarschuwingslabel | ||||
036 | 807L79-2 | 2.80 | 3.39 | |
Waarschuwingslabel | ||||
037 | 980115645 | 4.81 | 5.82 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
038 | 980115855 | |||
Luchtfilter | ||||
039 | 424789-0 | 14.23 | 17.22 | |
Deksel Cpl Ek6100/01 A | ||||
040 | 143490-5 | 28.73 | 34.76 | |
Met.schroef Ck M5x16mm | ||||
041 | 266605-8 | 1.01 | 1.22 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
042 | 038111060 | |||
Binnenfilterpakking PC6114 | ||||
043 | 422201-4 | 8.52 | 10.31 | |
Inlaatspruitstuk | ||||
044 | 456291-5 | 6.60 | 7.99 | |
Contactveer Pc-6114 A | ||||
045 | 346957-4 | 1.02 | 1.23 | |
Chokehandel Pc-6114 A | ||||
046 | 456292-3 | 1.21 | 1.46 | |
Moer | ||||
047 | 264119-1 | 0.83 | 1.00 | |
Blokkeerhendel Ek6100 A | ||||
048 | 456294-9 | 1.43 | 1.73 | |
Veer | ||||
049 | 233631-2 | 1.02 | 1.23 | |
Gashandel Pc-6114 A | ||||
050 | 456293-1 | 1.43 | 1.73 | |
Gasstang Pc-6114 A | ||||
051 | 326621-3 | 1.01 | 1.22 | |
OPVOERPOMP DCS230T A | ||||
052 | 168398-2 | 4.58 | 5.54 | |
Slang Viton L=122Mm Pc-6114 | ||||
053 | 424785-8 | 2.80 | 3.39 | |
Slang Viton L=40Mm Pc-6114 | ||||
054 | 424783-2 | 0.95 | 1.15 | |
Slang Viton L=84Mm Pc-6114 | ||||
055 | 424784-0 | 1.72 | 2.08 | |
Slang Viton L=200Mm Pc-6114 | ||||
056 | 424786-6 | 5.22 | 6.32 | |
Slang | ||||
057 | 424787-4 | 12.55 | 15.19 | |
Pakking Pc-6114 A | ||||
058 | 346956-6 | 1.01 | 1.22 | |
Pakking Luchtklep Pc-6114 A | ||||
059 | 346955-8 | 0.83 | 1.00 | |
Tussen Plaat Cmpl. Pc-6114 A | ||||
060 | 143440-0 | 10.52 | 12.73 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
061 | 282028-2 | |||
Schuim-stofplaat | ||||
062 | 424780-8 | 0.83 | 1.00 | |
Aanzuigpijp Pc-6114 A | ||||
064 | 424777-7 | 3.37 | 4.08 | |
Geleidering | ||||
065 | 346867-5 | 0.83 | 1.00 | |
Aanzuigslang Pc-6114 A | ||||
066 | 424778-5 | 10.81 | 13.08 | |
Luchtslang Cmpl. Pc-6114 A | ||||
068 | 143439-5 | 89.94 | 108.83 | |
Impulsslang | ||||
069 | 424795-5 | 5.87 | 7.10 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
070 | 001131040 | |||
Inbusbout M5X14Mm Pc-6114 A | ||||
071 | 266986-0 | 0.83 | 1.00 | |
Inbusbout M5X14Mm Pc-6114 A | ||||
072 | 266986-0 | 0.83 | 1.00 | |
Membraam Pc-6114 A | ||||
073 | 346951-6 | 8.52 | 10.31 | |
Stopper Tbv Klep Pc-6114 A | ||||
074 | 310674-2 | 2.80 | 3.39 | |
Inbusbout M4x8mm | ||||
075 | 266985-2 | 0.83 | 1.00 | |
Hitteschild | ||||
076 | 346959-0 | 1.02 | 1.23 | |
Pakking | ||||
077 | 346876-4 | 2.08 | 2.52 | |
Uitlaat | ||||
078 | 161392-3 | 14.23 | 17.22 | |
Met.schroef Ck M5x16mm | ||||
080 | 266605-8 | 1.01 | 1.22 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
082 | 038111060 | |||
Startinrichting cpl | ||||
083 | 143454-9 | 43.02 | 52.05 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
084 | 143455-7 | |||
Label Makita A | ||||
085 | 806K78-5 | 7.43 | 8.99 | |
STARTGREEP EK8100 A | ||||
086 | 452458-3 | 3.55 | 4.30 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
087 | 267862-1 | |||
Startkoord Pc-Serie A | ||||
088 | 394164020 | 7.44 | 9.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
089 | 266938-1 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
090 | 181163050 | |||
Koordtrommel PC-6114 A | ||||
092 | 456308-4 | 10.84 | 13.12 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
093 | 181163080 | |||
Aandrijfplaat EK6100 A | ||||
094 | 456309-2 | 7.43 | 8.99 | |
SCHROEF PC-6114 A | ||||
095 | 266616-3 | 2.45 | 2.96 | |
Luchtgeleiderplaat | ||||
096 | 315160020 | 5.24 | 6.34 | |
Onderbrekingskabel Pc-6114 A | ||||
097 | 161390-7 | 12.55 | 15.19 | |
Met.schroef Ck M5x20mm | ||||
099 | 266472-1 | 1.01 | 1.22 | |
Aardingsplaat Ek6100 A | ||||
100 | 346954-0 | 1.98 | 2.40 | |
REVET E8100 A | ||||
101 | 451462-9 | 0.83 | 1.00 | |
Ontsteking Compleet Pc-6114 A | ||||
102 | 123479-9 | 89.17 | 107.90 | |
Bougiedop | ||||
103 | 424706-0 | 2.80 | 3.39 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
104 | 965603021 | |||
Vliegwiel Pc-6114 A | ||||
105 | 143450-7 | 37.12 | 44.92 | |
PAL PC-6114 A | ||||
106 | 346953-2 | 1.43 | 1.73 | |
Veerring 8mm EA3201S A | ||||
107 | 267822-3 | 0.83 | 1.00 | |
Zeskantmoer M8X1 A | ||||
108 | 264022-6 | 1.01 | 1.22 | |
Cilinderafdekkap Pc-6114 A | ||||
109 | 456289-2 | 6.60 | 7.99 | |
Met.Schroef Ck M5X20Mm | ||||
110 | 266607-4 | 0.83 | 1.00 | |
Carter | ||||
111 | 143437-9 | 35.99 | 43.55 | |
Inbusbout M5x25mm | ||||
112 | 266984-4 | 0.83 | 1.00 | |
Inbusbout M5x25mm | ||||
113 | 266984-4 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
114 | 962900052 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
115 | 960102152 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
116 | 143435-3 | |||
Naaldlager | ||||
117 | 212164-0 | 9.54 | 11.54 | |
Cilinderpakking | ||||
118 | 346950-8 | 3.65 | 4.42 | |
Niet meer leverbaar, geen vervanging | ||||
119 | 319375-9 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
120 | 143436-1 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
121 | 315132020 | |||
Borgring | ||||
122 | 315132040 | 16.13 | 19.52 | |
Zuigerpen | ||||
123 | 315132050 | 7.43 | 8.99 | |
krukaspakking | ||||
124 | 346966-3 | 2.80 | 3.39 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
125 | 258038-1 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
126 | 960102152 | |||
Torx Schroef M5X9 Pc-6114 A | ||||
127 | 266474-7 | 0.83 | 1.00 | |
Krukashuis Pc-6114 A | ||||
132 | 143449-2 | 100.35 | 121.42 | |
Kogellager 6901 | ||||
135 | 960124126 | 18.76 | 22.70 | |
Koppelingstrommel | ||||
137 | 161387-6 | 45.61 | 55.19 | |
Afstandbus Pc-6114 A | ||||
138 | 257385-7 | 2.45 | 2.96 | |
Sluitring 12 | ||||
139 | 267389-1 | 1.72 | 2.08 | |
koppeling | ||||
140 | 168510-4 | 34.36 | 41.58 | |
V-Snaar 6Pj716 Pc-6114 A | ||||
141 | 424799-7 | 37.12 | 44.92 | |
Afdekkap krukashuis | ||||
142 | 143438-7 | 45.06 | 54.52 | |
Met.Schroef Ck M5X20Mm | ||||
143 | 266607-4 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
144 | 266976-3 | |||
Borgring 20x1,2mm | ||||
146 | 234389-6 | 2.45 | 2.96 | |
Inbusbout M5X14Mm Pc-6114 A | ||||
148 | 266986-0 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
149 | 319373-3 | |||
Geleidingsring | ||||
150 | 424792-1 | 1.72 | 2.08 | |
Rubber ring "inner" | ||||
151 | 424794-7 | 3.22 | 3.90 | |
Rubber ring | ||||
152 | 424793-9 | 2.80 | 3.39 | |
Geleidingsring | ||||
153 | 424792-1 | 1.72 | 2.08 | |
Kap 350 Compleet Pc-6114 | ||||
154 | 143459-9 | 108.68 | 131.50 | |
As 20Mm Pc-6114 A | ||||
155 | 326623-9 | 28.85 | 34.91 | |
Kogellager 6201llu | ||||
156 | 211137-0 | 5.22 | 6.32 | |
Afstandhouder | ||||
157 | 257386-5 | 2.16 | 2.61 | |
Borgring 32x1,2mm | ||||
158 | 234388-8 | 0.83 | 1.00 | |
Kogellager 6201llu | ||||
159 | 211137-0 | 5.22 | 6.32 | |
Sluitring Pc-6114 | ||||
160 | 216217-7 | 1.80 | 2.18 | |
Poelie Pj6 Pc-6114 | ||||
161 | 222188-8 | 50.72 | 61.37 | |
Excentriek | ||||
162 | 310675-0 | 7.44 | 9.00 | |
Veerring 8mm EA3201S A | ||||
163 | 267822-3 | 0.83 | 1.00 | |
Zeskantmoer M8X1 A | ||||
164 | 264022-6 | 1.01 | 1.22 | |
Waarschuwingslabel Pc-6114 | ||||
165 | 807G52-2 | 5.88 | 7.11 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
166 | 143452-3 | |||
Schroef Pc-6114 A | ||||
167 | 266994-1 | 3.22 | 3.90 | |
O-RING 11 PC-6114 A | ||||
168 | 213828-9 | 0.83 | 1.00 | |
Ring | ||||
169 | 963216020 | 1.06 | 1.28 | |
Waterfilter Pc-6114 A | ||||
170 | 424791-3 | 5.46 | 6.61 | |
O-RING 11 PC-6114 A | ||||
171 | 213828-9 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
172 | 266993-3 | |||
drukplaat | ||||
176 | 319371-7 | 8.46 | 10.24 | |
drukplaat | ||||
177 | 319372-5 | 12.55 | 15.19 | |
Blokkeerpal Pc-6114 A | ||||
178 | 424796-3 | 2.05 | 2.48 | |
Statorveertje EK8100 A | ||||
180 | 234358-7 | 0.83 | 1.00 | |
Met.Schr. M5X12Mm Pc-6114 | ||||
181 | 266626-0 | 3.22 | 3.90 | |
Torsieveer PC-6114 | ||||
182 | 233629-9 | 1.02 | 1.23 | |
Luchtinlaatkit | ||||
185 | 143441-8 | 14.24 | 17.23 | |
Carberateur | ||||
190 | 161395-7 | 150.83 | 182.50 | |
Reparatie set DM27 | ||||
190A | 130153130 | 34.36 | 41.58 |
