Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita EK7301'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

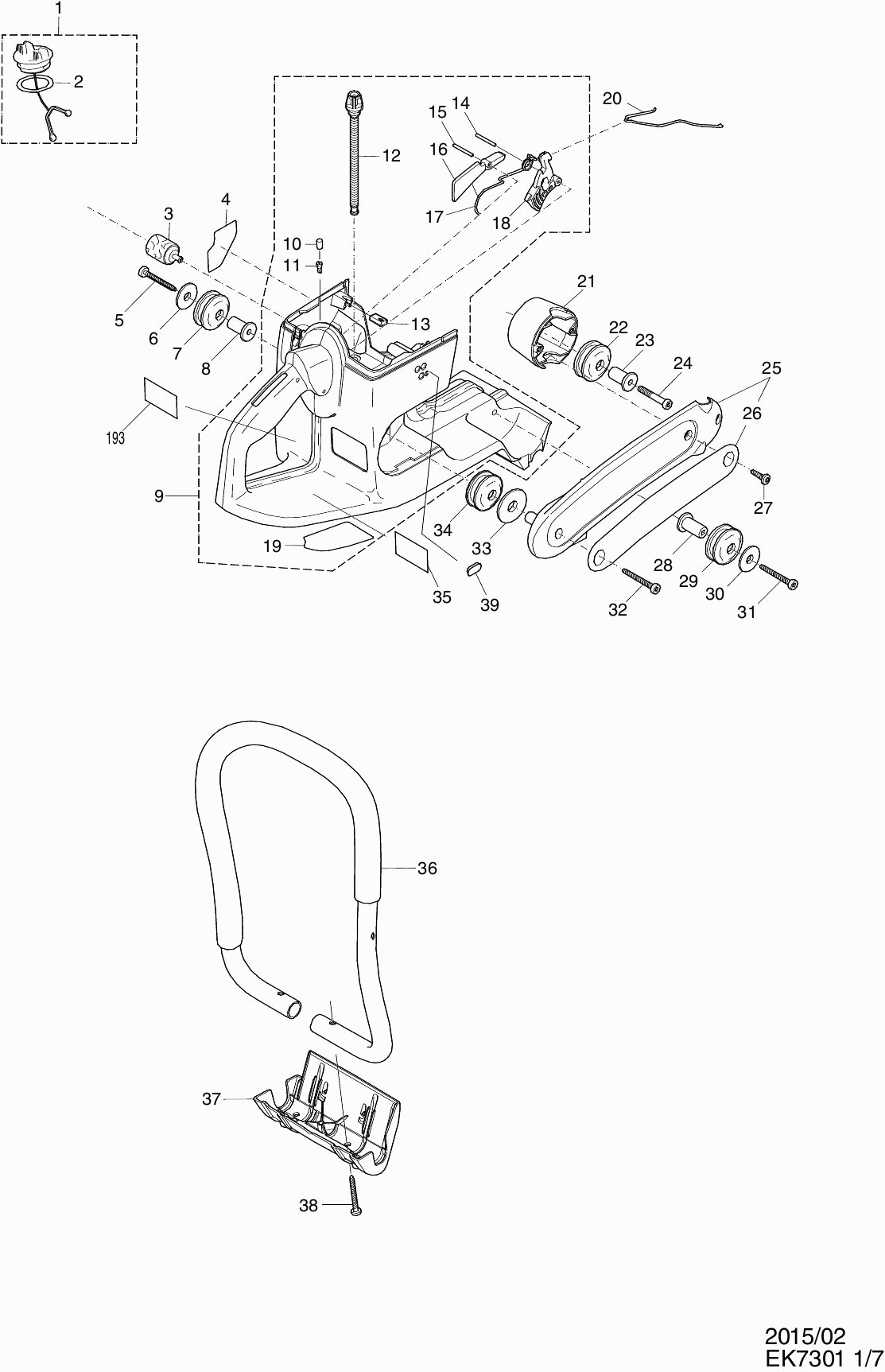

Tekeningen van de Makita EK7301
Onderdelen lijst van de Makita EK7301
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
TANKDOP ASSY EA3201S A | ||||
001 | 168823-3 | 2.80 | 3.39 | |
O-Ring 29,5Mm A | ||||
002 | 213831-0 | 0.83 | 1.00 | |
Filter | ||||
003 | 163499-1 | 7.44 | 9.00 | |
SCHROEF 5.5x45 EK7650H A | ||||
005 | 266687-0 | 0.83 | 1.00 | |
Ring 5.8X26X2 | ||||
006 | 346870-6 | 0.83 | 1.00 | |
Trillingsdemper A | ||||
007 | 424695-9 | 3.55 | 4.30 | |
As vibratie demper | ||||
008 | 319268-0 | 2.80 | 3.39 | |
Benzinetank | ||||
009 | 123321-4 | 115.42 | 139.66 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
010 | 422063-0 | |||
Klep | ||||
011 | 424170-5 | 1.72 | 2.08 | |
BENZINELEIDING EK8100 A | ||||
012 | 424723-0 | 17.90 | 21.66 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
013 | 252897-5 | |||
Pen 3 A | ||||
014 | 268335-7 | 0.83 | 1.00 | |
Pin 3 A | ||||
015 | 268233-5 | 1.15 | 1.39 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
016 | 455821-9 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
017 | 233626-5 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
018 | 455820-1 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
019 | 806J47-0 | |||
Gasstang Ek8100 A | ||||
020 | 326497-8 | 2.93 | 3.55 | |
Houder Tbv Demper Ek8100 A | ||||
021 | 455806-5 | 8.52 | 10.31 | |
Trillingsdemper A | ||||
022 | 424695-9 | 3.55 | 4.30 | |
As vibratie demper | ||||
023 | 319268-0 | 2.80 | 3.39 | |
Inbusschroef m5x40 | ||||
024 | 266943-8 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
025 | 143211-5 | |||
Niet meer leverbaar, geen vervanging | ||||
026 | 806J44-6 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
027 | 266475-5 | |||
As vibratie demper | ||||
028 | 319268-0 | 2.80 | 3.39 | |
Trillingsdemper A | ||||
029 | 424695-9 | 3.55 | 4.30 | |
Ring 5.8X26X2 | ||||
030 | 346870-6 | 0.83 | 1.00 | |
SCHROEF 5.5x45 EK7650H A | ||||
031 | 266687-0 | 0.83 | 1.00 | |
SCHROEF 5.5x45 EK7650H A | ||||
032 | 266687-0 | 0.83 | 1.00 | |
Revet A | ||||
033 | 346871-4 | 1.02 | 1.23 | |
Trillingsdemper A | ||||
034 | 424695-9 | 3.55 | 4.30 | |
Niet meer leverbaar, geen vervanging | ||||
035 | 851C80-5 | |||
Beugelhandgreep Ek8100 A | ||||
036 | 143097-7 | 22.75 | 27.53 | |
Voet | ||||
037 | 319270-3 | 16.13 | 19.52 | |
SCHROEF 5.5x45 EK7650H A | ||||
038 | 266687-0 | 0.83 | 1.00 | |
Plug Ek8100 A | ||||
039 | 424693-3 | 1.43 | 1.73 | |
Deksel Voorfilter P | ||||
041 | 123309-4 | 20.98 | 25.39 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
042 | 266692-7 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
043 | 123312-5 | |||
Waarschuwingslabel | ||||
044 | 807L79-2 | 2.80 | 3.39 | |
VOORFILTER EK8100 A | ||||
045 | 424700-2 | 6.58 | 7.96 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
053 | 266941-2 | |||
Kap cpl zwt | ||||
054 | 123308-6 | 48.51 | 58.70 | |
Pakkingring EK8100 A | ||||
055 | 424697-5 | 1.72 | 2.08 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
056 | 806J50-1 | |||
Deksel EK8100 A | ||||
057 | 424703-6 | 2.08 | 2.52 | |
Luchtfilter A | ||||
058 | 424701-0 | 9.52 | 11.52 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
059 | 424705-2 | |||
Met.schroef M5x20mm | ||||
060 | 266960-8 | 0.83 | 1.00 | |
Met.schroef M5x12mm A | ||||
061 | 266946-2 | 0.83 | 1.00 | |
Spanring | ||||
062 | 267821-5 | 0.83 | 1.00 | |
Uitlaat compl. Ek8100 A | ||||
063 | 161338-9 | 53.38 | 64.59 | |
Pakking | ||||
067 | 346876-4 | 2.08 | 2.52 | |
Hitteschild | ||||
068 | 346868-3 | 0.83 | 1.00 | |
Inlaatspruitstuk Ek8100 A | ||||
069 | 123310-9 | 37.16 | 44.96 | |
Slang | ||||
070 | 424699-1 | 4.08 | 4.94 | |
Slangverbinder | ||||
071 | 161311-9 | 3.83 | 4.63 | |
AANZUIGMOF EK8100 A | ||||
072 | 424708-6 | 16.07 | 19.44 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
073 | 233625-7 | |||
Geleidering | ||||
074 | 346867-5 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
075 | 455808-1 | |||
Chokestang | ||||
076 | 326496-0 | 1.51 | 1.83 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
077 | 266944-6 | |||
Isolatieslang | ||||
078 | 424710-9 | 0.83 | 1.00 | |
Uitlaatpakking Ek8100 A | ||||
079 | 346874-8 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
080 | 161315-1 | |||
Slangklem | ||||
081 | 324616-0 | 2.80 | 3.39 | |
Benzineslang 3x120mm | ||||
082 | 424698-3 | 1.27 | 1.54 | |
RUBBER REVET P | ||||
083 | 424696-7 | 0.83 | 1.00 | |
Nippel | ||||
084 | 326499-4 | 2.05 | 2.48 | |
Label Makita A | ||||
085 | 806K78-5 | 7.43 | 8.99 | |
Niet meer leverbaar, geen vervanging | ||||
086 | 123357-3 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
087 | 267862-1 | |||
STARTGREEP EK8100 A | ||||
088 | 452458-3 | 3.55 | 4.30 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
089 | 266938-1 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
090 | 123315-9 | |||
Oprolveer EK8100 A | ||||
091 | 140587-1 | 16.13 | 19.52 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
092 | 143098-5 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
093 | 455805-7 | |||
Borgring Ek8100 | ||||
094 | 257997-6 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
095 | 264107-8 | |||
Veerring 8mm EA3201S A | ||||
096 | 267822-3 | 0.83 | 1.00 | |
Vliegwiel Ek8100 A | ||||
097 | 394141101 | 31.17 | 37.72 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
098 | 326500-5 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
099 | 346865-9 | |||
Niet meer leverbaar, geen vervanging | ||||
100 | 233535-8 | |||
Kabel Met Plug Ek8100 A | ||||
101 | 632E41-4 | 4.92 | 5.95 | |
Choke stang | ||||
103 | 346869-1 | 1.02 | 1.23 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
104 | 266942-0 | |||
REVET E8100 A | ||||
105 | 451462-9 | 0.83 | 1.00 | |
Ontsteking | ||||
106 | 161310-1 | 94.93 | 114.87 | |
Bougiedop | ||||
107 | 424706-0 | 2.80 | 3.39 | |
Statorveertje EK8100 A | ||||
108 | 234358-7 | 0.83 | 1.00 | |
BOUGIE A | ||||
109 | 168517-0 | 5.22 | 6.32 | |
Kap Ek8100 A | ||||
111 | 455819-6 | 5.87 | 7.10 | |
Met.schr. M5X15mm A | ||||
112 | 266940-4 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
113 | 266945-4 | |||
Niet meer leverbaar, geen vervanging | ||||
114 | 213814-0 | |||
Moet 4k M5 A | ||||
115 | 264108-6 | 0.83 | 1.00 | |
Rubber plaat | ||||
116 | 424707-8 | 1.02 | 1.23 | |
Krukashuis Ms | ||||
117 | 143226-2 | 39.89 | 48.27 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
118 | 258038-1 | |||
Krukashuispakking Ek8100 A | ||||
119 | 346877-2 | 1.72 | 2.08 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
120 | 211154-0 | |||
TORX SCHROEF M5X23 A | ||||
121 | 266473-9 | 1.01 | 1.22 | |
De-Komp.Ventiel Ek8100 A | ||||
122 | 455804-9 | 17.90 | 21.66 | |
Cilinder+zuigerset PC7414 A | ||||
123 | 183H02-0 | 268.87 | 325.33 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
125 | 234359-5 | |||
Zuigerpen EK7301 | ||||
126 | 257840-9 | 11.16 | 13.50 | |
Zuigerset EK7301 | ||||
127 | 198663-5 | 150.83 | 182.50 | |
Zuigerveer D=50Mm A | ||||
128 | 257377-6 | 19.80 | 23.96 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
129 | 234359-5 | |||
Pakking | ||||
130 | 346873-0 | 2.44 | 2.95 | |
ZUIGER PEN LAGER EK8100 A | ||||
131 | 212133-1 | 8.46 | 10.24 | |
Inlegspie 3 A | ||||
132 | 254042-8 | 0.83 | 1.00 | |
Niet meer leverbaar, geen vervanging | ||||
133 | 143107-0 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
134 | 211154-0 | |||
Carter Cs | ||||
135 | 143225-4 | 41.78 | 50.55 | |
Niet meer leverbaar, geen vervanging | ||||
136 | 213814-0 | |||
Borgring A | ||||
137 | 234366-8 | 0.83 | 1.00 | |
Stopring A | ||||
138 | 346872-2 | 2.80 | 3.39 | |
Geleidingsschijf Ek8100 A | ||||
139 | 346866-7 | 1.21 | 1.46 | |
Koppeling EK7301 | ||||
140 | 161317-7 | 26.11 | 31.59 | |
Naaldlager 15x21x16 A | ||||
141 | 212134-9 | 11.16 | 13.50 | |
Sluitring 12 | ||||
142 | 267389-1 | 1.72 | 2.08 | |
Koppeling assy | ||||
143 | 123305-2 | 26.11 | 31.59 | |
Koppelingsveer EK7301 A | ||||
144 | 232352-3 | 1.72 | 2.08 | |
V Snaar Dpc7301 | ||||
145 | 424712A5 | 23.75 | 28.74 | |
Koppelingshuis Ek8100 A | ||||
146 | 455832-4 | 19.80 | 23.96 | |
Schroef 5x14 | ||||
147 | 266947-0 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
150 | 266976-3 | |||
Binnenflens 102 Ek7650H A | ||||
151 | 224478-5 | 12.55 | 15.19 | |
As Ek8100 A | ||||
152 | 326502-1 | 12.58 | 15.22 | |
Binnenflens 102 Ek7650H A | ||||
153 | 224478-5 | 12.55 | 15.19 | |
AFSTANDSBUS DPC7301 A | ||||
154 | 394228022 | 2.93 | 3.55 | |
Aandrukring | ||||
155 | 318746-7 | 39.00 | 47.19 | |
Geleidingschaal | ||||
156 | 442169-8 | 2.80 | 3.39 | |
Rubber Ring Inner Ek7650 A | ||||
157 | 424426-6 | 5.22 | 6.32 | |
Rubber ring "inner" | ||||
158 | 424427-4 | 5.46 | 6.61 | |
Geleidingschaal | ||||
159 | 442169-8 | 2.80 | 3.39 | |
Plaat | ||||
160 | 346455-8 | 8.52 | 10.31 | |
Label waarschuwing EK7301 | ||||
161 | 806J83-6 | 7.44 | 9.00 | |
Beschermkap 350mm | ||||
162 | 143792-9 | 150.83 | 182.50 | |
Greep Ek7650H A | ||||
163 | 452938-9 | 2.45 | 2.96 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
164 | 266725-8 | |||
Slijparm Dpc64/7311 A | ||||
165 | 319286-8 | 23.75 | 28.74 | |
Borgring | ||||
167 | 257998-4 | 0.83 | 1.00 | |
Kogellager 6203llu | ||||
168 | 211490-4 | 7.44 | 9.00 | |
Borgring | ||||
169 | 257998-4 | 0.83 | 1.00 | |
AFSTANDSBUS DPC7301 A | ||||
170 | 394228022 | 2.93 | 3.55 | |
Kogellager 6203llu | ||||
171 | 211490-4 | 7.44 | 9.00 | |
O-ring 9Mm Ek7650H A | ||||
172 | 213625-3 | 0.83 | 1.00 | |
Stop Bout Compleet Ek8100 A | ||||
173 | 123307-8 | 4.58 | 5.54 | |
Tapbout | ||||
174 | 266688-8 | 1.06 | 1.28 | |
Drukveer 8 | ||||
175 | 234216-7 | 0.83 | 1.00 | |
Kraagbout M6 | ||||
176 | 266689-6 | 1.43 | 1.73 | |
Poelie EK7301 | ||||
177 | 222180-4 | 10.84 | 13.12 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
178 | 266976-3 | |||
Plaat Ek7650H A | ||||
180 | 346457-4 | 4.75 | 5.75 | |
Moer M6 A | ||||
181 | 264112-5 | 0.83 | 1.00 | |
Drukveer 6Mm Ek7650H A | ||||
182 | 234215-9 | 2.05 | 2.48 | |
Afdekkap, Blauw Dpc6430/31 A | ||||
183 | 455956-6 | 11.16 | 13.50 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
184 | 266691-9 | |||
Borgmoer M8 Dcs230T A | ||||
185 | 252145-2 | 0.83 | 1.00 | |
Water aansluitkit | ||||
186 | 123369-6 | 46.80 | 56.63 | |
Afdekmoer Ek8100 A | ||||
187 | 264109-4 | 1.43 | 1.73 | |
Schroef Hol | ||||
188 | 266949-6 | 2.80 | 3.39 | |
Schroef Hol | ||||
189 | 266949-6 | 2.80 | 3.39 | |
Afdekmoer Ek8100 A | ||||
190 | 264109-4 | 1.43 | 1.73 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
191 | 266950-1 |
