Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita EM-330'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

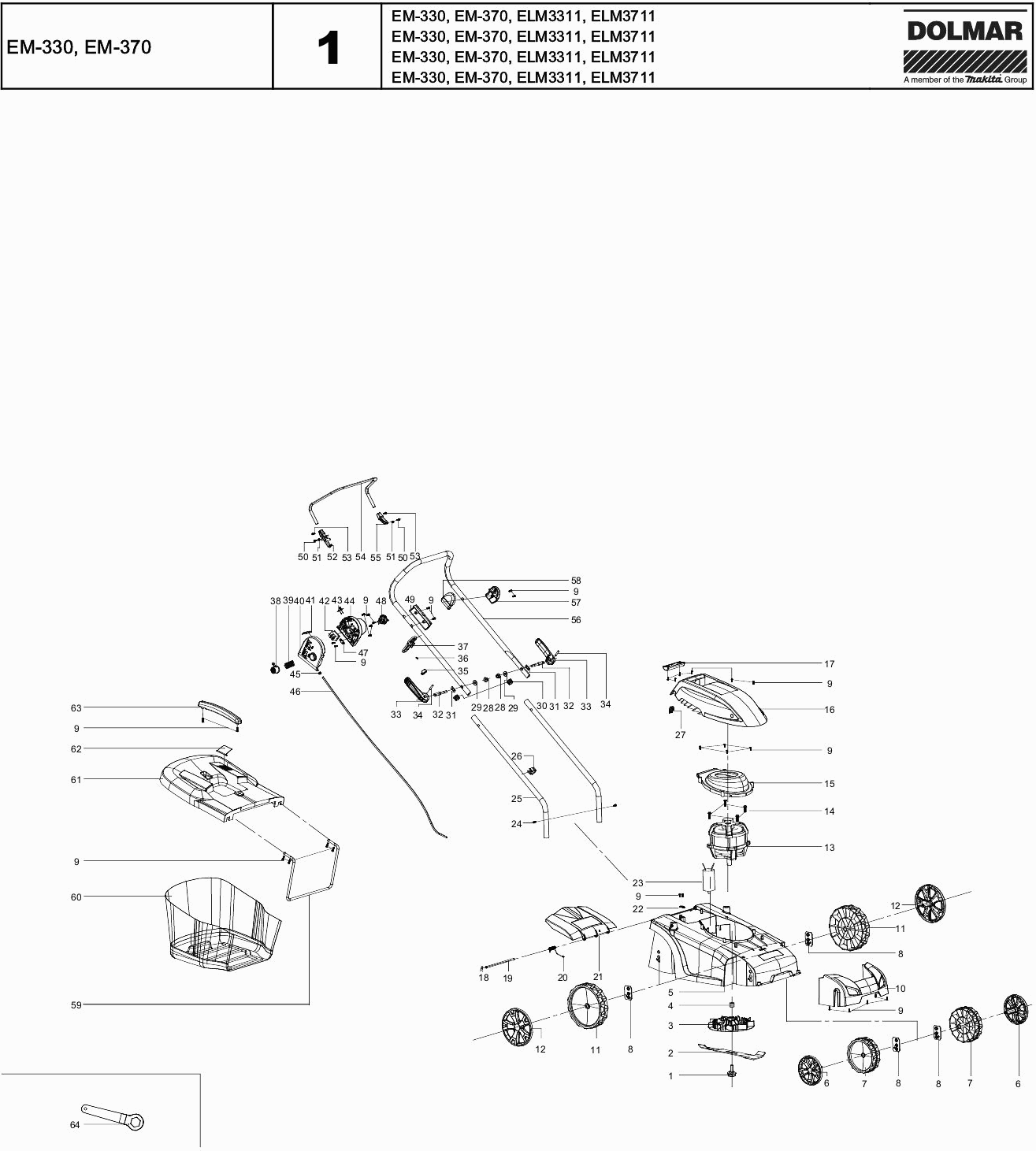

Tekeningen van de Makita EM-330
Onderdelen lijst van de Makita EM-330
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Schroef M10x1,35x35 | ||||
001 | 671001008 | 5.46 | 6.61 | |
Schroef M10x1,35x35 | ||||
1 | 671001008 | 5.46 | 6.61 | |
Maaimes 33cm | ||||
002 | 671002550 | 7.53 | 9.11 | |
Maaimes 33cm | ||||
2 | 671002550 | 7.53 | 9.11 | |
Meshouder | ||||
003 | 671492001 | 16.07 | 19.44 | |
Meshouder | ||||
3 | 671492001 | 16.07 | 19.44 | |
Pasbus | ||||
004 | 671002036 | 1.43 | 1.73 | |
Pasbus | ||||
4 | 671002036 | 1.43 | 1.73 | |
Maaidek 33cm | ||||
005 | 671005132 | 79.95 | 96.74 | |
Maaidek 33cm | ||||
5 | 671005132 | 79.95 | 96.74 | |
Wielkap tbv voorwiel | ||||
006 | 671003028 | 4.58 | 5.54 | |
Wielkap tbv voorwiel | ||||
6 | 671003028 | 4.58 | 5.54 | |
Wiel 150mm | ||||
007 | 671919001 | 9.52 | 11.52 | |
Wiel 150mm | ||||
7 | 671919001 | 9.52 | 11.52 | |
Hoogte verstelplaat | ||||
008 | 671002281 | 2.93 | 3.55 | |
Hoogte verstelplaat | ||||
8 | 671002281 | 2.93 | 3.55 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
009 | 671107301 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
9 | 671107301 | |||
Bumper | ||||
010 | 671909001 | 16.07 | 19.44 | |
Wiel 180mm | ||||
011 | 671920001 | 11.16 | 13.50 | |
Wiel 180mm | ||||
11 | 671920001 | 11.16 | 13.50 | |
Wielkap "achterwiel" | ||||
012 | 671003029 | 5.46 | 6.61 | |
Wielkap "achterwiel" | ||||
12 | 671003029 | 5.46 | 6.61 | |
Motor 1100w 230v-50hz ce,gs | ||||
013 | 671002015 | 108.87 | 131.73 | |
Motor 1100w 230v-50hz ce,gs | ||||
13 | 671002015 | 108.87 | 131.73 | |
Parkerschroef 6x30 | ||||
014 | 671001053 | 0.83 | 1.00 | |
Parkerschroef 6x30 | ||||
14 | 671001053 | 0.83 | 1.00 | |
Motorafdekkap | ||||
015 | 671912001 | 3.55 | 4.30 | |
Motorafdekkap | ||||
15 | 671912001 | 3.55 | 4.30 | |
Motorkap | ||||
016 | 671911001 | 11.16 | 13.50 | |
Motorkap | ||||
16 | 671911001 | 11.16 | 13.50 | |
Greep | ||||
017 | 671913001 | 1.43 | 1.73 | |
Greep | ||||
17 | 671913001 | 1.43 | 1.73 | |
Klem veer | ||||
018 | 671090005 | 1.01 | 1.22 | |
Klem veer | ||||
18 | 671090005 | 1.01 | 1.22 | |
Klepscharnierpen 6x168mm | ||||
019 | 671001067 | 2.44 | 2.95 | |
Klepscharnierpen 6x168mm | ||||
19 | 671001067 | 2.44 | 2.95 | |
Klepveer | ||||
020 | 671011214 | 2.80 | 3.39 | |
Klepveer | ||||
20 | 671011214 | 2.80 | 3.39 | |
Uitwerpdeksel | ||||
021 | 671918002 | 12.58 | 15.22 | |
Uitwerpdeksel | ||||
21 | 671918002 | 12.58 | 15.22 | |
Kabelgeleider | ||||
022 | 671001023 | 0.83 | 1.00 | |
Kabelgeleider | ||||
22 | 671001023 | 0.83 | 1.00 | |
Condensator 16uf | ||||
023 | 671003059 | 9.52 | 11.52 | |
Condensator 16uf | ||||
23 | 671003059 | 9.52 | 11.52 | |
Parkerschroef 8X19 Pm-5120S A | ||||
024 | DA00000614 | 0.83 | 1.00 | |
Parkerschroef 8X19 Pm-5120S A | ||||
24 | DA00000614 | 0.83 | 1.00 | |
Duwboom (onder) | ||||
025 | 671001712 | 29.40 | 35.57 | |
Duwboom (onder) | ||||
25 | 671001712 | 29.40 | 35.57 | |
Kabelgeleider | ||||
026 | 671277001 | 1.43 | 1.73 | |
Kabelgeleider | ||||
26 | 671277001 | 1.43 | 1.73 | |
Kabelschoenkapje | ||||
027 | 671284001 | 0.83 | 1.00 | |
Kabelschoenkapje | ||||
27 | 671284001 | 0.83 | 1.00 | |
Zeskant bout M6 | ||||
028 | 164060000K | 0.83 | 1.00 | |
Zeskant bout M6 | ||||
28 | 164060000K | 0.83 | 1.00 | |
Revet 8 | ||||
029 | 671007007 | 0.83 | 1.00 | |
Revet 8 | ||||
29 | 671007007 | 0.83 | 1.00 | |
Bus plug 19mm | ||||
030 | 671001198 | 1.01 | 1.22 | |
Bus plug 19mm | ||||
30 | 671001198 | 1.01 | 1.22 | |
Stelgreep assy | ||||
031 | 671005136 | 5.22 | 6.32 | |
Stelgreep assy | ||||
31 | 671005136 | 5.22 | 6.32 | |
Stelgreep assy | ||||
032 | 671005136 | 5.22 | 6.32 | |
Stelgreep assy | ||||
32 | 671005136 | 5.22 | 6.32 | |
Stelgreep assy | ||||
033 | 671005136 | 5.22 | 6.32 | |
Stelgreep assy | ||||
33 | 671005136 | 5.22 | 6.32 | |
Stelgreep assy | ||||
034 | 671005136 | 5.22 | 6.32 | |
Stelgreep assy | ||||
34 | 671005136 | 5.22 | 6.32 | |
kabelklem | ||||
035 | 671001083 | 1.01 | 1.22 | |
kabelklem | ||||
35 | 671001083 | 1.01 | 1.22 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
036 | 671001003 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
36 | 671001003 | |||
Kabelgeleider | ||||
037 | 671001052 | 1.01 | 1.22 | |
Kabelgeleider | ||||
37 | 671001052 | 1.01 | 1.22 | |
Veiligheidsknop | ||||
038 | 671425003 | 1.01 | 1.22 | |
Veiligheidsknop | ||||
38 | 671425003 | 1.01 | 1.22 | |
Veer tbv veiligheidsknop | ||||
039 | 671011079 | 0.83 | 1.00 | |
Veer tbv veiligheidsknop | ||||
39 | 671011079 | 0.83 | 1.00 | |
Schakelaardeksel | ||||
040 | 671070001 | 8.46 | 10.24 | |
Schakelaardeksel | ||||
40 | 671070001 | 8.46 | 10.24 | |
Lamp halogeen | ||||
041 | 671001043 | 0.83 | 1.00 | |
Lamp halogeen | ||||
41 | 671001043 | 0.83 | 1.00 | |
Schakelaar Em-33 | ||||
042 | 671010040 | 8.84 | 10.70 | |
Schakelaar Em-33 | ||||
42 | 671010040 | 8.84 | 10.70 | |
Schakelaarhuis | ||||
043 | 671005135 | 10.81 | 13.08 | |
Schakelaarhuis | ||||
43 | 671005135 | 10.81 | 13.08 | |
Schakelaarhuis | ||||
044 | 671005135 | 10.81 | 13.08 | |
Schakelaarhuis | ||||
44 | 671005135 | 10.81 | 13.08 | |
Kabelschoenkapje | ||||
045 | 671283001 | 0.83 | 1.00 | |
Kabelschoenkapje | ||||
45 | 671283001 | 0.83 | 1.00 | |
Gaskabel 1150mm | ||||
046 | 671010050 | 9.52 | 11.52 | |
Verbindingskabel 1250mm | ||||
046A | 671001010 | 9.52 | 11.52 | |
Gaskabel 1150mm | ||||
46 | 671010050 | 9.52 | 11.52 | |
Trekontlasting | ||||
047 | 671491001 | 1.01 | 1.22 | |
Trekontlasting | ||||
47 | 671491001 | 1.01 | 1.22 | |
Schakelaarhuis | ||||
048 | 671005135 | 10.81 | 13.08 | |
Schakelaarhuis | ||||
48 | 671005135 | 10.81 | 13.08 | |
Drukplaat schakelkast | ||||
049 | 671428001 | 2.08 | 2.52 | |
Drukplaat schakelkast | ||||
49 | 671428001 | 2.08 | 2.52 | |
Parkerschroef 3x10 | ||||
050 | 671001036 | 0.83 | 1.00 | |
Parkerschroef 3x10 | ||||
50 | 671001036 | 0.83 | 1.00 | |
Veer | ||||
051 | 671011124 | 0.83 | 1.00 | |
Veer | ||||
51 | 671011124 | 0.83 | 1.00 | |
Schakelaarconnector "r" | ||||
052 | 671072001 | 1.51 | 1.83 | |
Schakelaarconnector "r" | ||||
52 | 671072001 | 1.51 | 1.83 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
053 | 671001021 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
53 | 671001021 | |||
Schakelhendel "m-rem" | ||||
054 | 671001648 | 10.45 | 12.64 | |
Schakelhendel "m-rem" | ||||
54 | 671001648 | 10.45 | 12.64 | |
Schakelaarconnector "l" | ||||
055 | 671071001 | 1.01 | 1.22 | |
Schakelaarconnector "l" | ||||
55 | 671071001 | 1.01 | 1.22 | |
Duwboom (boven) | ||||
056 | 671001613 | 33.24 | 40.22 | |
Duwboom (boven) | ||||
56 | 671001613 | 33.24 | 40.22 | |
Handgreephouder "l" | ||||
057 | 671073001 | 1.43 | 1.73 | |
Handgreephouder "l" | ||||
57 | 671073001 | 1.43 | 1.73 | |
Handgreephouder "r" | ||||
058 | 671074001 | 1.21 | 1.46 | |
Handgreephouder "r" | ||||
58 | 671074001 | 1.21 | 1.46 | |
Grasvangzakframe | ||||
059 | 671002302 | 13.70 | 16.58 | |
Grasvangzakframe | ||||
59 | 671002302 | 13.70 | 16.58 | |
Grasvangdeksel | ||||
061 | 671914001 | 14.23 | 17.22 | |
Grasvangdeksel | ||||
61 | 671914001 | 14.23 | 17.22 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
063 | 671921001 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
63 | 671921001 |
