Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita EM2651UH'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

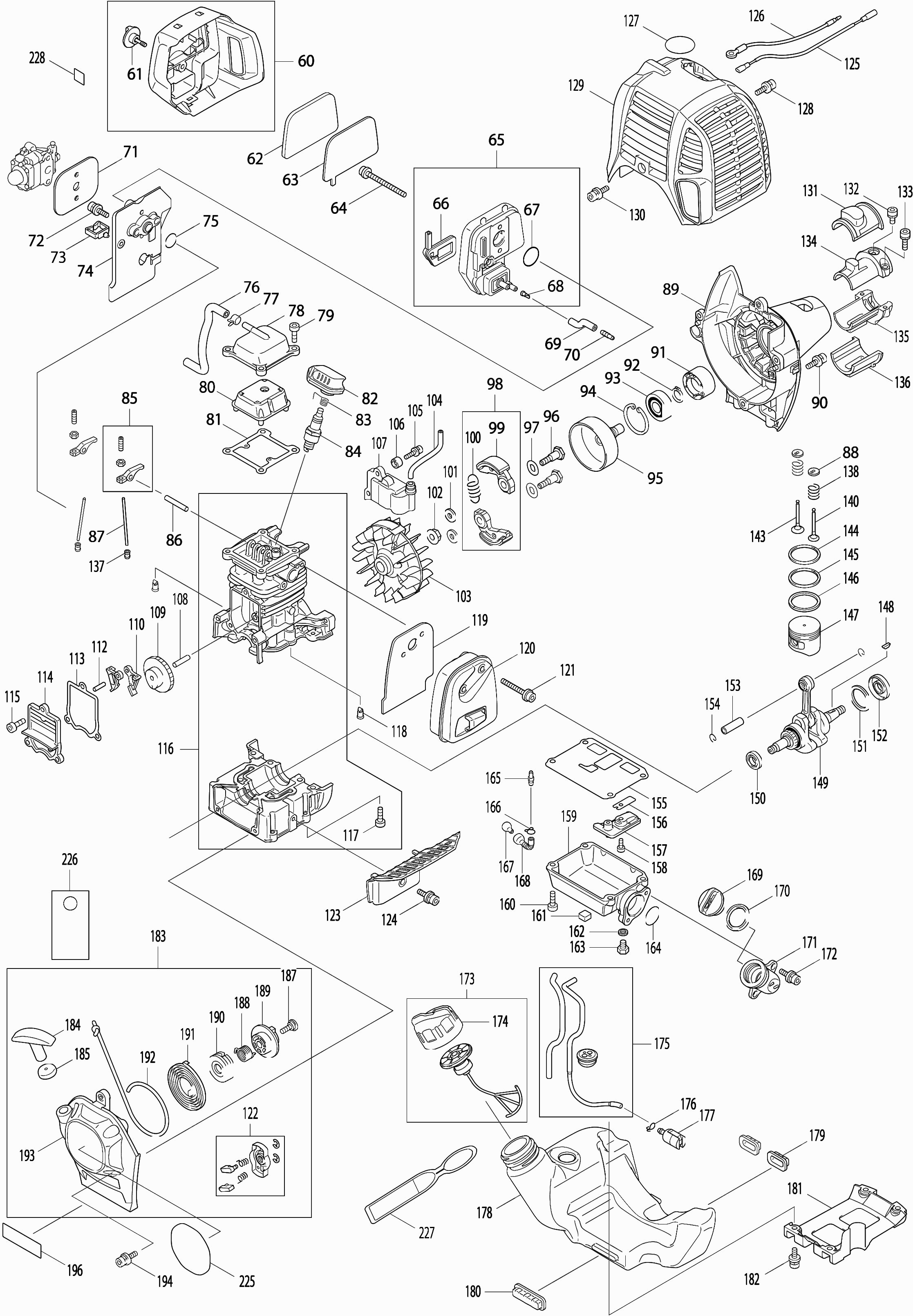

Tekeningen van de Makita EM2651UH
Onderdelen lijst van de Makita EM2651UH
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Gas/controlehandel | ||||
001 | 125775-1 | 15.56 | 18.83 | |
Tapschroef 4x18 | ||||
002 | 266326-2 | 0.83 | 1.00 | |
Handgreep set | ||||
003 | 188656-0 | 11.64 | 14.08 | |
Aansluitkabel | ||||
004 | 638705-8 | 1.32 | 1.60 | |
Kabelhouder | ||||
005 | 451081-1 | 1.12 | 1.36 | |
Kabelbeschermer | ||||
006 | 452005-0 | 2.58 | 3.12 | |
Gaskabel | ||||
007 | 168570-6 | 3.54 | 4.28 | |
Ontsluithendel | ||||
008 | 451083-7 | 1.12 | 1.36 | |
Torsieveer 7 | ||||
009 | 233541-3 | 1.12 | 1.36 | |
Torsieveer 11 | ||||
010 | 233540-5 | 1.18 | 1.43 | |
Gashendel | ||||
011 | 451084-5 | 1.39 | 1.68 | |
Niet meer leverbaar | ||||
012 | 451085-3 | |||
Schakelhendel | ||||
013 | 451082-9 | 1.12 | 1.36 | |
Bladveer | ||||
014 | 232251-9 | 1.12 | 1.36 | |
Handgreep set | ||||
015 | 188656-0 | 11.64 | 14.08 | |
Tapschroef 4x18 | ||||
016 | 266326-2 | 0.83 | 1.00 | |
Handgreep set | ||||
017 | 188659-4 | 11.64 | 14.08 | |
Handgreep set | ||||
018 | 188659-4 | 11.64 | 14.08 | |
Schroef 5x35 | ||||
019 | 911256-9 | 0.83 | 1.00 | |
Handgreepbuis | ||||
020 | 331862-8 | 11.64 | 14.08 | |
Niet meer leverbaar | ||||
021 | 168524-3 | |||
Handgreepbeugel | ||||
022 | 318429-9 | 3.77 | 4.56 | |
Handgreephouder | ||||
023 | 318428-1 | 4.22 | 5.11 | |
Drukveer 20 | ||||
024 | 233202-5 | 0.83 | 1.00 | |
Buishouder | ||||
025 | 318427-3 | 4.24 | 5.13 | |
Buisgreepbeugel | ||||
026 | 318426-5 | 3.77 | 4.56 | |
Inbusbout Ck M5x25mm | ||||
027 | 922241-7 | 0.83 | 1.00 | |
Bevestigingbeugel | ||||
028 | 195143-2 | 2.98 | 3.61 | |
Schroef Vk 20mm | ||||
029 | 911233-1 | 0.83 | 1.00 | |
Bescherming | ||||
030 | 422045-2 | 24.14 | 29.21 | |
Steel cpl | ||||
031 | 140431-2 | 21.03 | 25.45 | |
Waarschuwingslabel | ||||
032 | 891174-6 | 2.71 | 3.28 | |
Makita logo label | ||||
033 | 819312-8 | 2.58 | 3.12 | |
Schroef 5x35 | ||||
034 | 911256-9 | 0.83 | 1.00 | |
Niet meer leverbaar | ||||
035 | 324893-4 | |||
Inbusbout 5x10 | ||||
036 | 922206-9 | 0.94 | 1.14 | |
Tandwielhuisset Ebh253U A | ||||
037 | 123833-7 | 52.76 | 63.84 | |
Kogellager 609zz | ||||
040 | 210049-4 | 3.12 | 3.78 | |
Borgring S-9 | ||||
041 | 961005-4 | 0.83 | 1.00 | |
Seegering R24 | ||||
042 | 962113-4 | 0.83 | 1.00 | |
Inbusbout Ck M5x25mm | ||||
043 | 922241-7 | 0.83 | 1.00 | |
Metaalschroef Ck M8x10mm | ||||
044 | 265590-2 | 0.83 | 1.00 | |
Kogellager 626 | ||||
045 | 211019-6 | 3.54 | 4.28 | |
Tandwielset At3623 P | ||||
046 | 188902-1 | 38.62 | 46.73 | |
Kogellager 6001llu | ||||
049 | 211138-8 | 4.24 | 5.13 | |
Borgring R-28 | ||||
050 | 962106-1 | 0.83 | 1.00 | |
Beschermring | ||||
051 | 331861-0 | 6.88 | 8.32 | |
Borgring | ||||
052 | 346355-2 | 8.80 | 10.65 | |
Niet meer leverbaar | ||||
053 | 168526-9 | |||
Moer M10 | ||||
054 | 264025-0 | 1.92 | 2.32 | |
Beschermkap "mes" | ||||
055 | 452260-4 | 10.00 | 12.10 | |
Niet meer leverbaar | ||||
056 | 451097-6 | |||
Inbusschroef m6x25 | ||||
057 | 266280-0 | 0.83 | 1.00 | |
Klem voor kap | ||||
058 | 347012-5 | 1.58 | 1.91 | |
Niet meer leverbaar | ||||
060 | 125746-8 | |||
Vleugelbout M4 | ||||
061 | 265791-2 | 0.83 | 1.00 | |
Luchtfilter element | ||||
062 | 443141-3 | 2.58 | 3.12 | |
Luchtfilter element | ||||
063 | 443140-5 | 2.58 | 3.12 | |
Inbusbout M5x60 | ||||
064 | 266618-9 | 0.83 | 1.00 | |
Niet meer leverbaar | ||||
065 | 126004-5 | |||
Niet meer leverbaar | ||||
066 | 162324-3 | |||
O-ring 15 | ||||
067 | 213540-1 | 0.83 | 1.00 | |
Overdrukventiel | ||||
068 | 424316-3 | 2.58 | 3.12 | |
Niet meer leverbaar | ||||
069 | 422062-2 | |||
Verbindingsbus | ||||
070 | 325665-0 | 0.83 | 1.00 | |
Inlaatpakking | ||||
071 | 442153-3 | 0.83 | 1.00 | |
Niet meer leverbaar | ||||
072 | 922228-9 | |||
Klem | ||||
073 | 451825-9 | 0.83 | 1.00 | |
Spruitstuk | ||||
074 | 451729-5 | 2.36 | 2.86 | |
O-ring 12 | ||||
075 | 213547-7 | 0.97 | 1.17 | |
Ontluchtingspijp Ms335.4U A | ||||
076 | 422055-9 | 1.92 | 2.32 | |
Slangklem | ||||
077 | 345918-1 | 0.83 | 1.00 | |
Kleppendeksel | ||||
078 | 318745-9 | 6.37 | 7.71 | |
Met.schroef Ck Inb M5x16mm | ||||
079 | 266570-1 | 0.83 | 1.00 | |
Niet meer leverbaar | ||||
080 | 452795-5 | |||
Kleppendekselpakking | ||||
081 | 162304-9 | 1.12 | 1.36 | |
Bougiedop | ||||
082 | 424302-4 | 2.71 | 3.28 | |
Bougieveer Ebh253U A | ||||
083 | 324891-8 | 1.12 | 1.36 | |
Bougie | ||||
084 | 168534-0 | 11.26 | 13.62 | |
Kleppen arm | ||||
085 | 125554-7 | 4.24 | 5.13 | |
Pen 5mm | ||||
086 | 256200-2 | 0.83 | 1.00 | |
Kleppenpen | ||||
087 | 256865-0 | 0.83 | 1.00 | |
Klepborgring | ||||
088 | 325668-4 | 1.92 | 2.32 | |
Niet meer leverbaar | ||||
089 | 451735-0 | |||
Niet meer leverbaar | ||||
090 | 922228-9 | |||
Afstandbus | ||||
091 | 450569-8 | 0.94 | 1.14 | |
Borgring S-12 | ||||
092 | 961052-5 | 0.83 | 1.00 | |
Kogellager 6201ddu | ||||
093 | 210111-5 | 5.05 | 6.11 | |
Borgring R-32 | ||||
094 | 962151-6 | 0.83 | 1.00 | |
Koppelingstrommel | ||||
095 | 168609-5 | 10.00 | 12.10 | |
Inbusbout M6x25mm | ||||
096 | 266864-4 | 1.18 | 1.43 | |
Sluitring 8 | ||||
097 | 267817-6 | 0.83 | 1.00 | |
Niet meer leverbaar | ||||
098 | 125518-1 | |||
Koppelingschoen | ||||
099 | 168498-8 | 7.81 | 9.45 | |
Trekveer 7mm | ||||
100 | 231881-3 | 2.58 | 3.12 | |
Niet meer leverbaar | ||||
101 | 267812-6 | |||
Borgmoer | ||||
102 | 264039-9 | 0.83 | 1.00 | |
Vliegwiel | ||||
103 | 318569-3 | 10.46 | 12.66 | |
Slang Ms246.4 A | ||||
104 | 444021-6 | 0.83 | 1.00 | |
Inbusbout M4x20mm | ||||
105 | 266602-4 | 0.83 | 1.00 | |
Afstandbus | ||||
106 | 452049-0 | 0.83 | 1.00 | |
Ontsteking | ||||
107 | 161483-0 | 29.24 | 35.38 | |
Pen 5Mm Ebh253U A | ||||
108 | 268238-5 | 0.83 | 1.00 | |
Tuimelaartandwiel | ||||
109 | 125552-1 | 21.96 | 26.57 | |
Nokken tiller | ||||
110 | 313169-4 | 2.58 | 3.12 | |
Pen 4Mm Ebh253U A | ||||
112 | 268239-3 | 0.83 | 1.00 | |
Carterdekselpakking | ||||
113 | 162274-2 | 1.58 | 1.91 | |
Carterdeksel | ||||
114 | 318443-5 | 3.95 | 4.78 | |
Met.schroef Ck Inb M5x16mm | ||||
115 | 266570-1 | 0.83 | 1.00 | |
Cilinderblok assy | ||||
116 | 135478-9 | 124.51 | 150.66 | |
Met.schroef Ck Inb M5x16mm | ||||
117 | 266570-1 | 0.83 | 1.00 | |
Controle klep | ||||
118 | 424201-0 | 1.58 | 1.91 | |
Uitlaatpakking Ms246.4 A | ||||
119 | 346331-6 | 2.98 | 3.61 | |
Uitlaat | ||||
120 | 168554-4 | 6.88 | 8.32 | |
Inbusbout M5x40mm Ck | ||||
121 | 266440-4 | 0.97 | 1.17 | |
Poelie | ||||
122 | 168471-8 | 7.21 | 8.72 | |
Uitlaatplaat | ||||
123 | 451731-8 | 0.95 | 1.15 | |
Inbusbout Ck M5x14mm | ||||
124 | 922218-2 | 0.83 | 1.00 | |
Draadboom | ||||
125 | 638707-4 | 1.32 | 1.60 | |
Draadboom | ||||
126 | 638708-2 | 2.98 | 3.61 | |
Label "4-stakt" | ||||
127 | 808633-3 | 2.71 | 3.28 | |
Inbusbout Ck M5x14mm | ||||
128 | 922218-2 | 0.83 | 1.00 | |
Niet meer leverbaar | ||||
129 | 451734-2 | |||
Inbusbout Ck M5x14mm | ||||
130 | 922218-2 | 0.83 | 1.00 | |
Dempingsrubber | ||||
131 | 424082-2 | 1.39 | 1.68 | |
Inbusbout 5x12 | ||||
132 | 922211-6 | 0.83 | 1.00 | |
Inbusbout 5x18 | ||||
133 | 922226-3 | 0.83 | 1.00 | |
Houder-, pijp | ||||
134 | 318249-1 | 2.71 | 3.28 | |
Houder-, pijp | ||||
135 | 318250-6 | 2.71 | 3.28 | |
Dempingsrubber | ||||
136 | 424083-0 | 1.39 | 1.68 | |
Afstandhouder Ebh253U A | ||||
137 | 424200-2 | 0.83 | 1.00 | |
Drukveer 9 | ||||
138 | 234108-0 | 2.36 | 2.86 | |
Niet meer leverbaar | ||||
140 | 325669-2 | |||
Inlaatklep | ||||
143 | 326367-1 | 4.44 | 5.37 | |
Niet meer leverbaar | ||||
144 | 257298-2 | |||
Onderdelenset | ||||
145 | 196595-0 | 20.08 | 24.30 | |
Niet meer leverbaar | ||||
146 | 257300-1 | |||
Zuiger | ||||
147 | 318441-9 | 8.80 | 10.65 | |
Inlegspie 3 | ||||
148 | 254040-2 | 2.58 | 3.12 | |
Krukas | ||||
149 | 123774-7 | 26.69 | 32.29 | |
Niet meer leverbaar | ||||
150 | 213769-9 | |||
Sluitring 23 | ||||
151 | 267400-9 | 1.32 | 1.60 | |
Keerring 12 | ||||
152 | 213147-3 | 1.92 | 2.32 | |
Zuigerpen | ||||
153 | 257781-9 | 2.58 | 3.12 | |
Borgring tbv zuigerpen | ||||
154 | 233976-8 | 0.83 | 1.00 | |
Niet meer leverbaar | ||||
155 | 162323-5 | |||
Toevoerklep | ||||
156 | 346083-9 | 1.32 | 1.60 | |
Borgplaat | ||||
157 | 318590-2 | 3.54 | 4.28 | |
Inbusbout M4x10 | ||||
158 | 922112-8 | 0.83 | 1.00 | |
Karterdeksel | ||||
159 | 318588-9 | 7.21 | 8.72 | |
Met.schroef Ck Inb M5x16mm | ||||
160 | 266570-1 | 0.83 | 1.00 | |
Stootbuffer | ||||
161 | 424344-8 | 0.83 | 1.00 | |
Pakkingring | ||||
162 | 346305-7 | 0.83 | 1.00 | |
Carterbout M6x8mm | ||||
163 | 266611-3 | 0.83 | 1.00 | |
O-ring 20 | ||||
164 | 213548-5 | 1.58 | 1.91 | |
Niet meer leverbaar | ||||
165 | 325898-7 | |||
Slangklem | ||||
166 | 282020-8 | 0.83 | 1.00 | |
Niet meer leverbaar | ||||
167 | 325666-8 | |||
Olieleiding | ||||
168 | 424301-6 | 3.37 | 4.08 | |
Oliedop | ||||
169 | 452047-4 | 1.32 | 1.60 | |
Pakking | ||||
170 | 424343-0 | 0.83 | 1.00 | |
Oliepijp | ||||
171 | 452048-2 | 2.58 | 3.12 | |
Inbusbout Ck M5x14mm | ||||
172 | 922218-2 | 0.83 | 1.00 | |
Tankdop cpl | ||||
173 | 125728-0 | 11.64 | 14.08 | |
Niet meer leverbaar | ||||
174 | 451739-2 | |||
Opvoerslang | ||||
175 | 168755-4 | 4.82 | 5.83 | |
Slangklem | ||||
176 | 282020-8 | 0.83 | 1.00 | |
Brandstoffilter | ||||
177 | 163518-3 | 2.98 | 3.61 | |
Benzinetank | ||||
178 | 451736-8 | 9.22 | 11.16 | |
Dempingsrubber | ||||
179 | 424080-6 | 0.83 | 1.00 | |
Dempingsrubber | ||||
180 | 424081-4 | 0.83 | 1.00 | |
Tanksteun | ||||
181 | 451737-6 | 1.58 | 1.91 | |
Inbusbout Ck M5x14mm | ||||
182 | 922218-2 | 0.83 | 1.00 | |
Startinrichting | ||||
183 | 195309-4 | 21.03 | 25.45 | |
Startergreep | ||||
184 | 424319-7 | 2.58 | 3.12 | |
Niet meer leverbaar | ||||
185 | 424359-5 | |||
Niet meer leverbaar | ||||
187 | 266585-8 | |||
Dempingsveer Ms246.4 A | ||||
188 | 233578-0 | 4.24 | 5.13 | |
Nokkenplaat | ||||
189 | 452275-1 | 2.98 | 3.61 | |
Koordhaspel | ||||
190 | 452274-3 | 5.69 | 6.88 | |
starterveer | ||||
191 | 232258-5 | 5.44 | 6.58 | |
Starterkoord | ||||
192 | 444024-0 | 1.32 | 1.60 | |
Niet meer leverbaar | ||||
193 | 451732-6 | |||
Met.Schroef Ph2 M5X16Mm Ck A | ||||
194 | 922223-9 | 0.83 | 1.00 | |
Label "makita" | ||||
196 | 816565-0 | 2.58 | 3.12 | |

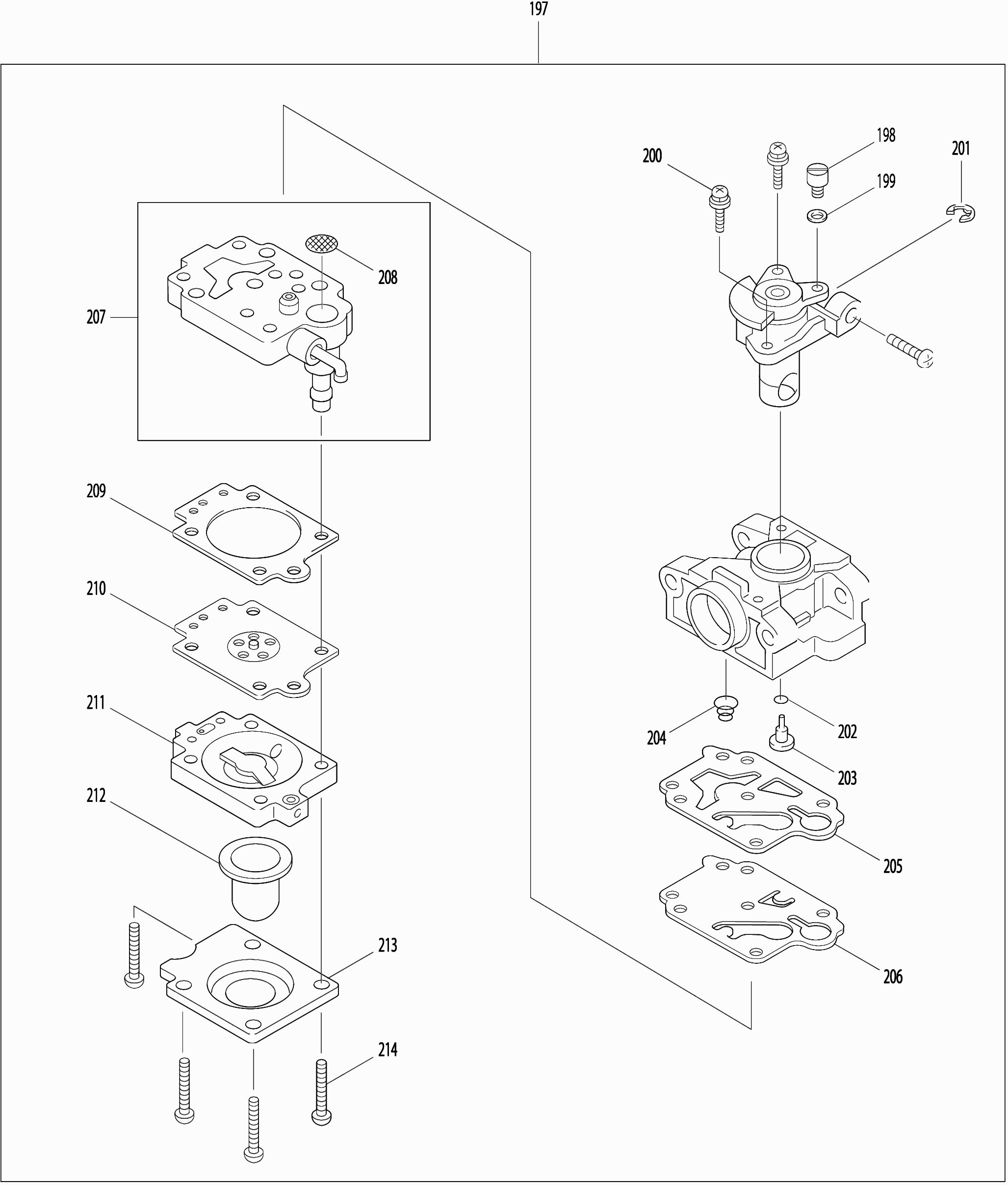

Carburateur | ||||
197 | 168762-7 | 56.40 | 68.24 | |
Zwenkelement | ||||
198 | 325922-6 | 3.95 | 4.78 | |
Niet meer leverbaar | ||||
199 | 413140-9 | |||
Met.schroef Ph2 M3x18mm Ck | ||||
200 | 266581-6 | 1.12 | 1.36 | |
Seegering E-3 A | ||||
201 | 257964-1 | 1.92 | 2.32 | |
O-ring 2 | ||||
202 | 213538-8 | 1.92 | 2.32 | |
Gasnaald | ||||
203 | 325985-2 | 7.81 | 9.45 | |
Drukveer 5-9mm | ||||
204 | 234183-6 | 2.71 | 3.28 | |
Membraampakking | ||||
205 | 442155-9 | 2.26 | 2.73 | |
Pomp diafragma | ||||
206 | WJ00009599 | 3.77 | 4.56 | |
Niet meer leverbaar | ||||
207 | 140437-0 | |||
Niet meer leverbaar | ||||
208 | 352010-6 | |||
Membraampakking | ||||
209 | 442154-1 | 2.26 | 2.73 | |
Membraam | ||||
210 | 168620-7 | 13.16 | 15.92 | |
Luchtzuiverhuis Ebh253U A | ||||
211 | 140438-8 | 10.00 | 12.10 | |
Opvoerpomp | ||||
212 | 424314-7 | 3.37 | 4.08 | |
Pompdeksel Ebh253U A | ||||
213 | 346270-0 | 3.37 | 4.08 | |
Niet meer leverbaar | ||||
214 | 266582-4 | |||
Revet | ||||
220 | 413143-3 | 0.83 | 1.00 | |
Draadboom | ||||
221 | 638706-6 | 1.32 | 1.60 | |
Meshouder | ||||
222 | 135398-7 | 7.50 | 9.08 | |
Tapschroef 4x18 | ||||
223 | 266326-2 | 0.83 | 1.00 | |
Niet meer leverbaar | ||||
224 | 346074-0 | |||
Model label | ||||
225 | 891177-0 | 2.58 | 3.12 | |
Waarschuwingslabel | ||||
226 | 819430-2 | 2.58 | 3.12 | |
Waarschuwingslabel "fuel" | ||||
227 | 810455-9 | 2.71 | 3.28 | |
Indicatielabel | ||||
228 | 891985-9 | 2.58 | 3.12 | |
Sluitring 6Mm A | ||||
229 | 267214-6 | 0.83 | 1.00 |
