Makita EM4351UH tekeningen en onderdelen

Exact typenummer:
EM4351UH
EM4351UH

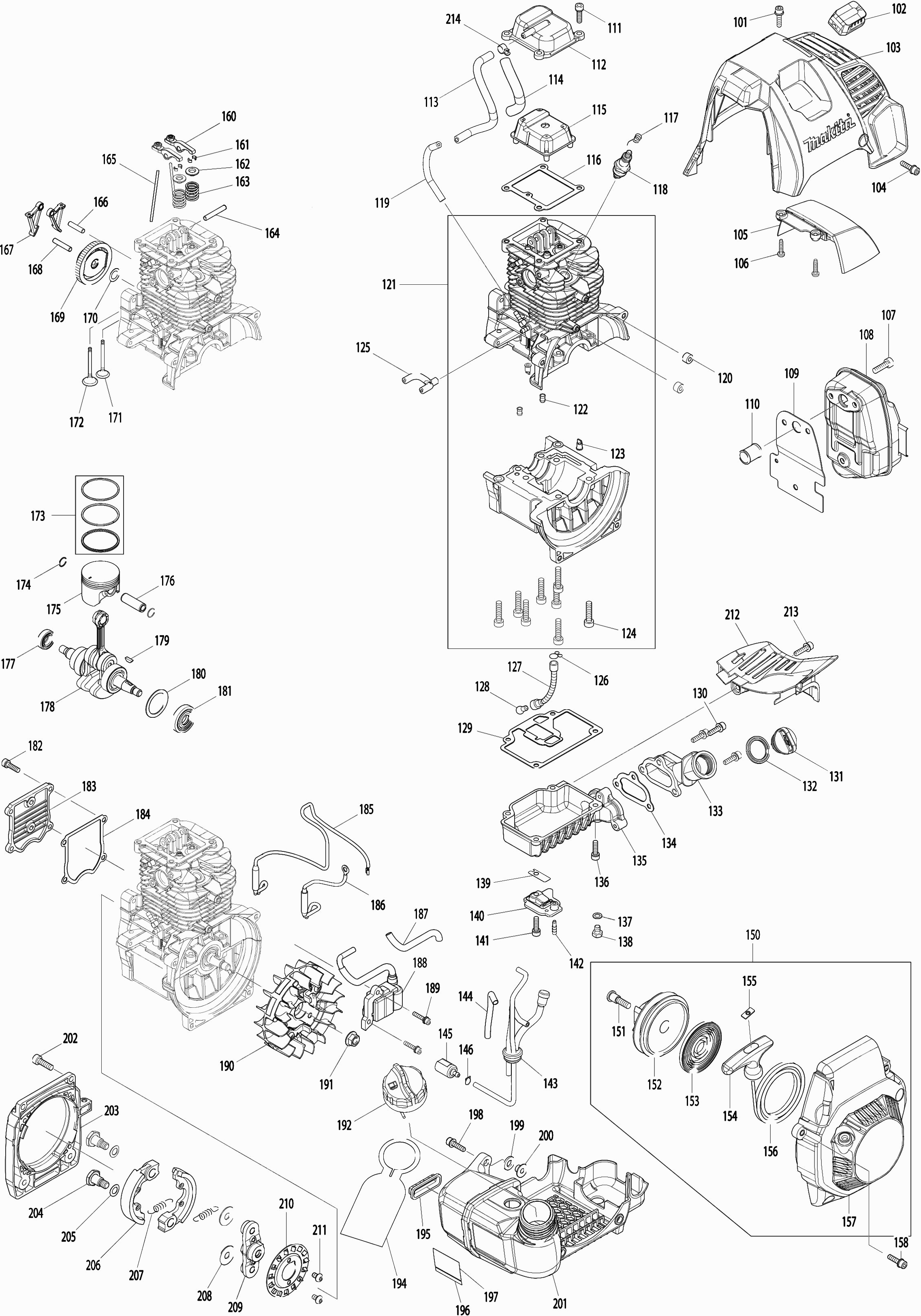

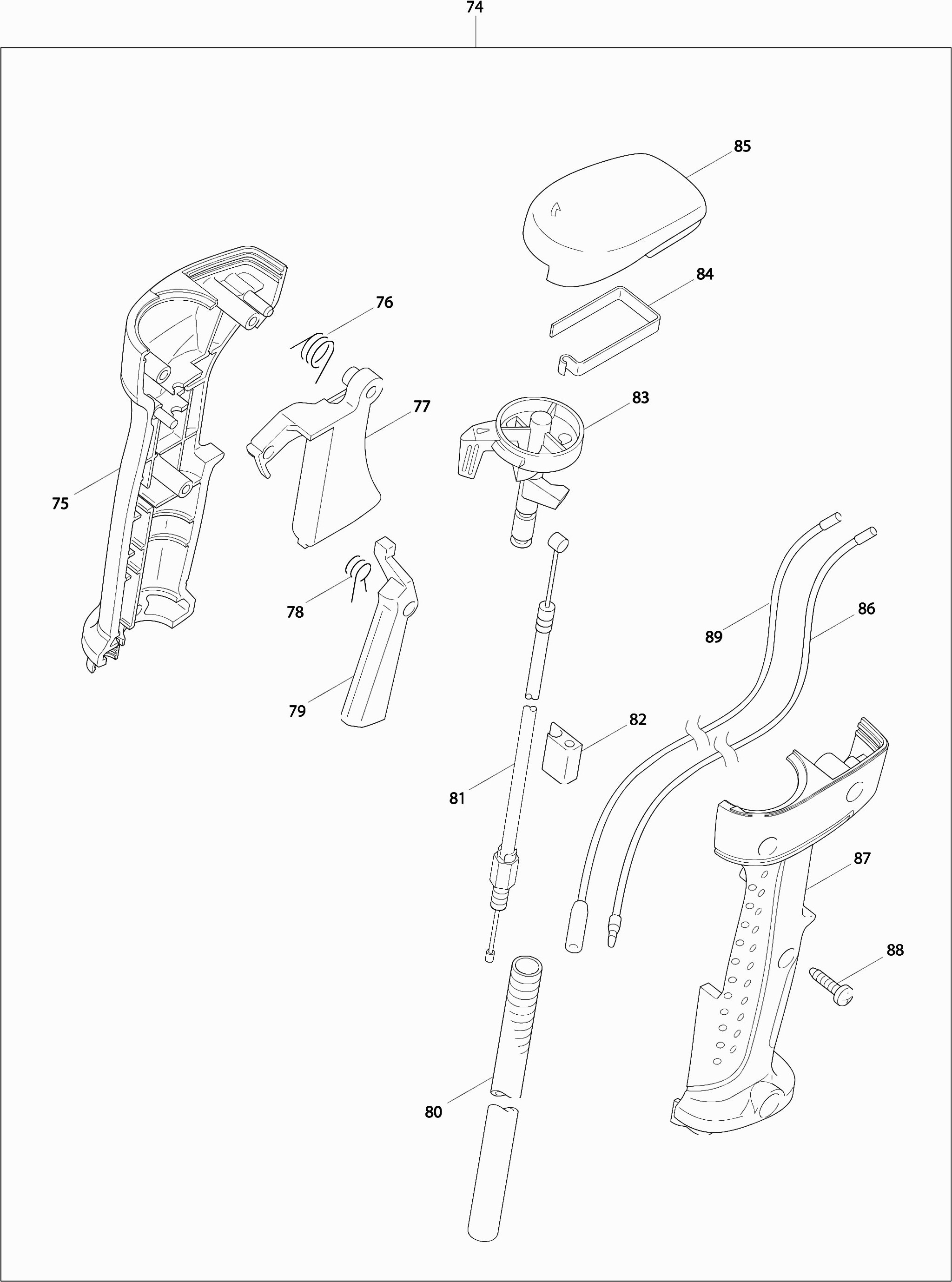

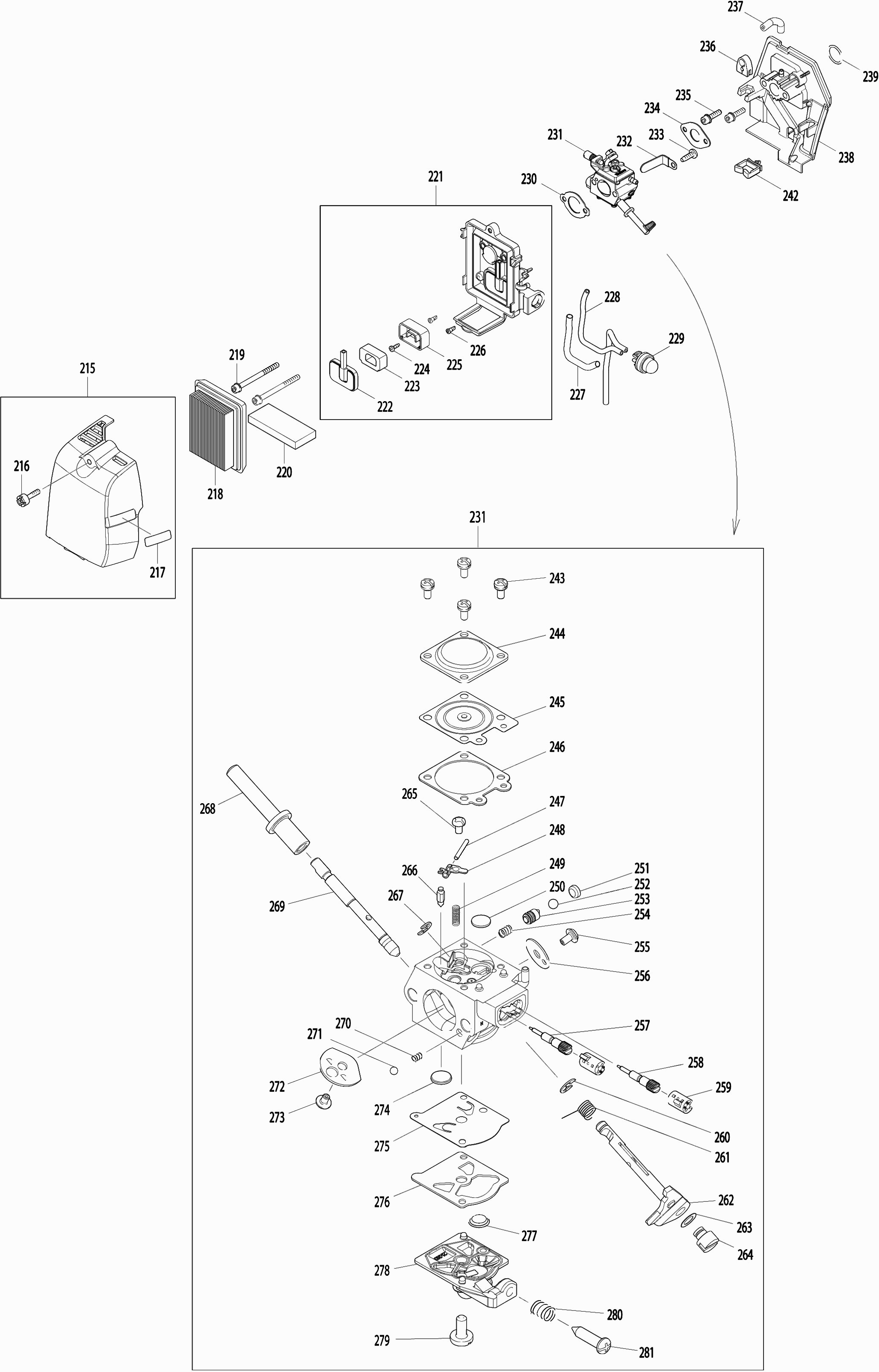

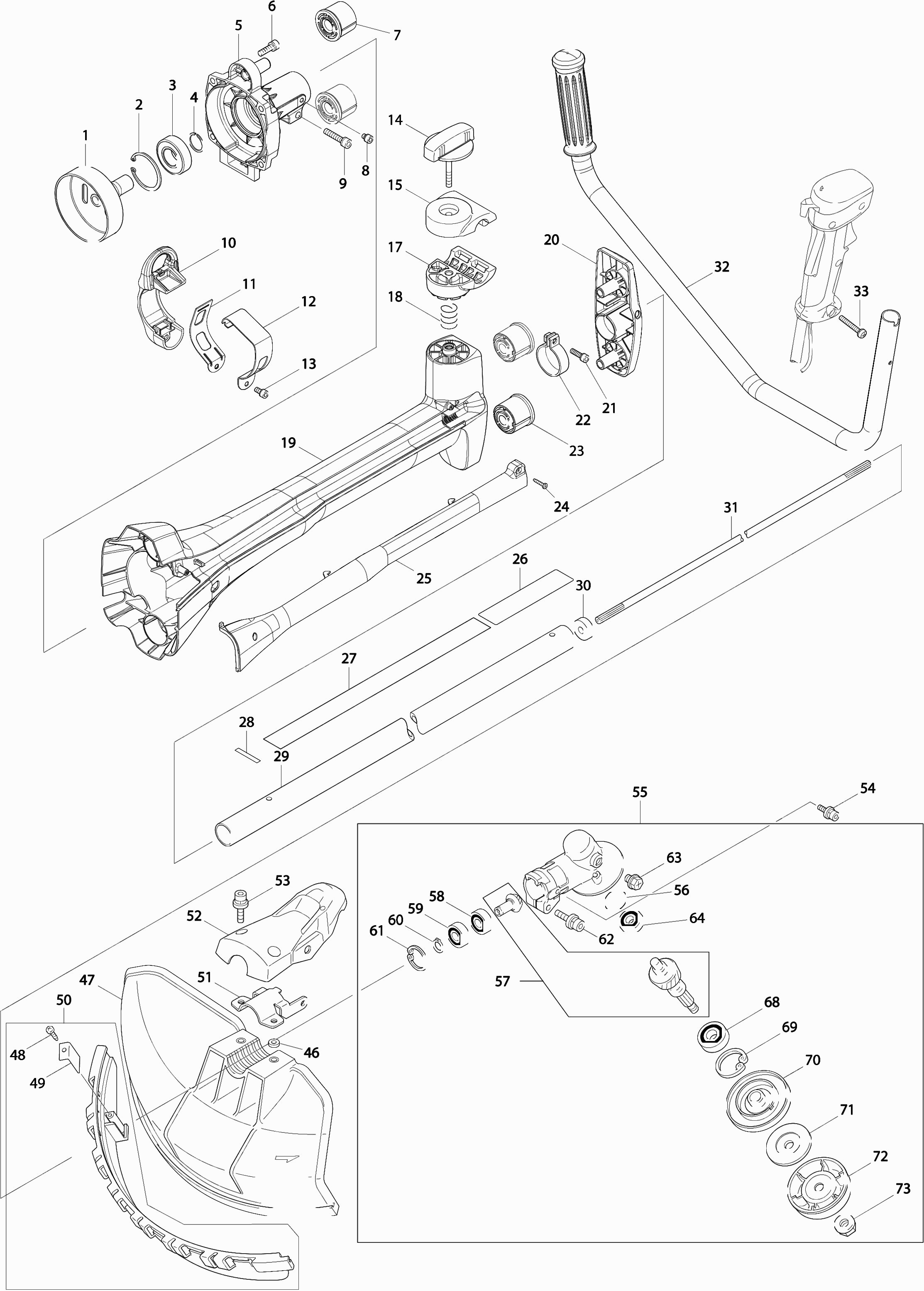

Tekeningen van de MAKITA EM4351UH
Onderdelen lijst van de MAKITA EM4351UH
Op deze pagina kunt u onderdelen toevoegen aan de winkelwagen, door het aantal te selecteren en daarna de knop erachter te klikken. Wanneer u klaar bent met het uitzoeken van de juiste onderdelen, kunt u onder aan de pagina op de knop "Uw winkelwagen" klikken. De prijzen hieronder zijn inclusief btw. Het exacte btw bedrag wordt in de winkelwagen berekend op basis van het land waarin u het pakket wenst te ontvangen.
Koppelingstrommel | ||||
001 | 168712-2 | Koppelingstrommel | € 22.02 | |
Borgring R-42 | ||||
002 | 962201-7 | Borgring R-42 | € 1.02 | |
Kogellager 6004llu | ||||
003 | 211332-2 | Kogellager 6004llu | € 6.68 | |
Borgring Wr20 | ||||
004 | 961090-7 | Borgring Wr20 | € 1.00 | |
Koppelingstrommel | ||||
005 | 318849-7 | Koppelingstrommel | € 16.31 | |
Inbusbout M6x20 | ||||
006 | 265905-3 | Inbusbout M6x20 | € 1.00 | |
Rubber bus | ||||
007 | 424488-4 | Rubber bus | € 10.96 | |
Schroef | ||||
008 | 922201-9 | Schroef | € 1.00 | |
Zeskant bout 6x30 | ||||
009 | 922351-0 | Zeskant bout 6x30 | € 1.00 | |
Draagoog Ms4300.4 A | ||||
010 | 456033-7 | Draagoog Ms4300.4 A | € 5.30 | |
Beugel | ||||
011 | 346572-4 | Beugel | € 2.83 | |
Beugel R | ||||
012 | 346571-6 | Beugel R | € 2.83 | |
Inbusschroef | ||||
013 | 265991-4 | Inbusschroef | € 1.00 | |
Sternkop 57mm | ||||
014 | 168796-0 | Sternkop 57mm | € 4.14 | |
Handgreepbeugel | ||||
015 | 318425-7 | Handgreepbeugel | € 5.95 | |
Niet meer leverbaar | ||||
017 | 318860-9 | Niet meer leverbaar | ||
Drukveer 16 | ||||
018 | 233309-7 | Drukveer 16 | € 1.74 | |
Steelbehuizing | ||||
019 | 453526-5 | Steelbehuizing | € 16.31 | |
Behuizinghouder | ||||
020 | 453528-1 | Behuizinghouder | € 4.65 | |
Inbusbout 5x18 | ||||
021 | 922226-3 | Inbusbout 5x18 | € 1.00 | |
Steelklem 33mm | ||||
022 | 346590-2 | Steelklem 33mm | € 1.74 | |
Rubber bus | ||||
023 | 424488-4 | Rubber bus | € 10.96 | |
Tapschroef 3x16 | ||||
024 | 266130-9 | Tapschroef 3x16 | € 1.00 | |
Huisdeksel | ||||
025 | 453527-3 | Huisdeksel | € 6.68 | |
Makita logo label | ||||
026 | 819312-8 | Makita logo label | € 2.83 | |
Waarschuwingslabel | ||||
027 | 898809-0 | Waarschuwingslabel | € 14.45 | |
Label Serienr Em4351Uh * | ||||
028 | 801D20-9 | Label Serienr Em4351Uh * | € 2.83 | |
Steel cpl | ||||
029 | 141335-1 | Steel cpl | € 46.98 | |
Vilten ring 8mm | ||||
030 | 443146-3 | Vilten ring 8mm | € 1.00 | |
As | ||||
031 | 326153-0 | As | € 20.10 | |
Handgreepbeugel | ||||
032 | 141584-0 | Handgreepbeugel | € 20.10 | |
Schroef 5x35 | ||||
033 | 911256-9 | Schroef 5x35 | € 1.00 | |
Revet | ||||
046 | 413143-3 | Revet | € 1.00 | |
Beschermkap "mes" | ||||
047 | 452259-9 | Beschermkap "mes" | € 10.89 | |
Tapschroef 4x18 | ||||
048 | 266326-2 | Tapschroef 4x18 | € 1.00 | |
Niet meer leverbaar | ||||
049 | 346074-0 | Niet meer leverbaar | ||
Meshouder | ||||
050 | 135398-7 | Meshouder | € 8.17 | |
Montagebeugel | ||||
051 | 346072-4 | Montagebeugel | € 2.83 | |
Afdekkap | ||||
052 | 451090-0 | Afdekkap | € 3.70 | |
Inbusbout M6x30 | ||||
053 | 266579-3 | Inbusbout M6x30 | € 1.00 | |
Inbusbout M5x14mm | ||||
054 | 266865-2 | Inbusbout M5x14mm | € 1.00 | |
Tandwielhuisset Ms335.4C A | ||||
055 | 123835-3 | Tandwielhuisset Ms335.4C A | € 46.98 | |
O-ring 32 | ||||
056 | 213459-4 | O-ring 32 | € 1.02 | |
Niet meer leverbaar | ||||
057 | 188865-1 | Niet meer leverbaar | ||
Kogellager 6000 | ||||
058 | 211064-1 | Kogellager 6000 | € 5.95 | |
Kogellager 6000rd | ||||
059 | 211062-5 | Kogellager 6000rd | € 4.65 | |
Borgring S-10 | ||||
060 | 961006-2 | Borgring S-10 | € 1.00 | |
Borgring R-26 A | ||||
061 | 962105-3 | Borgring R-26 A | € 1.00 | |
Inbusbout M6x30 | ||||
062 | 922353-6 | Inbusbout M6x30 | € 1.00 | |
Metaalschroef Ck M8x10mm | ||||
063 | 265590-2 | Metaalschroef Ck M8x10mm | € 1.00 | |
Kogellager 629Zz A | ||||
064 | 210084-2 | Kogellager 629Zz A | € 1.23 | |
Niet meer leverbaar | ||||
068 | 210116-5 | Niet meer leverbaar | ||
Borgring R-32 | ||||
069 | 962151-6 | Borgring R-32 | € 1.00 | |
Beschermring 25,4mm | ||||
070 | 332114-0 | Beschermring 25,4mm | € 7.55 | |
Borgring | ||||
071 | 346355-2 | Borgring | € 9.66 | |
Beschermkom | ||||
072 | 168526-9 | Beschermkom | € 6.29 | |
Moer M10 | ||||
073 | 264025-0 | Moer M10 | € 2.11 | |
Controlehandel | ||||
074 | 126114-8 | Controlehandel | € 43.66 | |
Handgreepset | ||||
075A | 188657-8 | Handgreepset | € 8.57 | |
Niet meer leverbaar | ||||
075B | 183A09-4 | Niet meer leverbaar | ||
Torsieveer 11 | ||||
076 | 233540-5 | Torsieveer 11 | € 1.23 | |
Gashendel | ||||
077 | 451084-5 | Gashendel | € 1.45 | |
Torsieveer 7 | ||||
078 | 233541-3 | Torsieveer 7 | € 1.23 | |
Ontsluithendel | ||||
079 | 451083-7 | Ontsluithendel | € 1.23 | |
Niet meer leverbaar | ||||
080 | 453524-9 | Niet meer leverbaar | ||
Controle kabel | ||||
081 | 168711-4 | Controle kabel | € 5.30 | |
Kabelhouder | ||||
082 | 451081-1 | Kabelhouder | € 1.23 | |
Schakelaarhandel | ||||
083 | 451500-7 | Schakelaarhandel | € 1.23 | |
Bladveer | ||||
084 | 232251-9 | Bladveer | € 1.23 | |
Niet meer leverbaar | ||||
085A | 451253-8 | Niet meer leverbaar | ||
Deksel tbv controlehandel | ||||
085B | 455723-9 | Deksel tbv controlehandel | € 1.00 | |
Draad | ||||
086 | 638972-5 | Draad | € 2.11 | |
Handgreepset | ||||
087A | 188657-8 | Handgreepset | € 8.57 | |
Niet meer leverbaar | ||||
087B | 183A09-4 | Niet meer leverbaar | ||
Tapschroef 4x18 | ||||
088 | 266326-2 | Tapschroef 4x18 | € 1.00 | |
Draad | ||||
089 | 638973-3 | Draad | € 1.74 | |
Inbusbout 5x20 | ||||
101 | 922232-8 | Inbusbout 5x20 | € 1.02 | |
Bougiedop | ||||
102 | 424302-4 | Bougiedop | € 2.83 | |
Niet meer leverbaar | ||||
103A | 453535-4 | Niet meer leverbaar | ||
Cilinderkap | ||||
103B | 455103-9 | Cilinderkap | € 14.45 | |
Wisselplaat | ||||
103B1 | 455102-1 | Wisselplaat | € 1.02 | |
Tapschroef 4X14 Ga7020 A | ||||
103B2 | 266385-6 | Tapschroef 4X14 Ga7020 A | € 1.00 | |
Inbusbout 5x20 | ||||
104 | 922232-8 | Inbusbout 5x20 | € 1.02 | |
Cilinderkap | ||||
105 | 453536-2 | Cilinderkap | € 3.70 | |
Tapschroef 4x18 | ||||
106 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
Inbusbout M6X20 Lf1000 | ||||
107 | 922332-4 | Inbusbout M6X20 Lf1000 | € 1.00 | |
Uitlaat | ||||
108 | 168715-6 | Uitlaat | € 12.34 | |
Uitlaatpakking | ||||
109 | 346574-0 | Uitlaatpakking | € 2.11 | |
Afstandbus | ||||
110 | 331987-8 | Afstandbus | € 1.23 | |
Inbusbout 5x18 | ||||
111 | 922226-3 | Inbusbout 5x18 | € 1.00 | |
Kleppendeksel "outer" | ||||
112 | 318850-2 | Kleppendeksel "outer" | € 5.95 | |
Slang 5x160mm | ||||
113 | 422091-5 | Slang 5x160mm | € 1.74 | |
Buitenmantel | ||||
114 | 454424-6 | Buitenmantel | € 1.45 | |
Kleppendeksel "inner" | ||||
115 | 453529-9 | Kleppendeksel "inner" | € 1.74 | |
Kleppendekselpakking | ||||
116 | 162335-8 | Kleppendekselpakking | € 2.11 | |
Bougieveer Ebh253U A | ||||
117 | 324891-8 | Bougieveer Ebh253U A | € 1.23 | |
Bougie Cmr6a | ||||
118 | 965603030 | Bougie Cmr6a | € 12.34 | |
Slang 3x85mm | ||||
119 | 422090-7 | Slang 3x85mm | € 1.00 | |
Afstandbus | ||||
120 | 452049-0 | Afstandbus | € 1.00 | |
Niet meer leverbaar | ||||
121 | 135557-3 | Niet meer leverbaar | ||
Afstandhouder Ebh253U A | ||||
122 | 424200-2 | Afstandhouder Ebh253U A | € 1.00 | |
Controle klep | ||||
123 | 424201-0 | Controle klep | € 1.74 | |
Inbusbout M6X25 P * | ||||
124 | 922342-1 | Inbusbout M6X25 P * | € 1.00 | |
Luchtpijp | ||||
125 | 422099-9 | Luchtpijp | € 3.70 | |
Slangklem | ||||
126 | 282020-8 | Slangklem | € 1.00 | |
Olieleiding | ||||
127 | 424301-6 | Olieleiding | € 3.70 | |
Oliegewicht | ||||
128 | 325666-8 | Oliegewicht | € 1.74 | |
Carterpakking | ||||
129 | 162337-4 | Carterpakking | € 2.83 | |
Inbusbout M5x18mm | ||||
130 | 266760-6 | Inbusbout M5x18mm | € 1.02 | |
Oliedop | ||||
131 | 452047-4 | Oliedop | € 1.45 | |
Pakking | ||||
132 | 424343-0 | Pakking | € 1.00 | |
Oliepijp | ||||
133 | 453538-8 | Oliepijp | € 14.45 | |
Pakking | ||||
134 | 162338-2 | Pakking | € 1.23 | |
Carter | ||||
135 | 318854-4 | Carter | € 13.94 | |
Inbusbout 5x18 | ||||
136 | 922226-3 | Inbusbout 5x18 | € 1.00 | |
Pakkingring | ||||
137 | 346305-7 | Pakkingring | € 1.00 | |
Carterbout M6x8mm | ||||
138 | 266611-3 | Carterbout M6x8mm | € 1.00 | |
Inlaat membraam | ||||
139 | 346398-4 | Inlaat membraam | € 1.00 | |
Borgrplaat | ||||
140 | 318851-0 | Borgrplaat | € 2.83 | |
Inbusbout 5x18 | ||||
141 | 922226-3 | Inbusbout 5x18 | € 1.00 | |
Verbindingsbus | ||||
142 | 325665-0 | Verbindingsbus | € 1.00 | |
Benzineslang | ||||
143 | 168724-5 | Benzineslang | € 22.02 | |
Slang 6x80mm | ||||
144 | 454426-2 | Slang 6x80mm | € 1.00 | |
Brandstoffilter | ||||
145 | 163518-3 | Brandstoffilter | € 3.27 | |
Slangklem | ||||
146 | 282020-8 | Slangklem | € 1.00 | |
Startinrichting assy | ||||
150 | 126119-8 | Startinrichting assy | € 43.66 | |
Niet meer leverbaar | ||||
151 | 266634-1 | Niet meer leverbaar | ||
Koordhaspel | ||||
152 | 452288-2 | Koordhaspel | € 16.31 | |
Starterveer Bbx7600 A | ||||
153 | SG00000014 | Starterveer Bbx7600 A | € 5.30 | |
Niet meer leverbaar | ||||
154 | 424361-8 | Niet meer leverbaar | ||
Niet meer leverbaar | ||||
155 | 424360-0 | Niet meer leverbaar | ||
Startkoord | ||||
156 | 444027-4 | Startkoord | € 5.95 | |
Niet meer leverbaar | ||||
157 | 453534-6 | Niet meer leverbaar | ||
Inbusbout 5x20 | ||||
158 | 922232-8 | Inbusbout 5x20 | € 1.02 | |
Kleppen arm | ||||
160 | 126116-4 | Kleppen arm | € 3.70 | |
Splitpen | ||||
161 | 331990-9 | Splitpen | € 1.00 | |
Borgring | ||||
162 | 331991-7 | Borgring | € 1.23 | |
Drukveer 11 | ||||
163 | 234238-7 | Drukveer 11 | € 1.23 | |
Pen 5mm | ||||
164 | 256200-2 | Pen 5mm | € 1.00 | |
Kleppenpen | ||||
165 | 256866-8 | Kleppenpen | € 1.00 | |
Pen 5Mm Ebh253U A | ||||
166 | 268238-5 | Pen 5Mm Ebh253U A | € 1.00 | |
Nokken tiller | ||||
167 | 313236-5 | Nokken tiller | € 1.45 | |
Pin 5 | ||||
168 | 256186-0 | Pin 5 | € 1.02 | |
Niet meer leverbaar | ||||
169 | 126556-6 | Niet meer leverbaar | ||
Kunststo ring 10mm | ||||
170 | 261127-3 | Kunststo ring 10mm | € 1.00 | |
Niet meer leverbaar | ||||
171 | 326498-6 | Niet meer leverbaar | ||
Inlaatklep | ||||
172 | 326157-2 | Inlaatklep | € 5.95 | |
Zuigerveerset | ||||
173 | 196667-1 | Zuigerveerset | € 22.02 | |
Borgring | ||||
174 | 233983-1 | Borgring | € 1.00 | |
Zuiger | ||||
175 | 318853-6 | Zuiger | € 8.57 | |
Zuigerpen | ||||
176 | 268285-6 | Zuigerpen | € 2.47 | |
Keerring 12mm | ||||
177 | 213685-5 | Keerring 12mm | € 7.55 | |
Krukas | ||||
178 | 126121-1 | Krukas | € 75.87 | |
Inlegspie 3 | ||||
179 | 254040-2 | Inlegspie 3 | € 2.83 | |
Sluitring 26 Ms335.4U A | ||||
180 | 267425-3 | Sluitring 26 Ms335.4U A | € 1.00 | |
Keerring 12mm | ||||
181 | 213537-0 | Keerring 12mm | € 2.83 | |
Schroef 5x16 | ||||
182 | 911225-0 | Schroef 5x16 | € 1.00 | |
Krukashuisdeksel | ||||
183 | 318856-0 | Krukashuisdeksel | € 2.47 | |
Pakking | ||||
184 | 162334-0 | Pakking | € 2.11 | |
Draad | ||||
185 | 638974-1 | Draad | € 1.23 | |
Draad | ||||
186 | 638975-9 | Draad | € 1.45 | |
Slang Ms246.4 A | ||||
187 | 444021-6 | Slang Ms246.4 A | € 1.00 | |
Ontsteking | ||||
188 | 168714-8 | Ontsteking | € 40.46 | |
Inbusbout M4x20mm | ||||
189 | 266602-4 | Inbusbout M4x20mm | € 1.00 | |
Vliegwiel | ||||
190 | 126122-9 | Vliegwiel | € 22.02 | |
Borgmoer | ||||
191 | 264039-9 | Borgmoer | € 1.00 | |
Tankdop cpl | ||||
192 | 125728-0 | Tankdop cpl | € 13.94 | |
Waarschuwingslabel "fuel" | ||||
194 | 810455-9 | Waarschuwingslabel "fuel" | € 2.83 | |
Dempingsrubber | ||||
195 | 424081-4 | Dempingsrubber | € 1.00 | |
Niet meer leverbaar | ||||
196 | 897220-3 | Niet meer leverbaar | ||
Niet meer leverbaar | ||||
197 | 898842-2 | Niet meer leverbaar | ||
Inbusbout 5x20 | ||||
198 | 922232-8 | Inbusbout 5x20 | € 1.02 | |
Revet "rubber" 8mm | ||||
199 | 261152-4 | Revet "rubber" 8mm | € 1.00 | |
Afstandbus | ||||
200 | 331988-6 | Afstandbus | € 1.02 | |
Benzinetank | ||||
201 | 168875-4 | Benzinetank | € 24.09 | |
Inbusbout M6X20 Lf1000 | ||||
202 | 922332-4 | Inbusbout M6X20 Lf1000 | € 1.00 | |
Motorbasis | ||||
203 | 318852-8 | Motorbasis | € 13.94 | |
Veerring 10 | ||||
204 | 253385-5 | Veerring 10 | € 2.47 | |
Niet meer leverbaar | ||||
205 | 267832-0 | Niet meer leverbaar | ||
Koppelingschoen | ||||
206 | 313238-1 | Koppelingschoen | € 5.30 | |
Trekveer 5 Ms4300.4U A | ||||
207 | 232290-9 | Trekveer 5 Ms4300.4U A | € 2.47 | |
Sluitring 8 | ||||
208 | 253384-7 | Sluitring 8 | € 2.47 | |
Koppelingbasis | ||||
209 | 313239-9 | Koppelingbasis | € 7.55 | |
Meeneemplaat | ||||
210 | 346576-6 | Meeneemplaat | € 1.02 | |
Zeskant knopse kopschroef M5x8 | ||||
211 | 266461-6 | Zeskant knopse kopschroef M5x8 | € 1.00 | |
Uitlaatplaat | ||||
212 | 453530-4 | Uitlaatplaat | € 3.27 | |
Inbusbout M5x18mm | ||||
213 | 266760-6 | Inbusbout M5x18mm | € 1.02 | |
Slangklem | ||||
214 | 345918-1 | Slangklem | € 1.00 | |
Niet meer leverbaar | ||||
215A | 126474-8 | Niet meer leverbaar | ||
Niet meer leverbaar | ||||
215B | 126474-8 | Niet meer leverbaar | ||
Inbusbout 5X20 | ||||
216 | 266067-0 | Inbusbout 5X20 | € 1.00 | |
Indicatielabel | ||||
217 | 898844-8 | Indicatielabel | € 4.14 | |
Luchtfilter element | ||||
218 | 442181-8 | Luchtfilter element | € 13.94 | |
Inbusschroef M5X60Mm | ||||
219 | 266601-6 | Inbusschroef M5X60Mm | € 1.02 | |
Niet meer leverbaar | ||||
220 | 443173-0 | Niet meer leverbaar | ||
Luchtfilterplaat Ms4300.4 A | ||||
221 | 123994-3 | Luchtfilterplaat Ms4300.4 A | € 20.10 | |
Scheidingsplaat | ||||
222 | 162346-3 | Scheidingsplaat | € 7.55 | |
Verdeler | ||||
223 | 352020-3 | Verdeler | € 3.70 | |
Tapschroef Pt3x10 | ||||
224 | 266007-8 | Tapschroef Pt3x10 | € 1.00 | |
Verdeler | ||||
225 | 453865-3 | Verdeler | € 2.47 | |
Overdrukventiel | ||||
226 | 424316-3 | Overdrukventiel | € 2.83 | |
Slang 6x100mm | ||||
227 | 454425-4 | Slang 6x100mm | € 1.00 | |
Niet meer leverbaar | ||||
228 | 422074-5 | Niet meer leverbaar | ||
Niet meer leverbaar | ||||
229 | 010155011 | Niet meer leverbaar | ||
Pakking "carb inl" | ||||
230A | 442196-5 | Pakking "carb inl" | € 1.00 | |
Carburateur | ||||
231 | 126339-4 | Carburateur | € 81.19 | |
Pomppakking | ||||
231A | WJ00092225 | Pomppakking | € 2.47 | |
Pompdiafragma | ||||
231B | WJ00009589 | Pompdiafragma | € 3.70 | |
Pakking Ht2350/60D A | ||||
231C | 442183-4 | Pakking Ht2350/60D A | € 2.11 | |
Membraam | ||||
231D | 168620-7 | Membraam | € 14.45 | |
Klem | ||||
232 | 345963-6 | Klem | € 1.00 | |
Tapschroef 5x16mm | ||||
233 | 266388-0 | Tapschroef 5x16mm | € 1.00 | |
Pakking "carb uitl" | ||||
234 | 442197-3 | Pakking "carb uitl" | € 1.00 | |
Inbusbout 5x20 | ||||
235 | 922232-8 | Inbusbout 5x20 | € 1.02 | |
Doorvoer | ||||
236 | 424489-2 | Doorvoer | € 1.00 | |
Slang 3x35mm | ||||
237 | 422080-0 | Slang 3x35mm | € 1.02 | |
Spruitstuk | ||||
238 | 142128-9 | Spruitstuk | € 10.96 | |
Niet meer leverbaar | ||||
238B | 142736-6 | Niet meer leverbaar | ||
O-ring 18 | ||||
239 | 213642-3 | O-ring 18 | € 1.02 | |
Waarschuwingslabel | ||||
240 | 819430-2 | Waarschuwingslabel | € 2.83 | |
Model label | ||||
241 | 898805-8 | Model label | € 2.83 | |
Klem | ||||
242 | 451825-9 | Klem | € 1.00 | |
Sluitring 5 Ms-4300.4U | ||||
284 | 267485-5 | Sluitring 5 Ms-4300.4U | € 1.00 |
Er bevinden zich 0 artikelen in uw winkelwagen.
