Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita ES-2141TLC'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

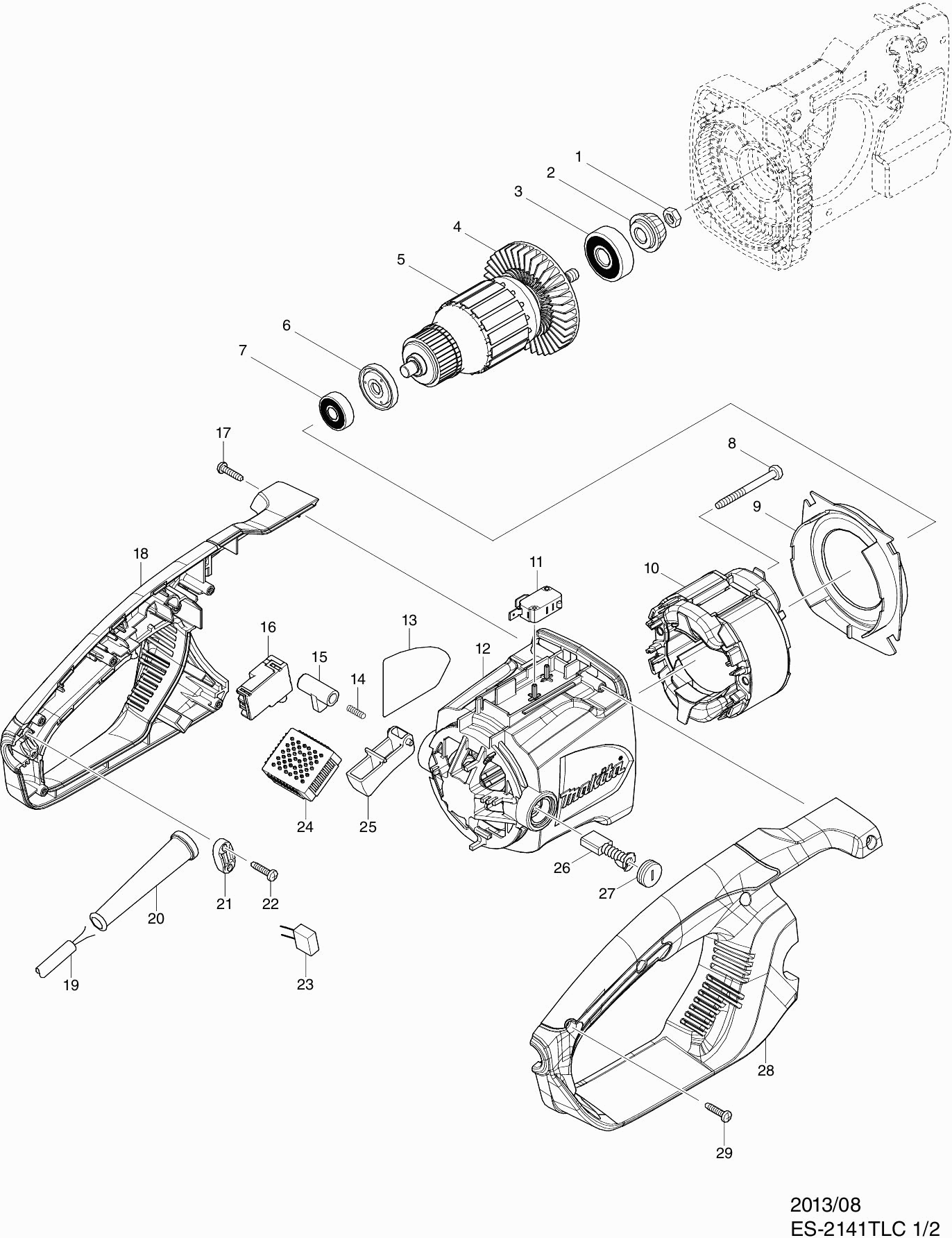

Tekeningen van de Makita ES-2141TLC
Onderdelen lijst van de Makita ES-2141TLC
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Zeskant moer M8 | ||||
001 | 931403-6@141 | 0.83 | 1.00 | |
Zeskant moer M8 | ||||
1 | 931403-6@141 | 0.83 | 1.00 | |
Tandwiel 12 | ||||
002 | 227626-5@141 | 6.90 | 8.35 | |
Tandwiel 12 | ||||
2 | 227626-5@141 | 6.90 | 8.35 | |
Kogellager 6301llb | ||||
003 | 211132-0@141 | 9.52 | 11.52 | |
Kogellager 6301llb | ||||
3 | 211132-0@141 | 9.52 | 11.52 | |
Waaier 80 | ||||
004 | 240003-4@141 | 3.22 | 3.90 | |
Waaier 80 | ||||
4 | 240003-4@141 | 3.22 | 3.90 | |
Anker 240v | ||||
005 | 517904-4@141 | 38.88 | 47.04 | |
Anker 240v | ||||
5 | 517904-4@141 | 38.88 | 47.04 | |
Isoleerring Uc35/40/4530A A | ||||
006 | 681666-1@141 | 1.06 | 1.28 | |
Isoleerring Uc35/40/4530A A | ||||
6 | 681666-1@141 | 1.06 | 1.28 | |
Kogellager 6301llb | ||||
007 | 211132-0@141 | 9.52 | 11.52 | |
Kogellager 6301llb | ||||
7 | 211132-0@141 | 9.52 | 11.52 | |
Tapschroef Pt 5X55 Hr5001C A | ||||
008 | 266095-5@141 | 1.01 | 1.22 | |
Tapschroef Pt 5X55 Hr5001C A | ||||
8 | 266095-5@141 | 1.01 | 1.22 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
009 | 419410-4@141 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
9 | 419410-4@141 | |||
Veld | ||||
010 | 636394-3@141 | 37.16 | 44.96 | |
Veld | ||||
10 | 636394-3@141 | 37.16 | 44.96 | |
Schakelaar | ||||
011 | 650577-1@141 | 2.16 | 2.61 | |
Schakelaar | ||||
11 | 650577-1@141 | 2.16 | 2.61 | |
Motorhuis | ||||
012 | 142349-3@141 | 16.13 | 19.52 | |
Koolborstelhouder A | ||||
012A | 643536-2@141 | 1.54 | 1.86 | |
Motorhuis | ||||
12 | 142349-3@141 | 16.13 | 19.52 | |
Naamplaat "es2141" | ||||
013 | 815G35-8@141 | 2.80 | 3.39 | |
Naamplaat "es2141" | ||||
13 | 815G35-8@141 | 2.80 | 3.39 | |
Drukveer 4 | ||||
014 | 233173-6@141 | 0.83 | 1.00 | |
Drukveer 4 | ||||
14 | 233173-6@141 | 0.83 | 1.00 | |
Dodemansknop | ||||
015 | 416178-3@141 | 0.83 | 1.00 | |
Dodemansknop | ||||
15 | 416178-3@141 | 0.83 | 1.00 | |
Schakelaar Tgc30b | ||||
016 | 650717-1@141 | 8.84 | 10.70 | |
Schakelaar Tgc30b | ||||
16 | 650717-1@141 | 8.84 | 10.70 | |
Tapschroef 4x18 | ||||
017 | 265A48-7@141 | 0.90 | 1.09 | |
Tapschroef 4x18 | ||||
17 | 265A48-7@141 | 0.90 | 1.09 | |
Handgreepset | ||||
018 | 187902-8@141 | 16.13 | 19.52 | |
Waarschuwingslabel | ||||
018A | 802G51-9@141 | 2.80 | 3.39 | |
Handgreepset | ||||
18 | 187902-8@141 | 16.13 | 19.52 | |
Netsnoer m/steker | ||||
019 | 665894-6@141 | 13.19 | 15.96 | |
Netsnoer m/steker | ||||
19 | 665894-6@141 | 13.19 | 15.96 | |
Kabeltule 10-90 | ||||
020 | 682505-8@141 | 1.72 | 2.08 | |
Kabeltule 10-90 | ||||
20 | 682505-8@141 | 1.72 | 2.08 | |
Klemstrip | ||||
021 | 687124-5@141 | 0.83 | 1.00 | |
Klemstrip | ||||
21 | 687124-5@141 | 0.83 | 1.00 | |
Tapschroef 4x18 | ||||
022 | 265A48-7@141 | 0.90 | 1.09 | |
Tapschroef 4x18 | ||||
22 | 265A48-7@141 | 0.90 | 1.09 | |
Condensator 0,1uf | ||||
023 | 645105-5@141 | 2.80 | 3.39 | |
Condensator 0,1uf | ||||
23 | 645105-5@141 | 2.80 | 3.39 | |
Controle unit | ||||
024 | 631719-6@141 | 70.18 | 84.92 | |
Controle unit | ||||
24 | 631719-6@141 | 70.18 | 84.92 | |
Schakelknop A/u | ||||
025 | 419411-2@141 | 5.46 | 6.61 | |
Schakelknop A/u | ||||
25 | 419411-2@141 | 5.46 | 6.61 | |
Koolborstel set Cb-153 | ||||
026 | 181044-0@141 | 4.08 | 4.94 | |
Koolborstel set Cb-153 | ||||
26 | 181044-0@141 | 4.08 | 4.94 | |
Koolborstelhouderdop | ||||
027 | 643650-4@141 | 0.83 | 1.00 | |
Koolborstelhouderdop | ||||
27 | 643650-4@141 | 0.83 | 1.00 | |
Handgreepset | ||||
028 | 187902-8@141 | 16.13 | 19.52 | |
Waarschuwingslabel | ||||
028A | 802G51-9@141 | 2.80 | 3.39 | |
Handgreepset | ||||
28 | 187902-8@141 | 16.13 | 19.52 | |
Tapschroef 4x18 | ||||
029 | 265A48-7@141 | 0.90 | 1.09 | |
Tapschroef 4x18 | ||||
29 | 265A48-7@141 | 0.90 | 1.09 | |
Tankdop | ||||
030 | 142282-9@141 | 3.65 | 4.42 | |
Tankdop | ||||
30 | 142282-9@141 | 3.65 | 4.42 | |
Tandwielhuisdeksel | ||||
031 | 454822-4@141 | 5.24 | 6.34 | |
Tandwielhuisdeksel | ||||
31 | 454822-4@141 | 5.24 | 6.34 | |
Pakking | ||||
032 | 421959-2@141 | 1.43 | 1.73 | |
Pakking | ||||
32 | 421959-2@141 | 1.43 | 1.73 | |
Oliereservoir | ||||
033 | 454826-6@141 | 1.43 | 1.73 | |
Oliereservoir | ||||
33 | 454826-6@141 | 1.43 | 1.73 | |
Verbindingsstuk "b" | ||||
034 | 424611-1@141 | 1.01 | 1.22 | |
Verbindingsstuk "b" | ||||
34 | 424611-1@141 | 1.01 | 1.22 | |
Verbindingsstuk "a" | ||||
035 | 424610-3@141 | 1.24 | 1.50 | |
Verbindingsstuk "a" | ||||
35 | 424610-3@141 | 1.24 | 1.50 | |
Drukveer | ||||
036 | 231975-4@141 | 0.83 | 1.00 | |
Drukveer | ||||
36 | 231975-4@141 | 0.83 | 1.00 | |
Afdekkap | ||||
037 | 416274-7@141 | 0.83 | 1.00 | |
Afdekkap | ||||
37 | 416274-7@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
038 | 454825-8@141 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
38 | 454825-8@141 | |||
Veer voor handbescherming | ||||
039 | 233174-4@141 | 1.21 | 1.46 | |
Veer voor handbescherming | ||||
39 | 233174-4@141 | 1.21 | 1.46 | |
Handbescherming | ||||
040 | 142341-9@141 | 4.81 | 5.82 | |
Indicatielabel | ||||
040A | 802K54-7@141 | 2.80 | 3.39 | |
Handbescherming | ||||
40 | 142341-9@141 | 4.81 | 5.82 | |
Rembandhouder | ||||
041 | 158044-5@141 | 9.54 | 11.54 | |
Rembandhouder | ||||
41 | 158044-5@141 | 9.54 | 11.54 | |
Veer | ||||
042 | 234005-0@141 | 1.72 | 2.08 | |
Veer | ||||
42 | 234005-0@141 | 1.72 | 2.08 | |
O-ring 6 | ||||
043 | 213017-6@141 | 0.83 | 1.00 | |
O-ring 6 | ||||
43 | 213017-6@141 | 0.83 | 1.00 | |
Tandwielhuis | ||||
044 | 454821-6@141 | 8.46 | 10.24 | |
Tandwielhuis | ||||
44 | 454821-6@141 | 8.46 | 10.24 | |
Tapschroef 5x25 | ||||
045 | 266041-8@141 | 0.83 | 1.00 | |
Tapschroef 5x25 | ||||
45 | 266041-8@141 | 0.83 | 1.00 | |
Kogellager 606Zz A | ||||
046 | 210137-7@141 | 1.01 | 1.22 | |
Kogellager 606Zz A | ||||
46 | 210137-7@141 | 1.01 | 1.22 | |
Borgring S-10 | ||||
047 | 257408-1@141 | 0.95 | 1.15 | |
Borgring S-10 | ||||
47 | 257408-1@141 | 0.95 | 1.15 | |
Wormwiel DUC353 | ||||
048 | 221427-3@141 | 2.80 | 3.39 | |
Wormwiel DUC353 | ||||
48 | 221427-3@141 | 2.80 | 3.39 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
049 | 196419-0@141 | |||
Doorvoer | ||||
050 | 424612-9@141 | 0.83 | 1.00 | |
Doorvoer | ||||
50 | 424612-9@141 | 0.83 | 1.00 | |
Tapschroef 4x18 | ||||
051 | 265A48-7@141 | 0.90 | 1.09 | |
Tapschroef 4x18 | ||||
51 | 265A48-7@141 | 0.90 | 1.09 | |
Tandwiel 37 | ||||
052 | 227627-3@141 | 10.98 | 13.29 | |
Tandwiel 37 | ||||
52 | 227627-3@141 | 10.98 | 13.29 | |
As | ||||
053 | 326373-6@141 | 4.58 | 5.54 | |
As | ||||
53 | 326373-6@141 | 4.58 | 5.54 | |
Kogellager 6001zz | ||||
054 | 211148-5@141 | 8.46 | 10.24 | |
Kogellager 6001zz | ||||
54 | 211148-5@141 | 8.46 | 10.24 | |
Handgreep | ||||
055 | 454823-2@141 | 10.84 | 13.12 | |
Handgreep | ||||
55 | 454823-2@141 | 10.84 | 13.12 | |
Tapschroef 5x25 | ||||
056 | 266041-8@141 | 0.83 | 1.00 | |
Tapschroef 5x25 | ||||
56 | 266041-8@141 | 0.83 | 1.00 | |
Boomaanslag | ||||
057 | 345651-5@141 | 2.80 | 3.39 | |
Boomaanslag | ||||
57 | 345651-5@141 | 2.80 | 3.39 | |
Tapschroef 5x25 | ||||
058 | 266041-8@141 | 0.83 | 1.00 | |
Tapschroef 5x25 | ||||
58 | 266041-8@141 | 0.83 | 1.00 | |
Lagerhuis | ||||
059 | 319091-3@141 | 19.88 | 24.05 | |
Lagerhuis | ||||
59 | 319091-3@141 | 19.88 | 24.05 | |
Tapschroef 5x60mm | ||||
060 | 266044-2@141 | 0.83 | 1.00 | |
Tapschroef 5x60mm | ||||
60 | 266044-2@141 | 0.83 | 1.00 | |
Sluitring 4 | ||||
061 | 267195-4@141 | 0.83 | 1.00 | |
Sluitring 4 | ||||
61 | 267195-4@141 | 0.83 | 1.00 | |
Tapschroef M4x12mm Ck | ||||
062 | 266026-4@141 | 0.83 | 1.00 | |
Tapschroef M4x12mm Ck | ||||
62 | 266026-4@141 | 0.83 | 1.00 | |
Remband | ||||
063 | 168426-3@141 | 11.32 | 13.70 | |
Remband | ||||
63 | 168426-3@141 | 11.32 | 13.70 | |
Koppelingstrom.Uc35/40/4530A A | ||||
064 | 123886-6@141 | 23.75 | 28.74 | |
Koppelingstrom.Uc35/40/4530A A | ||||
64 | 123886-6@141 | 23.75 | 28.74 | |
Sluitring 8 x 14 X 0,5mm | ||||
065 | 253215-0@141 | 0.83 | 1.00 | |
Sluitring 8 x 14 X 0,5mm | ||||
65 | 253215-0@141 | 0.83 | 1.00 | |
Niet meer leverbaar, geen vervanging | ||||
066 | 259033-4@141 | |||
Niet meer leverbaar, geen vervanging | ||||
66 | 259033-4@141 | |||
Tapschroef 4X12 Ms246.4 | ||||
067 | 266427-6@141 | 0.83 | 1.00 | |
Tapschroef 4X12 Ms246.4 | ||||
67 | 266427-6@141 | 0.83 | 1.00 | |
Afdekkap | ||||
068 | 454818-5@141 | 0.83 | 1.00 | |
Afdekkap | ||||
68 | 454818-5@141 | 0.83 | 1.00 | |
Tandwiel 14 | ||||
069 | 227496-2@141 | 4.08 | 4.94 | |
Tandwiel 14 | ||||
69 | 227496-2@141 | 4.08 | 4.94 | |
Stelschroef | ||||
070 | 326372-8@141 | 0.83 | 1.00 | |
Stelschroef | ||||
70 | 326372-8@141 | 0.83 | 1.00 | |
Stelpin | ||||
071 | 326310-0@141 | 1.01 | 1.22 | |
Stelpin | ||||
71 | 326310-0@141 | 1.01 | 1.22 | |
Tapschroef 4X12 Ms246.4 | ||||
072 | 266427-6@141 | 0.83 | 1.00 | |
Tapschroef 4X12 Ms246.4 | ||||
72 | 266427-6@141 | 0.83 | 1.00 | |
Zijkap assy | ||||
073 | 183B54-5@141 | 17.92 | 21.68 | |
Zijkap assy | ||||
73 | 183B54-5@141 | 17.92 | 21.68 | |
Rubber pen 4 | ||||
075 | 263002-9@141 | 0.83 | 1.00 | |
Rubber pen 4 | ||||
75 | 263002-9@141 | 0.83 | 1.00 | |
Aandrijfas | ||||
076 | 142665-3@141 | 3.65 | 4.42 | |
Aandrijfas | ||||
76 | 142665-3@141 | 3.65 | 4.42 | |
Afdekring | ||||
077 | 454819-3@141 | 1.24 | 1.50 | |
Afdekring | ||||
77 | 454819-3@141 | 1.24 | 1.50 | |
Snelspanwartel | ||||
078 | 142235-8@141 | 5.88 | 7.11 | |
Snelspanwartel | ||||
78 | 142235-8@141 | 5.88 | 7.11 | |
Slangklem | ||||
081 | 324685-1@141 | 1.27 | 1.54 | |
Slangklem | ||||
81 | 324685-1@141 | 1.27 | 1.54 |
