Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita ES2140A'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita ES2140A

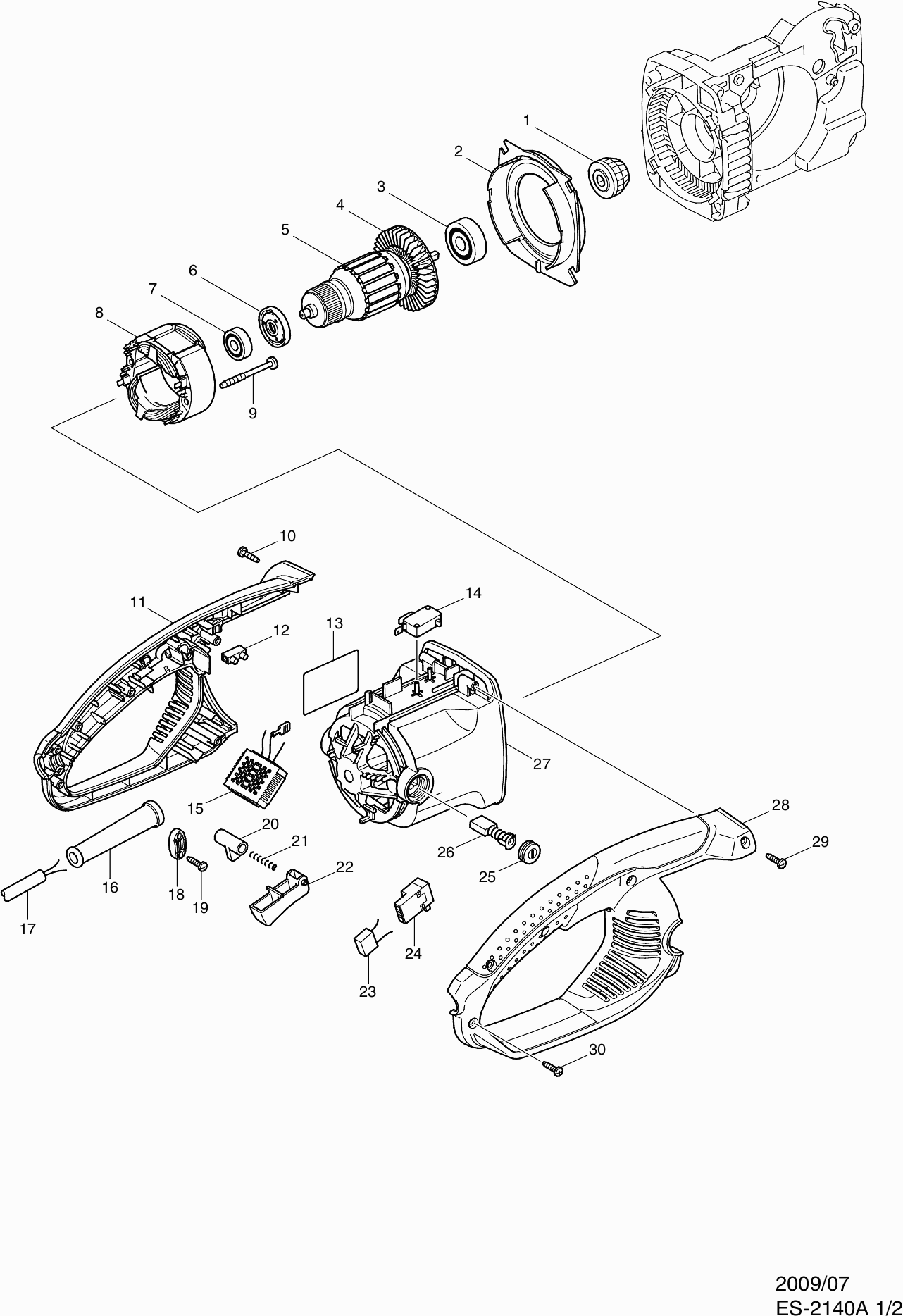

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Makita ES2140A

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Tandwiel Z=14
001 226743-8 4.81 5.82
Tandwiel Z=14
1 226743-8 4.81 5.82
Geen informatie beschikbaar, niet bestelbaar
002 419410-4
Geen informatie beschikbaar, niet bestelbaar
2 419410-4
Kogellager 6301llb
003 211132-0 9.52 11.52
Kogellager 6301llb
3 211132-0 9.52 11.52
Waaier 80
004 240001-8 3.37 4.08
Waaier 80
4 240001-8 3.37 4.08
Anker
005 616969-4 30.23 36.58
Anker
5 616969-4 30.23 36.58
Isoleerring Uc35/40/4530A A
006 681666-1 1.06 1.28
Isoleerring Uc35/40/4530A A
6 681666-1 1.06 1.28
Kogellager 6292zr
007 211057-8 5.46 6.61
Kogellager 6292zr
7 211057-8 5.46 6.61
Veld
008 639530-0 34.35 41.56
Veld
8 639530-0 34.35 41.56
Tapschroef Pt 5X55 Hr5001C A
009 266095-5 1.01 1.22
Tapschroef Pt 5X55 Hr5001C A
9 266095-5 1.01 1.22
Tapschroef 4x18
010 265A48-7 0.90 1.09
Tapschroef 4x18
10 265A48-7 0.90 1.09
Handgreep
011 188819-8 17.92 21.68
Veiligheidlabel Uc35/4030A A
011 810198-3 2.80 3.39
Handgreep
11 188819-8 17.92 21.68
Kroonsteen Bo4553-Bo4554 A
012 654475-1 0.83 1.00
Kroonsteen Bo4553-Bo4554 A
12 654475-1 0.83 1.00
Schakelaar
014 650577-1 2.16 2.61
Schakelaar
14 650577-1 2.16 2.61
Controle unit
015 631719-6 70.18 84.92
Controle unit
15 631719-6 70.18 84.92
Geen informatie beschikbaar, niet bestelbaar
016 682574-9
Geen informatie beschikbaar, niet bestelbaar
16 682574-9
Netsnoer m/steker
017 665894-6 13.19 15.96
Netsnoer m/steker
17 665894-6 13.19 15.96
Klemstrip
018 687124-5 0.83 1.00
Klemstrip
18 687124-5 0.83 1.00
Tapschroef 4x18
019 265A48-7 0.90 1.09
Tapschroef 4x18
19 265A48-7 0.90 1.09
Dodemansknop
020 416178-3 0.83 1.00
Dodemansknop
20 416178-3 0.83 1.00
Drukveer 4
021 233173-6 0.83 1.00
Drukveer 4
21 233173-6 0.83 1.00
Schakelknop A/u
022 419411-2 5.46 6.61
Schakelknop A/u
22 419411-2 5.46 6.61
Condensator
023 645239-4 1.51 1.83
Condensator
23 645239-4 1.51 1.83
Schakelaar Sw-127
024 651923-1 12.58 15.22
Schakelaar Sw-127
24 651923-1 12.58 15.22
Koolborstelhouderdop
025 643650-4 0.83 1.00
Koolborstelhouderdop
25 643650-4 0.83 1.00
Koolborstel set Cb-153
026 181044-0 4.08 4.94
Koolborstel set Cb-153
26 181044-0 4.08 4.94
Motorhuis
027 154868-7 12.58 15.22
Koolborstelhouder A
027 643536-2 1.54 1.86
Motorhuis
27 154868-7 12.58 15.22
Handgreep
028 188819-8 17.92 21.68
Veiligheidlabel Uc35/4030A A
028 810198-3 2.80 3.39
Handgreep
28 188819-8 17.92 21.68
Tapschroef 4x18
029 265A48-7 0.90 1.09
Tapschroef 4x18
29 265A48-7 0.90 1.09
Tapschroef 4x18
030 265A48-7 0.90 1.09
Tapschroef 4x18
30 265A48-7 0.90 1.09
Olietank dop
032 154870-0 4.58 5.54
Olietank dop
32 154870-0 4.58 5.54
Motorhuiskap
033 419412-0 12.58 15.22
Motorhuiskap
33 419412-0 12.58 15.22
Oliepomp samenstelling
034 187573-1 17.90 21.66
Oliepomp samenstelling
34 187573-1 17.90 21.66
O-ring 6
035 213039-6 0.83 1.00
O-ring 6
35 213039-6 0.83 1.00
Pakking
036 421959-2 1.43 1.73
Pakking
36 421959-2 1.43 1.73
Olietank
037 419407-3 8.46 10.24
Olietank
37 419407-3 8.46 10.24
Afdekkap
038 416274-7 0.83 1.00
Afdekkap
38 416274-7 0.83 1.00
Drukveer
039 231975-4 0.83 1.00
Drukveer
39 231975-4 0.83 1.00
Olieleiding
040 421958-4 2.08 2.52
Olieleiding
40 421958-4 2.08 2.52
Tandielhuis
041 419408-1 8.84 10.70
Tandielhuis
41 419408-1 8.84 10.70
Schakelstang
042 419413-8 2.16 2.61
Schakelstang
42 419413-8 2.16 2.61
Veer voor handbescherming
043 233174-4 1.21 1.46
Veer voor handbescherming
43 233174-4 1.21 1.46
Handbescherming
044 451130-4 5.88 7.11
Handbescherming
44 451130-4 5.88 7.11
Rembandhouder
045 158044-5 9.54 11.54
Rembandhouder
45 158044-5 9.54 11.54
Veer
046 234005-0 1.72 2.08
Veer
46 234005-0 1.72 2.08
O-ring 6
047 213039-6 0.83 1.00
O-ring 6
47 213039-6 0.83 1.00
Kogellager 606Zz A
048 210137-7 1.01 1.22
Kogellager 606Zz A
48 210137-7 1.01 1.22
Aandrijving oliepomp
049 450230-7 2.08 2.52
Aandrijving oliepomp
49 450230-7 2.08 2.52
Opvulring
050 417405-1 1.01 1.22
Opvulring
50 417405-1 1.01 1.22
Borgring 10x1,2
051 259034-2 0.83 1.00
Borgring 10x1,2
51 259034-2 0.83 1.00
Tapschroef Pt 5X55 Hr5001C A
052 266095-5 1.01 1.22
Tapschroef Pt 5X55 Hr5001C A
52 266095-5 1.01 1.22
Tapschroef Pt 5x30
053 266173-1 0.83 1.00
Tapschroef Pt 5x30
53 266173-1 0.83 1.00
Tandwiel Z=43
054 226741-2 4.58 5.54
Tandwiel Z=43
54 226741-2 4.58 5.54
Tandwielas
055 324662-3 9.96 12.05
Tandwielas
55 324662-3 9.96 12.05
Kogellager 6201dw1
056 211129-9 7.44 9.00
Kogellager 6201dw1
56 211129-9 7.44 9.00
Beugelgreep
057 455487-5 17.90 21.66
Beugelgreep
57 455487-5 17.90 21.66
Tapschroef Pt 5x30
058 266173-1 0.83 1.00
Tapschroef Pt 5x30
58 266173-1 0.83 1.00
Zeskant bout 8x30
059 921452-1 0.83 1.00
Zeskant bout 8x30
59 921452-1 0.83 1.00
Kogellagerhuis
060 318013-0 8.84 10.70
Kogellagerhuis
60 318013-0 8.84 10.70
Boomaanslag
063 345651-5 2.80 3.39
Boomaanslag
63 345651-5 2.80 3.39
Tapschroef Pt 5x30
064 266173-1 0.83 1.00
Tapschroef Pt 5x30
64 266173-1 0.83 1.00
Remband
065 168426-3 11.32 13.70
Remband
65 168426-3 11.32 13.70
Sluitring 4
066 267195-4 0.83 1.00
Sluitring 4
66 267195-4 0.83 1.00
Tapschroef M4x12mm Ck
067 266026-4 0.83 1.00
Tapschroef M4x12mm Ck
67 266026-4 0.83 1.00
Koppelingstrom.Uc35/40/4530A A
068 123886-6 23.75 28.74
Koppelingstrom.Uc35/40/4530A A
68 123886-6 23.75 28.74
Sluitring 8 x 14 X 0,5mm
069 253215-0 0.83 1.00
Sluitring 8 x 14 X 0,5mm
69 253215-0 0.83 1.00
Niet meer leverbaar, geen vervanging
070 259033-4
Niet meer leverbaar, geen vervanging
70 259033-4
Tapschroef Pt3x10
071 266007-8 0.83 1.00
Tapschroef Pt3x10
71 266007-8 0.83 1.00
Deksel
072 419241-1 0.83 1.00
Deksel
72 419241-1 0.83 1.00
Tandwiel 14
073 227496-2 4.08 4.94
Tandwiel 14
73 227496-2 4.08 4.94
Tandwiel 14
074 227495-4 5.22 6.32
Tandwiel 14
74 227495-4 5.22 6.32
Zijkap+kettingspanner cpl.
075 187088-8 21.70 26.26
Zijkap+kettingspanner cpl.
75 187088-8 21.70 26.26
Draaiknop
076 419233-0 0.83 1.00
Draaiknop
76 419233-0 0.83 1.00
Sluitring 4
077 253874-0 0.83 1.00
Sluitring 4
77 253874-0 0.83 1.00
Schroef M4
078 915106-0 0.83 1.00
Schroef M4
78 915106-0 0.83 1.00
Drukveer 4
079 233033-2 0.83 1.00
Drukveer 4
79 233033-2 0.83 1.00
Stalen kogel 4
080 216008-6 0.83 1.00
Stalen kogel 4
80 216008-6 0.83 1.00
Niet meer leverbaar, geen vervanging
081 187089-6
Niet meer leverbaar, geen vervanging
81 187089-6
Spanstift 4-28
082 951122-8 0.83 1.00
Spanstift 4-28
82 951122-8 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
083 419271-2
Geen informatie beschikbaar, niet bestelbaar
83 419271-2
Niet meer leverbaar, geen vervanging
084 187089-6
Niet meer leverbaar, geen vervanging
84 187089-6
Drukveer 8
085 231025-5 0.83 1.00
Drukveer 8
85 231025-5 0.83 1.00
Moer M8-13
086 252168-0 2.08 2.52
Moer M8-13
86 252168-0 2.08 2.52
NULL
087 324621-7 0.83 1.00
NULL
87 324621-7 0.83 1.00
Stelschroef
088 324620-9 0.83 1.00
Stelschroef
88 324620-9 0.83 1.00
