Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita FH-2500'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

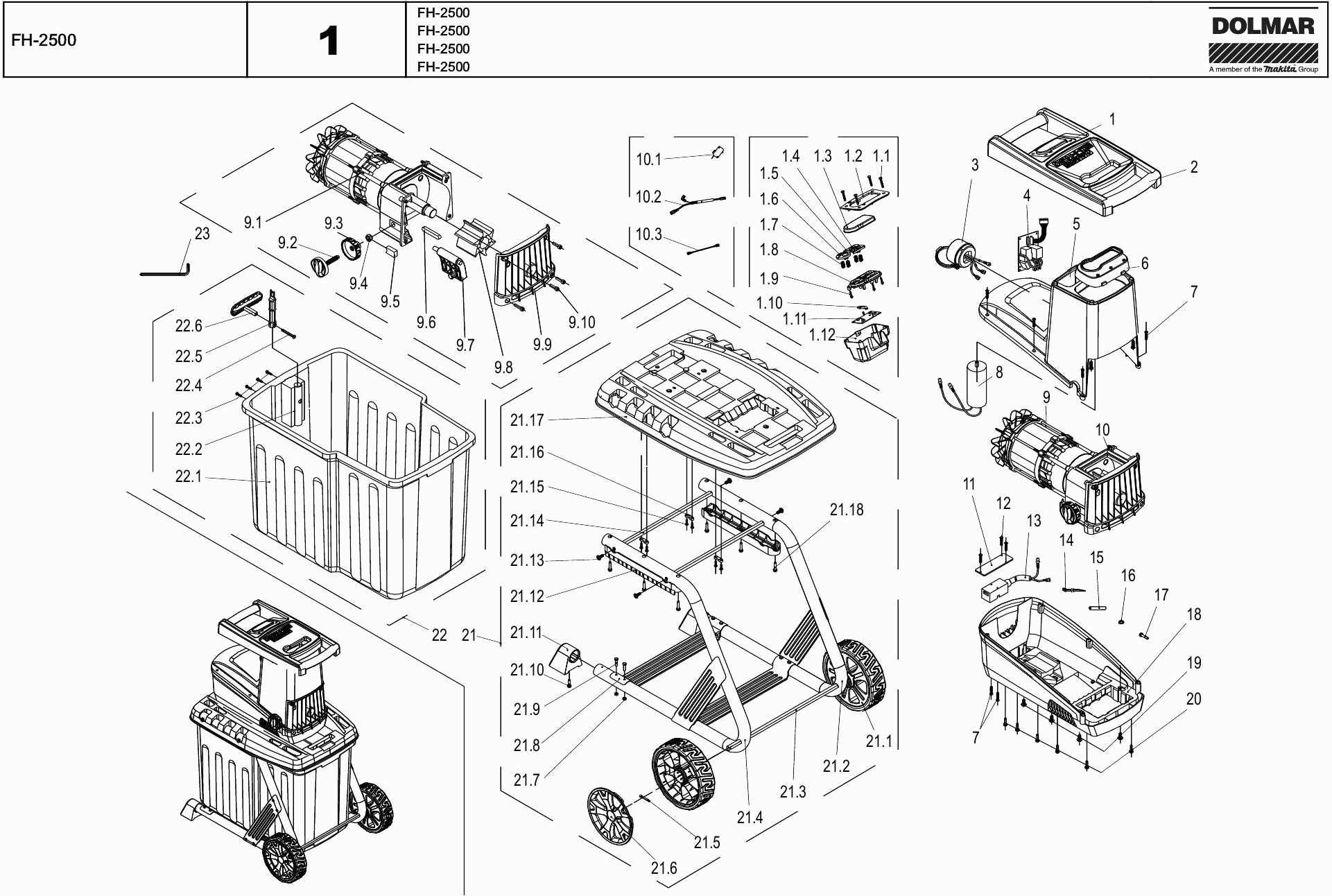

Tekeningen van de Makita FH-2500
Onderdelen lijst van de Makita FH-2500
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Schakelkast | ||||
| 1 | 652023652 | 19.23 | 23.27 | |
| Handgreep Ud2500 | ||||
| 2 | 652024820 | 17.38 | 21.03 | |
| Stekerhuis Ud2500 | ||||
| 3 | 652023666 | 8.21 | 9.93 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 4 | 652023676 | |||
| Motorhuis Fh2500 A | ||||
| 5 | 652023677 | 22.09 | 26.73 | |
| Trechterdoorvoer Ud2500 | ||||
| 6 | 652023679 | 13.82 | 16.72 | |
| Schroef 5X20Mm | ||||
| 7 | 652023680 | 0.83 | 1.00 | |
| Condensator Ud2500 | ||||
| 8 | 652024821 | 17.40 | 21.05 | |
| Motor Ud2500 A | ||||
| 9 | 652023732 | 235.28 | 284.69 | |
| Motor Schakeling Ud2500 | ||||
| 10 | 652024824 | 6.38 | 7.72 | |
| Microschakelaar Ud2500* | ||||
| 10.1 | 652024825 | 6.38 | 7.72 | |
| Verbindingskabel Ud2500 | ||||
| 10.2 | 652024826 | 6.38 | 7.72 | |
| Verbindingskabel Ud2500 | ||||
| 10.3 | 652024827 | 6.41 | 7.76 | |
| Montageplaat Ud2500* | ||||
| 11 | 652023717 | 0.83 | 1.00 | |
| Schroef 4X12Mm | ||||
| 12 | 652024828 | 6.38 | 7.72 | |
| Motor Schakelaar Ud2500 | ||||
| 13 | 652023719 | 17.38 | 21.03 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 14 | 652023726 | |||
| Krimpkous 6Mm Ud2500 | ||||
| 15 | 652024829 | 6.41 | 7.76 | |
| Veerring 5Mm | ||||
| 16 | 652023728 | 0.83 | 1.00 | |
| Met.Schr. M5X16Mm | ||||
| 17 | 652023729 | 0.83 | 1.00 | |
| Motorhuisdeksel Ud2500 A | ||||
| 18 | 652023730 | 12.22 | 14.79 | |
| Met.Schr. M6X16Mm | ||||
| 19 | 652023731 | 0.83 | 1.00 | |
| Schroef 5X25Mm | ||||
| 20 | 652023747 | 0.83 | 1.00 | |
| Frame Ud2500 | ||||
| 21 | 652023736 | 92.95 | 112.47 | |
| Wiel Ud2500 A | ||||
| 21.1 | 652023847 | 30.70 | 37.15 | |
| Schroef 5X16Mm | ||||
| 21.10 | 652024832 | 0.83 | 1.00 | |
| Voet Ud2500 | ||||
| 21.11 | 652023748 | 2.36 | 2.86 | |
| Afdekplaat Ud2500 | ||||
| 21.12 | 652023749 | 4.44 | 5.37 | |
| Tapbout M6X16Mm | ||||
| 21.13 | 652024833 | 5.17 | 6.26 | |
| Support Stang Ud2500 | ||||
| 21.14 | 652023751 | 9.26 | 11.20 | |
| Schroef 4X12Mm | ||||
| 21.15 | 652024828 | 6.38 | 7.72 | |
| Kabelklem Ud2500 | ||||
| 21.16 | 652023752 | 0.83 | 1.00 | |
| Deksel Ud2500 | ||||
| 21.17 | 652023753 | 16.35 | 19.78 | |
| Schroef 5X25Mm | ||||
| 21.18 | 652023747 | 0.83 | 1.00 | |
| Framebuis L Ud2500 | ||||
| 21.2 | 652023739 | 27.90 | 33.76 | |
| Wielas Ud2500 | ||||
| 21.3 | 652023740 | 7.22 | 8.74 | |
| Framebuis R Ud2500 | ||||
| 21.4 | 652023741 | 27.90 | 33.76 | |
| Splitpen 2,5X25Mm | ||||
| 21.5 | 652023742 | 0.83 | 1.00 | |
| Wielkap Ud2500 | ||||
| 21.6 | 652023905 | 5.06 | 6.12 | |
| Borgmoer M5 Ud2500 | ||||
| 21.7 | 652023744 | 0.83 | 1.00 | |
| Frameplaat Ud2500 | ||||
| 21.8 | 652023745 | 6.55 | 7.93 | |
| Tapbout M5X12Mm | ||||
| 21.9 | 652024831 | 5.17 | 6.26 | |
| Opvangcontainer Assy Fh-2500 A | ||||
| 22 | 652023754 | 59.21 | 71.64 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 22.1 | 652023765 | |||
| Drukknopbasis Ud2500 | ||||
| 22.2 | 652023757 | 1.39 | 1.68 | |
| Schroef 4X12Mm | ||||
| 22.3 | 652024828 | 6.38 | 7.72 | |
| Schroef 5X35Mm | ||||
| 22.4 | 652024835 | 6.38 | 7.72 | |
| Schakelstang Ud2500 | ||||
| 22.5 | 652023759 | 1.18 | 1.43 | |
| Drukknop Fh2500 | ||||
| 22.6 | 652023760 | 1.24 | 1.50 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 23 | 652024836 | |||
