Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita FS2700'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

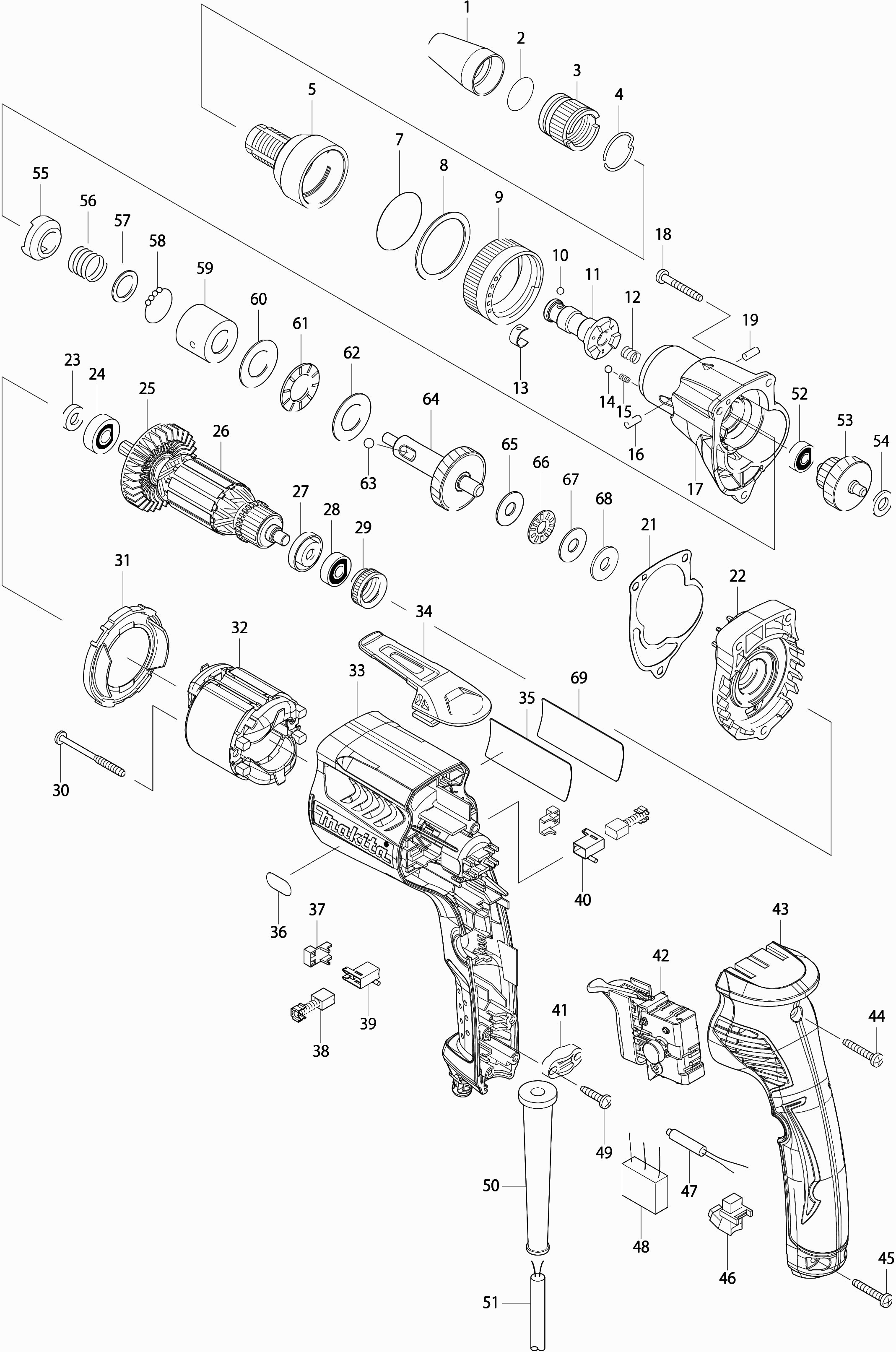

Tekeningen van de Makita FS2700
Onderdelen lijst van de Makita FS2700
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Neusstuk 12 | ||||
001 | 322120-3 | 5.10 | 6.17 | |
O-ring 20 | ||||
002 | 213310-8 | 0.83 | 1.00 | |
Verstelhuls | ||||
003 | 322073-6 | 11.16 | 13.50 | |
Borgring 22 | ||||
004 | 231940-3 | 1.21 | 1.46 | |
Koppelingshuis A | ||||
005 | 168552-8 | 10.84 | 13.12 | |
Remring | ||||
005 | 313166-0 | 1.21 | 1.46 | |
O-ring 35 | ||||
007 | 213343-3 | 0.83 | 1.00 | |
Sluitring 36 | ||||
008 | 253806-7 | 1.21 | 1.46 | |
Ring 36 | ||||
009 | 152841-1 | 8.52 | 10.31 | |
Stalen bal 3.5 | ||||
010 | 216040-0 | 0.83 | 1.00 | |
As 270d | ||||
011 | 325606-6 | 16.07 | 19.44 | |
Drukveer 6 | ||||
012 | 234095-3 | 0.83 | 1.00 | |
Bladveer | ||||
013 | 232050-9 | 0.83 | 1.00 | |
Stalen kogel 4 | ||||
014 | 216008-6 | 0.83 | 1.00 | |
Drukveer 4 | ||||
015 | 233314-4 | 0.83 | 1.00 | |
Pin 4 | ||||
016 | 268075-7 | 0.83 | 1.00 | |
Tandwielhuis Tc | ||||
017 | 318387-9 | 13.19 | 15.96 | |
Tapschroef 4x30mm | ||||
018 | 266361-0 | 0.83 | 1.00 | |
Pin 4 | ||||
019 | 268075-7 | 0.83 | 1.00 | |
Pakking | ||||
021 | 442149-4 | 1.72 | 2.08 | |
Tandwielhuisdeksel cpl | ||||
022 | 158982-1 | 4.58 | 5.54 | |
Ring 7mm | ||||
023 | 451099-2 | 0.83 | 1.00 | |
Kogellager 608 | ||||
024 | 210007-0 | 5.88 | 7.11 | |
Waaier 52 Hr1830F | ||||
025 | 240083-0 | 1.51 | 1.83 | |
Anker Compl. | ||||
026 | 515764-8 | 23.74 | 28.73 | |
Isolatiering | ||||
027 | 681636-0 | 1.21 | 1.46 | |
Kogellager 607Zz A | ||||
028 | 211382-7 | 0.83 | 1.00 | |
Tussenring 9554Nb A | ||||
029 | 422768-2 | 0.83 | 1.00 | |
Zelftappende schroef 4x50 | ||||
030 | 265872-2 | 0.83 | 1.00 | |
Opvulplaat | ||||
031 | 450880-8 | 0.83 | 1.00 | |
Veld 220-240v | ||||
032 | 633693-4 | 9.96 | 12.05 | |
Motorhuis L | ||||
033 | 450878-5 | 6.90 | 8.35 | |
Draaghaak | ||||
034 | 162272-6 | 0.99 | 1.20 | |
Naamplaat "fs2700" | ||||
035 | 867048-3 | 2.80 | 3.39 | |
Indicatie label | ||||
036 | 808574-3 | 2.80 | 3.39 | |
Afstandstuk | ||||
037 | 689111-0 | 0.83 | 1.00 | |
Koolborstel set Cb-419 | ||||
038 | 195015-1 | 5.20 | 6.29 | |
Koolborstelhouder li | ||||
039 | 643952-8 | 2.08 | 2.52 | |
Koolborstelhouder re | ||||
040 | 643953-6 | 2.08 | 2.52 | |
Klemstrip | ||||
041 | 687124-5 | 0.83 | 1.00 | |
Schakelaar | ||||
042 | 650614-1 | 16.07 | 19.44 | |
Handgreepdeksel links compleet | ||||
043 | 158878-6 | 9.52 | 11.52 | |
Rubber pen 4 | ||||
043 | 263002-9 | 0.83 | 1.00 | |
Tapschroef 4X25 Ga7020 | ||||
044 | 266374-1 | 0.83 | 1.00 | |
Tapschroef 4X25 Ga7020 | ||||
045 | 266374-1 | 0.83 | 1.00 | |
Licht circuit | ||||
046 | 631939-2 | 6.60 | 7.99 | |
Condensator | ||||
047 | 646122-8 | 1.80 | 2.18 | |
Condensator | ||||
048 | 645253-0 | 4.58 | 5.54 | |
Tapschroef 4x18 | ||||
049 | 265A48-7 | 0.90 | 1.09 | |
Kabeltule 8-110 | ||||
050 | 682559-5 | 0.83 | 1.00 | |
Netsnoer 2x1.50 4.0mtr | ||||
051 | 695123-3 | 21.70 | 26.26 | |
Kogellager 606Zz A | ||||
052 | 210137-7 | 1.01 | 1.22 | |
Tandwiel 17-39 | ||||
053 | 226157-1 | 9.52 | 11.52 | |
Sluitring 8 | ||||
054 | 267017-8 | 1.21 | 1.46 | |
Koppeling | ||||
055 | 223073-8 | 11.32 | 13.70 | |
Drukveer 13.6 | ||||
056 | 231423-3 | 1.51 | 1.83 | |
Sluitring 14 | ||||
057 | 253837-6 | 0.83 | 1.00 | |
Stalen kogel 3.2 | ||||
058 | 216014-1 | 0.83 | 1.00 | |
Geleide bus | ||||
059 | 324209-3 | 7.44 | 9.00 | |
Sluitring 1730 | ||||
060 | 216216-9 | 0.83 | 1.00 | |
Druknaaldlager 1730 | ||||
061 | 216423-4 | 1.72 | 2.08 | |
Sluitring 1730 | ||||
062 | 216216-9 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
063 | 216011-7 | |||
Tandwiel 35 cpl | ||||
064 | 158892-2 | 9.52 | 11.52 | |
Ring 821 | ||||
065 | 216212-7 | 1.27 | 1.54 | |
Druknaaldlager 821 | ||||
066 | 216415-3 | 3.22 | 3.90 | |
Ring 821 | ||||
067 | 216212-7 | 1.27 | 1.54 | |
Urethaan ring 8 | ||||
068 | 261111-8 | 0.83 | 1.00 | |
Niet meer leverbaar, geen vervanging | ||||
069 | 819349-5 |
