Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita G4100R'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

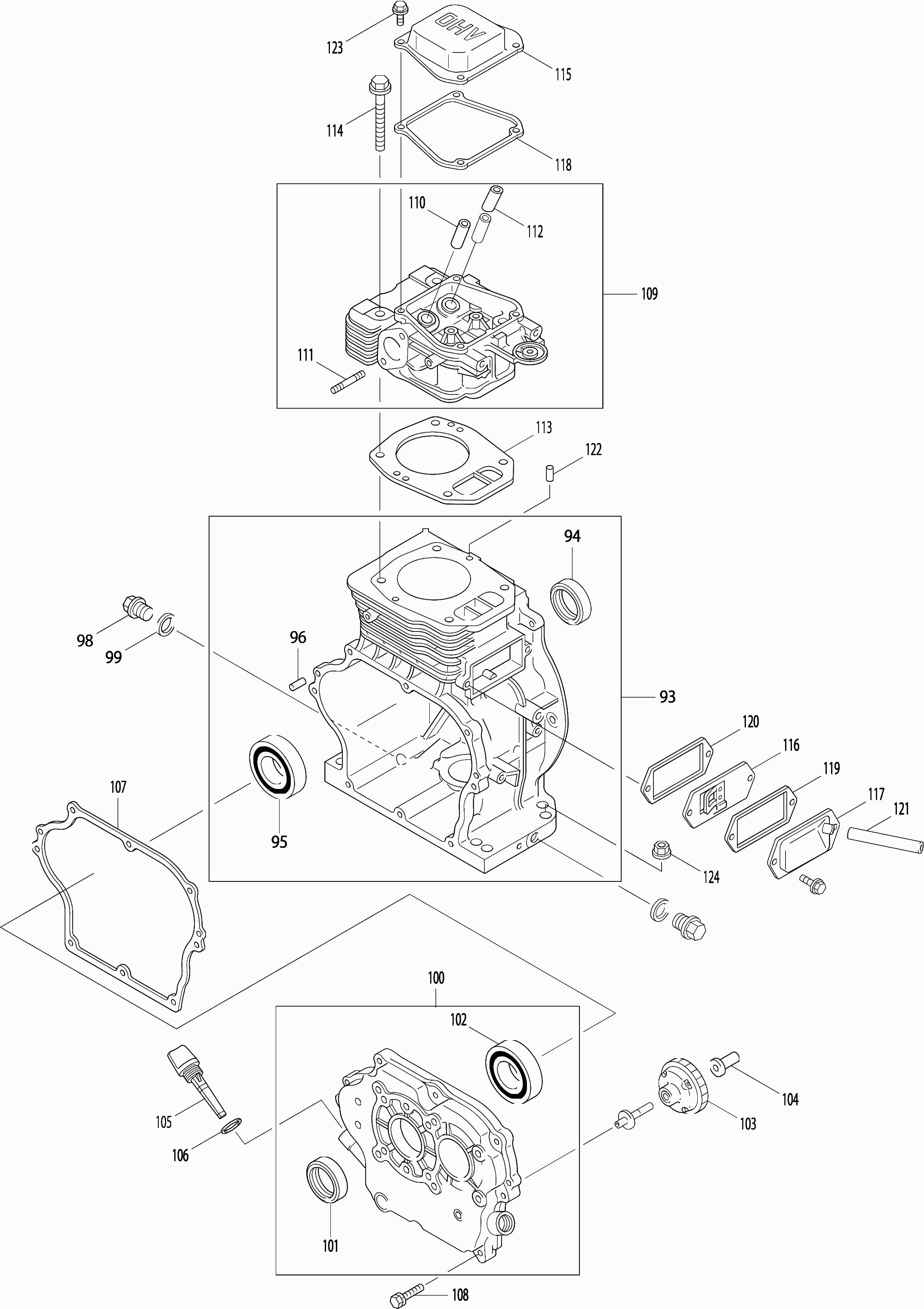

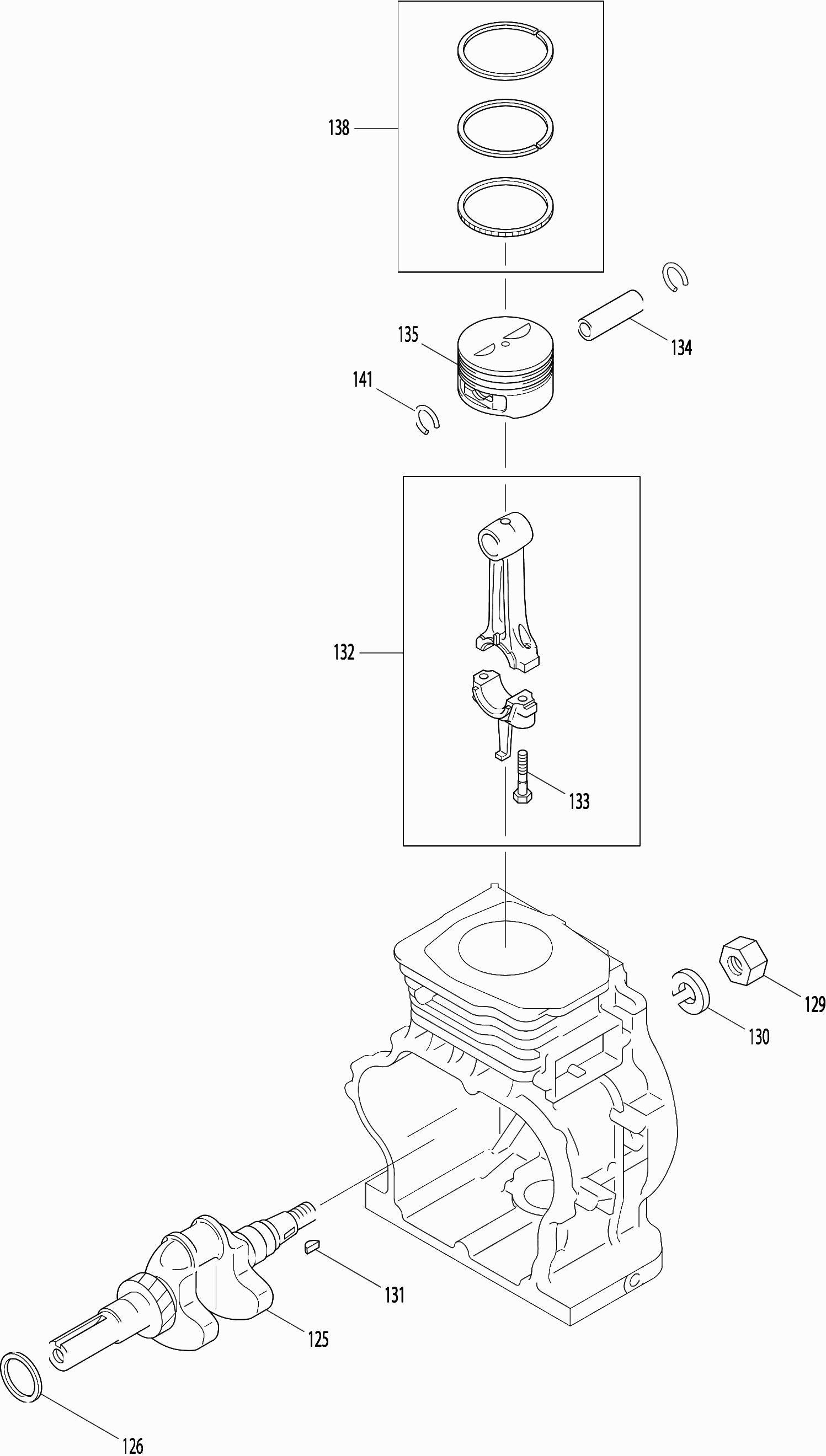

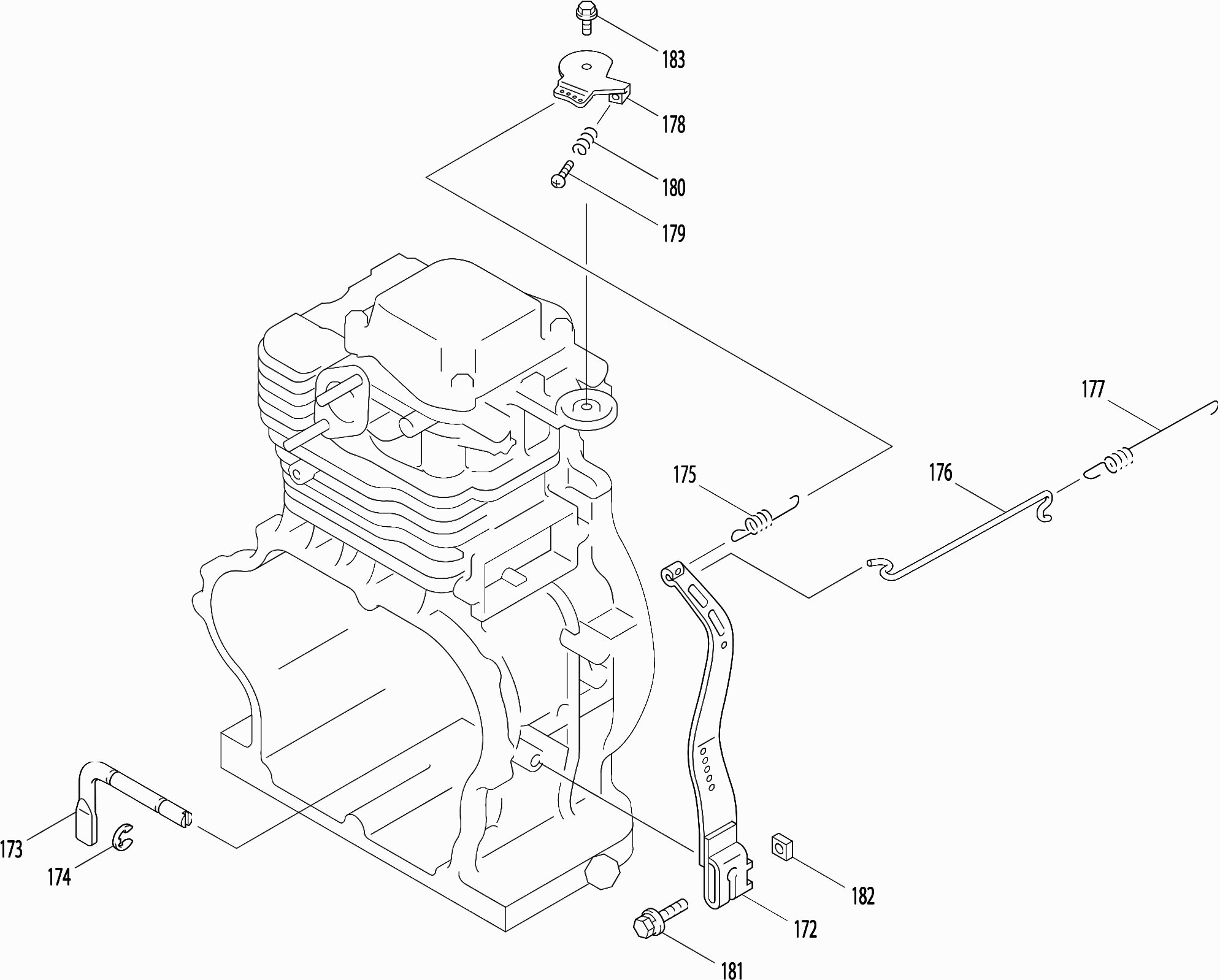

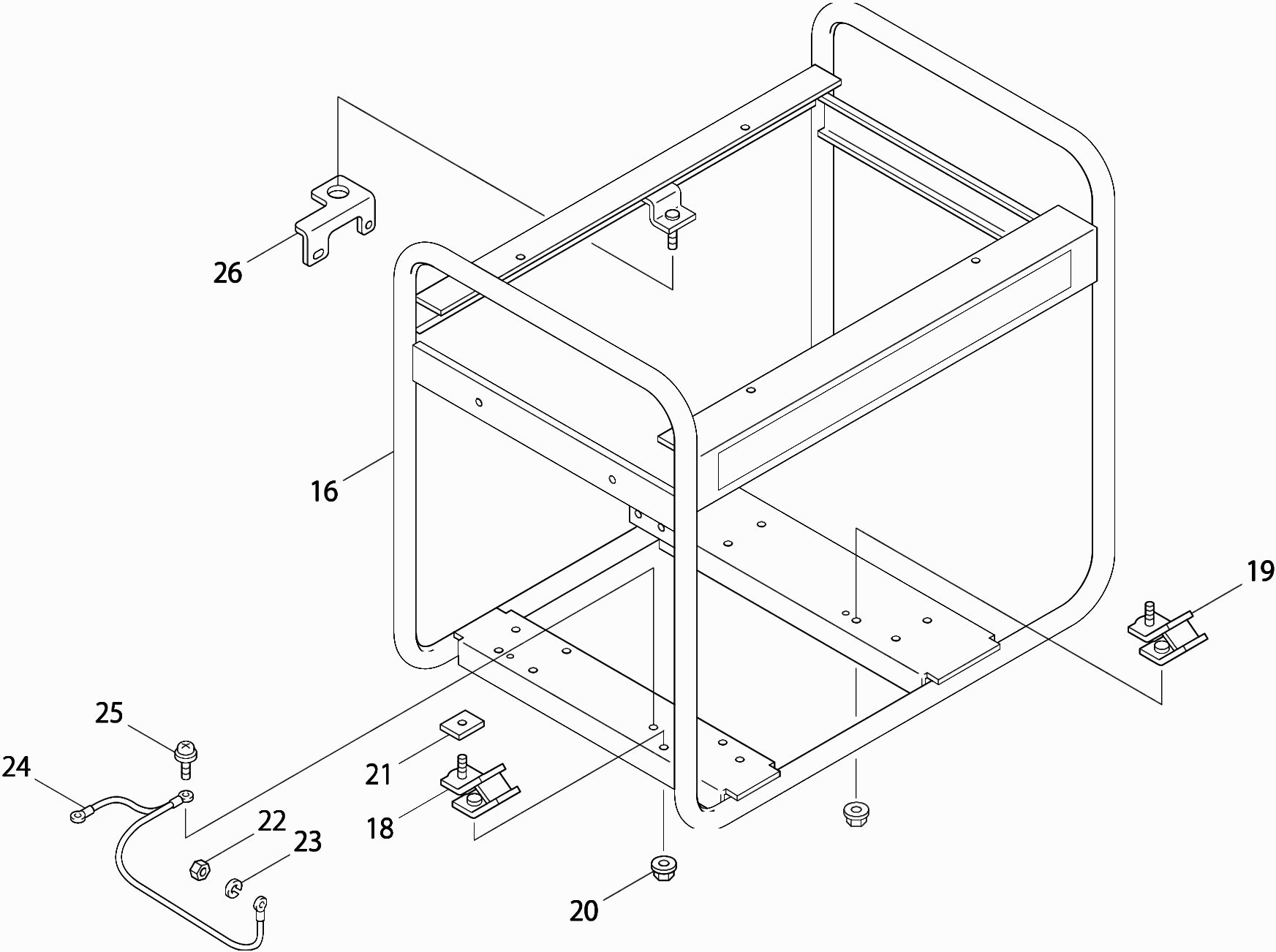

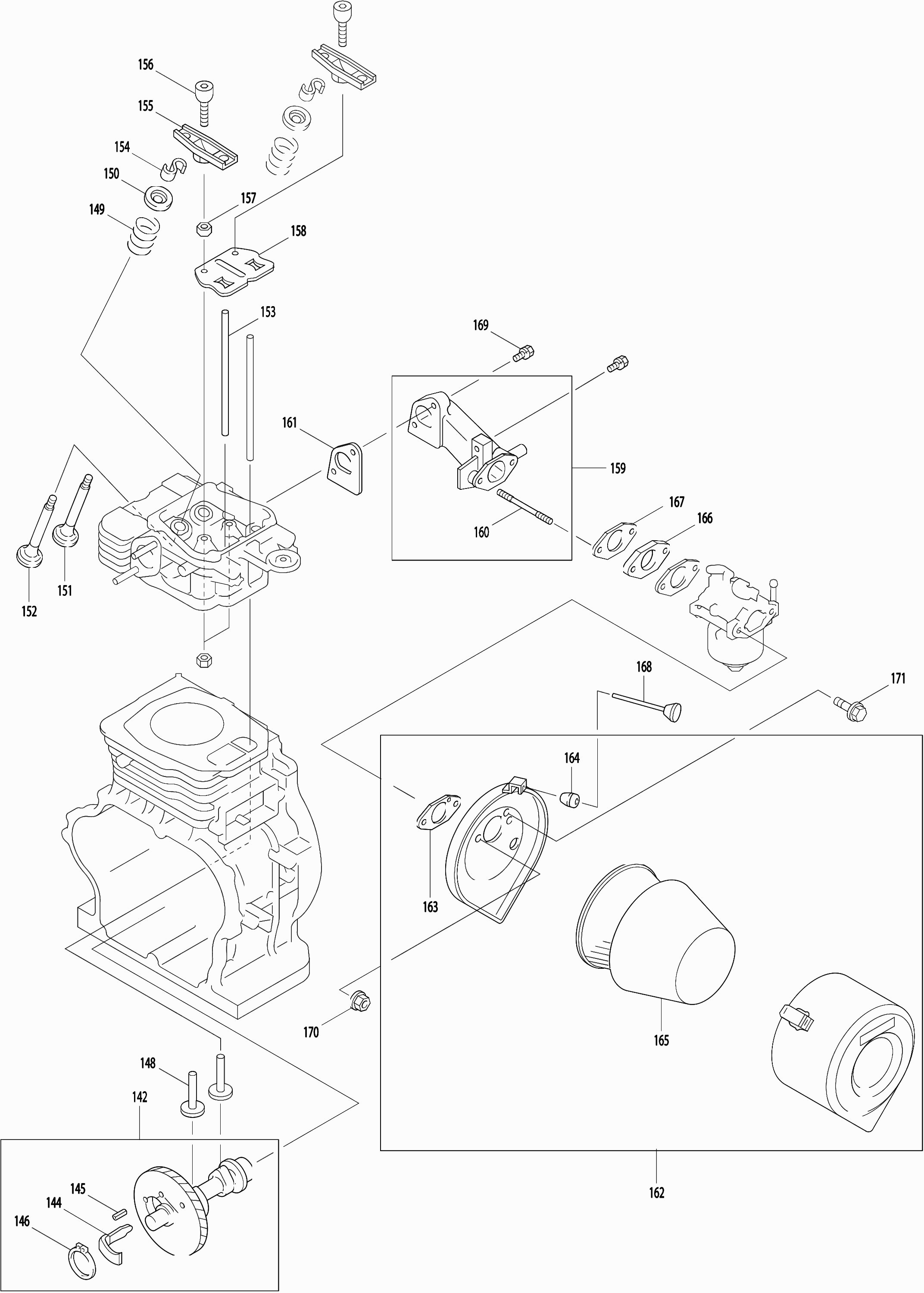

Tekeningen van de Makita G4100R
Onderdelen lijst van de Makita G4100R
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Deksel (front) | ||||
001 | 31C5102101 | 248.61 | 300.82 | |
Bout Met Ring G3501-5501R | ||||
002 | 0011408200 | 0.83 | 1.00 | |
Anker | ||||
003 | 31C5101611 | 679.14 | 821.76 | |
Niet meer leverbaar | ||||
004 | 3535820808 | |||
Doorvoerbout | ||||
005 | 31C7901503 | 16.56 | 20.04 | |
Veldwikkeling | ||||
006 | 31C5112001 | 726.25 | 878.76 | |
Beschermkap | ||||
007 | 31C5102601 | 31.77 | 38.44 | |
Veld Beschermring | ||||
008 | 31C5102301 | 29.24 | 35.38 | |
Deksel (back) | ||||
009 | 31C5102501 | 146.68 | 177.48 | |
Draaddoorvoer | ||||
010 | 3912900013 | 13.16 | 15.92 | |
Bout M6X110Mm G4100R | ||||
011 | 0100060230 | 4.82 | 5.83 | |
Veerring Rbc310-G2400- * | ||||
012 | 0032006000 | 0.83 | 1.00 | |
Schroef m/ring 5x12 | ||||
013 | 30A7120203 | 1.57 | 1.90 | |
Niet meer leverbaar | ||||
014 | 0023808000 | |||
Label Aarde G4100R * | ||||
015 | 30G4910608 | 2.27 | 2.75 | |
Niet meer leverbaar | ||||
016 | 31C3130101 | |||
Label "model" | ||||
017 | 31C9320103 | 16.58 | 20.06 | |
Rubber montageblok | ||||
018 | 3773700011 | 21.03 | 25.45 | |
Niet meer leverbaar | ||||
019 | 31C3500201 | |||
Niet meer leverbaar | ||||
020 | 0023808000 | |||
Afstandbus | ||||
021 | 31C6900103 | 2.98 | 3.61 | |
Moer Rbl250 * | ||||
022 | 0021704000 | 0.83 | 1.00 | |
Veerring G4100R | ||||
023 | 0032004000 | 0.83 | 1.00 | |
Aardkabel | ||||
024 | 3905441601 | 13.17 | 15.94 | |
Niet meer leverbaar | ||||
025 | 3763910001 | |||
Blokkerplaat G4100R * | ||||
026 | 31B6910101 | 49.47 | 59.86 | |
Label Heet G4100R | ||||
027 | 0732004860 | 7.87 | 9.52 | |
Label Aarde G4100R * | ||||
028 | 30G4910608 | 2.27 | 2.75 | |
Controle unit cpl | ||||
029 | 31C7213600 | 988.39 | 1195.95 | |

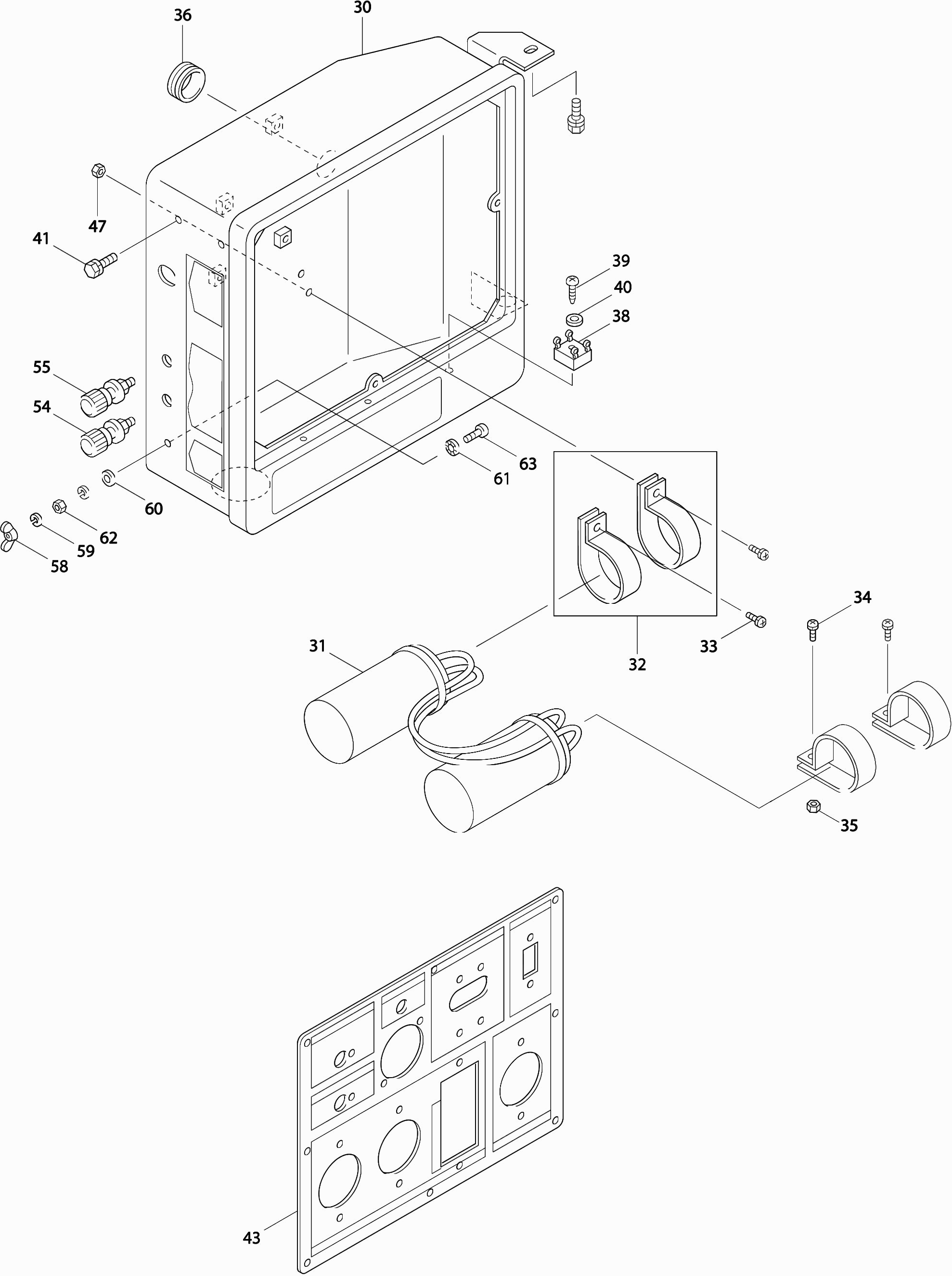

Kast tbv controle unit | ||||
030 | 31D4210101 | 88.53 | 107.12 | |
Condensator | ||||
031 | 3854754108 | 161.29 | 195.16 | |
Montagering cond. | ||||
032 | 30G4760508 | 1.90 | 2.30 | |
Schroef G2400-3500-550 | ||||
033 | 0043504100 | 0.83 | 1.00 | |
Schroef + Ring | ||||
034 | 3895998908 | 0.83 | 1.00 | |
Moer Rbl250 * | ||||
035 | 0021704000 | 0.83 | 1.00 | |
Doorvoer G4100R | ||||
036 | 0241150010 | 1.90 | 2.30 | |
Label "type" | ||||
037 | 31C8214803 | 6.86 | 8.30 | |
Diodeblok G2400-3500-550 * | ||||
038 | 3534580408 | 36.90 | 44.65 | |
Tapschroef G4100R | ||||
039 | 0150040070 | 0.83 | 1.00 | |
Ring | ||||
040 | 0031004000 | 0.83 | 1.00 | |
Niet meer leverbaar | ||||
041 | 0011406160 | |||
Controle paneel cpl | ||||
042 | 31C7208700 | 557.86 | 675.01 | |
Plaat tbv contr.pan. | ||||
043 | 31C7204801 | 100.48 | 121.58 | |
Circuit onderbreker | ||||
044 | 31C7300203 | 100.48 | 121.58 | |
Schroef M/Ring G4100R | ||||
045 | 0043703051 | 0.95 | 1.15 | |
Niet meer leverbaar | ||||
046 | 3914790201 | |||
Moer G2400R-Etc | ||||
047 | 0021703000 | 0.83 | 1.00 | |
Niet meer leverbaar | ||||
048 | 3884574608 | |||
Niet meer leverbaar | ||||
049 | 0043103150 | |||
Veerring G3500-3501R | ||||
050 | 0032003000 | 0.83 | 1.00 | |
Ring G2400R-Etc | ||||
051 | 0031003000 | 0.83 | 1.00 | |
Moer G2400R-Etc | ||||
052 | 0021703000 | 0.83 | 1.00 | |
Schakelaar | ||||
053 | 31B7750501 | 26.69 | 32.29 | |
Contactbout (zwart)(-) | ||||
054 | 3634570008 | 10.02 | 12.12 | |
Contactbout (rood)(+) | ||||
055 | 3634570108 | 10.02 | 12.12 | |
Zekeringhouder | ||||
056 | 3205985508 | 10.02 | 12.12 | |
Zekering 10a | ||||
057 | 31C7510303 | 4.22 | 5.11 | |
Vleugelmoer | ||||
058 | 3534990108 | 4.85 | 5.87 | |
Veerring | ||||
059 | 3320005008 | 0.83 | 1.00 | |
Ring | ||||
060 | 3534990308 | 0.83 | 1.00 | |
Borgring G4100R | ||||
061 | 0033005000 | 0.95 | 1.15 | |
Moer | ||||
062 | 3534990208 | 0.95 | 1.15 | |
Schroef | ||||
063 | 3564990708 | 0.83 | 1.00 | |
Niet meer leverbaar | ||||
064 | 0732004490 | |||
Schroef G2400-3500-55* | ||||
065 | 3534990408 | 0.83 | 1.00 | |

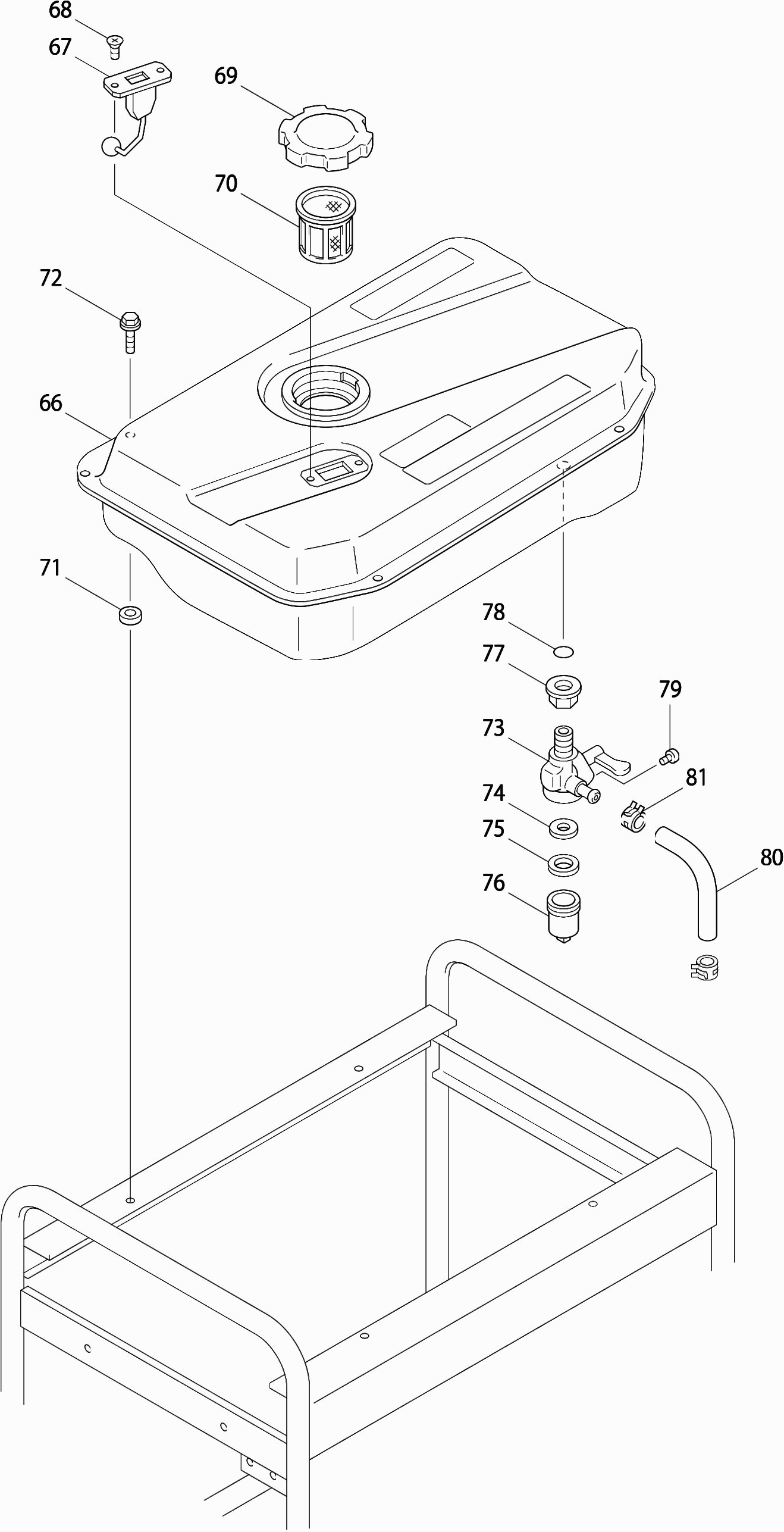

Benzinetank G4100R * | ||||
066 | 31C3600501 | 272.87 | 330.17 | |
Benzinemeter G2400R * | ||||
067 | 0648000200 | 43.32 | 52.42 | |
Schroef G2400-3500-550 | ||||
068 | 0145050040 | 1.32 | 1.60 | |
Tank Dop G4100R | ||||
069 | 0430590010 | 20.22 | 24.47 | |
Benzinefilter Eg-Series | ||||
070 | 0641540011 | 11.28 | 13.65 | |
Rubber ring (tank) | ||||
071 | 3913900013 | 3.37 | 4.08 | |
Bout Eg241A | ||||
072 | 0110060220 | 2.27 | 2.75 | |
Niet meer leverbaar | ||||
073 | 0642008400 | |||
Filter Tbv Benz.Kr. G4100R * | ||||
074 | 0642004220 | 1.14 | 1.38 | |
Pakking Tbv Benz.Kr. G4100R | ||||
075 | 0642006410 | 1.32 | 1.60 | |
Kijkglas Benzine G4100R | ||||
076 | 0642007810 | 4.44 | 5.37 | |
Moer Tbv Benz.Kr. G4100R | ||||
077 | 0642004260 | 1.32 | 1.60 | |
Pakking benz.kr. | ||||
078 | 2436650608 | 1.14 | 1.38 | |
Schroef Tbv Benz.Kr. G4100R * | ||||
079 | 0642004790 | 0.95 | 1.15 | |
Bezineslang G3500/01/5501 * | ||||
080 | 0851060000 | 24.14 | 29.21 | |
Slangklem 11Mm P | ||||
081 | 0561110020 | 1.14 | 1.38 | |
Label Brandstof G4100R | ||||
082 | 0732004510 | 6.88 | 8.32 | |
Label Olie G4100R | ||||
083 | 0732004520 | 2.58 | 3.12 | |
Label "98 decib." | ||||
084 | 31C8410203 | 8.82 | 10.67 | |

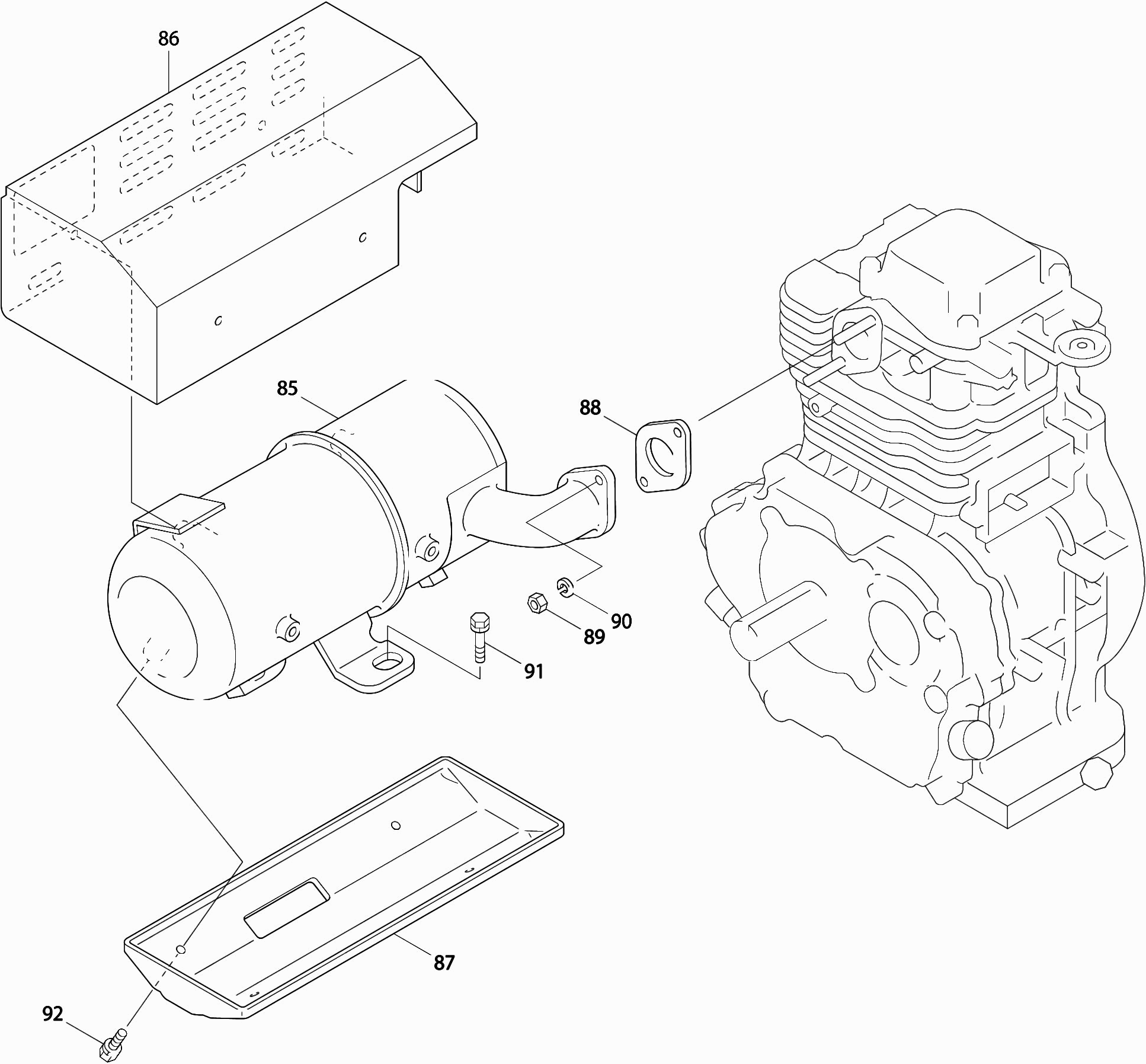

Uitlaat | ||||
085 | 31C1110101 | 235.62 | 285.10 | |
Afdekkap uitlaat | ||||
086 | 31C1200121 | 42.81 | 51.80 | |
Bodemplaat uitlaat | ||||
087 | 31C1300113 | 16.56 | 20.04 | |
Uitlaatpakking | ||||
088 | 2703520101 | 3.78 | 4.57 | |
Niet meer leverbaar | ||||
089 | 0170080030 | |||
Veerring G2400-3500-550 | ||||
090 | 0032008000 | 0.83 | 1.00 | |
Bout Met Ring G3501-5501R | ||||
091 | 0011408200 | 0.83 | 1.00 | |
Bout M/Revet G4100R | ||||
092 | 0011106100 | 0.83 | 1.00 | |
Krukashuis | ||||
093 | 2541010341 | 405.40 | 490.53 | |
Niet meer leverbaar | ||||
094 | 0440300030 | |||
Kogellager 6206 G3500-3501R | ||||
095 | 0600300020 | 16.58 | 20.06 | |
Paspen Eg601A A | ||||
096 | 0310060020 | 0.83 | 1.00 | |
Keerring G4100R/Eg601A | ||||
097 | 0440080010 | 4.24 | 5.13 | |
Carterplug Eg-Series | ||||
098 | 0401140030 | 2.36 | 2.86 | |
Pakking G2400-3500-550 | ||||
099 | 0211140020 | 0.83 | 1.00 | |
Krukaslagerdeksel | ||||
100 | 2541100401 | 118.86 | 143.82 | |
Niet meer leverbaar | ||||
101 | 0440300030 | |||
Kogellager 6206 G3500-3501R | ||||
102 | 0600300020 | 16.58 | 20.06 | |
Regulateurtandwiel G35/3501R * | ||||
103 | 2344500101 | 110.94 | 134.24 | |
Regulateurmof | ||||
104 | 2054190103 | 6.88 | 8.32 | |
Niet meer leverbaar | ||||
105 | 2696360103 | |||
O-Ring Tbv Oliepeilstok A | ||||
106 | 424100-6 | 0.83 | 1.00 | |
Karterpakking | ||||
107 | 2541600113 | 7.81 | 9.45 | |
Bout M/Revet G4100R | ||||
108 | 0011308300 | 0.95 | 1.15 | |
Cilinderkop | ||||
109 | 2701300121 | 167.48 | 202.65 | |
Klepgeleider | ||||
110 | 2631421103 | 18.37 | 22.23 | |
Tapeind Uitlaat * | ||||
111 | 0105080290 | 1.32 | 1.60 | |
Afdichting inlaatklep | ||||
112 | 13207AA050 | 6.86 | 8.30 | |
Koppakking | ||||
113 | 2541500113 | 7.87 | 9.52 | |
Bout G4100R | ||||
114 | 0110100040 | 2.27 | 2.75 | |
Kleppendeksel | ||||
115 | 2701550303 | 14.90 | 18.03 | |
Ontluchtingsplaat | ||||
116 | 2541440111 | 14.90 | 18.03 | |
Ontluchtingskap | ||||
117 | 2541430101 | 8.82 | 10.67 | |
Kleppenhuis pakking | ||||
118 | 2701600413 | 8.82 | 10.67 | |
Pakking Ontl.Kap G4100R * | ||||
119 | 2461600603 | 2.27 | 2.75 | |
Pakking Ontl.Plt G4100R * | ||||
120 | 2461600713 | 3.78 | 4.57 | |
Rubber Pijp G2400-3501-350 | ||||
121 | 0851080000 | 13.17 | 15.94 | |
Paspen Eg601A A | ||||
122 | 0310060020 | 0.83 | 1.00 | |
Flensbout G24/35/5500 | ||||
123 | 0110060020 | 1.58 | 1.91 | |
Niet meer leverbaar | ||||
124 | 0023808000 | |||
Niet meer leverbaar | ||||
125 | 2542079101 | |||
Afstandhouder 0.6Mm G35/4100 | ||||
126 | 0230300170 | 1.58 | 1.91 | |
Afstandhouder 0.8Mm G35/4100 | ||||
127 | 0230300180 | 1.58 | 1.91 | |
Afstandhouder 1.0Mm G35/4100 | ||||
128 | 0230300190 | 1.58 | 1.91 | |
Moer G3500-5500-1R | ||||
129 | 0021818000 | 4.22 | 5.11 | |
Veerring G3500-5500-01R | ||||
130 | 0032018000 | 0.83 | 1.00 | |
Inleg Spie G2400-3500-1R | ||||
131 | 0323030010 | 2.96 | 3.58 | |
Drijfstang G4100R * | ||||
132 | 2542250100 | 69.12 | 83.64 | |
Bout tbv aandrijfst. | ||||
133 | 2462300113 | 4.22 | 5.11 | |
Zuigerpen | ||||
134 | 2702330103 | 8.82 | 10.67 | |
Zuiger std. | ||||
135 | 2702340103 | 36.90 | 44.65 | |
Zuiger ov.siz.0.25mm | ||||
136 | 2702340203 | 34.36 | 41.58 | |
Zuiger ov.siz.0.50mm | ||||
137 | 2702340303 | 34.36 | 41.58 | |
Niet meer leverbaar | ||||
138 | 2542350107 | |||
Zuigerveerset 0.25 | ||||
139 | 2542350207 | 73.92 | 89.44 | |
Zuigerveerset 0.50 | ||||
140 | 2542350307 | 73.92 | 89.44 | |
Borgring Eg441A | ||||
141 | 0565180010 | 0.95 | 1.15 | |
Nokkenas | ||||
142 | 2543170141 | 94.60 | 114.47 | |
Pin | ||||
143 | 2273860123 | 14.90 | 18.03 | |
Niet meer leverbaar | ||||
144 | 2543640123 | |||
Veerpen Eg601A | ||||
145 | 0051904100 | 0.83 | 1.00 | |
Borgring G4100R | ||||
146 | 0031522000 | 1.14 | 1.38 | |
Retourveer | ||||
147 | 2343870103 | 2.58 | 3.12 | |
Klepstoter | ||||
148 | 2393330113 | 11.60 | 14.04 | |
Kleppenveer | ||||
149 | 2463361103 | 3.28 | 3.97 | |
Borgplaat | ||||
150 | 2463371113 | 5.42 | 6.56 | |
Inlaatklep | ||||
151 | 2703340103 | 20.22 | 24.47 | |
Uitlaatklep | ||||
152 | 2703350103 | 31.77 | 38.44 | |
Stoterstang | ||||
153 | 2703530103 | 6.11 | 7.39 | |
Tegenklep | ||||
154 | 2463550103 | 1.57 | 1.90 | |
Tuimelaar | ||||
155 | 2693600103 | 7.87 | 9.52 | |
Bout tbv tuimelaar | ||||
156 | 2693580103 | 4.24 | 5.13 | |
Moer G4100R | ||||
157 | 0170060090 | 1.92 | 2.32 | |
Geleideplaat | ||||
158 | 2703650103 | 2.58 | 3.12 | |
Luchtinlaat | ||||
159 | 2543300101 | 53.02 | 64.15 | |
Tapeind V Carbu G3500-3501R | ||||
160 | 0105060191 | 1.32 | 1.60 | |
Inlaatpakking G4100R * | ||||
161 | 2463600113 | 3.37 | 4.08 | |
Luchtfilterhuis | ||||
162 | 2543261220 | 73.92 | 89.44 | |
Pakking filter | ||||
163 | 2343600308 | 2.27 | 2.75 | |
Doorvoer | ||||
164 | 2073269008 | 3.37 | 4.08 | |
Luchtfilter | ||||
165 | 2343260707 | 41.67 | 50.42 | |
Tussenstuk | ||||
166 | 2343290103 | 4.85 | 5.87 | |
Inlaatpakking | ||||
167 | 2343590203 | 0.83 | 1.00 | |
Bout M/Revet G4100R | ||||
169 | 0011308280 | 0.95 | 1.15 | |
Moer M/revet | ||||
170 | 2263921200 | 0.83 | 1.00 | |
Bout Met Ring G5500-5501R | ||||
171 | 0011006160 | 0.95 | 1.15 | |
Regulateurhefboom | ||||
172 | 2544230123 | 11.64 | 14.08 | |
Regulateur as | ||||
173 | 2464220123 | 11.60 | 14.04 | |
Borgring Eg601A | ||||
174 | 0031306000 | 0.83 | 1.00 | |
Regulateur veer | ||||
175 | 2544250113 | 4.22 | 5.11 | |
Regulateur stang | ||||
176 | 2544270101 | 4.24 | 5.13 | |
Veer tbv stang | ||||
177 | 2544280103 | 5.44 | 6.58 | |
Toerenregelaar | ||||
178 | 2274331013 | 8.82 | 10.67 | |
Schroef Tbv Toerenr. G4100R | ||||
179 | 0043106450 | 0.83 | 1.00 | |
Veer | ||||
180 | 2204800113 | 2.58 | 3.12 | |
Bout M/Revet G4100R | ||||
181 | 0011406300 | 0.83 | 1.00 | |
Moer G2400-3500-550 | ||||
182 | 0186060020 | 0.94 | 1.14 | |
Bout 6X12 * | ||||
183 | 0011306120 | 0.83 | 1.00 | |
Niet meer leverbaar | ||||
184 | 0031108000 | |||

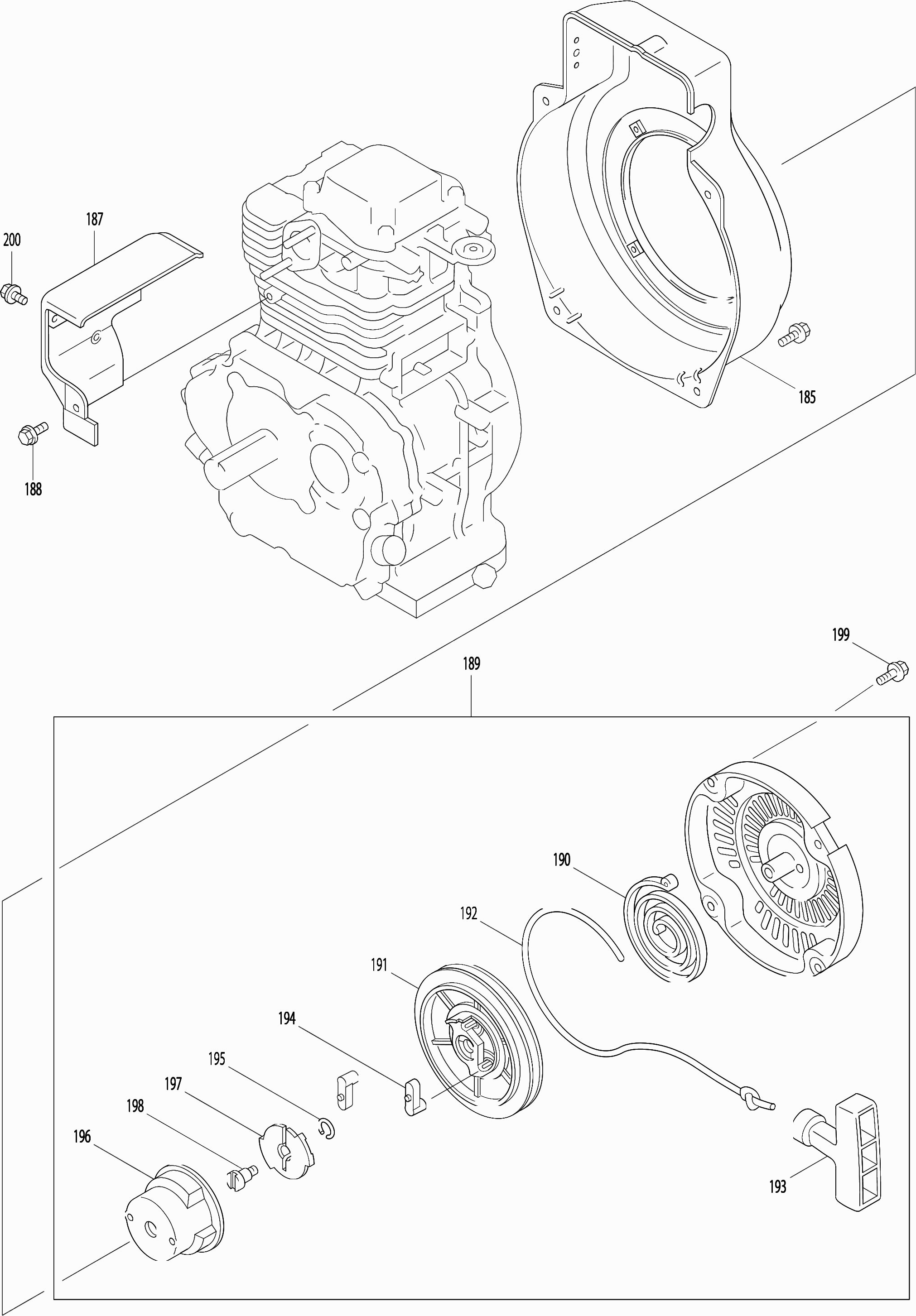

Vliegwielhuis | ||||
185 | 2545346101 | 56.48 | 68.34 | |
Label Makita G4100R | ||||
186 | 0732005000 | 3.78 | 4.57 | |
Karterkap | ||||
187 | 2545270203 | 16.58 | 20.06 | |
Flensbout G24/35/5500 | ||||
188 | 0110060020 | 1.58 | 1.91 | |
Niet meer leverbaar | ||||
189 | 2705020300 | |||
Start veer | ||||
190 | 2705011508 | 19.20 | 23.23 | |
Koordhaspel | ||||
191 | 2705012008 | 36.90 | 44.65 | |
Startkoord | ||||
192 | 2705011018 | 11.64 | 14.08 | |
Niet meer leverbaar | ||||
193 | 2615010008 | |||
Borgpal G4100R * | ||||
194 | 2705012508 | 6.11 | 7.39 | |
Frictieveer | ||||
195 | 2275013108 | 3.77 | 4.56 | |
Startpulley | ||||
196 | 2705014518 | 18.37 | 22.23 | |
Borgpal Geleider G4100R * | ||||
197 | 2705026108 | 8.82 | 10.67 | |
Vastzetschroef | ||||
198 | 2275015208 | 4.22 | 5.11 | |
Bout G2400-3500-550 * | ||||
199 | 0110060010 | 1.32 | 1.60 | |
Bout M/Revet G4100R | ||||
200 | 0011508200 | 0.83 | 1.00 | |

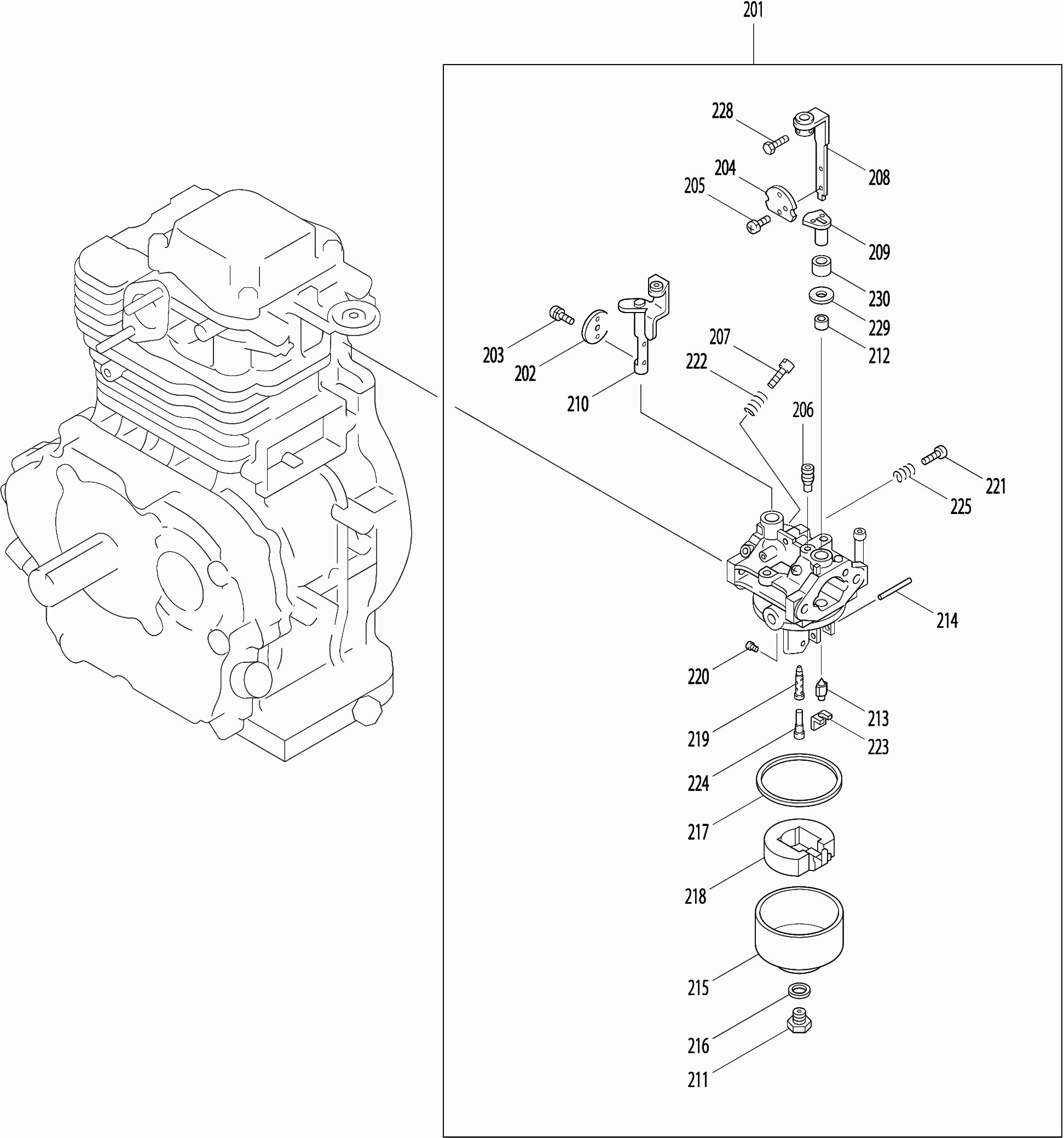

Niet meer leverbaar | ||||
201 | 2546234220 | |||
Gasklep | ||||
202 | 2396253508 | 11.28 | 13.65 | |
Schroef | ||||
203 | 2096235108 | 1.14 | 1.38 | |
Chokeklep | ||||
204 | 2546252508 | 14.90 | 18.03 | |
Schroef | ||||
205 | 2376245108 | 1.14 | 1.38 | |
Sproeier | ||||
206 | 1576242008 | 8.82 | 10.67 | |
Afstelschroef | ||||
207 | 2546230508 | 3.78 | 4.57 | |
Chokehandel | ||||
208 | 2346252108 | 39.85 | 48.22 | |
Ring | ||||
209 | 2396256008 | 4.85 | 5.87 | |
Gasstang | ||||
210 | 2546253208 | 21.96 | 26.57 | |
Bout | ||||
211 | 2246254408 | 2.96 | 3.58 | |
Ring | ||||
212 | 2266255008 | 2.58 | 3.12 | |
Naaldklep | ||||
213 | 2246231218 | 35.96 | 43.51 | |
Vlotterpen | ||||
214 | 2146251508 | 5.44 | 6.58 | |
Vlotterkamer G3500-5500-0 * | ||||
215 | 2246255208 | 39.85 | 48.22 | |
Ring | ||||
216 | 2076234508 | 0.83 | 1.00 | |
Pakking | ||||
217 | 2066254008 | 5.05 | 6.11 | |
Vlotter | ||||
218 | 2346250608 | 27.95 | 33.82 | |
Hoofdpijp | ||||
219 | 2546244008 | 21.03 | 25.45 | |
Hoofdsproeier | ||||
220 | 2486240108 | 8.82 | 10.67 | |
Afstelschroef | ||||
221 | 2466243508 | 2.27 | 2.75 | |
Veer G3500-3501-55* | ||||
222 | 2066244608 | 2.96 | 3.58 | |
Borgring | ||||
223 | 2246256918 | 2.58 | 3.12 | |
Pijp | ||||
224 | 2466242508 | 17.34 | 20.98 | |
Veer | ||||
225 | 2306244608 | 1.14 | 1.38 | |
Luchtsproeier | ||||
226 | 2486241008 | 14.90 | 18.03 | |
Luchtsproeier | ||||
227 | 1076241008 | 11.28 | 13.65 | |
Bout | ||||
228 | 2276245008 | 8.82 | 10.67 | |
Afdichting | ||||
229 | 2366268008 | 5.42 | 6.56 | |
Kap | ||||
230 | 2476255008 | 3.78 | 4.57 | |

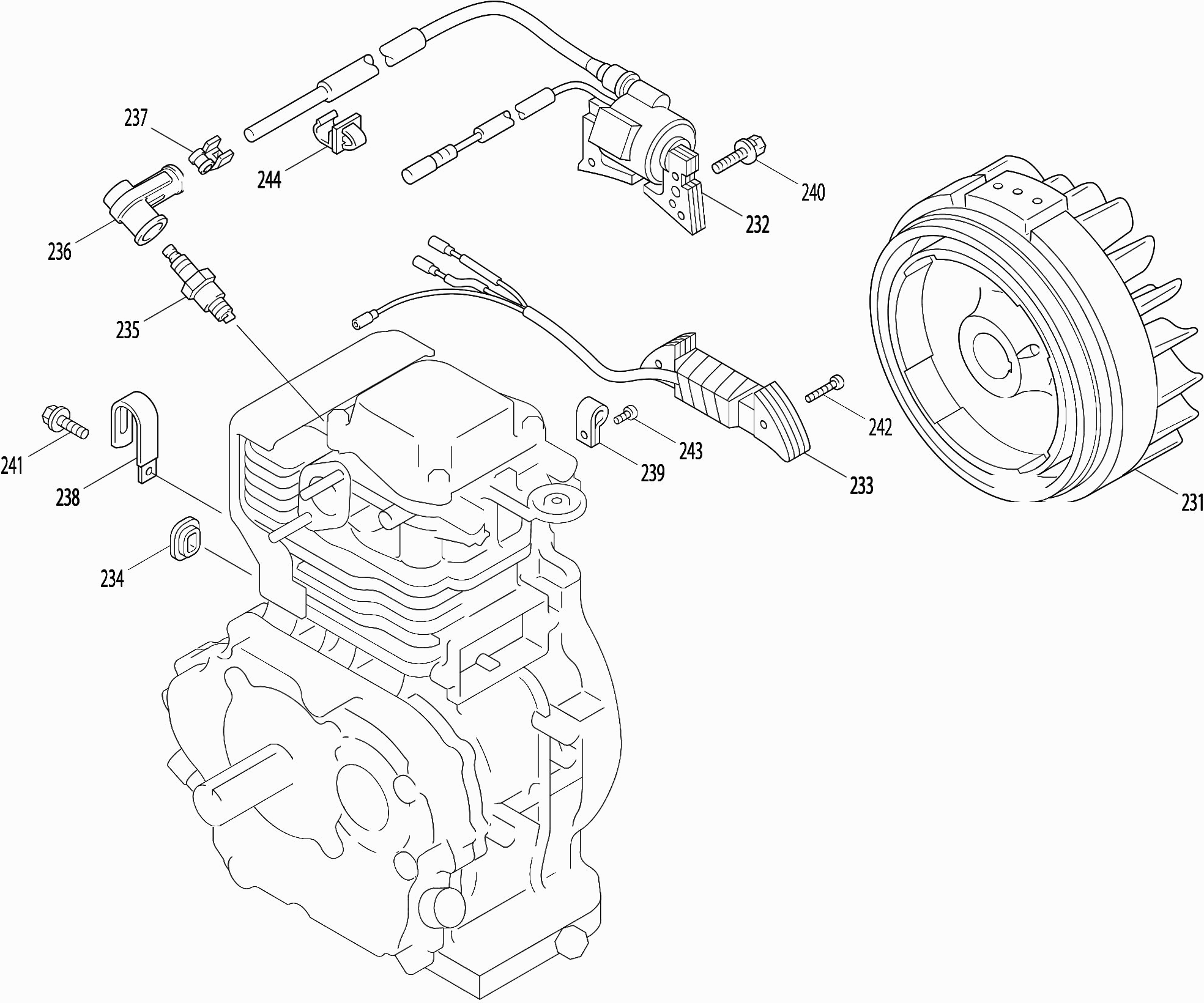

Niet meer leverbaar | ||||
231 | 2347020311 | |||
Ontsteking Cpl G4100R * | ||||
232 | 2547943031 | 88.53 | 107.12 | |
Ontsteking | ||||
233 | 2277963201 | 46.09 | 55.77 | |
Doorvoer | ||||
234 | 2267550103 | 2.27 | 2.75 | |
Bougie Br6Hs | ||||
235 | 0650140150 | 10.46 | 12.66 | |
Bougiedop G4100R * | ||||
236 | 0655000140 | 5.42 | 6.56 | |
Contact Plug G4100R | ||||
237 | 0659000010 | 3.37 | 4.08 | |
Beugel G4100R | ||||
238 | 0566000300 | 2.27 | 2.75 | |
Klembeugel | ||||
239 | 2067550101 | 2.27 | 2.75 | |
Niet meer leverbaar | ||||
240 | 0011406250 | |||
Bout Met Ring G3500-3501R * | ||||
241 | 0011008160 | 0.83 | 1.00 | |
Schroef G5500-5501R | ||||
242 | 0043506250 | 0.83 | 1.00 | |
Schroef G4100R | ||||
243 | 0043106080 | 0.83 | 1.00 | |
Klembeugel G4100R | ||||
244 | 0566000190 | 2.26 | 2.73 | |

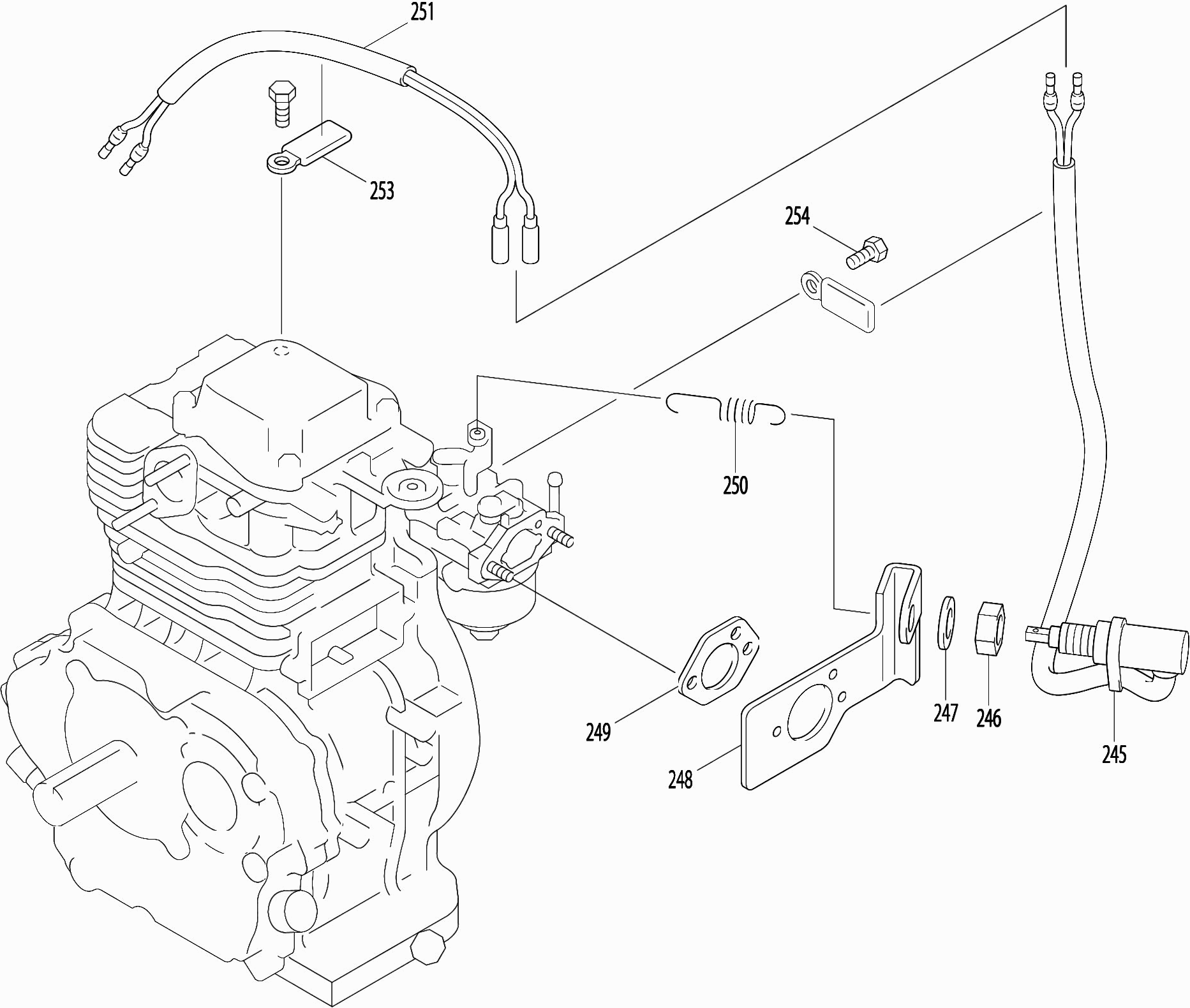

Magneetschakelaar | ||||
245 | 2277550100 | 94.60 | 114.47 | |
Moer | ||||
246 | 2277550108 | 4.85 | 5.87 | |
Revet | ||||
247 | 2277550208 | 4.85 | 5.87 | |
Steun tbv magn.schak. | ||||
248 | 2547651301 | 31.78 | 38.45 | |
Luchtfilter pakking | ||||
249 | 2343600303 | 0.83 | 1.00 | |
Veer tbv magn. schak. | ||||
250 | 2274690113 | 5.42 | 6.56 | |
Kabel 18 cpl | ||||
251 | 2347311811 | 7.81 | 9.45 | |
Tyrap Tbv Kabel G4100R | ||||
252 | 0563000040 | 1.14 | 1.38 | |
Montageklem | ||||
253 | 2267510103 | 0.95 | 1.15 | |
Bout G2400-3500-550 * | ||||
254 | 0110060010 | 1.32 | 1.60 | |

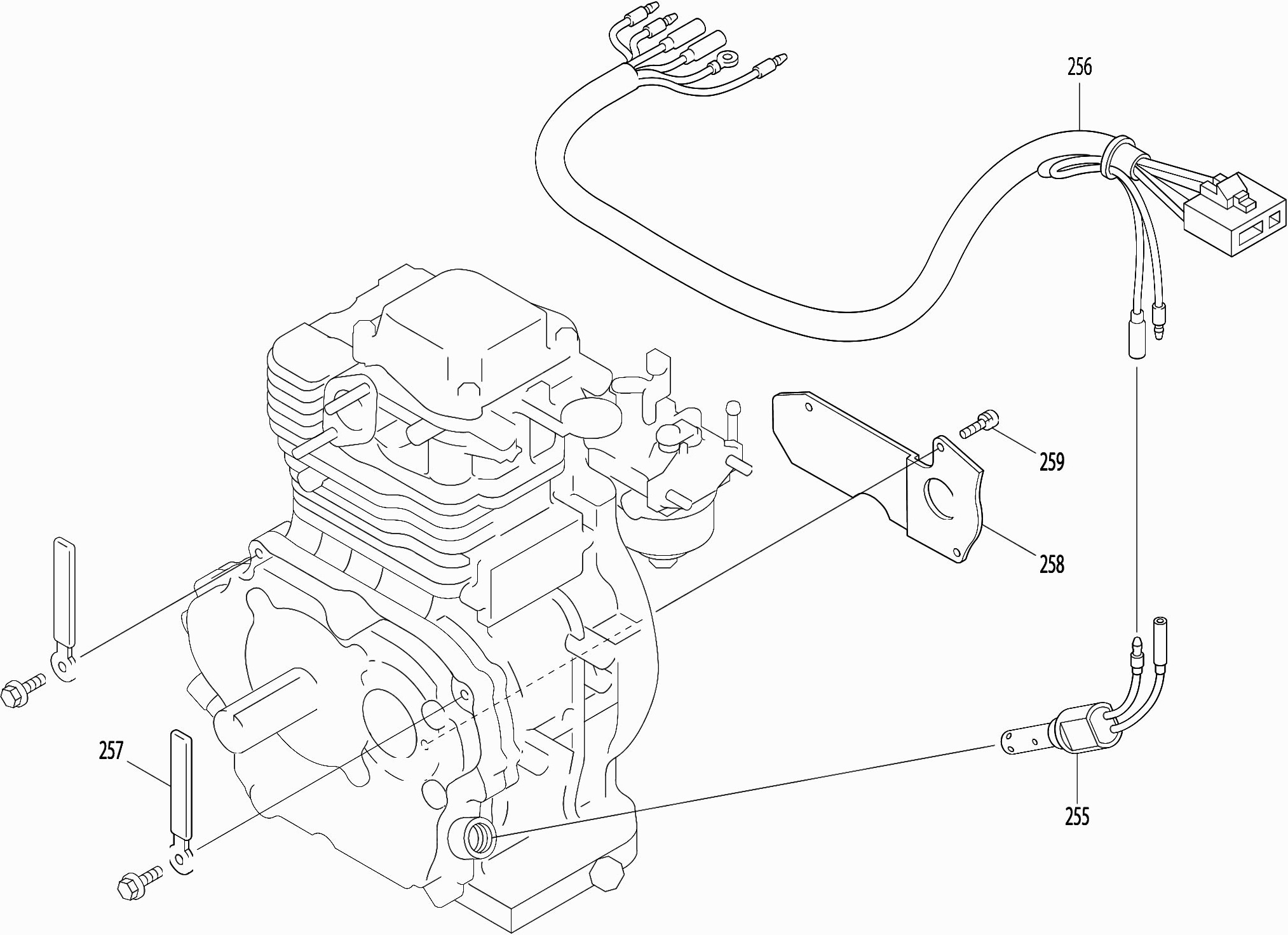

Niet meer leverbaar | ||||
255 | KS31101001 | |||
Kabelboom 13 cpl | ||||
256 | 2547310311 | 26.69 | 32.29 | |
Beugel G2400-3500-550 | ||||
257 | 0566000170 | 0.95 | 1.15 | |
Plaat tbv oliesens. | ||||
258 | 2541750213 | 6.11 | 7.39 | |
Schroef M5x10mm | ||||
259 | 266646-4 | 0.83 | 1.00 |
