Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita GA4530'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

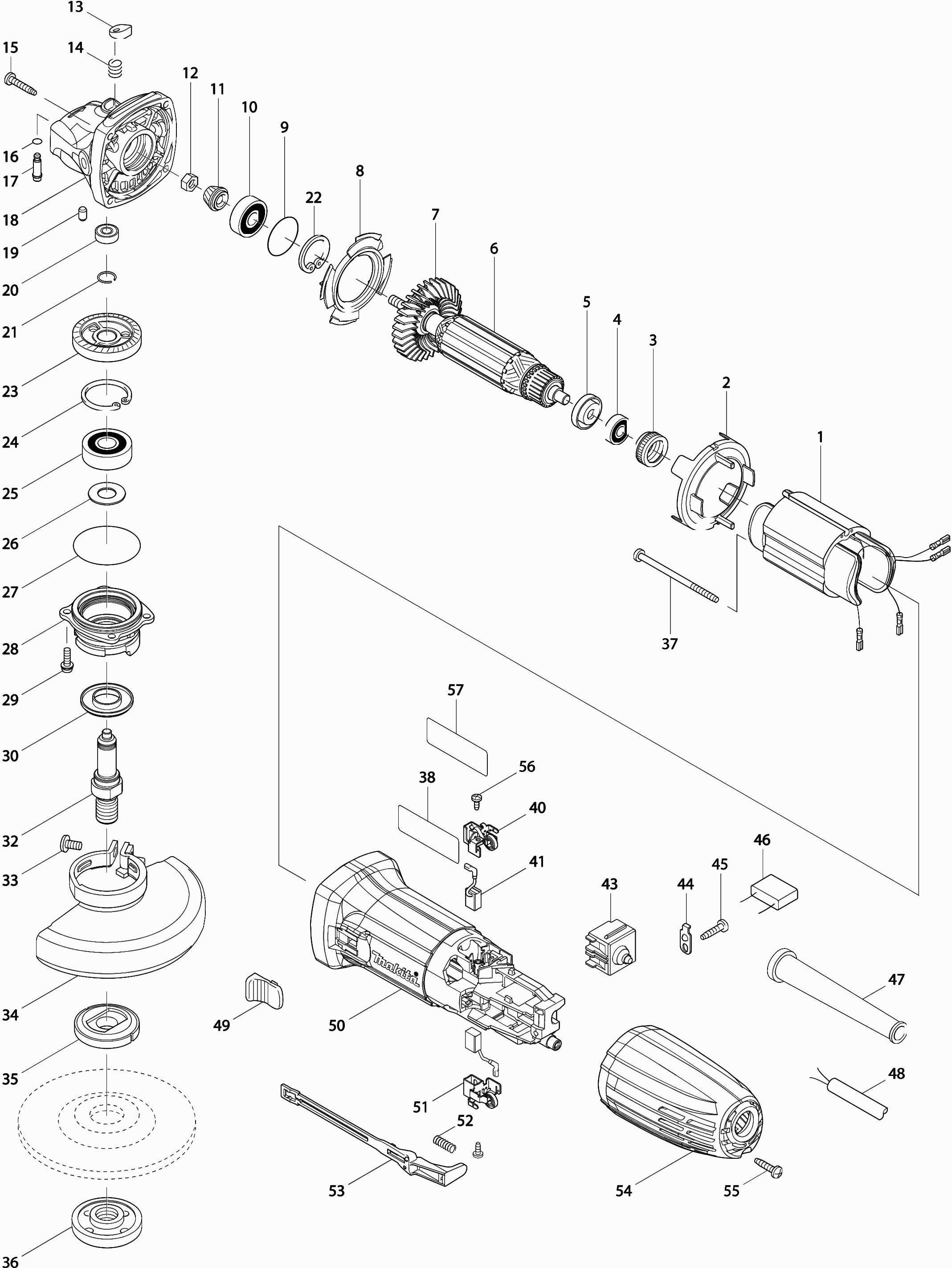

Tekeningen van de Makita GA4530
Onderdelen lijst van de Makita GA4530
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Veld | ||||
| 001 | 635113-4 | 19.88 | 24.05 | |
| Tussenplaat | ||||
| 002 | 450796-7 | 0.83 | 1.00 | |
| Tussenring 9554Nb A | ||||
| 003 | 422768-2 | 0.83 | 1.00 | |
| NULL | ||||
| 004 | 210169-4 | 1.43 | 1.73 | |
| Isolatiering | ||||
| 005 | 681636-0 | 1.21 | 1.46 | |
| Anker | ||||
| 006 | 517649-4 | 21.87 | 26.46 | |
| Waaier | ||||
| 007 | 240139-9 | 0.83 | 1.00 | |
| Geleidingsplaat | ||||
| 008 | 413126-3 | 0.83 | 1.00 | |
| O-ring 26 | ||||
| 009 | 213407-3 | 1.21 | 1.46 | |
| Kogellager 629ddw | ||||
| 010 | 211092-6 | 4.58 | 5.54 | |
| Tandwiel 10 | ||||
| 011 | 227545-5 | 2.80 | 3.39 | |
| Moer M6 | ||||
| 012 | 252186-8 | 0.83 | 1.00 | |
| Blokkeerpenkap | ||||
| 013 | 417771-6 | 0.83 | 1.00 | |
| Drukveer 8 | ||||
| 014 | 234057-1 | 0.83 | 1.00 | |
| Tapschroef 4x22 | ||||
| 015 | 266324-6 | 0.83 | 1.00 | |
| O-ring 4 | ||||
| 016 | 213032-0 | 0.83 | 1.00 | |
| Kraagpen 5 | ||||
| 017 | 256510-7 | 0.83 | 1.00 | |
| Tandwielhuis | ||||
| 018 | 318335-8 | 11.16 | 13.50 | |
| Rubber pen 4 | ||||
| 019 | 263002-9 | 0.83 | 1.00 | |
| Kogellager 696ZZ A | ||||
| 020 | 210026-6 | 3.65 | 4.42 | |
| Veerring 11 Ga4530 | ||||
| 021 | 233950-6 | 0.83 | 1.00 | |
| Borgring R-26 A | ||||
| 022 | 962105-3 | 0.83 | 1.00 | |
| Tandwiel 37 | ||||
| 023 | 227546-3 | 5.22 | 6.32 | |
| Borgring R-32 | ||||
| 024 | 962151-6 | 0.83 | 1.00 | |
| Kogellager 6201dw1 | ||||
| 025 | 211129-9 | 7.44 | 9.00 | |
| Sluitring 12 | ||||
| 026 | 267113-2 | 0.83 | 1.00 | |
| O-ring 42 | ||||
| 027 | 213561-3 | 0.83 | 1.00 | |
| Lagerhuis | ||||
| 028 | 318336-6 | 2.80 | 3.39 | |
| Schroef M4x14mm | ||||
| 029 | 265099-4 | 0.83 | 1.00 | |
| Tussenring | ||||
| 030 | 345464-4 | 0.83 | 1.00 | |
| As Ga4530 | ||||
| 032 | 324954-0 | 3.22 | 3.90 | |
| Schroef 5x16 | ||||
| 033 | 265180-1 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 034A | 135245-2 | |||
| Beschermkap 115mm 'toolless' | ||||
| 034B | 123144-0 | 9.52 | 11.52 | |
| O-ring 4 | ||||
| 034B1 | 213009-5 | 0.83 | 1.00 | |
| Binnenflens 42mm | ||||
| 035 | 224415-9 | 3.35 | 4.05 | |
| Sluitmoer M14x45mm | ||||
| 036 | 224554-5 | 3.73 | 4.51 | |
| Tapschroef 4x70 | ||||
| 037 | 266325-4 | 0.83 | 1.00 | |
| Naamplaat "ga4530" | ||||
| 038 | 866050-3 | 2.80 | 3.39 | |
| Koolborstelhouder | ||||
| 040 | 643839-4 | 1.01 | 1.22 | |
| Koolborstelset Cb-459 | ||||
| 041 | 195026-6 | 2.40 | 2.90 | |
| Schakelaar | ||||
| 043 | 651947-7 | 2.80 | 3.39 | |
| Trekontlaster | ||||
| 044 | 687681-3 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 045 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 045-1 | 265B67-9 | |||
| Ontstoringscondensator | ||||
| 046 | 638739-1 | 2.08 | 2.52 | |
| Kabeltule 8-110 | ||||
| 047 | 682559-5 | 0.83 | 1.00 | |
| Netsnoer 2x1.00 2.2mtr | ||||
| 048 | 665383-1 | 10.81 | 13.08 | |
| Schakelknop | ||||
| 049 | 419566-3 | 0.83 | 1.00 | |
| Motorhuis | ||||
| 050A | 450795-9 | 6.16 | 7.45 | |
| Motorhuis | ||||
| 050B | 451128-1 | 6.58 | 7.96 | |
| Koolborstelhouder | ||||
| 051 | 643839-4 | 1.01 | 1.22 | |
| Drukveer 4 | ||||
| 052 | 233121-5 | 0.83 | 1.00 | |
| Schakelstang Ga4530 | ||||
| 053 | 450797-5 | 0.83 | 1.00 | |
| Achterdeksel | ||||
| 054 | 456381-4 | 2.80 | 3.39 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 055 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 055-1 | 265B67-9 | |||
| Tapschroef Pt3X8 | ||||
| 056 | 265954-0 | 0.83 | 1.00 | |
| Indicatielabel "vrij" | ||||
| 057 | 819327-5 | 2.80 | 3.39 | |
