Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita GA5021'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

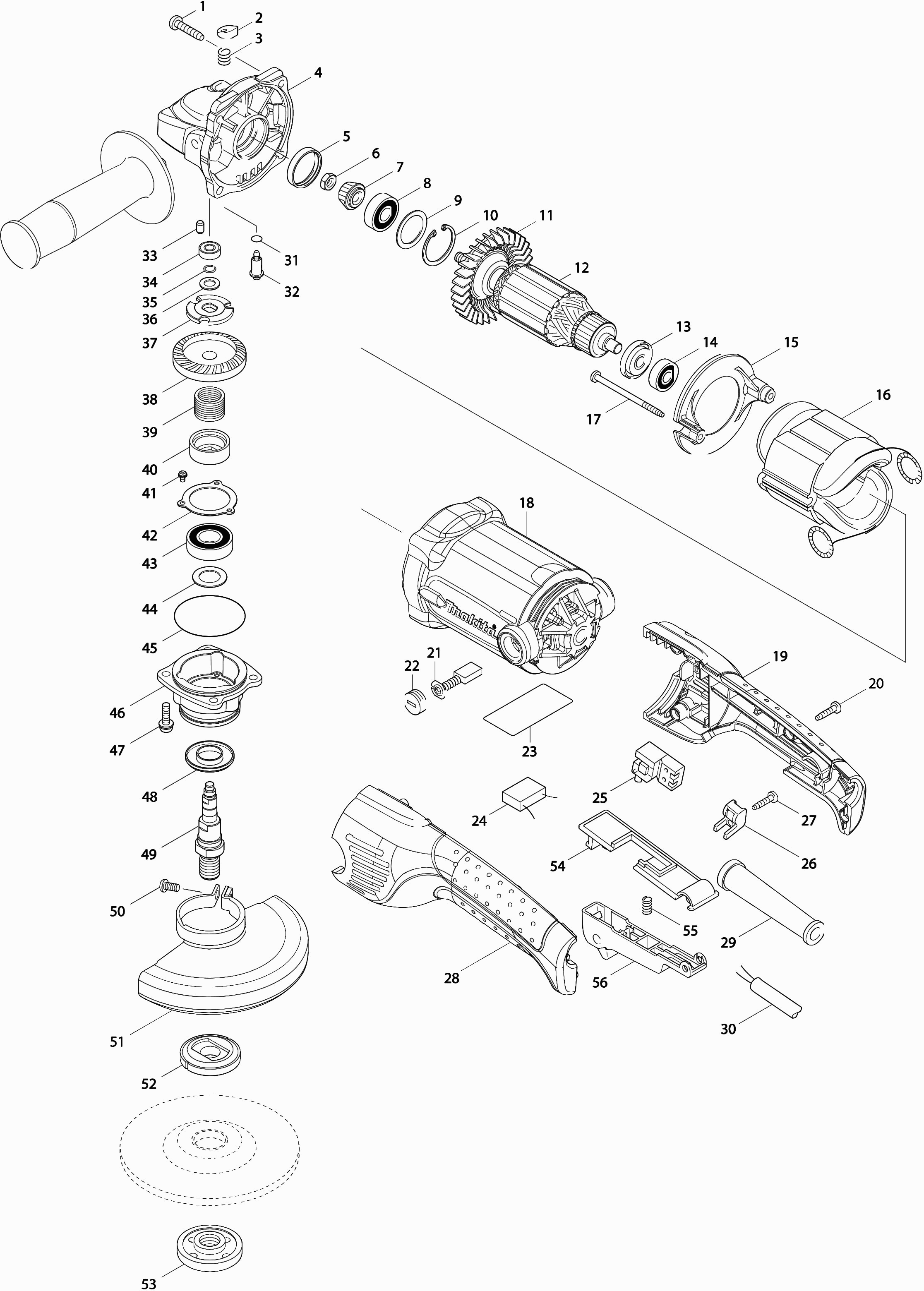

Tekeningen van de Makita GA5021
Onderdelen lijst van de Makita GA5021
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Tapschroef 5x25 | ||||
001 | 266041-8 | 0.83 | 1.00 | |
Blokkeerpenkap | ||||
002 | 417771-6 | 0.83 | 1.00 | |
Drukveer 8 | ||||
003 | 234057-1 | 0.83 | 1.00 | |
Tandwielhuis | ||||
004 | 318158-4 | 10.81 | 13.08 | |
Rubber ring 27 | ||||
005 | 262132-3 | 0.83 | 1.00 | |
Moer M7 | ||||
006 | 264010-3 | 0.83 | 1.00 | |
Tandwiel 13 | ||||
007 | 227517-0 | 4.08 | 4.94 | |
Kogellager 6000ddw | ||||
008 | 211289-7 | 12.58 | 15.22 | |
Sluitring 22 Ga5021 | ||||
009 | 267352-4 | 0.83 | 1.00 | |
Borgring R-30 | ||||
010 | 962107-9 | 0.83 | 1.00 | |
Waaier 70 | ||||
011 | 240094-5 | 1.43 | 1.73 | |
Anker | ||||
012 | 510132-0 | 23.75 | 28.74 | |
Isolatiering | ||||
013 | 681644-1 | 0.83 | 1.00 | |
Kogellager 608ddw | ||||
014 | 210005-4 | 4.58 | 5.54 | |
Opvulplaat | ||||
015 | 419961-7 | 0.83 | 1.00 | |
Veld 240v | ||||
016 | 525803-6 | 48.51 | 58.70 | |
Statorveertje Cb5 | ||||
016A | 654020-2 | 0.83 | 1.00 | |
Stekker | ||||
016B | 654555-3 | 0.83 | 1.00 | |
Tapschroef 4x65mm | ||||
017 | 266340-8 | 0.83 | 1.00 | |
Motorhuis | ||||
018 | 158278-0 | 12.58 | 15.22 | |
Koolborstelhouder 5X11 A | ||||
018A | 644501-4 | 2.08 | 2.52 | |
Motorhuisset | ||||
019 | 188462-3 | 11.93 | 14.44 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
020 | 266326-2 | |||
Koolborstel set Cb-303 | ||||
021 | 191963-2 | 5.22 | 6.32 | |
Koolborstelhouderdop | ||||
022 | 643750-0 | 0.83 | 1.00 | |
Naamplaat "ga5021" | ||||
023 | 864611-3 | 2.80 | 3.39 | |
Condensator 0,22uf | ||||
024 | 645190-8 | 2.44 | 2.95 | |
Schakelaar Sw-131 | ||||
025 | 651922-3 | 11.16 | 13.50 | |
Klemstrip | ||||
026 | 687260-7 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
027 | 266326-2 | |||
Motorhuisset | ||||
028 | 188462-3 | 11.93 | 14.44 | |
Kabeltule 10-90 | ||||
029 | 682505-8 | 1.72 | 2.08 | |
Netsnoer 2x1.50 4.0mtr | ||||
030 | 695123-3 | 21.70 | 26.26 | |
O-ring 7 | ||||
031 | 213977-2 | 0.83 | 1.00 | |
Kraagpen 5 | ||||
032 | 256505-0 | 0.83 | 1.00 | |
Rubber pen 4 | ||||
033 | 263002-9 | 0.83 | 1.00 | |
Kogellager 696ZZ A | ||||
034 | 210026-6 | 3.65 | 4.42 | |
Borgveer 7 | ||||
035 | 233926-3 | 1.21 | 1.46 | |
Sluitring 8 x 14 x 1mm | ||||
036 | 253835-0 | 0.83 | 1.00 | |
Borgring | ||||
037 | 267811-8 | 2.44 | 2.95 | |
Tandwiel 34b | ||||
038 | 227519-6 | 8.46 | 10.24 | |
Borgveer 16 | ||||
039 | 234356-1 | 5.22 | 6.32 | |
Blokkeerbus | ||||
040 | 324833-2 | 2.80 | 3.39 | |
Schroef 3x6 | ||||
041 | 911003-8 | 0.83 | 1.00 | |
Lagerborging 39 | ||||
042 | 285728-3 | 0.83 | 1.00 | |
Kogellager 6002ddw | ||||
043 | 211236-8 | 9.52 | 11.52 | |
Sluitring 15 | ||||
044 | 253853-8 | 0.83 | 1.00 | |
O-ring 48 | ||||
045 | 213624-5 | 0.83 | 1.00 | |
Lagerhuis | ||||
046 | 318332-4 | 5.88 | 7.11 | |
Schroef 5x18 | ||||
047 | 265131-4 | 0.83 | 1.00 | |
Tussenring | ||||
048 | 345464-4 | 0.83 | 1.00 | |
As | ||||
049 | 324789-9 | 9.52 | 11.52 | |
Schroef 5x16 | ||||
050 | 265180-1 | 0.83 | 1.00 | |
Beschermkap 125 mm afbramen en schuren | ||||
051 | 141P36-7 | 11.50 | 13.92 | |
O-ring 4 | ||||
051A | 213009-5 | 0.83 | 1.00 | |
Binnenflens 42mm | ||||
052 | 224415-9 | 3.35 | 4.05 | |
Sluitmoer M14x45mm | ||||
053 | 224554-5 | 3.73 | 4.51 | |
Schakelmontageplaat | ||||
054 | 418519-9 | 1.01 | 1.22 | |
Drukveer 6x29mm | ||||
055 | 233117-6 | 0.83 | 1.00 | |
Schakelknop Cpl Ga5021C A | ||||
056 | 158402-5 | 5.22 | 6.32 |
