Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita GA5034'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

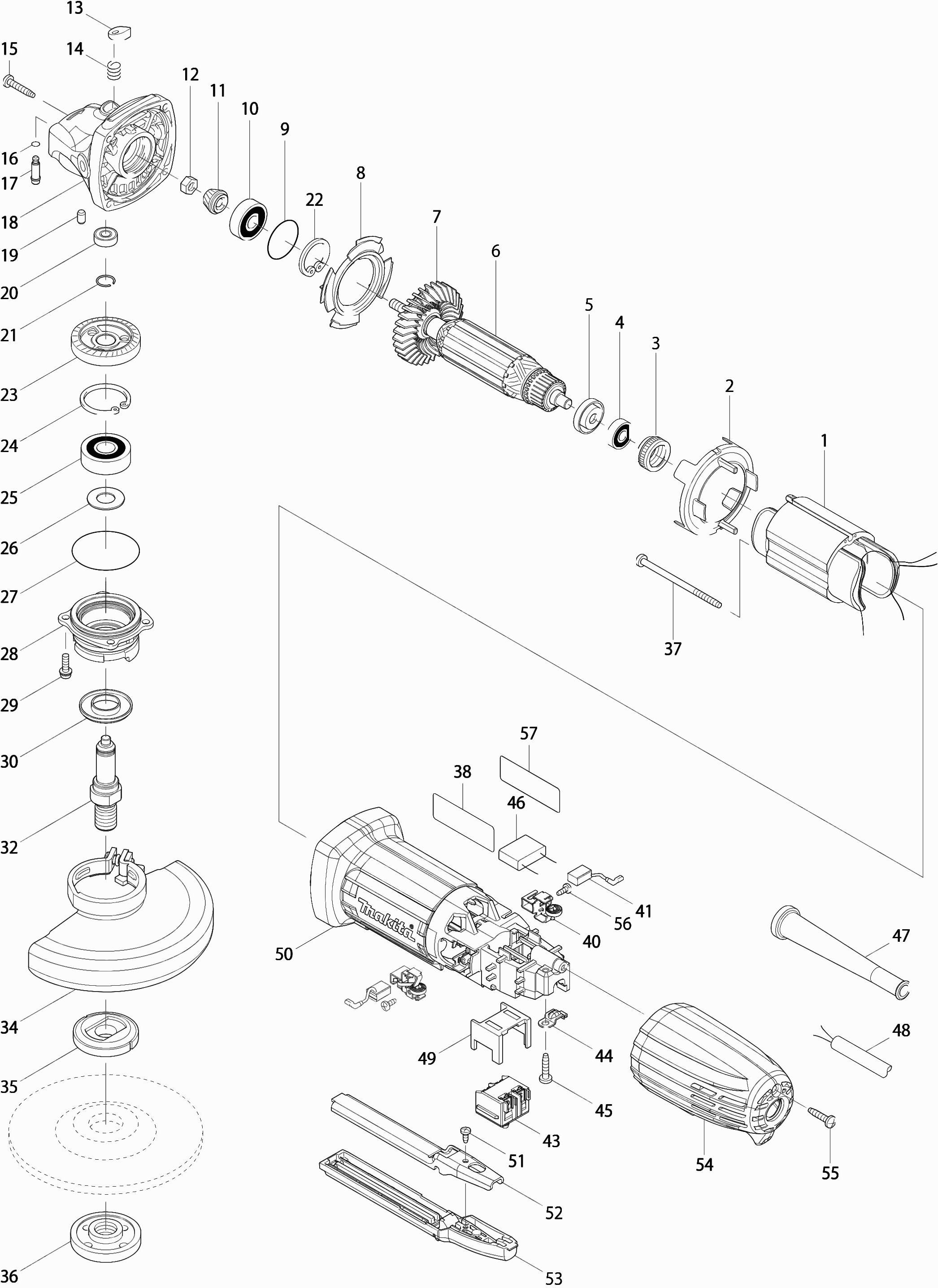

Tekeningen van de Makita GA5034
Onderdelen lijst van de Makita GA5034
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Tussenplaat Ga4530 | ||||
| 002 | 450796-7 | 0.83 | 1.00 | |
| Tussenring 9554Nb A | ||||
| 003 | 422768-2 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 004 | 210034-7 | |||
| Isolatiering 9521Nb-9522Nb A | ||||
| 005 | 681636-0 | 1.18 | 1.43 | |
| Anker Compl 240V Ga45/5030 | ||||
| 006 | 517649-4 | 21.23 | 25.69 | |
| Waaier 56 Ga4530 A | ||||
| 007-1 | 240139-9 | 0.83 | 1.00 | |
| Geleidingsplaat Ga4530 | ||||
| 008 | 413126-3 | 0.83 | 1.00 | |
| O-Ring 26 A | ||||
| 009 | 213407-3 | 1.18 | 1.43 | |
| Kogellager 629Ddw | ||||
| 010 | 211092-6 | 4.45 | 5.38 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 011 | 227545-5 | |||
| Moer M6 9554Nb | ||||
| 012 | 252186-8 | 0.83 | 1.00 | |
| Blokkeerpenkap 9555Nb | ||||
| 013 | 417771-6 | 0.83 | 1.00 | |
| Drukveer 8 Ga6021 | ||||
| 014 | 234057-1 | 0.83 | 1.00 | |
| Tapschroef 4X22 GA4530 P | ||||
| 015 | 266324-6 | 0.83 | 1.00 | |
| O-Ring 4 9554Nb/Ga40/5030 A | ||||
| 016 | 213032-0 | 0.83 | 1.00 | |
| Kraagpen 5 Ga4530 | ||||
| 017 | 256510-7 | 0.83 | 1.00 | |
| Tandwielhuis Ga4530 | ||||
| 018 | 318335-8 | 11.82 | 14.30 | |
| Rubber Pen 4 6413 A | ||||
| 019 | 263002-9 | 0.83 | 1.00 | |
| Kogellager 696ZZ A | ||||
| 020 | 210026-6 | 1.99 | 2.41 | |
| Veerring 11 Ga4530 | ||||
| 021 | 233950-6 | 0.83 | 1.00 | |
| Borgring R-26 A | ||||
| 022 | 962105-3 | 0.83 | 1.00 | |
| Tandwiel 37 Ga4530 | ||||
| 023 | 227546-3 | 5.06 | 6.12 | |
| Borgring R-32 EBH341L P | ||||
| 024 | 962151-6 | 0.83 | 1.00 | |
| Kogellager 6201Ddw P | ||||
| 025 | 211129-9 | 7.22 | 8.74 | |
| Sluitring 12 P | ||||
| 026 | 267113-2 | 0.83 | 1.00 | |
| O-Ring 42 | ||||
| 027 | 213561-3 | 0.83 | 1.00 | |
| Lagerhuis Ga4530 | ||||
| 028 | 318336-6 | 2.71 | 3.28 | |
| Schroef M4X14Mm 9554Nb | ||||
| 029 | 265099-4 | 0.83 | 1.00 | |
| Tussenring 9554Nb | ||||
| 030 | 345464-4 | 0.83 | 1.00 | |
| As Ga4530 | ||||
| 032 | 324954-0 | 3.12 | 3.78 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 035-1 | 224490-5 | |||
| Tap Schroef 4X70Mm P | ||||
| 037 | 266325-4 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 038 | 867627-7 | |||
| Koolborstelhouder 6X9 | ||||
| 040 | 643839-4 | 0.98 | 1.19 | |
| Koolborstelset Cb-459 A | ||||
| 041 | 195026-6 | 2.02 | 2.44 | |
| Schakelaar Ps10 Js1601 | ||||
| 043 | 650621-4 | 2.71 | 3.28 | |
| Trekontlaster | ||||
| 044 | 687681-3 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 045 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 046 | 645200-1 | |||
| Kabeltule 8-110 A | ||||
| 047 | 682559-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 048 | 665394-6 | |||
| Afstandsteun 9558Nb | ||||
| 049 | 418729-8 | 0.83 | 1.00 | |
| Tapschroef 3X8Mm Tm3000C P | ||||
| 051 | 266492-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 055 | 266326-2 | |||
| Tapschroef 3X8Mm Tm3000C P | ||||
| 056 | 266492-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 057-1 | 891976-0 | |||
