Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita GA5040C'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

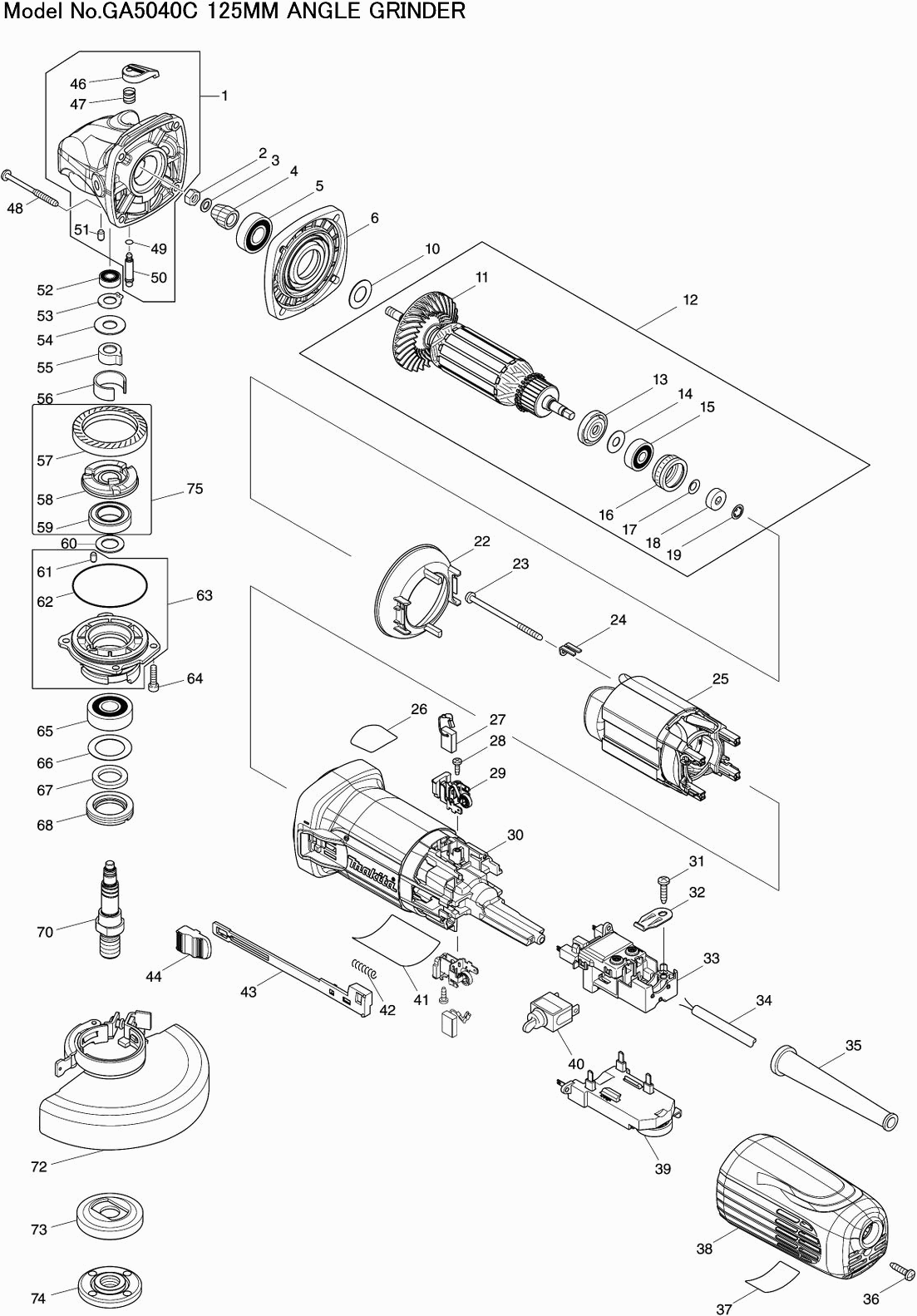

Tekeningen van de Makita GA5040C
Onderdelen lijst van de Makita GA5040C
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Tandwielhuis PC5010C/GAserie A | ||||
| 001 | 136013-6 | 16.13 | 19.52 | |
| Tandwielhuis PC5010C/GAserie A | ||||
| 001-1 | 136013-6 | 16.13 | 19.52 | |
| Tandwielhuis PC5010C/GAserie A | ||||
| 001-2 | 136013-6 | 16.13 | 19.52 | |
| Moer M6 | ||||
| 002 | 252186-8 | 0.83 | 1.00 | |
| Sluitring 6 | ||||
| 003 | 253077-6 | 0.83 | 1.00 | |
| Tandwiel 11 | ||||
| 004 | 227591-8 | 6.58 | 7.96 | |
| Kogellager 6001zz | ||||
| 005 | 211148-5 | 8.46 | 10.24 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 006 | 318835-8 | |||
| Tandwielhuisdeksel | ||||
| 006-1 | 141981-0 | 8.84 | 10.70 | |
| Sluitring 12 | ||||
| 010 | 253084-9 | 0.83 | 1.00 | |
| Waaier 88 | ||||
| 011 | 240134-9 | 1.72 | 2.08 | |
| Schuifplaat Dsp600 | ||||
| 012 | 458092-7 | 1.43 | 1.73 | |
| Schuifplaat Dsp600 | ||||
| 012-1 | 458092-7 | 1.43 | 1.73 | |
| Anker 220V GA5040C A | ||||
| 012-2 | 510510-4 | 31.17 | 37.72 | |
| Isolatiering | ||||
| 013 | 681656-4 | 0.83 | 1.00 | |
| Sluitring 7 | ||||
| 014 | 253823-7 | 0.83 | 1.00 | |
| Kogellager 627ddw | ||||
| 015 | 210045-2 | 3.22 | 3.90 | |
| Labyrint Ring GA5040C A | ||||
| 016 | 422750-1 | 2.21 | 2.67 | |
| Labyrint Ring GA5040C A | ||||
| 016-1 | 422750-1 | 2.21 | 2.67 | |
| Veerring 6 | ||||
| 017 | 267756-0 | 0.83 | 1.00 | |
| Magnetische Bus Rt0700 A | ||||
| 018 | 688117-5 | 2.80 | 3.39 | |
| Borgring | ||||
| 019 | 259039-2 | 0.83 | 1.00 | |
| Tussenplaat | ||||
| 022 | 453367-9 | 1.43 | 1.73 | |
| Tapschroef 4x70 | ||||
| 023 | 266258-3 | 0.83 | 1.00 | |
| Borgplaat | ||||
| 024 | 344871-8 | 0.83 | 1.00 | |
| Veld | ||||
| 025 | 626653-3 | 31.61 | 38.25 | |
| Label "sjs2" | ||||
| 026 | 898443-6 | 2.80 | 3.39 | |
| Kooborstelset CB-318 | ||||
| 027 | 191978-9 | 8.46 | 10.24 | |
| Tapschroef Pt3x10 | ||||
| 028 | 266007-8 | 0.83 | 1.00 | |
| Koolborstelhouder | ||||
| 029 | 643770-4 | 1.43 | 1.73 | |
| Motorhuis | ||||
| 030 | 453366-1 | 9.96 | 12.05 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 031 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 031-1 | 265B67-9 | |||
| Trekontlaster | ||||
| 032 | 687169-3 | 0.83 | 1.00 | |
| Schakelaarhouder Ga5040C A | ||||
| 033 | 632K98-1 | 9.52 | 11.52 | |
| Schakelaarhouder Ga5040C A | ||||
| 033-1 | 632K98-1 | 9.52 | 11.52 | |
| Netsnoer 2x1.50 4.0mtr | ||||
| 034 | 695123-3 | 21.70 | 26.26 | |
| Kabeltule 8-110 | ||||
| 035 | 682559-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 036 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 036-1 | 265B67-9 | |||
| Label "indicatie" | ||||
| 037 | 898444-4 | 2.93 | 3.55 | |
| Zijdeksel | ||||
| 038 | 453365-3 | 3.55 | 4.30 | |
| Controlle Unit Ga5040C A | ||||
| 039 | 620734-5 | 46.31 | 56.04 | |
| Controlle Unit Ga5040C A | ||||
| 039-1 | 620734-5 | 46.31 | 56.04 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 039-2 | 620G02-8 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 040 | 651428-1 | |||
| Naamplaat | ||||
| 041 | 897088-7 | 2.80 | 3.39 | |
| Drukveer 4 | ||||
| 042 | 233071-4 | 0.83 | 1.00 | |
| Schakelaarhandel | ||||
| 043 | 453847-5 | 0.83 | 1.00 | |
| Schakelaarknop Ga5040C | ||||
| 044 | 453368-7 | 0.83 | 1.00 | |
| Pinkap | ||||
| 046 | 453369-5 | 0.83 | 1.00 | |
| Drukveer 8 | ||||
| 047 | 234057-1 | 0.83 | 1.00 | |
| Tapschroef 4x30mm | ||||
| 048 | 266361-0 | 0.83 | 1.00 | |
| O-ring 4 | ||||
| 049 | 213032-0 | 0.83 | 1.00 | |
| Kraagpin 6mm | ||||
| 050 | 256535-1 | 0.83 | 1.00 | |
| Rubber pen 4 | ||||
| 051 | 263002-9 | 0.83 | 1.00 | |
| Kogellager 696ZZ A | ||||
| 052 | 210026-6 | 3.65 | 4.42 | |
| Borgring S-9 | ||||
| 053 | 961005-4 | 0.83 | 1.00 | |
| Sluitring 10 | ||||
| 054 | 253180-3 | 1.01 | 1.22 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 055 | 310508-9 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 055-1 | 310577-0 | |||
| Pasbus Ga5040C A | ||||
| 055-2 | 310683-1 | 5.24 | 6.34 | |
| Borgring | ||||
| 056 | 346556-2 | 2.44 | 2.95 | |
| Tandwiel 11 | ||||
| 057 | 227592-6 | 5.88 | 7.11 | |
| Koppeling | ||||
| 058 | 313228-4 | 10.81 | 13.08 | |
| Kogellager 6903zz | ||||
| 059 | 210302-8 | 8.46 | 10.24 | |
| Sluitring 12 | ||||
| 060 | 253744-3 | 0.83 | 1.00 | |
| Rubber pen 4 | ||||
| 061 | 263002-9 | 0.83 | 1.00 | |
| O-ring 51 | ||||
| 062 | 213641-5 | 0.83 | 1.00 | |
| Lagerhuis | ||||
| 063 | 136012-8 | 7.43 | 8.99 | |
| Lagerhuis | ||||
| 063-1 | 136012-8 | 7.43 | 8.99 | |
| Inbusbout 4x16 | ||||
| 064 | 266437-3 | 0.83 | 1.00 | |
| Kogellager 6201dw1 | ||||
| 065 | 211129-9 | 7.44 | 9.00 | |
| Sluitring 21 | ||||
| 066 | 267279-8 | 0.83 | 1.00 | |
| Viltenring 17mm | ||||
| 067 | 443124-3 | 0.83 | 1.00 | |
| Lagerborging | ||||
| 068 | 285854-8 | 1.21 | 1.46 | |
| As | ||||
| 070 | 326130-2 | 5.88 | 7.11 | |
| Beschermkap 125 mm afbramen en schuren | ||||
| 072 | 141P36-7 | 11.50 | 13.92 | |
| O-ring 4 | ||||
| 072A | 213009-5 | 0.83 | 1.00 | |
| Schroef 5x16 | ||||
| 072B | 265180-1 | 0.83 | 1.00 | |
| Binnenflens 42mm | ||||
| 073 | 224415-9 | 3.35 | 4.05 | |
| Sluitmoer M14x45mm | ||||
| 074 | 224554-5 | 3.73 | 4.51 | |
| Koppeling | ||||
| 075 | 135555-7 | 28.85 | 34.91 | |
| Niet meer leverbaar, geen vervanging | ||||
| 076 | 804Y42-4 | |||
| Koolborstelhouder | ||||
| 0291 | 643770-4 | 1.43 | 1.73 | |
| Tapschr 4x30mm DGA520 | ||||
| 0481 | 265B70-0 | 0.83 | 1.00 | |
