Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita GA5040R'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

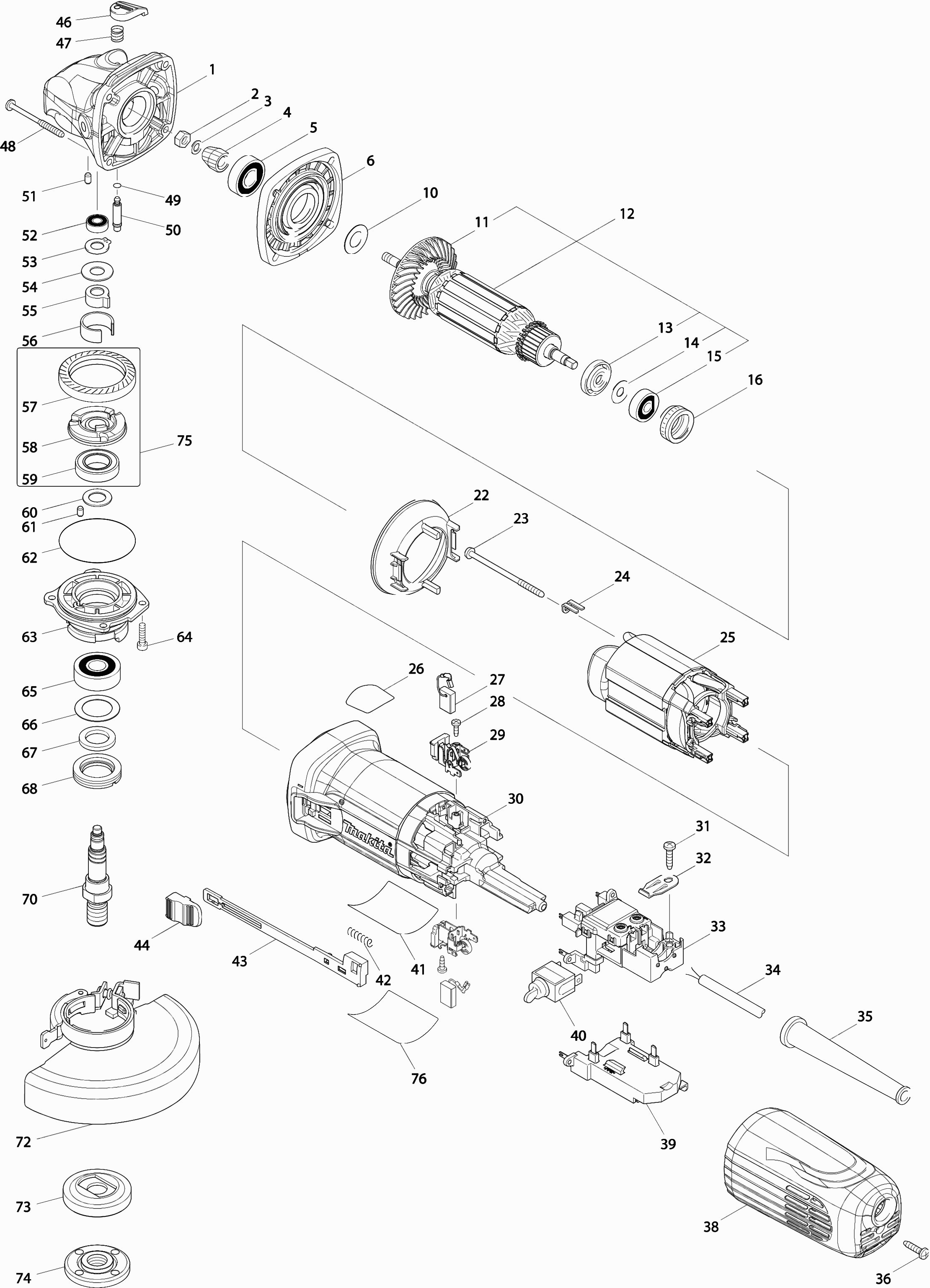

Tekeningen van de Makita GA5040R
Onderdelen lijst van de Makita GA5040R
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Geen informatie beschikbaar, niet bestelbaar | ||||
001 | 168705-9 | |||
Moer M6 | ||||
002 | 252186-8 | 0.83 | 1.00 | |
Sluitring 6 | ||||
003 | 253077-6 | 0.83 | 1.00 | |
Tandwiel 11 | ||||
004 | 227591-8 | 6.58 | 7.96 | |
Kogellager 6001zz | ||||
005 | 211148-5 | 8.46 | 10.24 | |
Tandwielhuisdeksel | ||||
006 | 141981-0 | 8.84 | 10.70 | |
Sluitring 12 | ||||
010 | 253084-9 | 0.83 | 1.00 | |
Waaier 88 | ||||
011 | 240134-9 | 1.72 | 2.08 | |
Anker | ||||
012 | 515364-4 | 43.02 | 52.05 | |
Isolatiering | ||||
013 | 681656-4 | 0.83 | 1.00 | |
Sluitring 7 | ||||
014 | 253823-7 | 0.83 | 1.00 | |
Kogellager 627ddw | ||||
015 | 210045-2 | 3.22 | 3.90 | |
Labyrint Ring GA5040C A | ||||
016 | 422750-1 | 2.21 | 2.67 | |
Tussenplaat | ||||
022 | 453367-9 | 1.43 | 1.73 | |
Tapschroef 4x70 | ||||
023 | 266258-3 | 0.83 | 1.00 | |
Borgplaat | ||||
024 | 344871-8 | 0.83 | 1.00 | |
Veld | ||||
025 | 626649-4 | 26.11 | 31.59 | |
Label "sjs2" | ||||
026 | 898443-6 | 2.80 | 3.39 | |
Koolborstel set Cb-325 | ||||
027 | 194074-2 | 2.08 | 2.52 | |
Tapschroef Pt3x10 | ||||
028 | 266007-8 | 0.83 | 1.00 | |
Koolborstelhouder | ||||
029 | 643770-4 | 1.43 | 1.73 | |
Motorhuis | ||||
030 | 453366-1 | 9.96 | 12.05 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
031 | 266326-2 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
031-1 | 265B67-9 | |||
Trekontlaster | ||||
032 | 687169-3 | 0.83 | 1.00 | |
Schakelaarhouder Ga5040C A | ||||
033 | 632K98-1 | 9.52 | 11.52 | |
Netsnoer 2x1.50 4.0mtr | ||||
034 | 695123-3 | 21.70 | 26.26 | |
Kabeltule 8-110 | ||||
035 | 682559-5 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
036 | 266326-2 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
036-1 | 265B67-9 | |||
Zijdeksel | ||||
038 | 453365-3 | 3.55 | 4.30 | |
Niet meer leverbaar, geen vervanging | ||||
039 | 620343-0 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
039-1 | 620G06-0 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
040 | 651428-1 | |||
Naamplaat | ||||
041 | 850M69-0 | 2.80 | 3.39 | |
Drukveer 4 | ||||
042 | 233071-4 | 0.83 | 1.00 | |
Schakelaarhandel | ||||
043 | 453847-5 | 0.83 | 1.00 | |
Schakelaarknop Ga5040C | ||||
044 | 453368-7 | 0.83 | 1.00 | |
Pinkap | ||||
046 | 453369-5 | 0.83 | 1.00 | |
Drukveer 8 | ||||
047 | 234057-1 | 0.83 | 1.00 | |
Tapschroef 4x30mm | ||||
048 | 266361-0 | 0.83 | 1.00 | |
Tapschr 4x30mm DGA520 | ||||
048-1 | 265B70-0 | 0.83 | 1.00 | |
O-ring 4 | ||||
049 | 213032-0 | 0.83 | 1.00 | |
Kraagpin 6mm | ||||
050 | 256535-1 | 0.83 | 1.00 | |
Rubber pen 4 | ||||
051 | 263002-9 | 0.83 | 1.00 | |
Kogellager 696ZZ A | ||||
052 | 210026-6 | 3.65 | 4.42 | |
Borgring S-9 | ||||
053 | 961005-4 | 0.83 | 1.00 | |
Sluitring 10 | ||||
054 | 253180-3 | 1.01 | 1.22 | |
Pasbus Ga5040C A | ||||
055 | 310683-1 | 5.24 | 6.34 | |
Borgring | ||||
056 | 346556-2 | 2.44 | 2.95 | |
Tandwiel 11 | ||||
057 | 227592-6 | 5.88 | 7.11 | |
Koppeling | ||||
058 | 313228-4 | 10.81 | 13.08 | |
Kogellager 6903zz | ||||
059 | 210302-8 | 8.46 | 10.24 | |
Sluitring 12 | ||||
060 | 253744-3 | 0.83 | 1.00 | |
Rubber pen 4 | ||||
061 | 263002-9 | 0.83 | 1.00 | |
O-ring 51 | ||||
062 | 213641-5 | 0.83 | 1.00 | |
Lagerhuis | ||||
063 | 136012-8 | 7.43 | 8.99 | |
Inbusbout 4x16 | ||||
064 | 266437-3 | 0.83 | 1.00 | |
Kogellager 6201dw1 | ||||
065 | 211129-9 | 7.44 | 9.00 | |
Sluitring 21 | ||||
066 | 267279-8 | 0.83 | 1.00 | |
Viltenring 17mm | ||||
067 | 443124-3 | 0.83 | 1.00 | |
Lagerborging | ||||
068 | 285854-8 | 1.21 | 1.46 | |
As | ||||
070 | 326130-2 | 5.88 | 7.11 | |
Beschermkap 125 mm afbramen en schuren | ||||
072 | 141P36-7 | 11.50 | 13.92 | |
O-ring 4 | ||||
072A | 213009-5 | 0.83 | 1.00 | |
Schroef 5x16 | ||||
072B | 265180-1 | 0.83 | 1.00 | |
Binnenflens 42mm | ||||
073 | 224415-9 | 3.35 | 4.05 | |
Sluitmoer M14x45mm | ||||
074 | 224554-5 | 3.73 | 4.51 | |
Koppeling | ||||
075 | 135555-7 | 28.85 | 34.91 | |
Niet meer leverbaar, geen vervanging | ||||
076 | 804Y42-4 |
