Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita GA5041'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita GA5041

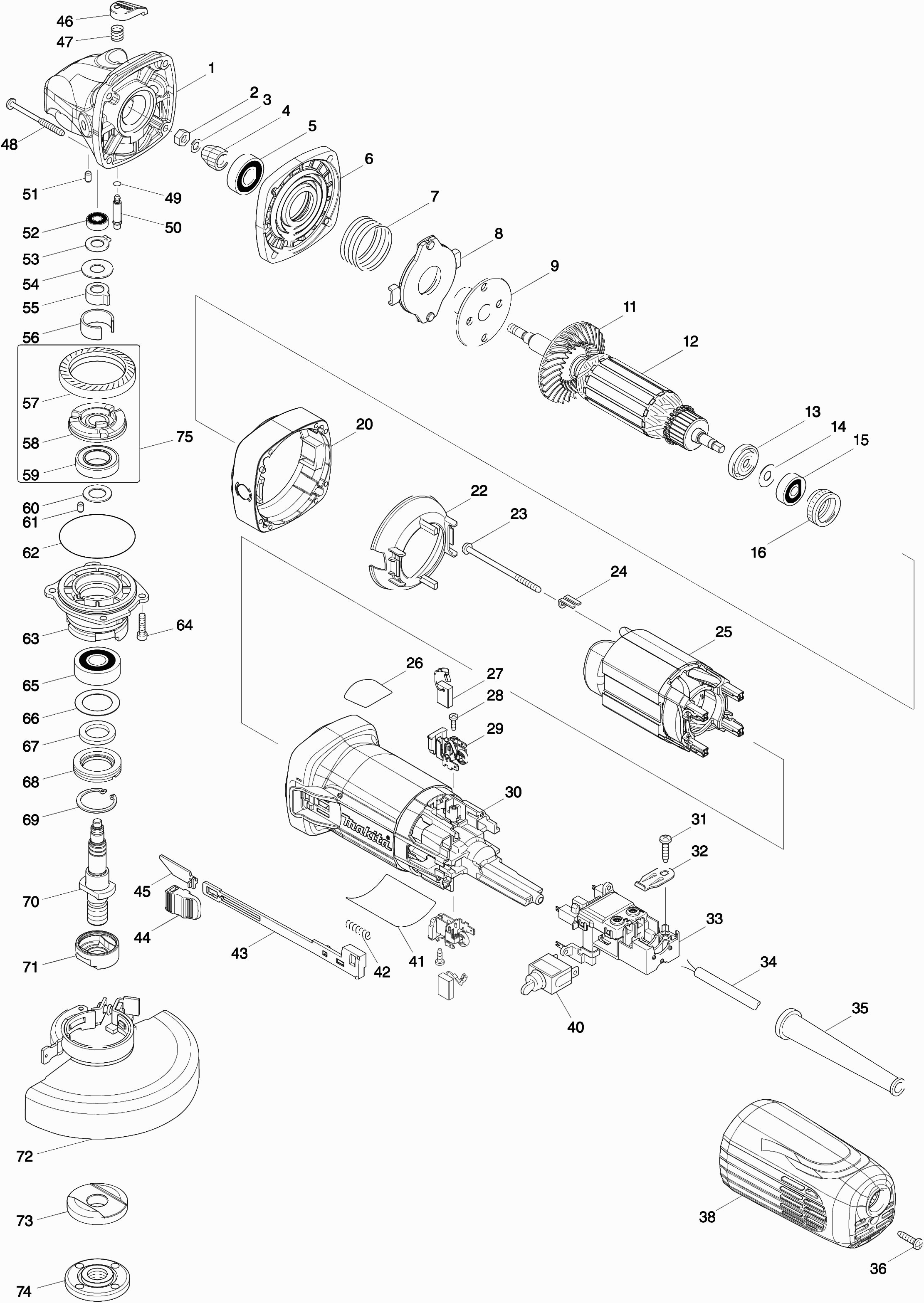

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Makita GA5041

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Tandwielhuis PC5010C/GAserie A
001 136013-6 16.13 19.52

Moer M6
002 252186-8 0.83 1.00

Sluitring 6
003 253077-6 0.83 1.00

Tandwiel 11
004 227591-8 6.58 7.96

Kogellager 6001zz
005 211148-5 8.46 10.24

Tandwielhuisdeksel
006 141981-0 8.84 10.70

Drukveer 33
007 234230-3 0.83 1.00

Koppelinghouder
008 141515-9 27.35 33.09

Koppelingsplaat
009 326132-8 14.90 18.03

Geen informatie beschikbaar, niet bestelbaar
011 240135-7

Geen informatie beschikbaar, niet bestelbaar
012 515369-4

Isolatiering
013 681656-4 0.83 1.00

Sluitring 7
014 253823-7 0.83 1.00

Kogellager 627ddw
015 210045-2 3.22 3.90

Labyrint Ring GA5040C A
016 422750-1 2.21 2.67

Afstandhouder Ga5041C A
020 455351-0 2.08 2.52

Tussenplaat
022 453375-0 1.43 1.73

Tapschroef 4x70
023 266258-3 0.83 1.00

Borgplaat
024 344871-8 0.83 1.00

Veld
025 626649-4 26.11 31.59

Label "sjs2"
026 898443-6 2.80 3.39

Koolborstel set Cb-325
027 194074-2 2.08 2.52

Tapschroef Pt3x10
028 266007-8 0.83 1.00

Koolborstelhouder
029 643770-4 1.43 1.73

Motorhuis B
030 453376-8 7.44 9.00

Geen informatie beschikbaar, niet bestelbaar
031 266326-2

Geen informatie beschikbaar, niet bestelbaar
031-1 265B67-9

Trekontlaster
032 687169-3 0.83 1.00

Schakelaarhouder Ga5040
033 632L23-8 8.46 10.24

Netsnoer 2x1.50 4.0mtr
034 695123-3 21.70 26.26

Kabeltule 8-110
035 682559-5 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
036 266326-2

Geen informatie beschikbaar, niet bestelbaar
036-1 265B67-9

Achterdeksel
038 453364-5 3.55 4.30

Geen informatie beschikbaar, niet bestelbaar
040 651428-1

Naamplaat "ga5041"
041 897068-3 2.65 3.21

Drukveer 4
042 233071-4 0.83 1.00

Schakelaarhandel
043 453847-5 0.83 1.00

Schakelaarknop
044 453377-6 0.83 1.00

Schakelplaat
045 346557-0 1.01 1.22

Pinkap
046 453369-5 0.83 1.00

Drukveer 8
047 234057-1 0.83 1.00

Zelftappende schroef 4x50
048 265872-2 0.83 1.00

O-ring 4
049 213032-0 0.83 1.00

Kraagpin 6mm
050 256535-1 0.83 1.00

Rubber pen 4
051 263002-9 0.83 1.00

Kogellager 696ZZ A
052 210026-6 3.65 4.42

Borgring S-9
053 961005-4 0.83 1.00

Sluitring 10
054 253180-3 1.01 1.22

Pasbus Ga5040C A
055 310683-1 5.24 6.34

Borgring
056 346556-2 2.44 2.95

Tandwiel 11
057 227592-6 5.88 7.11

Koppeling
058 313228-4 10.81 13.08

Kogellager 6903zz
059 210302-8 8.46 10.24

Sluitring 12
060 253744-3 0.83 1.00

Rubber pen 4
061 263002-9 0.83 1.00

O-ring 51
062 213641-5 0.83 1.00

Lagerhuis
063 318839-0 4.58 5.54

Inbusbout 4x16
064 266437-3 0.83 1.00

Kogellager 6201dw1
065 211129-9 7.44 9.00

Sluitring 21
066 267279-8 0.83 1.00

Viltenring 17mm
067 443124-3 0.83 1.00

Lagerborging
068 285854-8 1.21 1.46

Borgring R-26 A
069 962105-3 0.83 1.00

As
070 326133-6 26.11 31.59

Geleidering houder
071 310514-4 8.46 10.24

Beschermkap 125 mm afbramen en schuren
072 141P36-7 11.50 13.92

O-ring 4
072A 213009-5 0.83 1.00

Schroef 5x16
072B 265180-1 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
073 224447-6

Sluitmoer M14x45mm
074 224554-5 3.73 4.51

Koppeling
075 135555-7 28.85 34.91
