Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita GA5090'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

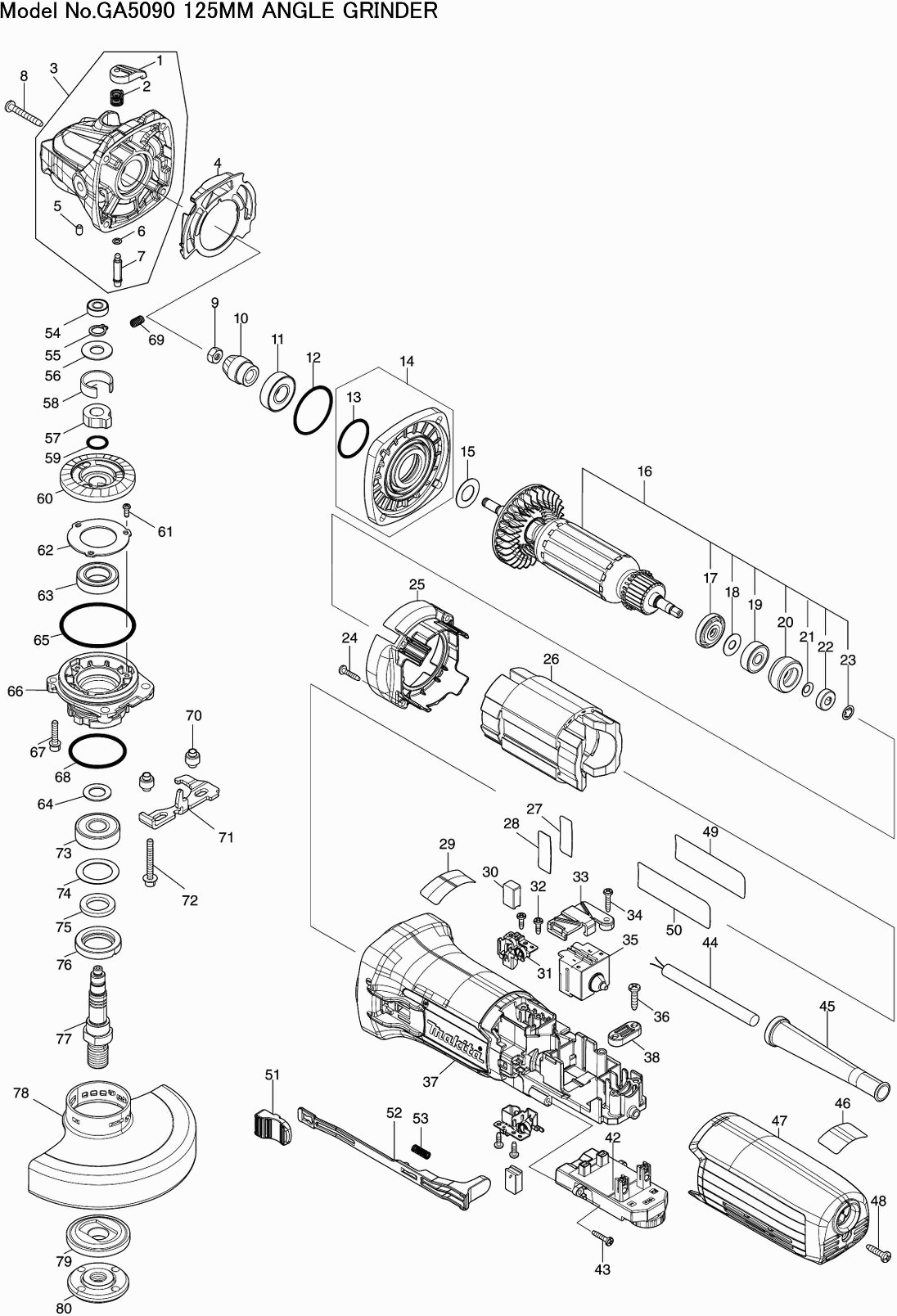

Tekeningen van de Makita GA5090
Onderdelen lijst van de Makita GA5090
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Afdekkap Ga5040C | ||||
| 001 | 453369-5 | 0.83 | 1.00 | |
| Drukveer 8 Ga6021 | ||||
| 002 | 234057-1 | 0.83 | 1.00 | |
| Tandwielhuis GA4590 | ||||
| 003 | 136770-6 | 11.82 | 14.30 | |
| Waaierplaat GA5090 | ||||
| 004 | 413C06-1 | 0.83 | 1.00 | |
| Rubber Pen 4 6413 A | ||||
| 005 | 263002-9 | 0.83 | 1.00 | |
| O-Ring 4 9554Nb/Ga40/5030 A | ||||
| 006 | 213032-0 | 0.83 | 1.00 | |
| Kraagpin 6Mm Ga5040C | ||||
| 007 | 256535-1 | 0.83 | 1.00 | |
| Tapschr 4x30mm DGA520 A | ||||
| 008 | 265B70-0 | 0.83 | 1.00 | |
| Moer M6 9554Nb | ||||
| 009 | 252186-8 | 0.83 | 1.00 | |
| Tandwiel 11 GA5090 | ||||
| 010 | 227916-6 | 3.88 | 4.69 | |
| Kogellager 6001DW P | ||||
| 011 | 211131-2 | 9.24 | 11.18 | |
| Rubberplaat GA5090 | ||||
| 012 | 422812-5 | 0.83 | 1.00 | |
| O-ring 27,5 GA5090 | ||||
| 013 | 213693-6 | 0.83 | 1.00 | |
| Tandwielhuiskap GA5090 | ||||
| 014 | 136771-4 | 4.51 | 5.46 | |
| Sluitring 12 | ||||
| 015 | 253084-9 | 0.83 | 1.00 | |
| Anker assy GA5090 | ||||
| 016 | 511A49-6 | 34.44 | 41.67 | |
| Isolatiering Gd0800C | ||||
| 017 | 681656-4 | 0.83 | 1.00 | |
| Sluitring 7 LF1000 A | ||||
| 018 | 267326-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 019 | 210027-4 | |||
| Rubber ring 22 GA5090 | ||||
| 020 | 422811-7 | 0.83 | 1.00 | |
| Veerring 6 Bo6040 | ||||
| 021 | 267756-0 | 0.83 | 1.00 | |
| Magnetische Bus Rt0700 A | ||||
| 022 | 688117-5 | 2.71 | 3.28 | |
| Borgring 9566Cv | ||||
| 023 | 259039-2 | 0.83 | 1.00 | |
| Tapschroef 3X16 A | ||||
| 024 | 266130-9 | 0.83 | 1.00 | |
| Tussenplaat A GA5090 | ||||
| 025 | 413C07-9 | 1.20 | 1.45 | |
| Veld 220V GA5090 | ||||
| 026 | 621968-3 | 28.82 | 34.87 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 027 | 807G78-4 | |||
| Label serienr. GA5090 | ||||
| 028 | 858M92-9 | 0.83 | 1.00 | |
| Label Sjs2 | ||||
| 029 | 898443-6 | 2.71 | 3.28 | |
| Koolborstelset CB264 GA5090 | ||||
| 030 | 1910M3-7 | 5.52 | 6.68 | |
| Koolborstelhouder GA5090 | ||||
| 031 | 644011-1 | 1.74 | 2.11 | |
| Tapschroef Pt3X10 A | ||||
| 032 | 266007-8 | 0.83 | 1.00 | |
| Schakelaarkap GA5090 | ||||
| 033 | 413G29-3 | 0.83 | 1.00 | |
| Tapschroef 3X16 A | ||||
| 034 | 266130-9 | 0.83 | 1.00 | |
| Schakelaar GA5090 | ||||
| 035 | 650028-4 | 8.80 | 10.65 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 036 | 266326-2 | |||
| Motorhuis A GA5090 | ||||
| 037 | 413C09-5 | 4.85 | 5.87 | |
| Klemstrip 9555Nb/Bo3711 A | ||||
| 038 | 687124-5 | 0.83 | 1.00 | |
| Controller GA5090 | ||||
| 042 | 620H27-8 | 55.65 | 67.34 | |
| Tapschroef 3X16 A | ||||
| 043 | 266130-9 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 044 | 665890-4 | |||
| Kabelgeleider GA5090 | ||||
| 045 | 682117-7 | 0.83 | 1.00 | |
| Naamplaat GA5090 | ||||
| 046 | 8055D1-9 | 0.83 | 1.00 | |
| Achterkap C GA5090 | ||||
| 047 | 413C02-9 | 2.21 | 2.67 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 048 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 049 | 8055D2-7 | |||
| Naamplaat GA5090 | ||||
| 050 | 858M90-3 | 0.83 | 1.00 | |
| Schakelaarknop A GA5090 | ||||
| 051 | 413C10-0 | 0.83 | 1.00 | |
| Schakelhendel GA5090 | ||||
| 052 | 413C03-7 | 0.83 | 1.00 | |
| Drukveer 4 | ||||
| 053 | 233121-5 | 0.83 | 1.00 | |
| Kogellager 696ZZ A | ||||
| 054 | 210026-6 | 1.99 | 2.41 | |
| Borgring S-10 EM4351UH A | ||||
| 055 | 257408-1 | 0.83 | 1.00 | |
| Sluitring 10 | ||||
| 056 | 253180-3 | 0.98 | 1.19 | |
| Pasbus GA5090 | ||||
| 057 | 327918-3 | 1.22 | 1.48 | |
| Plaat C-type GA5090 | ||||
| 058 | 347911-1 | 1.60 | 1.94 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 059 | 213122-9 | |||
| Tandwiel 27 GA5090 | ||||
| 060 | 227917-4 | 10.63 | 12.86 | |
| Schroef M3X8 | ||||
| 061 | 265199-0 | 0.83 | 1.00 | |
| Borgring 27-46 GA5090 | ||||
| 062 | 285048-5 | 0.83 | 1.00 | |
| Kogellager 6903Zz | ||||
| 063 | 210302-8 | 8.21 | 9.93 | |
| Sluitring 12 | ||||
| 064 | 253744-3 | 0.83 | 1.00 | |
| O-Ring 51 Ga5040C | ||||
| 065 | 213641-5 | 0.83 | 1.00 | |
| Lagerhuis A GA5090 | ||||
| 066 | 312C10-6 | 7.92 | 9.58 | |
| Inbusbout M4X20Mm | ||||
| 067 | 266948-8 | 0.83 | 1.00 | |
| O-Ring 38 Hr5212C A | ||||
| 068 | 213789-3 | 1.99 | 2.41 | |
| Drukveer 4 | ||||
| 069 | 232490-1 | 0.83 | 1.00 | |
| Bus 4 | ||||
| 070 | 327322-6 | 0.83 | 1.00 | |
| Hendel A GA5090 | ||||
| 071 | 347909-8 | 1.78 | 2.15 | |
| Inbusschr M4x35mm GA5090 | ||||
| 072 | 265C21-9 | 0.83 | 1.00 | |
| Kogellager 6201Ddw P | ||||
| 073 | 211129-9 | 7.22 | 8.74 | |
| Sluitring 21 Bhr261 | ||||
| 074 | 267279-8 | 0.83 | 1.00 | |
| Vilt Ring 17 Gd0601 | ||||
| 075 | 443124-3 | 0.83 | 1.00 | |
| Lagerborging Ga5040C | ||||
| 076 | 285854-8 | 1.18 | 1.43 | |
| As GA5090 | ||||
| 077 | 327916-7 | 2.98 | 3.61 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 078 | 141L54-1 | |||
| Label waarsch GA5090 | ||||
| 078C10 | 8050A1-8 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 079 | 224490-5 | |||
| Sluitmoer haakse slijper | ||||
| 080 | 224485-8 | 2.00 | 2.42 | |
