Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita GA7020R'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

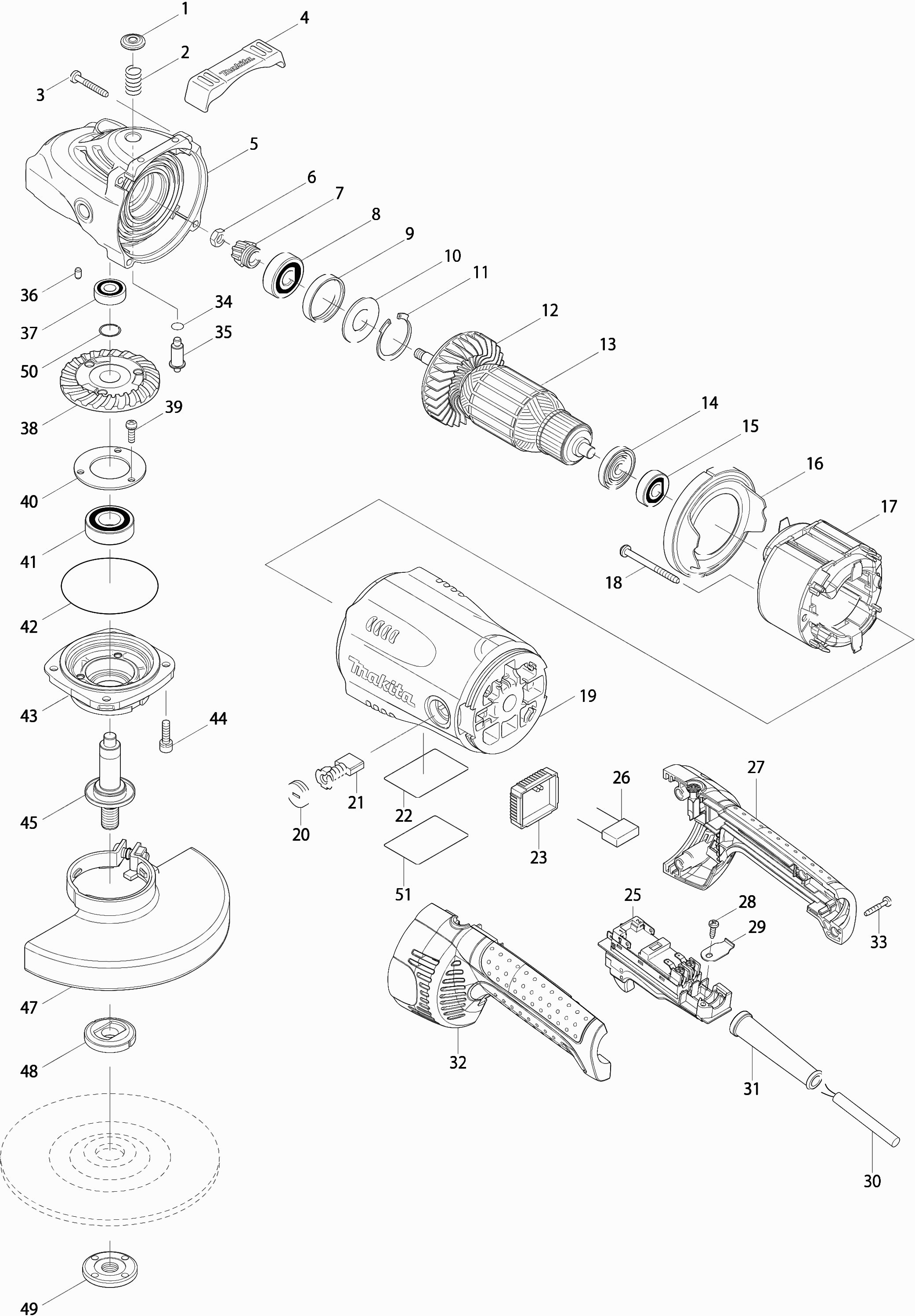

Tekeningen van de Makita GA7020R
Onderdelen lijst van de Makita GA7020R
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Drukknop | ||||
001 | 419133-4@141 | 0.83 | 1.00 | |
Drukveer 12 | ||||
002 | 233292-8@141 | 0.83 | 1.00 | |
Schroef 5x35 | ||||
003 | 266373-3@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
003-1 | 265B72-6@141 | |||
Buffer | ||||
004 | 419144-9@141 | 0.83 | 1.00 | |
Tandwielhuis | ||||
005 | 142754-4@141 | 21.87 | 26.46 | |
Viltring 18 | ||||
005A | 262118-7@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
005B | 419134-2@141 | |||
Moer M8 | ||||
006 | 252194-9@141 | 0.83 | 1.00 | |
Tandwiel 16 | ||||
007 | 227488-1@141 | 4.57 | 5.53 | |
Kogellager 6301llb | ||||
008 | 211132-0@141 | 9.52 | 11.52 | |
Rubber ring 38 | ||||
009 | 262085-6@141 | 0.83 | 1.00 | |
Sluitring 20 | ||||
010 | 267299-2@141 | 0.83 | 1.00 | |
Borgring R-42 | ||||
011 | 962211-4@141 | 1.43 | 1.73 | |
Waaier 80 | ||||
012 | 240081-4@141 | 5.87 | 7.10 | |
Anker 220v | ||||
013 | 510125-7@141 | 61.09 | 73.92 | |
Isolatiering | ||||
014 | 681630-2@141 | 1.43 | 1.73 | |
Kogellager 6200dw | ||||
015 | 211087-9@141 | 7.44 | 9.00 | |
Tussenplaat Ga7020 | ||||
016 | 419135-0@141 | 0.83 | 1.00 | |
Veld 220-240v | ||||
017 | 526214-8@141 | 46.85 | 56.69 | |
Statorveer | ||||
017A | 654197-3@141 | 0.83 | 1.00 | |
Klembus tbv statorv. 2mm | ||||
017B | 654502-4@141 | 0.83 | 1.00 | |
Tapschroef 5x60 HS7601 P | ||||
018 | 266329-6@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
018-1 | 265B71-8@141 | |||
Motorhuis | ||||
019 | 154671-6@141 | 12.58 | 15.22 | |
Koolborstelhouder | ||||
019A | 643712-8@141 | 7.44 | 9.00 | |
Koolborstelhouderdop | ||||
020 | 643700-5@141 | 1.01 | 1.22 | |
Koolborstel set Cb-204 | ||||
021 | 191957-7@141 | 11.16 | 13.50 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
022 | 867504-3@141 | |||
Toerenregelcircuit | ||||
023 | 631944-9@141 | 28.85 | 34.91 | |
Schakelaar Tg08-2300-013 | ||||
025 | 650107-8@141 | 16.07 | 19.44 | |
Condensator | ||||
026 | 645088-9@141 | 0.83 | 1.00 | |
Handgreepset | ||||
027 | 188844-9@141 | 11.16 | 13.50 | |
Sponsrubber | ||||
027A | 423404-3@141 | 0.83 | 1.00 | |
Lens Ga7020R | ||||
027B | 451488-1@141 | 0.83 | 1.00 | |
Tapschroef 4X14 Ga7020 A | ||||
028 | 266385-6@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
028-1 | 265B74-2@141 | |||
Trekontlaster | ||||
029 | 687169-3@141 | 0.83 | 1.00 | |
Netsnoer 2x1.50 4.0mtr | ||||
030 | 695123-3@141 | 21.70 | 26.26 | |
Kabeltule 10 | ||||
031 | 682560-0@141 | 1.72 | 2.08 | |
Handgreepset | ||||
032 | 188844-9@141 | 11.16 | 13.50 | |
Sponsrubber | ||||
032A | 423404-3@141 | 0.83 | 1.00 | |
Lens Ga7020R | ||||
032B | 451488-1@141 | 0.83 | 1.00 | |
Tapschroef 4X25 Ga7020 | ||||
033 | 266374-1@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
033-1 | 265B73-4@141 | |||
O-ring 9 | ||||
034 | 213062-1@141 | 0.83 | 1.00 | |
Kraagpin 5 | ||||
035 | 256491-5@141 | 0.83 | 1.00 | |
Rubber pen 4 | ||||
036 | 263002-9@141 | 0.83 | 1.00 | |
Kogellager 6000llb | ||||
037 | 211061-7@141 | 7.44 | 9.00 | |
Tandwiel 50b | ||||
038 | 227489-9@141 | 10.84 | 13.12 | |
Kruiskopschroef M5x16 | ||||
039 | 265120-9@141 | 0.83 | 1.00 | |
Lagerborging 50 | ||||
040 | 285724-1@141 | 1.02 | 1.23 | |
Kogellager 6203dw | ||||
041 | 211278-2@141 | 9.52 | 11.52 | |
O-ring 78 | ||||
042 | 213760-7@141 | 1.21 | 1.46 | |
Lagerhuis 3 uitsparingen | ||||
043 | 318377-2@141 | 8.46 | 10.24 | |
Inbusschroef | ||||
044 | 265541-5@141 | 0.83 | 1.00 | |
As | ||||
045 | 158206-5@141 | 10.81 | 13.08 | |
Schotelring 25 | ||||
045A | 345629-8@141 | 0.83 | 1.00 | |
Beschermkap 180 mm afbramen en schuren | ||||
047 | 122889-7@141 | 6.69 | 8.09 | |
O-ring 6 | ||||
047A | 213017-6@141 | 0.83 | 1.00 | |
Kruiskopschroef M8x25 | ||||
047B | 265158-4@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
048 | 122444-5@141 | |||
Sluitmoer M14x45mm | ||||
049 | 224554-5@141 | 3.73 | 4.51 | |
Borgring 15 | ||||
050 | 233946-7@141 | 0.83 | 1.00 | |
Label, Transparant # | ||||
051 | 819357-6@141 | 2.53 | 3.06 |
