Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita GA9020R'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita GA9020R

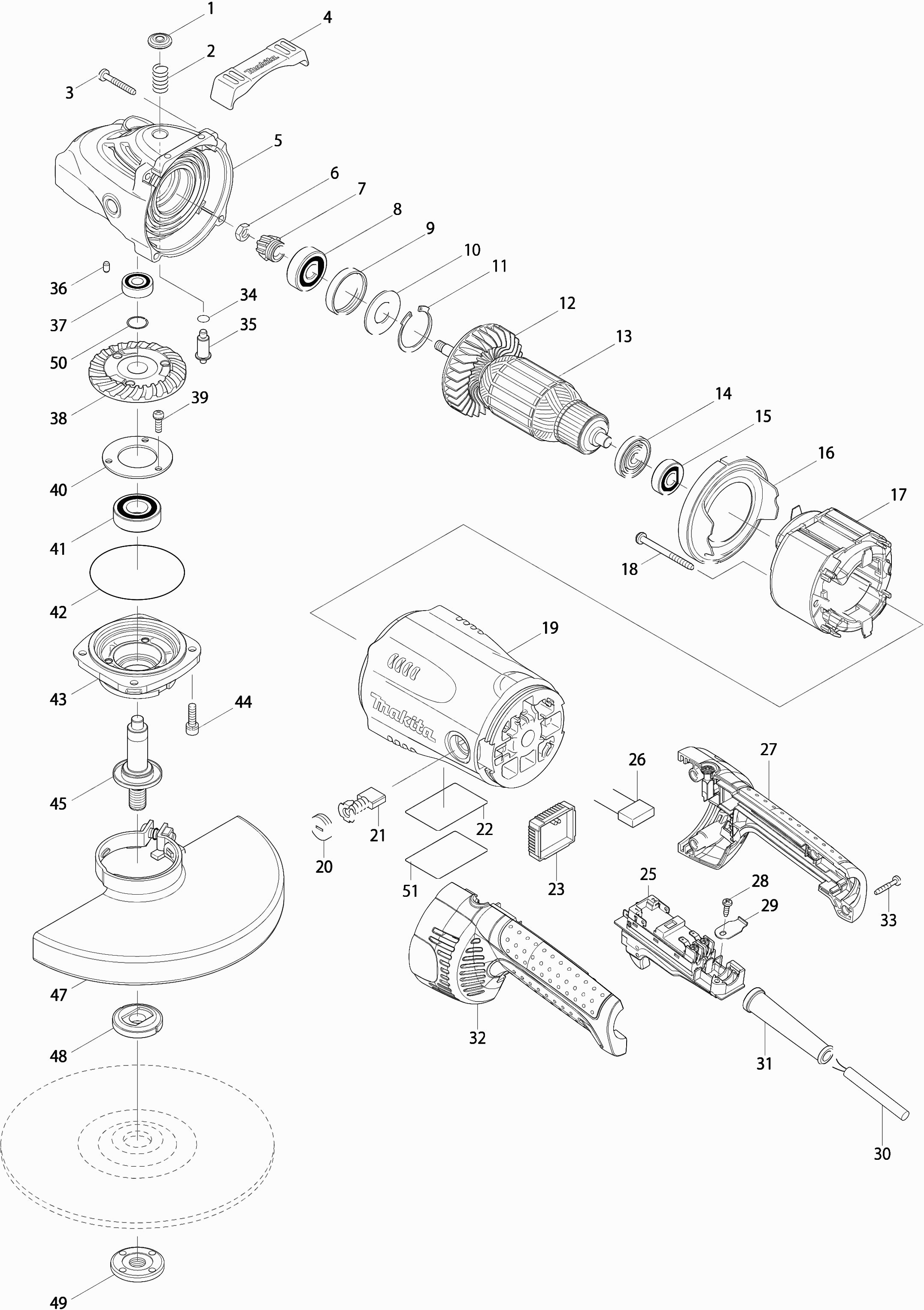

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Makita GA9020R

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Drukknop
001 419133-4@141 0.83 1.00

Drukveer 12
002 233292-8@141 0.83 1.00

Schroef 5x35
003 266373-3@141 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
003-1 265B72-6@141

Buffer
004 419144-9@141 0.83 1.00

Tandwielhuis
005 142754-4@141 21.87 26.46

Viltring 18
005A 262118-7@141 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
005B 419134-2@141

Moer M8
006 252194-9@141 0.83 1.00

Tandwiel 12
007 227490-4@141 4.58 5.54

Kogellager 6301llb
008 211132-0@141 9.52 11.52

Rubber ring 38
009 262085-6@141 0.83 1.00

Sluitring 20
010 267299-2@141 0.83 1.00

Borgring R-42
011 962211-4@141 1.43 1.73

Waaier 80
012 240081-4@141 5.87 7.10

Anker 220v
013 510125-7@141 61.09 73.92

Isolatiering
014 681630-2@141 1.43 1.73

Kogellager 6200dw
015 211087-9@141 7.44 9.00

Tussenplaat Ga7020
016 419135-0@141 0.83 1.00

Veld 220-240v
017 526214-8@141 46.85 56.69

Statorveer
017A 654197-3@141 0.83 1.00

Klembus tbv statorv. 2mm
017B 654502-4@141 0.83 1.00

Tapschroef 5x60 HS7601 P
018 266329-6@141 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
018-1 265B71-8@141

Motorhuis
019 154671-6@141 12.58 15.22

Koolborstelhouder
019A 643712-8@141 7.44 9.00

Koolborstelhouderdop
020 643700-5@141 1.01 1.22

Koolborstel set Cb-204
021 191957-7@141 11.16 13.50

Label "ga9020r"
022 867513-2@141 0.83 1.00

Toerenregelcircuit
023 631944-9@141 28.85 34.91

Schakelaar Tg08-2300-013
025 650107-8@141 16.07 19.44

Condensator
026 645088-9@141 0.83 1.00

Handgreepset
027 188844-9@141 11.16 13.50

Sponsrubber
027A 423404-3@141 0.83 1.00

Lens Ga7020R
027B 451488-1@141 0.83 1.00

Tapschroef 4X14 Ga7020 A
028 266385-6@141 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
028-1 265B74-2@141

Trekontlaster
029 687169-3@141 0.83 1.00

Netsnoer 2x1.50 4.0mtr
030 695123-3@141 21.70 26.26

Kabeltule 10
031 682560-0@141 1.72 2.08

Handgreepset
032 188844-9@141 11.16 13.50

Sponsrubber
032A 423404-3@141 0.83 1.00

Lens Ga7020R
032B 451488-1@141 0.83 1.00

Tapschroef 4X25 Ga7020
033 266374-1@141 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
033-1 265B73-4@141

O-ring 9
034 213062-1@141 0.83 1.00

Kraagpin 5
035 256491-5@141 0.83 1.00

Rubber pen 4
036 263002-9@141 0.83 1.00

Kogellager 6000llb
037 211061-7@141 7.44 9.00

Tandwiel 53a
038 227491-2@141 11.16 13.50

Kruiskopschroef M5x16
039 265120-9@141 0.83 1.00

Lagerborging 50
040 285724-1@141 1.02 1.23

Kogellager 6203dw
041 211278-2@141 9.52 11.52

O-ring 78
042 213760-7@141 1.21 1.46

Lagerhuis Met 3 Uitsparingen
043 318377-2@141 8.46 10.24

Inbusschroef
044 265541-5@141 0.83 1.00

As
045 158206-5@141 10.81 13.08

Schotelring 25
045 345629-8@141 0.83 1.00

Beschermkap 230Mm A
047 141P32-5@141 15.40 18.63

O-ring 6
047A 213017-6@141 0.83 1.00

Kruiskopschroef M8x25
047B 265158-4@141 0.83 1.00

Binnenflens "super"
048 192227-7@141 16.73 20.24

Sluitmoer M14x45mm
049 224554-5@141 3.73 4.51

Borgring 15
050 233946-7@141 0.83 1.00

Label, Transparant #
051 819357-6@141 2.53 3.06
