Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita GA9040R'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

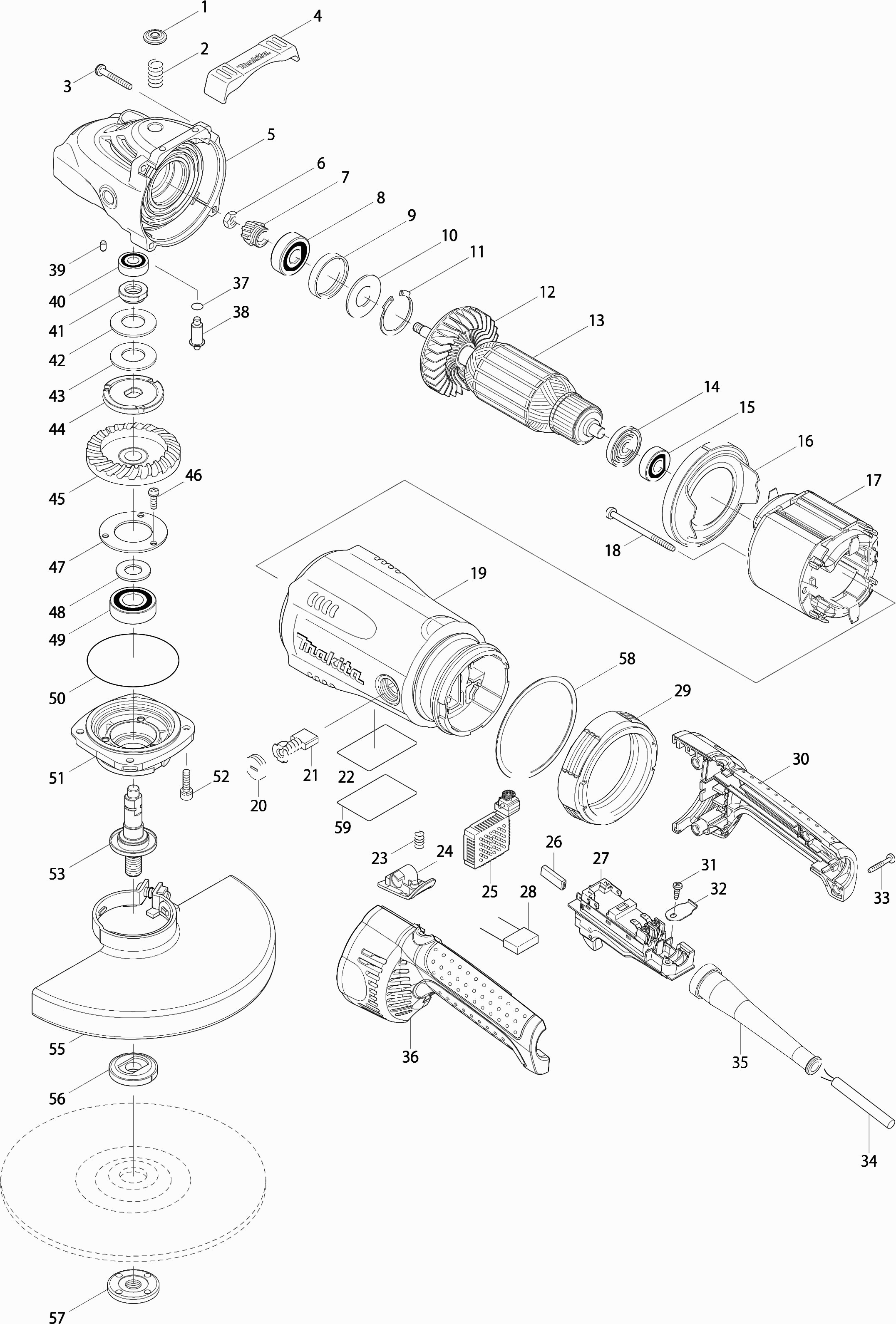

Tekeningen van de Makita GA9040R
Onderdelen lijst van de Makita GA9040R
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Drukknop Ga7020 | ||||
| 001 | 419133-4 | 0.83 | 1.00 | |
| Drukveer 12 9067 Etc | ||||
| 002 | 233292-8 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 003 | 266012-5 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 003-1 | 265B72-6 | |||
| Buffer Ga7020 | ||||
| 004 | 419144-9 | 0.83 | 1.00 | |
| Tandwielhuis Ga7020 A | ||||
| 005 | 142754-4 | 21.23 | 25.69 | |
| Viltring 18 Ga7020 | ||||
| 005A | 262118-7 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 005B | 419134-2 | |||
| Moer M8 Ga7020 | ||||
| 006 | 252194-9 | 0.83 | 1.00 | |
| Tandwiel 12 Ga9040S | ||||
| 007 | 227490-4 | 4.45 | 5.38 | |
| Kogellager 6301Llb A | ||||
| 008 | 211132-0 | 9.24 | 11.18 | |
| Rubber Ring 38 9049Sf | ||||
| 009 | 262085-6 | 0.83 | 1.00 | |
| Sluitring 20 Ga7020 | ||||
| 010 | 267299-2 | 0.83 | 1.00 | |
| Borgring R-42 | ||||
| 011 | 962211-4 | 1.39 | 1.68 | |
| Waaier 80 Ga7020 | ||||
| 012 | 240081-4 | 5.70 | 6.90 | |
| Anker 220V Ga7040S A | ||||
| 013 | 517833-1 | 63.68 | 77.05 | |
| Isolatiering | ||||
| 014 | 681630-2 | 1.39 | 1.68 | |
| Kogellager 6200Dw P | ||||
| 015 | 211087-9 | 7.22 | 8.74 | |
| Tussenplaat Ga7020 | ||||
| 016 | 419135-0 | 0.83 | 1.00 | |
| Veld 220-240V Ga7040R | ||||
| 017 | 526223-7 | 52.15 | 63.10 | |
| Statorveer 9079Sf | ||||
| 017A | 654197-3 | 0.83 | 1.00 | |
| Klembus 2Mm Tbv Stat.Veer | ||||
| 017B | 654502-4 | 0.83 | 1.00 | |
| Zelftappende Schroef Pt M5X75 | ||||
| 018 | 266059-9 | 1.24 | 1.50 | |
| Motorhuis Ga7030 | ||||
| 019 | 154786-9 | 18.79 | 22.74 | |
| Koolborstelhouder Ga9010/20/30 | ||||
| 019A | 643712-8 | 7.22 | 8.74 | |
| Koolborstelhouderdop A | ||||
| 020 | 643700-5 | 0.98 | 1.19 | |
| Koolborstel Set Cb-204 A | ||||
| 021 | 194992-4 | 11.82 | 14.30 | |
| Label Ga9040R | ||||
| 022 | 867542-5 | 2.71 | 3.28 | |
| Drukveer 7 Ga7030 | ||||
| 023 | 233375-4 | 0.83 | 1.00 | |
| Vastzetknop Ga9030R | ||||
| 024 | 451630-4 | 1.46 | 1.77 | |
| Toerenregelcircuit Ga9031R P | ||||
| 025 | 631946-5 | 38.72 | 46.85 | |
| Amp Isolator Recht | ||||
| 026 | 686036-9 | 0.83 | 1.00 | |
| Schakelaar Tg08-2300 Ga9030R | ||||
| 027 | 650107-8 | 15.60 | 18.88 | |
| Condensator Ga7020 | ||||
| 028 | 645088-9 | 0.83 | 1.00 | |
| Anti Vibratie Rubber Ga7030 | ||||
| 029 | 421936-4 | 1.46 | 1.77 | |
| Handgreepset Ga9030R | ||||
| 030 | 188845-7 | 20.15 | 24.38 | |
| Draaddoorvoer Beschermrubber | ||||
| 030A | 423350-0 | 2.71 | 3.28 | |
| Tapschroef 4X14 Ga7020 P | ||||
| 031 | 266385-6 | 0.83 | 1.00 | |
| Tapschr 4x14mm GA9070Y A | ||||
| 031-1 | 265B74-2 | 0.83 | 1.00 | |
| Trekontlaster Hp1621 | ||||
| 032 | 687169-3 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 033 | 265999-8 | |||
| Tapschroef 4X25 A | ||||
| 033-1 | 265B73-4 | 0.83 | 1.00 | |
| Netsnoer 2X1.50 4.0Mtr A | ||||
| 034 | 695123-3 | 21.08 | 25.51 | |
| Netsnoer 2X1.00 2.2Mtr A | ||||
| 034 | 665383-1 | 10.50 | 12.70 | |
| Kabeltule 10 | ||||
| 035 | 682560-0 | 1.67 | 2.02 | |
| Handgreepset Ga9030R | ||||
| 036 | 188845-7 | 20.15 | 24.38 | |
| Draaddoorvoer Beschermrubber | ||||
| 036A | 423350-0 | 2.71 | 3.28 | |
| O-Ring 9 Ga-Serie | ||||
| 037 | 213062-1 | 0.83 | 1.00 | |
| Kraagpin 5 Ga7020 | ||||
| 038 | 256491-5 | 0.83 | 1.00 | |
| Rubber Pen 4 6413 A | ||||
| 039 | 263002-9 | 0.83 | 1.00 | |
| Kogellager 6000Llb A | ||||
| 040 | 211061-7 | 7.22 | 8.74 | |
| Moer M15X23 Ga7030 | ||||
| 041 | 252429-8 | 1.24 | 1.50 | |
| Borgplaat 9047 Serie | ||||
| 042 | 232163-6 | 1.67 | 2.02 | |
| Borgplaat 9047 Serie | ||||
| 043 | 232163-6 | 1.67 | 2.02 | |
| Borgring Ga7030 | ||||
| 044 | 267798-4 | 3.44 | 4.16 | |
| Tandwiel 53C Ga9040S | ||||
| 045 | 227492-0 | 11.82 | 14.30 | |
| Kruiskopschroef M5X16 Ga7020 | ||||
| 046 | 265120-9 | 0.83 | 1.00 | |
| Lagerborging 50 Ga7020 | ||||
| 047 | 285724-1 | 1.00 | 1.21 | |
| Sluitring 9047 Serie | ||||
| 048 | 267167-9 | 0.83 | 1.00 | |
| Kogellager 6203 | ||||
| 049 | 211278-2 | 9.24 | 11.18 | |
| O-Ring 78 Ga70-9020/40 | ||||
| 050 | 213760-7 | 1.18 | 1.43 | |
| Lagerhuis Ga9030R 3 X Uitsp. A | ||||
| 051 | 318377-2 | 8.21 | 9.93 | |
| Inbusbout M6 Ga7020 | ||||
| 052 | 265541-5 | 0.83 | 1.00 | |
| As Ga7030 | ||||
| 053 | 154777-0 | 9.12 | 11.04 | |
| Schotelring 25 Ga7020 | ||||
| 053 | 345629-8 | 0.83 | 1.00 | |
| O-Ring 6 Ga9030R A | ||||
| 055 | 213017-6 | 0.83 | 1.00 | |
| Kruiskopschroef M8X25 Ga7020 | ||||
| 055 | 265158-4 | 0.83 | 1.00 | |
| Binnenflens haakse slijper super | ||||
| 056 | 192227-7 | 19.00 | 22.99 | |
| Sluitmoer haakse slijper | ||||
| 057 | 224554-5 | 4.00 | 4.84 | |
| Nylon Ring 89 Ga7030 | ||||
| 058 | 261131-2 | 0.83 | 1.00 | |
| Label, Transparant # | ||||
| 059 | 819357-6 | 2.46 | 2.98 | |
