Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita GA9040S'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

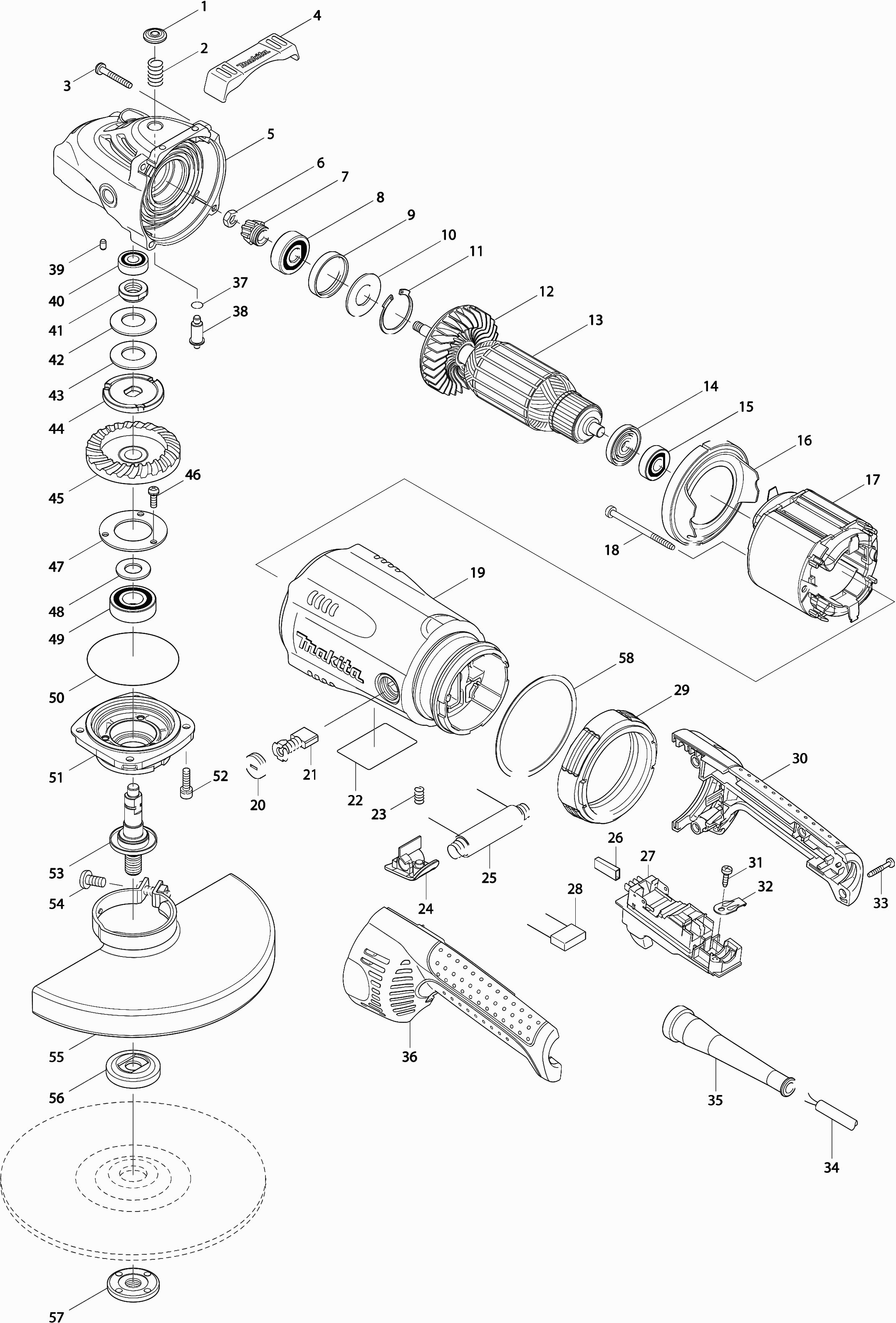

Tekeningen van de Makita GA9040S
Onderdelen lijst van de Makita GA9040S
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Drukknop | ||||
| 001 | 419133-4 | 0.83 | 1.00 | |
| Drukveer 12 | ||||
| 002 | 233292-8 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 003 | 266012-5 | |||
| Buffer | ||||
| 004 | 419144-9 | 0.83 | 1.00 | |
| Tandwielhuis | ||||
| 005 | 142754-4 | 21.87 | 26.46 | |
| Viltring 18 | ||||
| 005A | 262118-7 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 005B | 419134-2 | |||
| Moer M8 | ||||
| 006 | 252194-9 | 0.83 | 1.00 | |
| Tandwiel 12 | ||||
| 007 | 227490-4 | 4.58 | 5.54 | |
| Kogellager 6301llb | ||||
| 008 | 211132-0 | 9.52 | 11.52 | |
| Rubber ring 38 | ||||
| 009 | 262085-6 | 0.83 | 1.00 | |
| Sluitring 20 | ||||
| 010 | 267299-2 | 0.83 | 1.00 | |
| Borgring R-42 | ||||
| 011 | 962211-4 | 1.43 | 1.73 | |
| Waaier 80 | ||||
| 012 | 240081-4 | 5.87 | 7.10 | |
| Anker 220V Ga7040S A | ||||
| 013 | 517833-1 | 65.59 | 79.36 | |
| Isolatiering | ||||
| 014 | 681630-2 | 1.43 | 1.73 | |
| Kogellager 6200llb | ||||
| 015 | 211066-7 | 4.58 | 5.54 | |
| Tussenplaat Ga7020 | ||||
| 016 | 419135-0 | 0.83 | 1.00 | |
| Veld | ||||
| 017 | 526198-0 | 48.42 | 58.59 | |
| Statorveer | ||||
| 017A | 654197-3 | 0.83 | 1.00 | |
| Klembus tbv statorv. 2mm | ||||
| 017B | 654502-4 | 0.83 | 1.00 | |
| Zelftapper Pt 5x75 | ||||
| 018 | 266059-9 | 1.27 | 1.54 | |
| Motorhuis | ||||
| 019 | 154786-9 | 12.58 | 15.22 | |
| Koolborstelhouder | ||||
| 019A | 643712-8 | 7.44 | 9.00 | |
| Koolborstelhouderdop | ||||
| 020 | 643700-5 | 1.01 | 1.22 | |
| Koolborstel set Cb-204 | ||||
| 021 | 191957-7 | 11.16 | 13.50 | |
| Naamplaat | ||||
| 022 | 862128-0 | 2.80 | 3.39 | |
| Drukveer 7 | ||||
| 023 | 233375-4 | 0.83 | 1.00 | |
| Vastzetknop | ||||
| 024 | 419260-7 | 1.02 | 1.23 | |
| Aanloopweerstand Ga7020/40S A | ||||
| 025 | 646788-4 | 4.97 | 6.01 | |
| Amp isolator | ||||
| 026 | 686036-9 | 0.83 | 1.00 | |
| Veiligheidschakelaar | ||||
| 027 | 651179-6 | 43.02 | 52.05 | |
| Veiligheidschakelaar | ||||
| 027A | 651179-6 | 43.02 | 52.05 | |
| Condensator | ||||
| 028 | 645088-9 | 0.83 | 1.00 | |
| Anti vibratie rubber | ||||
| 029 | 421936-4 | 1.51 | 1.83 | |
| Handgreep set | ||||
| 030 | 188123-5 | 13.19 | 15.96 | |
| Draaddoorvoer beschermrubber | ||||
| 030A | 423350-0 | 2.80 | 3.39 | |
| Schroef Pt4x12mm | ||||
| 031 | 266020-6 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 031-1 | 265B74-2 | |||
| Trekontlaster | ||||
| 032 | 687169-3 | 0.83 | 1.00 | |
| Tapschroef 4x25 | ||||
| 033 | 265999-8 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 033-1 | 265B73-4 | |||
| Netsnoer 2x1.50 4.0mtr | ||||
| 034 | 695123-3 | 21.70 | 26.26 | |
| Kabeltule 10 | ||||
| 035 | 682560-0 | 1.72 | 2.08 | |
| Handgreep set | ||||
| 036 | 188123-5 | 13.19 | 15.96 | |
| Draaddoorvoer beschermrubber | ||||
| 036A | 423350-0 | 2.80 | 3.39 | |
| O-ring 9 | ||||
| 037 | 213062-1 | 0.83 | 1.00 | |
| Kraagpin 5 | ||||
| 038 | 256491-5 | 0.83 | 1.00 | |
| Rubber pen 4 | ||||
| 039 | 263002-9 | 0.83 | 1.00 | |
| Kogellager 6000llb | ||||
| 040 | 211061-7 | 7.44 | 9.00 | |
| Moer M15x23 | ||||
| 041 | 252429-8 | 1.27 | 1.54 | |
| Borgplaat | ||||
| 042 | 232163-6 | 1.72 | 2.08 | |
| Borgplaat | ||||
| 043 | 232163-6 | 1.72 | 2.08 | |
| Borgring | ||||
| 044 | 267798-4 | 3.55 | 4.30 | |
| Tandwiel 53c | ||||
| 045 | 227492-0 | 11.16 | 13.50 | |
| Kruiskopschroef M5x16 | ||||
| 046 | 265120-9 | 0.83 | 1.00 | |
| Lagerborging 50 | ||||
| 047 | 285724-1 | 1.02 | 1.23 | |
| Sluitring 15 | ||||
| 048 | 267167-9 | 0.83 | 1.00 | |
| Kogellager 6203dw | ||||
| 049 | 211278-2 | 9.52 | 11.52 | |
| O-ring 78 | ||||
| 050 | 213760-7 | 1.21 | 1.46 | |
| Lagerhuis 2 uitsparingen | ||||
| 051A | 317988-0 | 6.16 | 7.45 | |
| Lagerhuis Met 3 Uitsparingen | ||||
| 051B | 318377-2 | 8.46 | 10.24 | |
| Inbusschroef | ||||
| 052 | 265541-5 | 0.83 | 1.00 | |
| As | ||||
| 053 | 154777-0 | 6.90 | 8.35 | |
| Kruiskopschroef M8x25 | ||||
| 054A | 265158-4 | 0.83 | 1.00 | |
| Kruiskopschroef M8x25 | ||||
| 054B | 265158-4 | 0.83 | 1.00 | |
| Beschermkap 230Mm Ga9040S | ||||
| 055A | 154672-4 | 9.52 | 11.52 | |
| Beschermkap 230Mm A | ||||
| 055B | 141P32-5 | 15.40 | 18.63 | |
| O-ring 6 | ||||
| 055B1 | 213017-6 | 0.83 | 1.00 | |
| Binnenflens "super" | ||||
| 056 | 192227-7 | 16.73 | 20.24 | |
| Sluitmoer M14x45mm | ||||
| 057 | 224554-5 | 3.73 | 4.51 | |
| Kunststof ring 89 | ||||
| 058 | 261131-2 | 0.83 | 1.00 | |
