Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita GA9050'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

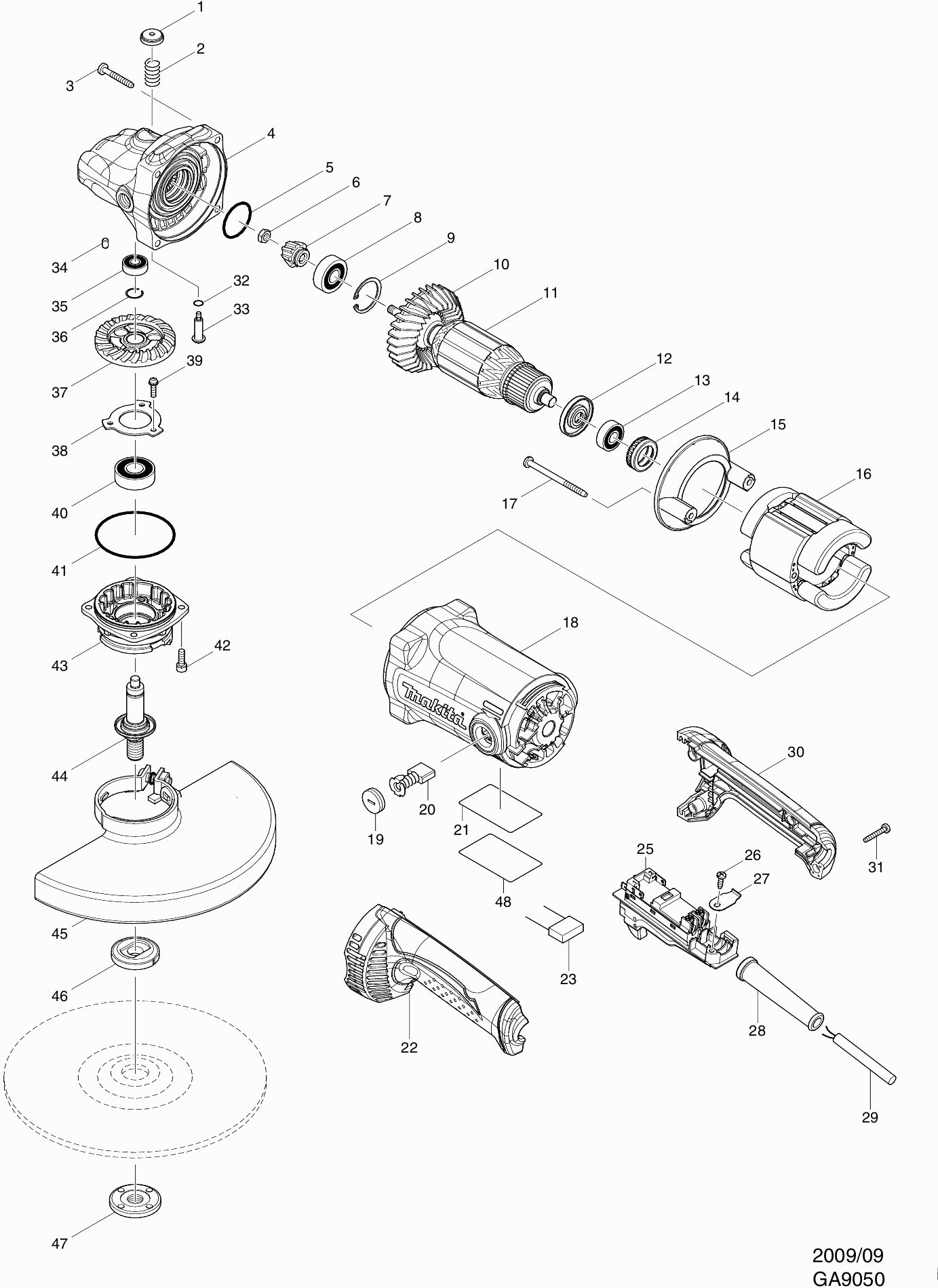

Tekeningen van de Makita GA9050
Onderdelen lijst van de Makita GA9050
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Drukknop | ||||
| 001 | 451485-7 | 0.83 | 1.00 | |
| Drukveer 12 | ||||
| 002 | 233292-8 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 003 | 266012-5 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 003-1 | 265B72-6 | |||
| Tandwielhuis | ||||
| 004 | 143016-3 | 19.88 | 24.05 | |
| Veerhouderring Dga506 | ||||
| 004A | 262153-5 | 0.83 | 1.00 | |
| O-ring 31 | ||||
| 005 | 213883-1 | 0.83 | 1.00 | |
| Moer M7 | ||||
| 006 | 264010-3 | 0.83 | 1.00 | |
| Tandwiel 10b | ||||
| 007 | 227563-3 | 4.09 | 4.95 | |
| Kogellager 6201llu | ||||
| 008 | 211137-0 | 5.22 | 6.32 | |
| Borgring R32 | ||||
| 009 | 257965-9 | 3.22 | 3.90 | |
| Waaier 80 | ||||
| 010 | 240120-0 | 5.46 | 6.61 | |
| Anker | ||||
| 011 | 518747-7 | 65.59 | 79.36 | |
| Isolatiering | ||||
| 012 | 681657-2 | 1.01 | 1.22 | |
| Kogellager 6000ddw | ||||
| 013 | 211289-7 | 12.58 | 15.22 | |
| Rubber ring 26 | ||||
| 014 | 421490-8 | 5.22 | 6.32 | |
| Opvulplaat | ||||
| 015 | 451480-7 | 0.83 | 1.00 | |
| Veld | ||||
| 016 | 527700-2 | 37.16 | 44.96 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 016A | 654208-4 | |||
| Tapschroef 5x70mm | ||||
| 017 | 266389-8 | 0.83 | 1.00 | |
| Motorhuis | ||||
| 018 | 140222-1 | 12.55 | 15.19 | |
| Koolborstelhouder | ||||
| 018A | 643707-1 | 4.08 | 4.94 | |
| Koolborstelhouderdop | ||||
| 019 | 643700-5 | 1.01 | 1.22 | |
| Koolborstel set Cb-204 | ||||
| 020 | 191957-7 | 11.16 | 13.50 | |
| Naamplaat | ||||
| 021 | 867561-1 | 2.80 | 3.39 | |
| Handgreepset | ||||
| 022 | 188848-1 | 8.52 | 10.31 | |
| Sponsrubber | ||||
| 022A | 423404-3 | 0.83 | 1.00 | |
| Condensator | ||||
| 023 | 645088-9 | 0.83 | 1.00 | |
| Veiligheidschakelaar | ||||
| 025 | 650102-8 | 23.75 | 28.74 | |
| Tapschroef 4X14 Ga7020 A | ||||
| 026 | 266385-6 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 026-1 | 265B74-2 | |||
| Trekontlaster | ||||
| 027 | 687169-3 | 0.83 | 1.00 | |
| Kabeltule 10-90 | ||||
| 028 | 682505-8 | 1.72 | 2.08 | |
| Netsnoer 2x1.50 4.0mtr | ||||
| 029 | 695123-3 | 21.70 | 26.26 | |
| Handgreepset | ||||
| 030 | 188848-1 | 8.52 | 10.31 | |
| Sponsrubber | ||||
| 030 | 423404-3 | 0.83 | 1.00 | |
| Tapschroef 4x25 | ||||
| 031 | 265999-8 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 031-1 | 265B73-4 | |||
| O-ring 7 | ||||
| 032 | 213026-5 | 0.83 | 1.00 | |
| Kraagpen 11 | ||||
| 033 | 256516-5 | 0.83 | 1.00 | |
| Rubber pen 4 | ||||
| 034 | 263002-9 | 0.83 | 1.00 | |
| Kogellager 608Zz A | ||||
| 035 | 210046-0 | 0.83 | 1.00 | |
| Veerring 13 | ||||
| 036 | 233925-5 | 0.83 | 1.00 | |
| Tandwiel 49 | ||||
| 037 | 227561-7 | 10.81 | 13.08 | |
| Lagerborging | ||||
| 038 | 285851-4 | 0.83 | 1.00 | |
| Schroef 4X16 A | ||||
| 039 | 911526-6 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 040 | 211241-5 | |||
| O-ring 67 | ||||
| 041 | 213720-9 | 1.72 | 2.08 | |
| Inbusbout 5x16 | ||||
| 042 | 922221-3 | 0.83 | 1.00 | |
| Lagerhuis | ||||
| 043 | 318523-7 | 6.16 | 7.45 | |
| As | ||||
| 044 | 140224-7 | 5.87 | 7.10 | |
| Labyrint ring | ||||
| 044A | 346166-5 | 0.83 | 1.00 | |
| Beschermkap 230Mm A | ||||
| 045 | 141P32-5 | 15.40 | 18.63 | |
| O-ring 6 | ||||
| 045A | 213017-6 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 045B | 213775-4 | |||
| Kruiskopschroef M8x25 | ||||
| 045C | 265158-4 | 0.83 | 1.00 | |
| Binnenflens 42mm | ||||
| 046 | 224415-9 | 3.35 | 4.05 | |
| Sluitmoer M14x45mm | ||||
| 047 | 224554-5 | 3.73 | 4.51 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 048 | 805W68-7 | |||
