Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita GA9060'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

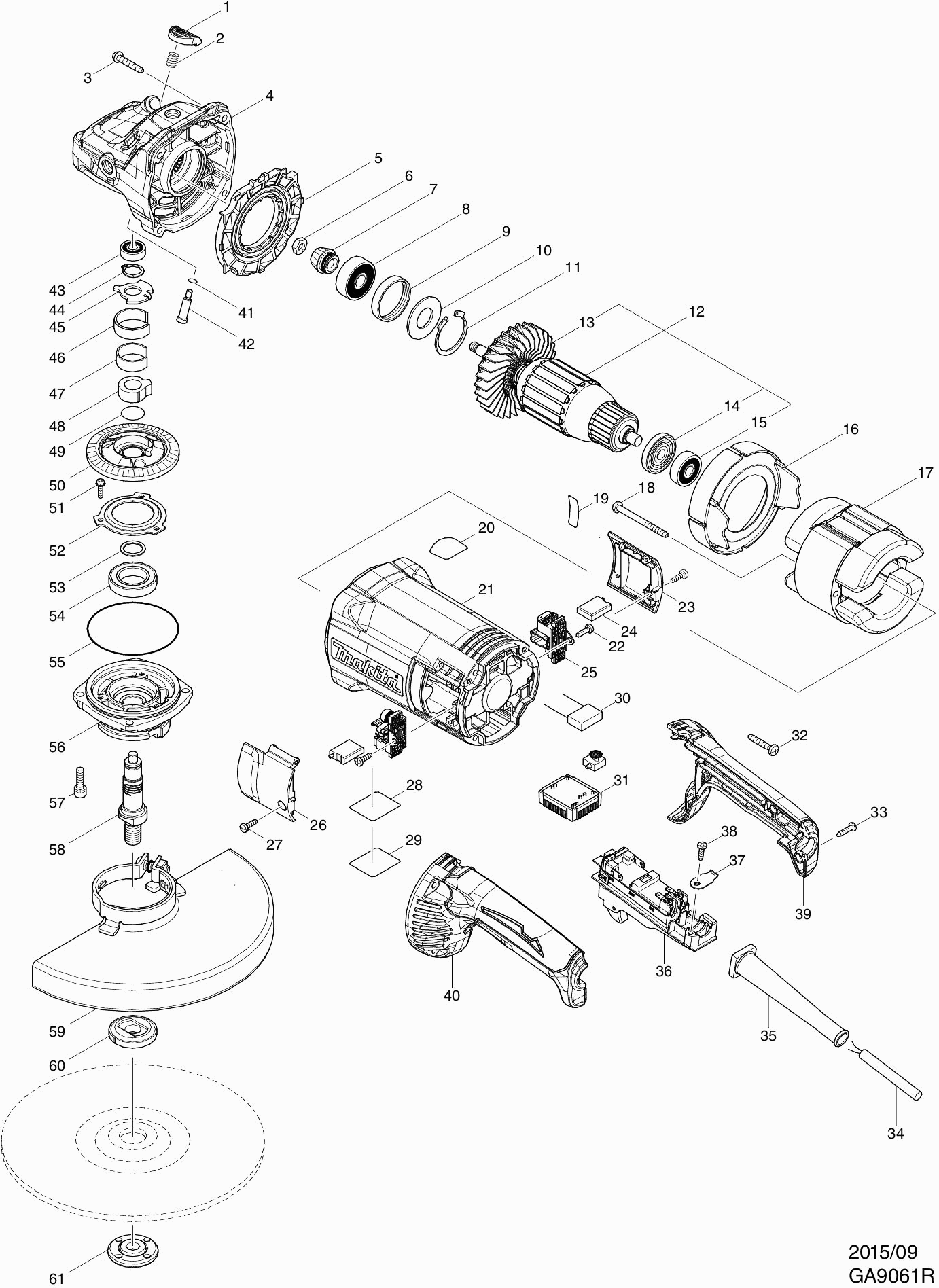

Tekeningen van de Makita GA9060
Onderdelen lijst van de Makita GA9060
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Pin kap | ||||
001 | 456247-8 | 1.24 | 1.50 | |
Drukveer 8 | ||||
002 | 234391-9 | 0.83 | 1.00 | |
Tapschroef 5x30mm | ||||
003 | 251489-7 | 0.83 | 1.00 | |
Tandwielhuis | ||||
004 | 143485-8 | 31.61 | 38.25 | |
Rubber pen 4 | ||||
004A | 263002-9 | 0.83 | 1.00 | |
Waaierplaat | ||||
005 | 456238-9 | 1.72 | 2.08 | |
Moer M8 | ||||
006 | 252194-9 | 0.83 | 1.00 | |
Tandwiel 13 | ||||
007 | 227652-4 | 4.58 | 5.54 | |
Kogellager 6301llb | ||||
008 | 211132-0 | 9.52 | 11.52 | |
Rubber ring 38 | ||||
009 | 262085-6 | 0.83 | 1.00 | |
Sluitring 20 | ||||
010 | 267299-2 | 0.83 | 1.00 | |
Borgring R-42 | ||||
011 | 962211-4 | 1.43 | 1.73 | |
Anker 230v | ||||
012 | 513448-2 | 53.39 | 64.60 | |
Waaier 86 | ||||
013 | 240161-6 | 7.43 | 8.99 | |
Isolatiering | ||||
014 | 681630-2 | 1.43 | 1.73 | |
Kogellager 6200dw | ||||
015 | 211087-9 | 7.44 | 9.00 | |
Tussenplaat | ||||
016 | 456239-7 | 2.05 | 2.48 | |
Veld 240v | ||||
017 | 621779-6 | 44.45 | 53.78 | |
Tapschroef 5x60mm | ||||
018 | 266044-2 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
019 | 851W13-0 | |||
Label "sjs2" | ||||
020 | 898443-6 | 2.80 | 3.39 | |
Motorhuis | ||||
021 | 456240-2 | 23.74 | 28.73 | |
Tapschroef 4X14 Ga7020 A | ||||
022 | 266385-6 | 0.83 | 1.00 | |
Koolborstelbeschermkap R | ||||
023 | 143950-7 | 4.08 | 4.94 | |
Koolborstelset Cb-218 | ||||
024 | 197129-2 | 6.58 | 7.96 | |
Koolborstelhouder Ga7061R P | ||||
025 | 643714-4 | 1.43 | 1.73 | |
Koolborstelbeschermkap L | ||||
026 | 143949-2 | 3.22 | 3.90 | |
Tapschroef 4X14 Ga7020 A | ||||
027 | 266385-6 | 0.83 | 1.00 | |
Naamplaat | ||||
028 | 851W10-6 | 2.80 | 3.39 | |
bescherm label | ||||
029 | 809R72-8 | 2.80 | 3.39 | |
Condensator | ||||
030 | 645088-9 | 0.83 | 1.00 | |
Controller | ||||
031 | 620588-0 | 28.85 | 34.91 | |
Controller GA7080/81/82 | ||||
031-1 | 620E20-4 | 28.68 | 34.70 | |
Tapschroef 5x30mm | ||||
032 | 251489-7 | 0.83 | 1.00 | |
Tapschroef 4x18 | ||||
033 | 265A48-7 | 0.90 | 1.09 | |
Netsnoer 2x1.50 4.0mtr | ||||
034 | 695123-3 | 21.70 | 26.26 | |
Kabeltule 10 | ||||
035 | 682573-1 | 1.43 | 1.73 | |
Schakelaar | ||||
036 | 632F79-5 | 14.23 | 17.22 | |
Trekontlaster | ||||
037 | 687169-3 | 0.83 | 1.00 | |
Tapschroef 4X14 Ga7020 A | ||||
038 | 266385-6 | 0.83 | 1.00 | |
Handgreepset | ||||
039 | 183C62-2 | 12.55 | 15.19 | |
Handgreepset | ||||
040 | 183C62-2 | 12.55 | 15.19 | |
O-ring 7 | ||||
041 | 213026-5 | 0.83 | 1.00 | |
Pen 7 | ||||
042 | 256571-7 | 1.01 | 1.22 | |
Kogellager 608Zz A | ||||
043 | 210046-0 | 0.83 | 1.00 | |
Borgring S-15 | ||||
044 | 961055-9 | 0.83 | 1.00 | |
Balansgewicht | ||||
045 | 346980-9 | 1.02 | 1.23 | |
Vulring 33 | ||||
046 | 346981-7 | 2.80 | 3.39 | |
Vulring 29 | ||||
047 | 346982-5 | 2.80 | 3.39 | |
Pasbus Ga7061R | ||||
048 | 326640-9 | 6.58 | 7.96 | |
O-ring 19mm | ||||
049 | 213859-8 | 0.83 | 1.00 | |
Tandwiel 54 | ||||
050 | 227654-0 | 16.07 | 19.44 | |
Schroef 4X16 A | ||||
051 | 911526-6 | 0.83 | 1.00 | |
Lagerborging 59 | ||||
052 | 285742-9 | 1.21 | 1.46 | |
Sluitring 17mm | ||||
053 | 253725-7 | 0.83 | 1.00 | |
Kogellager 66905llb | ||||
054 | 211377-0 | 8.46 | 10.24 | |
O-ring 78 | ||||
055 | 213760-7 | 1.21 | 1.46 | |
Lagerhuis | ||||
056 | 143515-5 | 19.88 | 24.05 | |
Inbusschroef | ||||
057 | 265541-5 | 0.83 | 1.00 | |
As | ||||
058 | 326641-7 | 5.88 | 7.11 | |
Beschermkap 230Mm A | ||||
059 | 141P32-5 | 15.40 | 18.63 | |
O-ring 6 | ||||
059A | 213017-6 | 0.83 | 1.00 | |
Kruiskopschroef M8x25 | ||||
059B | 265158-4 | 0.83 | 1.00 | |
Binnenflens 42mm | ||||
060 | 224415-9 | 3.35 | 4.05 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
060A | 122444-5 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
061 | 224485-8 |
