Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita GB602'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

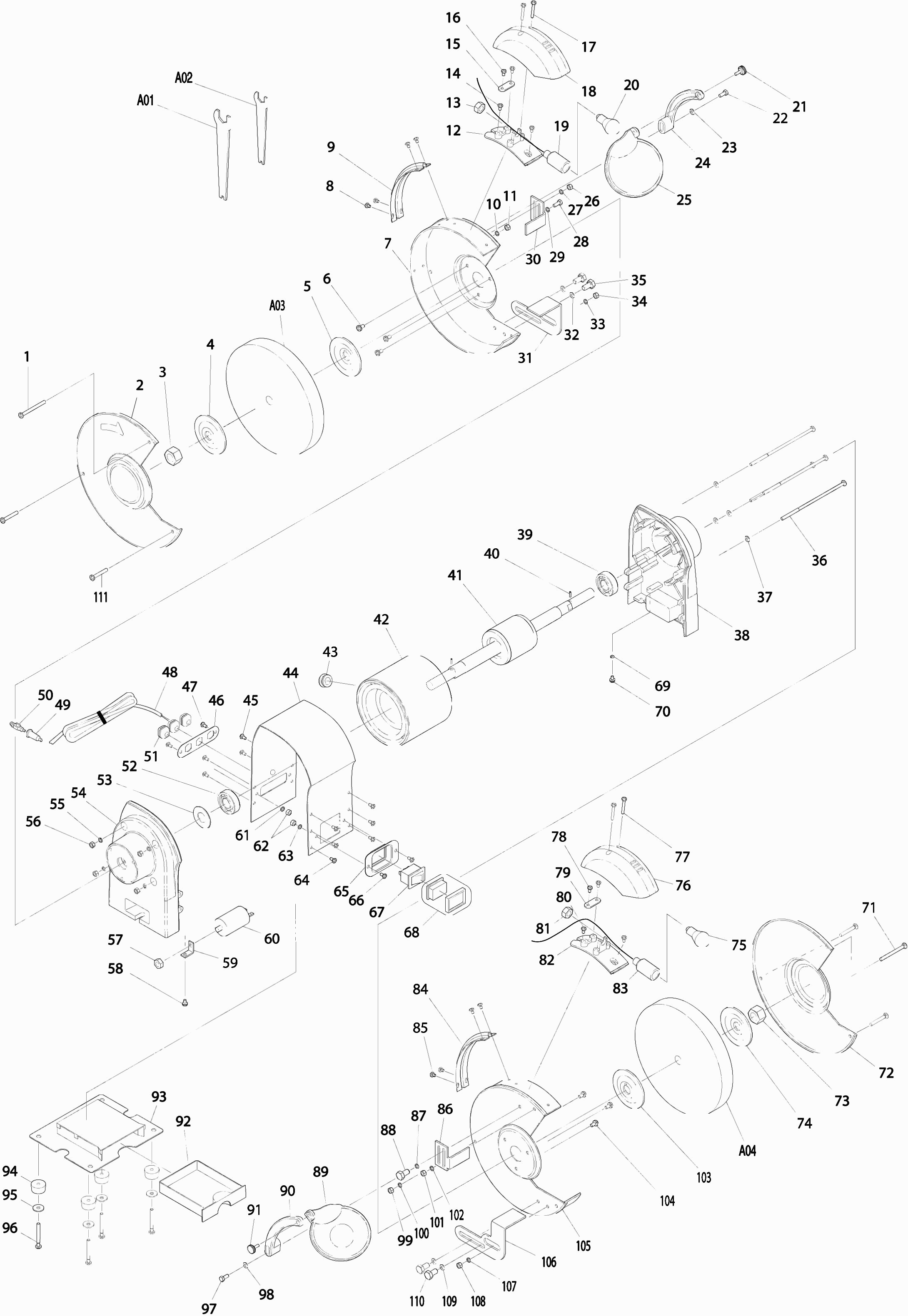

Tekeningen van de Makita GB602
Onderdelen lijst van de Makita GB602
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Schroef M5X50 A | ||||
| 001 | 911274-7 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 002 | AL00000201 | |||
| Zeskantmoer I (Type) M12 Links | ||||
| 003 | AL00000003 | 0.83 | 1.00 | |
| Buitenflens Gb602W | ||||
| 004 | AL00000004 | 0.83 | 1.00 | |
| Binnenflens GB602W | ||||
| 005 | AL00000005 | 0.83 | 1.00 | |
| Met.schr M5x10mm A | ||||
| 006 | 911209-8 | 0.83 | 1.00 | |
| Beschermkap L GB602 A | ||||
| 007 | AL00000203 | 10.52 | 12.73 | |
| Schroef M4X8 | ||||
| 008 | 911107-6 | 1.39 | 1.68 | |
| Schroef M4X6 | ||||
| 008 | AL00000114 | 0.83 | 1.00 | |
| Drukplaat (Kabel) Gb602W | ||||
| 009 | AL00000007 | 0.83 | 1.00 | |
| Veerring 5MM DLS211 | ||||
| 010 | 253427-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 011 | 931201-8 | |||
| Bedekking Lampvoet GB801 P | ||||
| 012 | AL00000008 | 2.10 | 2.54 | |
| Borgmoer Lamphouder M10 Gb602W | ||||
| 013 | AL00000009 | 0.83 | 1.00 | |
| Schroef M4X8 | ||||
| 014 | 911107-6 | 1.39 | 1.68 | |
| Schroef M4X6 | ||||
| 014 | AL00000102 | 0.83 | 1.00 | |
| Trekontlaster Gb602W | ||||
| 015 | AL00000010 | 0.83 | 1.00 | |
| Schroef 4X12 A | ||||
| 016 | 911116-5 | 0.83 | 1.00 | |
| Schroef M4X10 | ||||
| 016 | AL00000104 | 0.83 | 1.00 | |
| Schroef 4X30 | ||||
| 017 | 911156-3 | 0.83 | 1.00 | |
| Schroef M4X30 | ||||
| 017 | AL00000105 | 0.83 | 1.00 | |
| Lamphuis Cpl Gb602W P | ||||
| 018 | AL00000011 | 2.36 | 2.86 | |
| Lamp Cpl Gb602W | ||||
| 019 | AL00000012 | 3.96 | 4.79 | |
| Lampje 10W/12V Gb602/801 | ||||
| 020 | AL00000013 | 2.71 | 3.28 | |
| Sluitknoop Oogbescherm. M4X12 | ||||
| 021 | AL00000014 | 0.83 | 1.00 | |
| Lamphuis Cpl Gb602W P | ||||
| 022 | AL00000011 | 2.36 | 2.86 | |
| Zeskantbout M6X30 | ||||
| 022 | AL00000119 | 0.83 | 1.00 | |
| Sluitring 6 | ||||
| 023 | AL00000127 | 0.83 | 1.00 | |
| Sluitring 6X12Mm A | ||||
| 023 | 941151-9 | 0.83 | 1.00 | |
| Houder Oogbescherming L Gb602W | ||||
| 024 | AL00000015 | 2.02 | 2.44 | |
| Oogbeschermkap Compleet Gb602W | ||||
| 025 | AL00000016 | 3.12 | 3.78 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 026 | 931201-8 | |||
| Veerring 5MM DLS211 | ||||
| 027 | 253427-5 | 0.83 | 1.00 | |
| Schroef M5X12 A | ||||
| 028 | 921212-1 | 1.39 | 1.68 | |
| Zeskantbout M5x10mm | ||||
| 028 | AL00000252 | 0.83 | 1.00 | |
| Veerring 5MM DLS211 | ||||
| 029 | 253427-5 | 0.83 | 1.00 | |
| Vonkenvanger, Links Gb602W * | ||||
| 030 | AL00000017 | 1.00 | 1.21 | |
| Aanslag Li Gb602 | ||||
| 031 | AL00000018 | 2.71 | 3.28 | |
| Sluitring M8 A | ||||
| 032 | 941202-8 | 0.83 | 1.00 | |
| Veerring 5MM DLS211 | ||||
| 033 | 253427-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 034 | 931201-8 | |||
| Zeskantbout M8X12 A | ||||
| 035 | 921411-5 | 0.83 | 1.00 | |
| Schroef M5X135 | ||||
| 036 | AL00000113 | 0.83 | 1.00 | |
| Sluitring 5 | ||||
| 037 | AL00000126 | 0.83 | 1.00 | |
| Sluitring 5mm DSP601 A | ||||
| 037 | 253414-4 | 0.83 | 1.00 | |
| Eindkap Rechts Gb602W* | ||||
| 038 | AL00000019 | 15.65 | 18.94 | |
| Kogellager 6202 | ||||
| 039 | AL00000100 | 3.97 | 4.80 | |
| Spanstift 3-8 | ||||
| 040 | 951051-5 | 0.83 | 1.00 | |
| Rolpen 3X8 Gb602W | ||||
| 040 | AL00000135 | 0.83 | 1.00 | |
| Anker Gb602W P | ||||
| 041 | AL00000020 | 14.48 | 17.52 | |
| Veld GB602 P | ||||
| 042 | AL00000185 | 68.53 | 82.92 | |
| Kabeldoorvoer Gb602/801 | ||||
| 043 | AL00000022 | 0.83 | 1.00 | |
| Motorhuis Gb602W | ||||
| 044 | AL00000183 | 7.22 | 8.74 | |
| Schroef 4X10 | ||||
| 045 | 911113-1 | 0.83 | 1.00 | |
| Schroef M4X8Mm gb801 | ||||
| 045 | AL00000108 | 0.83 | 1.00 | |
| Kabelklemplaat Gb602W | ||||
| 046 | AL00000192 | 7.22 | 8.74 | |
| Schroef 4X10 | ||||
| 047 | 911113-1 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 048 | AL00000152 | |||
| Kabelklem Gb602/801 | ||||
| 051 | AL00000026 | 0.83 | 1.00 | |
| Kogellager 6202 | ||||
| 052 | AL00000100 | 3.97 | 4.80 | |
| Veerring D27.5 Gb602W | ||||
| 053 | AL00000027 | 0.83 | 1.00 | |
| Eindkap Links Gb602W | ||||
| 054 | AL00000028 | 15.65 | 18.94 | |
| Veerring 5MM DLS211 | ||||
| 055 | 253427-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 056 | AL00000121 | |||
| Moer M8 Zwt | ||||
| 057 | 931402-8 | 0.83 | 1.00 | |
| Borgmoer M8 Gb602/801 | ||||
| 057 | AL00000122 | 0.83 | 1.00 | |
| Schroef 4X10 | ||||
| 058 | 911113-1 | 0.83 | 1.00 | |
| Schroef 4X7 | ||||
| 058 | AL00000295 | 0.83 | 1.00 | |
| Condensatorhouder Gb602W | ||||
| 059 | AL00000029 | 0.83 | 1.00 | |
| Condensator 4Uf/450V Gb602W | ||||
| 060 | AL00000095 | 5.98 | 7.24 | |
| Veerring M4 A | ||||
| 061 | 942051-6 | 0.83 | 1.00 | |
| Zeskantmoer M4 A | ||||
| 062 | 931102-0 | 0.83 | 1.00 | |
| Zeskantmoer I (Type) M4 | ||||
| 062 | AL00000120 | 0.83 | 1.00 | |
| Veerring M4 | ||||
| 063 | AL00000131 | 0.83 | 1.00 | |
| Veerring M4 A | ||||
| 063 | 942051-6 | 0.83 | 1.00 | |
| Schroef 4X10 | ||||
| 064 | 911113-1 | 0.83 | 1.00 | |
| Schroef M4X8Mm gb801 | ||||
| 064 | AL00000108 | 0.83 | 1.00 | |
| Schakelbord Gb602W | ||||
| 065 | AL00000031 | 0.83 | 1.00 | |
| Schroef M4X8 | ||||
| 066 | AL00000103 | 0.83 | 1.00 | |
| Schroef 4X10 | ||||
| 066 | 911113-1 | 0.83 | 1.00 | |
| Schakelaar m/kap GB602 A | ||||
| 067 | AL00000168 | 4.45 | 5.38 | |
| Schakelaar m/kap GB602 A | ||||
| 068 | AL00000168 | 4.45 | 5.38 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 069 | AL00000134 | |||
| Schroef 4X10 | ||||
| 070 | 911113-1 | 0.83 | 1.00 | |
| Schroef 4X7 | ||||
| 070 | AL00000295 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 072 | AL00000218 | |||
| Borgmoer M12 Gb602 * | ||||
| 073 | AL00000035 | 0.83 | 1.00 | |
| Buitenflens Gb602W | ||||
| 074 | AL00000004 | 0.83 | 1.00 | |
| Lampje 10W/12V Gb602/801 | ||||
| 075 | AL00000013 | 2.71 | 3.28 | |
| Lamphuis Cpl Gb602W P | ||||
| 076 | AL00000011 | 2.36 | 2.86 | |
| Schroef M4X30 | ||||
| 077 | AL00000105 | 0.83 | 1.00 | |
| Schroef 4X30 | ||||
| 077 | 911156-3 | 0.83 | 1.00 | |
| Schroef 4X12 A | ||||
| 078 | 911116-5 | 0.83 | 1.00 | |
| Schroef M4X10 | ||||
| 078 | AL00000104 | 0.83 | 1.00 | |
| Trekontlaster Gb602W | ||||
| 079 | AL00000010 | 0.83 | 1.00 | |
| Schroef M4X8 | ||||
| 080 | 911107-6 | 1.39 | 1.68 | |
| Schroef M4X6 | ||||
| 080 | AL00000102 | 0.83 | 1.00 | |
| Borgmoer Lamphouder M10 Gb602W | ||||
| 081 | AL00000009 | 0.83 | 1.00 | |
| Bedekking Lampvoet GB801 P | ||||
| 082 | AL00000008 | 2.10 | 2.54 | |
| Lamp Cpl Gb602W | ||||
| 083 | AL00000012 | 3.96 | 4.79 | |
| Drukplaat (Kabel) Gb602W | ||||
| 084 | AL00000007 | 0.83 | 1.00 | |
| Schroef M4X8 | ||||
| 085 | 911107-6 | 1.39 | 1.68 | |
| Schroef M4X6 | ||||
| 085 | AL00000114 | 0.83 | 1.00 | |
| Vonkenvanger, Rechts Gb602W | ||||
| 086 | AL00000036 | 1.00 | 1.21 | |
| Veerring 5MM DLS211 | ||||
| 087 | 253427-5 | 0.83 | 1.00 | |
| Schroef M5X12 A | ||||
| 088 | 921212-1 | 1.39 | 1.68 | |
| Zeskantbout M5x10mm | ||||
| 088 | AL00000252 | 0.83 | 1.00 | |
| Vergrootglas Cpl Gb602W | ||||
| 089 | AL00000037 | 3.12 | 3.78 | |
| Houder Oogbescherming R Gb602W | ||||
| 090 | AL00000038 | 1.67 | 2.02 | |
| Sluitknoop Oogbescherm. M4X12 | ||||
| 091 | AL00000014 | 0.83 | 1.00 | |
| La Gb602 | ||||
| 092 | AL00000039 | 1.67 | 2.02 | |
| Hitteschild Cpl Gb602W | ||||
| 093 | AL00000040 | 1.67 | 2.02 | |
| Rubber Voetzool Gb602W | ||||
| 094 | AL00000041 | 0.83 | 1.00 | |
| Sluitring M4 | ||||
| 095 | 941051-3 | 0.83 | 1.00 | |
| Schroef 4X14 | ||||
| 096 | 911121-2 | 0.83 | 1.00 | |
| Zeskantbout M6X30 | ||||
| 097 | AL00000119 | 0.83 | 1.00 | |
| Sluitring 6X12Mm A | ||||
| 098 | 941151-9 | 0.83 | 1.00 | |
| Sluitring 6 | ||||
| 098 | AL00000127 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 099 | 931201-8 | |||
| Veerring 5MM DLS211 | ||||
| 100 | 253427-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 101 | 931201-8 | |||
| Veerring 5MM DLS211 | ||||
| 102 | 253427-5 | 0.83 | 1.00 | |
| Binnenflens GB602W | ||||
| 103 | AL00000005 | 0.83 | 1.00 | |
| Met.schr M5x10mm A | ||||
| 104 | 911209-8 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 105 | AL00000256 | |||
| Aanslag Re Gb602W | ||||
| 106 | AL00000043 | 2.36 | 2.86 | |
| Veerring 5MM DLS211 | ||||
| 107 | 253427-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 108 | 931201-8 | |||
| Sluitring M8 A | ||||
| 109 | 941202-8 | 0.83 | 1.00 | |
| Zeskantbout M8X12 A | ||||
| 110 | 921411-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 111 | 911267-4 | |||
| Veerring M6 | ||||
| 113 | AL00000133 | 0.83 | 1.00 | |
| Veerring M6 | ||||
| 118 | AL00000133 | 0.83 | 1.00 | |
| Moer M6 GB801 | ||||
| 124 | AL00000204 | 0.83 | 1.00 | |
| Sluitring 6 | ||||
| 125 | AL00000127 | 0.83 | 1.00 | |
| Knopschroef M8X9 | ||||
| 127 | AL00000253 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 129 | AL00000251 | |||
| Trekontlaster Gb602W | ||||
| 130 | AL00000010 | 0.83 | 1.00 | |
| Kabelklem GB801 | ||||
| 131 | AL00000254 | 0.83 | 1.00 | |
| Knopschroef M8X9 | ||||
| 135 | AL00000253 | 0.83 | 1.00 | |
| Sluitring 6 | ||||
| 137 | AL00000127 | 0.83 | 1.00 | |
| Moer M6 GB801 | ||||
| 138 | AL00000204 | 0.83 | 1.00 | |
