Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita GB602W'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

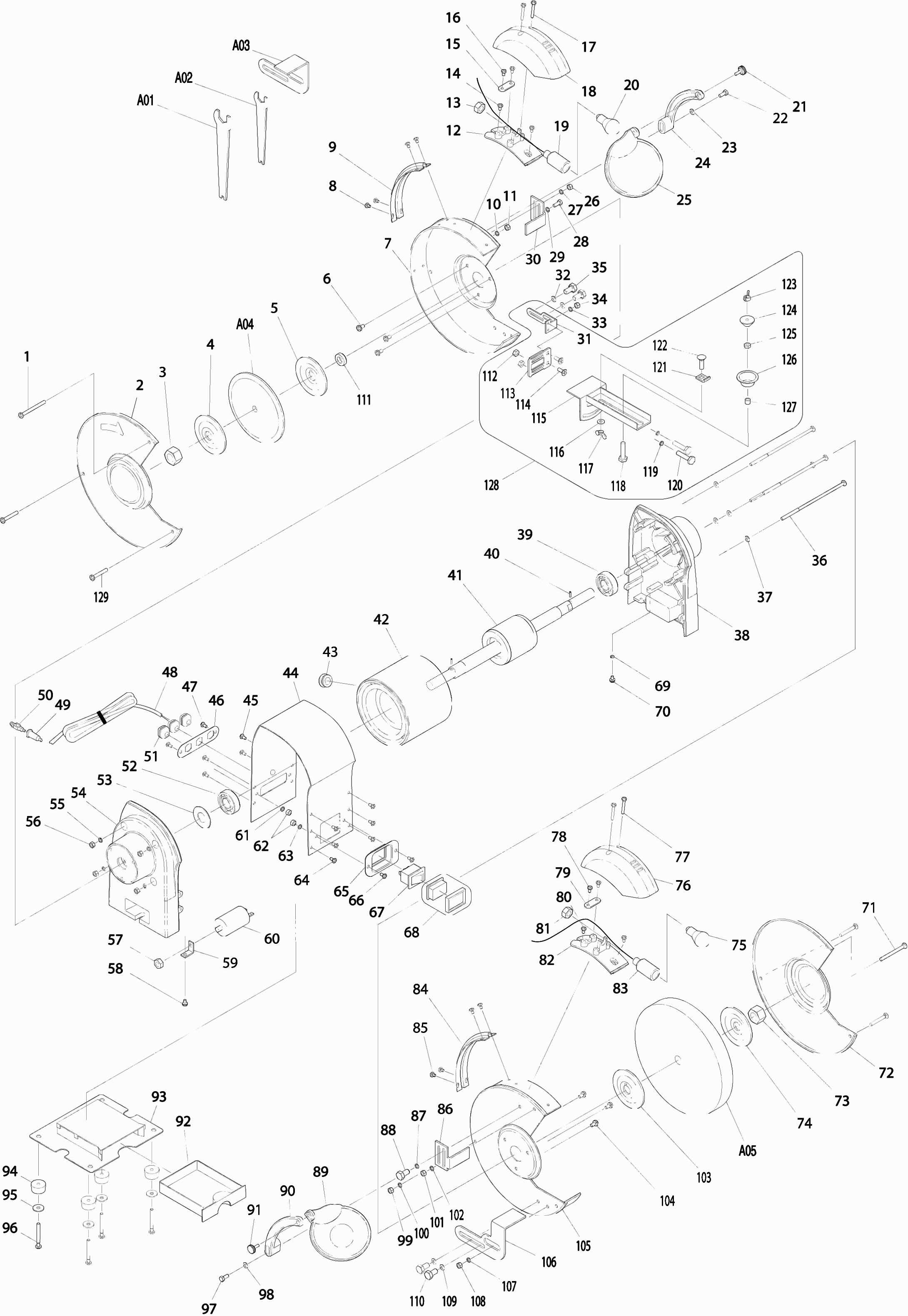

Tekeningen van de Makita GB602W
Onderdelen lijst van de Makita GB602W
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Schroef M5x46 | ||||
001 | AL00000143@141 | 0.83 | 1.00 | |
Schroef M5X50 A | ||||
002 | 911274-7@141 | 0.83 | 1.00 | |
Beschermkap | ||||
003 | AL00000002@141 | 7.44 | 9.00 | |
Zeskant moer M12 links, | ||||
004 | AL00000003@141 | 0.83 | 1.00 | |
Klem, buitenste | ||||
005 | AL00000004@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
006 | AL00000304@141 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
007 | AL00000115@141 | |||
Veerring M5 | ||||
008 | AL00000132@141 | 0.83 | 1.00 | |
Beschermkap L GB602 A | ||||
009 | AL00000203@141 | 10.84 | 13.12 | |
Schroef M4x6 | ||||
010 | AL00000114@141 | 0.83 | 1.00 | |
Drukplaat (kabel) | ||||
011 | AL00000007@141 | 0.83 | 1.00 | |
Bedekking lampvoet | ||||
012 | AL00000008@141 | 2.16 | 2.61 | |
Borgmoer lamphouder | ||||
013 | AL00000009@141 | 0.83 | 1.00 | |
Schroef M4x6 | ||||
014 | AL00000102@141 | 0.83 | 1.00 | |
Trekontlaster | ||||
015 | AL00000010@141 | 0.83 | 1.00 | |
Schroef M4x10 | ||||
016 | AL00000104@141 | 0.83 | 1.00 | |
Schroef M4x30 | ||||
017 | AL00000105@141 | 0.83 | 1.00 | |
Lamphuis compleet | ||||
018 | AL00000011@141 | 2.44 | 2.95 | |
Lamp compleet | ||||
019 | AL00000012@141 | 4.08 | 4.94 | |
Zeskant moer M5 links | ||||
020 | AL00000121@141 | 0.83 | 1.00 | |
Vonkenvanger, links | ||||
021 | AL00000017@141 | 1.02 | 1.23 | |
Oogbeschermkap compleet | ||||
022 | AL00000016@141 | 3.22 | 3.90 | |
Houder oogbescherming links | ||||
023 | AL00000015@141 | 2.08 | 2.52 | |
Sluitring 6 | ||||
024 | AL00000127@141 | 0.83 | 1.00 | |
Veerring M6 | ||||
025 | AL00000133@141 | 0.83 | 1.00 | |
Zeskant bout M6x30 | ||||
026 | AL00000119@141 | 0.83 | 1.00 | |
Sluitknoop oogbescherming | ||||
027 | AL00000014@141 | 0.83 | 1.00 | |
Aanslag "li" | ||||
028 | AL00000082@141 | 7.44 | 9.00 | |
Sluitring 8 | ||||
029 | AL00000128@141 | 0.83 | 1.00 | |
Zeskantbout M8X12 A | ||||
030 | 921411-5@141 | 0.83 | 1.00 | |
Eindkap links | ||||
031 | AL00000028@141 | 16.13 | 19.52 | |
Veerring D35 | ||||
032 | AL00000027@141 | 0.83 | 1.00 | |
Kogellager 180202 | ||||
033 | AL00000100@141 | 4.09 | 4.95 | |
Kabelklem | ||||
034 | AL00000026@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
035 | AL00000152@141 | |||
Schroef M4x8 | ||||
036 | AL00000103@141 | 0.83 | 1.00 | |
Sluitring 5 | ||||
037 | AL00000126@141 | 0.83 | 1.00 | |
Veerring M4 | ||||
037 | AL00000131@141 | 0.83 | 1.00 | |
Motorhuis | ||||
038 | AL00000183@141 | 7.44 | 9.00 | |
Kabeldoorvoer | ||||
039 | AL00000022@141 | 0.83 | 1.00 | |
Veld | ||||
040 | AL00000185@141 | 70.59 | 85.41 | |
Anker | ||||
041 | AL00000020@141 | 14.90 | 18.03 | |
Rolpen 3x8 | ||||
042 | AL00000135@141 | 0.83 | 1.00 | |
Eindkap rechts | ||||
043 | AL00000019@141 | 16.13 | 19.52 | |
Sluitring 5 | ||||
044 | AL00000126@141 | 0.83 | 1.00 | |
Schroef M5x135 | ||||
045 | AL00000113@141 | 0.83 | 1.00 | |
Sluitring 4 | ||||
046 | AL00000146@141 | 0.83 | 1.00 | |
Bormoer M8 | ||||
047 | AL00000122@141 | 0.83 | 1.00 | |
Condensatorhouder | ||||
048 | AL00000029@141 | 0.83 | 1.00 | |
Condensator | ||||
049 | AL00000095@141 | 6.16 | 7.45 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
050 | AL00000141@141 | |||
Schakelbord | ||||
051 | AL00000031@141 | 0.83 | 1.00 | |
Zeskant moer M4 | ||||
052 | AL00000120@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
053 | AL00000134@141 | |||
Schroef M4x16 | ||||
054 | AL00000109@141 | 0.83 | 1.00 | |
Platte ring 4 | ||||
055 | AL00000129@141 | 0.83 | 1.00 | |
Veerring M5 | ||||
055 | AL00000132@141 | 0.83 | 1.00 | |
Rubber voetzool | ||||
056 | AL00000041@141 | 0.83 | 1.00 | |
Hitteschild compleet | ||||
057 | AL00000040@141 | 1.72 | 2.08 | |
Laatje | ||||
058 | AL00000039@141 | 1.72 | 2.08 | |
Houder oogbescherming rechts | ||||
059 | AL00000038@141 | 1.72 | 2.08 | |
Vergrootglas compleet | ||||
060 | AL00000037@141 | 3.22 | 3.90 | |
Vonkenvanger, rechts | ||||
061 | AL00000036@141 | 1.02 | 1.23 | |
Aanslag "re" | ||||
062 | AL00000043@141 | 2.44 | 2.95 | |
Wielbescherming rchts (binnen) | ||||
063 | AL00000042@141 | 6.60 | 7.99 | |
Schroef M4x8mm | ||||
064 | AL00000108@141 | 0.83 | 1.00 | |
Bormoer M12 | ||||
065 | AL00000035@141 | 0.83 | 1.00 | |
Beschermkap "rechts" | ||||
066 | AL00000034@141 | 7.80 | 9.44 | |
Kabelklemplaat | ||||
067 | AL00000192@141 | 7.44 | 9.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
068 | AL00000115@141 | |||
Lampje 10w/12v | ||||
069 | AL00000013@141 | 2.80 | 3.39 | |
Binnenklem | ||||
070 | AL00000005@141 | 0.83 | 1.00 | |
Sluitring 10mm | ||||
071 | AL00000050@141 | 0.83 | 1.00 | |
Asbus | ||||
072 | AL00000001@141 | 0.83 | 1.00 | |
Zeskant moer M6 | ||||
073 | AL00000123@141 | 0.83 | 1.00 | |
Connectieplaat | ||||
074 | AL00000047@141 | 1.02 | 1.23 | |
Schroef M6x10 | ||||
075 | AL00000048@141 | 0.83 | 1.00 | |
Slijpsteun | ||||
076 | AL00000049@141 | 3.22 | 3.90 | |
Vleugelmoet M8 | ||||
077 | AL00000124@141 | 0.83 | 1.00 | |
Zeskant bout M6x40mm | ||||
078 | AL00000117@141 | 0.83 | 1.00 | |
Afstelling | ||||
079 | AL00000051@141 | 0.83 | 1.00 | |
Schroef M8x20mm | ||||
080 | AL00000052@141 | 0.83 | 1.00 | |
Kap | ||||
081 | AL00000054@141 | 0.83 | 1.00 | |
Afstandhouder | ||||
082 | AL00000055@141 | 1.02 | 1.23 | |
Buffer | ||||
083 | AL00000053@141 | 2.45 | 2.96 | |
Vleugelmoet M6 | ||||
084 | AL00000125@141 | 0.83 | 1.00 | |
Schroef M4x8mm | ||||
085 | AL00000108@141 | 0.83 | 1.00 | |
Aanslag "li" | ||||
086 | AL00000018@141 | 2.80 | 3.39 | |
Steeksleutel 8-19mm | ||||
087 | AL00000045@141 | 0.99 | 1.20 | |
Steeksleutel 10-13mm | ||||
088 | AL00000044@141 | 0.84 | 1.02 | |
Inbusbout M6x16mm | ||||
091 | AL00000145@141 | 0.83 | 1.00 | |
Trekontlaster | ||||
093 | AL00000010@141 | 0.83 | 1.00 | |
Platte ring 4 | ||||
095 | AL00000129@141 | 0.83 | 1.00 | |
Schroef M4x16 | ||||
096 | AL00000109@141 | 0.83 | 1.00 | |
Zeskant bout M6x30 | ||||
097 | AL00000119@141 | 0.83 | 1.00 | |
Sluitring 6 | ||||
098 | AL00000127@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
104 | AL00000304@141 | |||
Sluitring 8 | ||||
109 | AL00000128@141 | 0.83 | 1.00 | |
Zeskantbout M8X12 A | ||||
110 | 921411-5@141 | 0.83 | 1.00 | |
Zeskant moer M6 | ||||
112 | AL00000123@141 | 0.83 | 1.00 | |
Vleugelmoet M8 | ||||
117 | AL00000124@141 | 0.83 | 1.00 | |
Zeskant bout M6x40mm | ||||
118 | AL00000117@141 | 0.83 | 1.00 | |
Veerring M6 | ||||
119 | AL00000133@141 | 0.83 | 1.00 | |
Inbusbout M6x16mm | ||||
120 | AL00000145@141 | 0.83 | 1.00 | |
Vleugelmoet M6 | ||||
123 | AL00000125@141 | 0.83 | 1.00 | |
Zeskant moer M6 | ||||
125 | AL00000123@141 | 0.83 | 1.00 | |
Sluitring 6 | ||||
131 | AL00000127@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
132 | AL00000204@141 | |||
Veerring M6 | ||||
137 | AL00000133@141 | 0.83 | 1.00 | |
Aanslag "li" | ||||
138 | AL00000018@141 | 2.80 | 3.39 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
139 | AL00000253@141 | |||
Sluitring 6 | ||||
140 | AL00000127@141 | 0.83 | 1.00 | |
Trekontlasting | ||||
142 | AL00000180@141 | 1.21 | 1.46 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
143 | AL00000251@141 | |||
Trekontlaster | ||||
144 | AL00000010@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
145 | AL00000254@141 | |||
Veerring M6 | ||||
148 | AL00000133@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
149 | AL00000253@141 | |||
Sluitring 6 | ||||
153 | AL00000127@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
154 | AL00000204@141 |
