Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita GB801'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

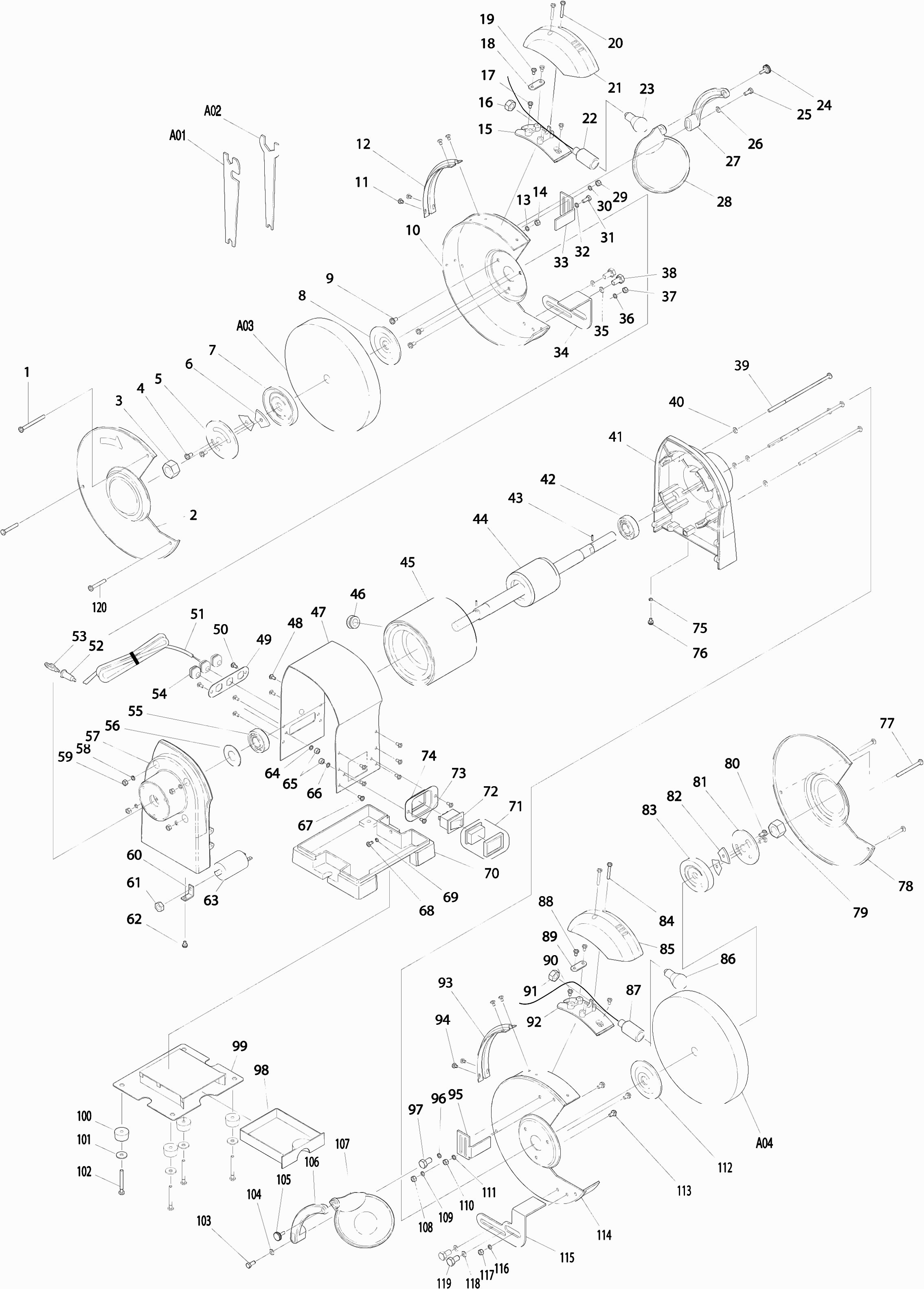

Tekeningen van de Makita GB801
Onderdelen lijst van de Makita GB801
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Schroef 5x55 | ||||
001 | 911276-3 | 0.83 | 1.00 | |
Afdekkap L GB801 CE A | ||||
002 | AL00000219 | 23.74 | 28.73 | |
Borgmoer M16xli | ||||
003 | AL00000058 | 0.83 | 1.00 | |
Schroef M5X5 | ||||
004 | AL00000059 | 0.83 | 1.00 | |
Balansplaat GB801 | ||||
005 | AL00000060 | 1.01 | 1.22 | |
Balansgewicht GB801 | ||||
006 | AL00000061 | 0.83 | 1.00 | |
Buitenflens GB801 | ||||
007 | AL00000062 | 2.08 | 2.52 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
008 | AL00000264 | |||
Schroef 5x12 | ||||
009 | 911211-1 | 0.83 | 1.00 | |
Schroef M5x12mm | ||||
009 | AL00000111 | 0.83 | 1.00 | |
Beschermkap L GB801 A | ||||
010 | AL00000220 | 31.61 | 38.25 | |
Schroef 4x8 | ||||
011 | 911107-6 | 1.43 | 1.73 | |
Schroef M4x6 | ||||
011 | AL00000114 | 0.83 | 1.00 | |
Kabelgeleider | ||||
012 | AL00000065 | 0.83 | 1.00 | |
Veerring 5MM DLS211 | ||||
013 | 253427-5 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
014 | 931201-8 | |||
Lampvoet GB801 A | ||||
015 | AL00000194 | 2.21 | 2.67 | |
Borgmoer lamphouder | ||||
016 | AL00000009 | 0.83 | 1.00 | |
Schroef M4x8 | ||||
017 | AL00000103 | 0.83 | 1.00 | |
Schroef 4x10 | ||||
017 | 911113-1 | 0.83 | 1.00 | |
Trekontlaster | ||||
018 | AL00000010 | 0.83 | 1.00 | |
Schroef M4x10 | ||||
019 | AL00000104 | 0.83 | 1.00 | |
Schroef 4x12 | ||||
019 | 911116-5 | 0.83 | 1.00 | |
Schroef 4x30 | ||||
020 | 911156-3 | 0.83 | 1.00 | |
Schroef M4x30 | ||||
020 | AL00000105 | 0.83 | 1.00 | |
Lamphuis compleet | ||||
021 | AL00000011 | 2.44 | 2.95 | |
Lamp compleet | ||||
022 | AL00000138 | 5.46 | 6.61 | |
Lampje 10w/12v | ||||
023 | AL00000013 | 2.80 | 3.39 | |
Sluitknoop oogbescherming | ||||
024 | AL00000014 | 0.83 | 1.00 | |
Zeskant bout M6x30 | ||||
025 | AL00000119 | 0.83 | 1.00 | |
Sluitring 6 | ||||
026 | AL00000127 | 0.83 | 1.00 | |
Sluitring 6x12mm | ||||
026 | 941151-9 | 0.83 | 1.00 | |
Houder oogbescherming links | ||||
027 | AL00000015 | 2.08 | 2.52 | |
Oogbeschermkap compleet | ||||
028 | AL00000016 | 3.22 | 3.90 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
029 | 931201-8 | |||
Veerring 5MM DLS211 | ||||
030 | 253427-5 | 0.83 | 1.00 | |
Schroef M5X12 A | ||||
031 | 921212-1 | 1.43 | 1.73 | |
Veerring 5MM DLS211 | ||||
032 | 253427-5 | 0.83 | 1.00 | |
Vonkenvanger "li" | ||||
033 | AL00000066 | 1.43 | 1.73 | |
Aanslag "li" | ||||
034 | AL00000067 | 2.80 | 3.39 | |
Sluitring 8 | ||||
035 | 941202-8 | 0.83 | 1.00 | |
Sluitring 8 | ||||
035 | AL00000128 | 0.83 | 1.00 | |
Veerring 5MM DLS211 | ||||
036 | 253427-5 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
037 | 931201-8 | |||
Zeskantbout M8X12 A | ||||
038 | 921411-5 | 0.83 | 1.00 | |
Schroef M5x142mm | ||||
039 | AL00000068 | 0.83 | 1.00 | |
Sluitring 5mm DSP601 A | ||||
040 | 253414-4 | 0.83 | 1.00 | |
Sluitring 5 | ||||
040 | AL00000126 | 0.83 | 1.00 | |
Lagerhuis "re" | ||||
041 | AL00000069 | 19.88 | 24.05 | |
Kogellager 6204 | ||||
042 | 211306-3 | 10.81 | 13.08 | |
Kogellager 180204 | ||||
042 | AL00000101 | 9.52 | 11.52 | |
Spanstift 3-8 | ||||
043 | 951051-5 | 0.83 | 1.00 | |
Rolpen 3x8 | ||||
043 | AL00000135 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
044 | AL00000241 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
045 | AL00000262 | |||
Kabeldoorvoer | ||||
046 | AL00000022 | 0.83 | 1.00 | |
Motorhuiskap | ||||
047 | AL00000184 | 9.54 | 11.54 | |
Schroef 4x10 | ||||
048 | 911113-1 | 0.83 | 1.00 | |
Schroef M4x8mm | ||||
048 | AL00000108 | 0.83 | 1.00 | |
Kabelklemplaat | ||||
049 | AL00000192 | 7.44 | 9.00 | |
Schroef 4x10 | ||||
050 | 911113-1 | 0.83 | 1.00 | |
Netsnoer | ||||
051 | AL00000171 | 11.32 | 13.70 | |
Kabelklem | ||||
054 | AL00000026 | 0.83 | 1.00 | |
Kogellager 6204 | ||||
055 | 211306-3 | 10.81 | 13.08 | |
Kogellager 180204 | ||||
055 | AL00000101 | 9.52 | 11.52 | |
Veerring D47 | ||||
056 | AL00000073 | 0.83 | 1.00 | |
Lagerhuis "li" | ||||
057 | AL00000074 | 19.88 | 24.05 | |
Veerring 5MM DLS211 | ||||
058 | 253427-5 | 0.83 | 1.00 | |
Veerring M5 | ||||
058 | AL00000132 | 0.83 | 1.00 | |
Zeskant moer M5 links | ||||
059 | AL00000121 | 0.83 | 1.00 | |
Condensatorhouder | ||||
060 | AL00000029 | 0.83 | 1.00 | |
Moer M8 | ||||
061 | 931402-8 | 0.83 | 1.00 | |
Bormoer M8 | ||||
061 | AL00000122 | 0.83 | 1.00 | |
Schroef 4x10 | ||||
062 | 911113-1 | 0.83 | 1.00 | |
Ontstoringcond. 10uf/450v | ||||
063 | AL00000099 | 14.24 | 17.23 | |
Veerring M4 | ||||
064 | 942051-6 | 0.83 | 1.00 | |
Zeskant moer M4 | ||||
065 | 931102-0 | 0.83 | 1.00 | |
Zeskant moer M4 | ||||
065 | AL00000120 | 0.83 | 1.00 | |
Veerring M4 | ||||
066 | AL00000131 | 0.83 | 1.00 | |
Veerring M4 | ||||
066 | 942051-6 | 0.83 | 1.00 | |
Schroef M4x8mm | ||||
067 | AL00000108 | 0.83 | 1.00 | |
Schroef 4x10 | ||||
067 | 911113-1 | 0.83 | 1.00 | |
Schroef 4x10 | ||||
068 | 911113-1 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
069 | AL00000134 | |||
Voetzool | ||||
070 | AL00000076 | 16.13 | 19.52 | |
Schakelaar m/kap GB602 A | ||||
071 | AL00000168 | 4.58 | 5.54 | |
Schakelaar m/kap GB602 A | ||||
072 | AL00000168 | 4.58 | 5.54 | |
Schroef M4x8 | ||||
073 | AL00000103 | 0.83 | 1.00 | |
Schroef 4x10 | ||||
073 | 911113-1 | 0.83 | 1.00 | |
Schakelbord | ||||
074 | AL00000031 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
075 | AL00000134 | |||
Schroef 4x10 | ||||
076 | 911113-1 | 0.83 | 1.00 | |
Afdekkap R GB801 CE A | ||||
078 | AL00000224 | 23.74 | 28.73 | |
Borgmoer M16xre | ||||
079 | AL00000078 | 0.83 | 1.00 | |
Schroef M5X5 | ||||
080 | AL00000059 | 0.83 | 1.00 | |
Balansplaat GB801 | ||||
081 | AL00000060 | 1.01 | 1.22 | |
Balansgewicht GB801 | ||||
082 | AL00000061 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
083 | AL00000265 | |||
Schroef 4x30 | ||||
084 | 911156-3 | 0.83 | 1.00 | |
Schroef M4x30 | ||||
084 | AL00000105 | 0.83 | 1.00 | |
Lamphuis compleet | ||||
085 | AL00000011 | 2.44 | 2.95 | |
Lampje 10w/12v | ||||
086 | AL00000013 | 2.80 | 3.39 | |
Lamp compleet | ||||
087 | AL00000138 | 5.46 | 6.61 | |
Schroef M4x10 | ||||
088 | AL00000104 | 0.83 | 1.00 | |
Schroef 4x12 | ||||
088 | 911116-5 | 0.83 | 1.00 | |
Trekontlaster | ||||
089 | AL00000010 | 0.83 | 1.00 | |
Schroef M4x8 | ||||
090 | AL00000103 | 0.83 | 1.00 | |
Schroef 4x10 | ||||
090 | 911113-1 | 0.83 | 1.00 | |
Borgmoer lamphouder | ||||
091 | AL00000009 | 0.83 | 1.00 | |
Lampvoet GB801 A | ||||
092 | AL00000194 | 2.21 | 2.67 | |
Kabelgeleider | ||||
093 | AL00000065 | 0.83 | 1.00 | |
Schroef 4x8 | ||||
094 | 911107-6 | 1.43 | 1.73 | |
Schroef M4x6 | ||||
094 | AL00000114 | 0.83 | 1.00 | |
Vonkenvanger "li" | ||||
095 | AL00000079 | 1.43 | 1.73 | |
Veerring 5MM DLS211 | ||||
096 | 253427-5 | 0.83 | 1.00 | |
Schroef M5X12 A | ||||
097 | 921212-1 | 1.43 | 1.73 | |
Laatje | ||||
098 | AL00000080 | 2.05 | 2.48 | |
Hitteschild | ||||
099 | AL00000081 | 2.45 | 2.96 | |
Rubber voet | ||||
100 | AL00000083 | 1.43 | 1.73 | |
Sluitring 5mm DSP601 A | ||||
101 | 253414-4 | 0.83 | 1.00 | |
Carrossoriering 5mm | ||||
101 | AL00000130 | 0.83 | 1.00 | |
Schroef M5x45mm | ||||
102 | AL00000112 | 0.83 | 1.00 | |
Zeskant bout M6x30 | ||||
103 | AL00000119 | 0.83 | 1.00 | |
Sluitring 6 | ||||
104 | AL00000127 | 0.83 | 1.00 | |
Sluitring 6x12mm | ||||
104 | 941151-9 | 0.83 | 1.00 | |
Sluitknoop oogbescherming | ||||
105 | AL00000014 | 0.83 | 1.00 | |
Houder oogbescherming rechts | ||||
106 | AL00000038 | 1.72 | 2.08 | |
Vergrootglas compleet | ||||
107 | AL00000037 | 3.22 | 3.90 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
108 | 931201-8 | |||
Veerring 5MM DLS211 | ||||
109 | 253427-5 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
110 | 931201-8 | |||
Veerring 5MM DLS211 | ||||
111 | 253427-5 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
112 | AL00000264 | |||
Schroef 5x12 | ||||
113 | 911211-1 | 0.83 | 1.00 | |
Schroef M5x12mm | ||||
113 | AL00000111 | 0.83 | 1.00 | |
Beschermkap R GB801 CE A | ||||
114 | AL00000223 | 31.61 | 38.25 | |
Afdekkap R GB801 | ||||
114 | AL00000258 | 17.90 | 21.66 | |
Aanslag "re" | ||||
115 | AL00000085 | 2.80 | 3.39 | |
Veerring 5MM DLS211 | ||||
116 | 253427-5 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
117 | 931201-8 | |||
Sluitring 8 | ||||
118 | 941202-8 | 0.83 | 1.00 | |
Sluitring 8 | ||||
118 | AL00000128 | 0.83 | 1.00 | |
Zeskantbout M8X12 A | ||||
119 | 921411-5 | 0.83 | 1.00 | |
Schroef M5X50 A | ||||
120 | 911274-7 | 0.83 | 1.00 | |
Veerring M6 | ||||
122 | AL00000133 | 0.83 | 1.00 | |
Veerring M6 | ||||
129 | AL00000133 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
133 | AL00000204 | |||
Sluitring 6 | ||||
134 | AL00000127 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
136 | AL00000253 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
141 | AL00000251 | |||
Trekontlaster | ||||
142 | AL00000010 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
143 | AL00000254 | |||
Sluitring 6 | ||||
146 | AL00000127 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
147 | AL00000204 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
149 | AL00000253 |
