Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita GD0602'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita GD0602

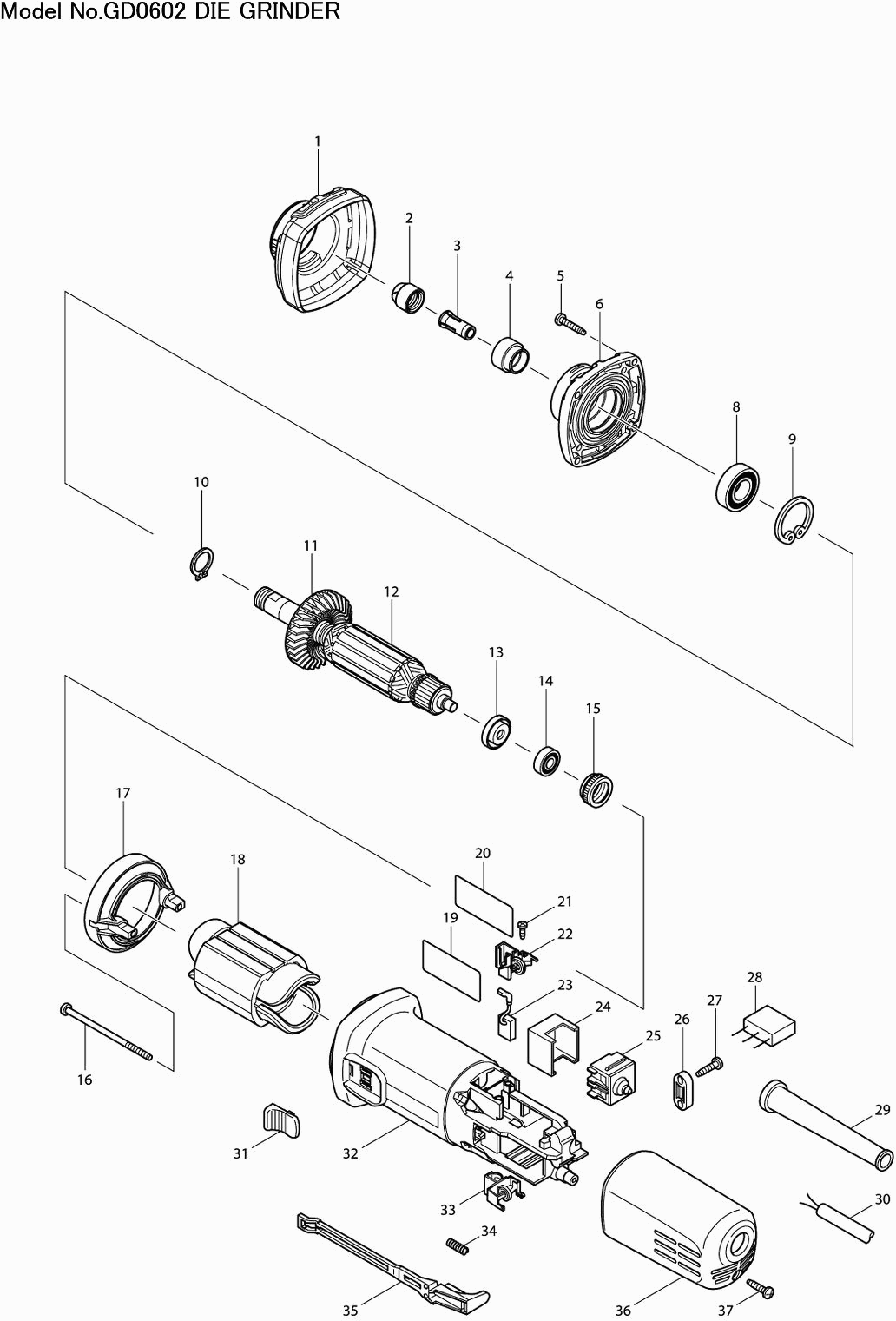

Onderdelen tekening 1

Onderdelen lijst van de Makita GD0602

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Isolatiekap GD0602
001 424164-0@141 2.08 2.52

Spanmoer rechte slijper
002 763668-0@141 2.21 2.67

Pasbus 15
004 324995-6@141 1.43 1.73

Tapschroef 4x22
005 266324-6@141 0.83 1.00

Lagerhuis DGD801
006 140091-0@141 8.46 10.24

Kogellager 6002llb
008 211201-7@141 7.44 9.00

Borgring R-32
009 962151-6@141 0.83 1.00

Borgring S-15
010 961055-9@141 0.83 1.00

Waaier 56
011 240111-1@141 2.05 2.48

Anker assy 240V GD0602
012 515744-4@141 49.85 60.32

Isolatiering
013 681636-0@141 1.21 1.46

Kogellager 607Llb A
014 210169-4@141 1.43 1.73

Tussenring 9554Nb A
015 422768-2@141 0.83 1.00

Tapschroef 4x80
016 266345-8@141 0.83 1.00

Scheidingsplaat 9558Nb A
017 457791-8@141 0.83 1.00

Veld
018 621724-1@141 18.76 22.70

Naamplaat GD0602
019 866084-6@141 2.80 3.39

Geen informatie beschikbaar, niet bestelbaar
020 892295-7@141

Tapschroef Pt3x10
021 266007-8@141 0.83 1.00

Koolborstelhouder
022 643760-7@141 3.22 3.90

Koolborstel set Cb-325
023 194074-2@141 2.08 2.52

Afstandsteun
024 418729-8@141 0.83 1.00

Schakelaar
025 651947-7@141 2.80 3.39

Klemstrip
026 687124-5@141 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
027 266326-2@141

Condensator
028 638740-6@141 2.80 3.39

Kabeltule 8-110
029 682559-5@141 0.83 1.00

Netsnoer 2x1.00 2.2mtr
030 665383-1@141 10.81 13.08

Schakelknop
031 419566-3@141 0.83 1.00

Motorhuis 9558Nb A
032 451125-7@141 8.46 10.24

Koolborstelhouder
033 643760-7@141 3.22 3.90

Drukveer 4
034 233121-5@141 0.83 1.00

Schakelaarhandel
035 418728-0@141 0.83 1.00

Achterhuis
036 418726-4@141 2.08 2.52

Geen informatie beschikbaar, niet bestelbaar
037 266326-2@141
