Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita HM0860C'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

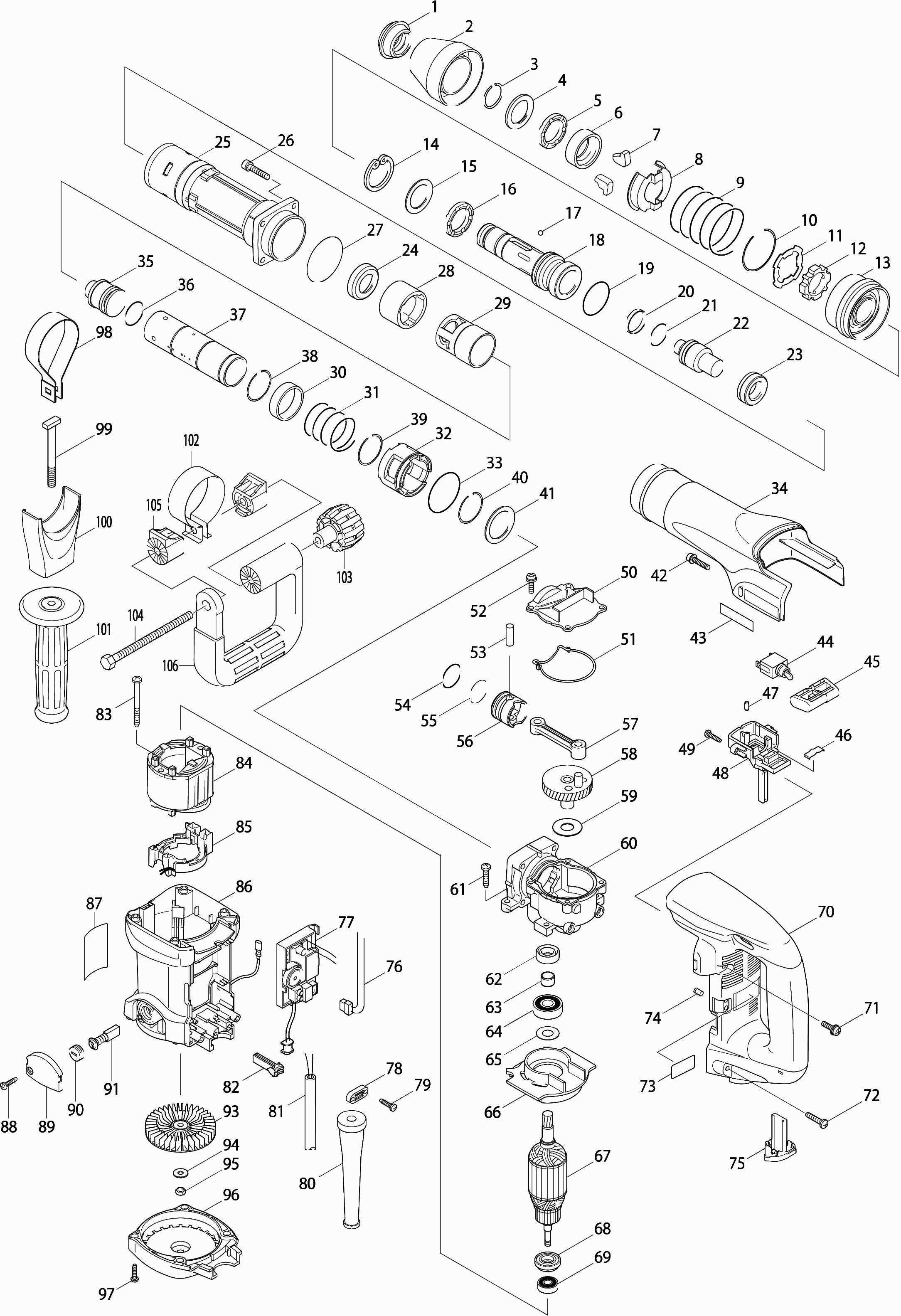

Tekeningen van de Makita HM0860C
Onderdelen lijst van de Makita HM0860C
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Beitelhouder Deksel Hm0860C | ||||
001* | 286269-2 | 1.67 | 2.02 | |
Beitelblokkeerkap Hm0860C | ||||
002 | 418351-1 | 2.71 | 3.28 | |
Veerring 25 Hr5001C | ||||
003 | 231984-3 | 0.83 | 1.00 | |
Platte Ring 28 Hm0860C | ||||
004 | 267272-2 | 2.71 | 3.28 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
005 | 262110-3 | |||
Ontgrendelring Hm0860C | ||||
006 | 331659-5 | 6.38 | 7.72 | |
Gereedschapklem Hm0860C | ||||
007* | 310108-5 | 7.22 | 8.74 | |
Veergeleider Hm0860/71C A | ||||
008 | 346677-0 | 8.21 | 9.93 | |
Drukveer 52 Hm0860C | ||||
009 | 233387-7 | 1.67 | 2.02 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
010 | 233928-9 | |||
Afdichtingsplaat Hm0871C A | ||||
011 | 346141-1 | 1.67 | 2.02 | |
Blokkeerring Hm0860C | ||||
012 | 310145-9 | 11.84 | 14.33 | |
Blokkeerring Hm0860 | ||||
013 | 418357-9 | 3.12 | 3.78 | |
Borgring R-42 | ||||
014 | 962211-4 | 1.39 | 1.68 | |
Borgring R42 Hm0871C | ||||
014A | 257960-9 | 5.06 | 6.12 | |
Platte Ring 29 Hm0860C | ||||
015 | 267273-0 | 1.20 | 1.45 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
016 | 262110-3 | |||
Stalen Kogel 4.8 | ||||
017 | 216002-8 | 0.83 | 1.00 | |
Beitelhouder Hm0860C | ||||
018 | 324387-9 | 87.86 | 106.31 | |
O-Ring 38 Hm0860C | ||||
019 | 213527-3 | 0.98 | 1.19 | |
Fluoride Ring 28 Hr5001C | ||||
020* | 213431-6 | 10.50 | 12.70 | |
O Ring 23 Hr5001C | ||||
021* | 213394-6 | 0.83 | 1.00 | |
Slagbout Hm0860C | ||||
022 | 324389-5 | 12.22 | 14.79 | |
Rubber Ring 20 Hm0860C | ||||
023 | 421852-0 | 7.62 | 9.22 | |
Schotelring 23 Hm0860C | ||||
024 | 267780-3 | 3.12 | 3.78 | |
Cilinder Hm0860C * | ||||
025 | 318052-0 | 71.38 | 86.37 | |
Zeskant Bout 6X30 LF1000 P | ||||
026 | 922351-0 | 0.83 | 1.00 | |
O-Ring 53 | ||||
027 | 213656-2 | 1.18 | 1.43 | |
Geleidering Hm0860C A | ||||
028 | 451639-6 | 2.36 | 2.86 | |
Geleidebus Hm0860C A | ||||
029 | 450098-1 | 3.12 | 3.78 | |
Ring 36 Hm0860C | ||||
030 | 331660-0 | 8.21 | 9.93 | |
Drukveer 37 Hm0860C | ||||
031 | 233386-9 | 0.98 | 1.19 | |
Cilinder Geleider Hm0860C * | ||||
032 | 317719-7 | 11.82 | 14.30 | |
O-Ring 46 Gd0810C | ||||
033 | 213611-4 | 0.83 | 1.00 | |
Krukashuisbedekking Hm0860C | ||||
034 | 183719-7 | 11.82 | 14.30 | |
Zwevende Zuiger Hm0860C | ||||
035 | 324388-7 | 11.82 | 14.30 | |
O-Ring 24 Hm0860C | ||||
036* | 213958-6 | 2.36 | 2.86 | |
Cilinder 32 Hm0860C | ||||
037 | 331658-7 | 59.21 | 71.64 | |
Veerring 34 Hm0860C | ||||
038 | 233927-1 | 0.83 | 1.00 | |
Veerring 34 Hm0860C | ||||
039 | 233927-1 | 0.83 | 1.00 | |
Veerring 34 Hm0860C | ||||
040 | 233927-1 | 0.83 | 1.00 | |
Platte Ring 34 6905H | ||||
041 | 267079-6 | 2.02 | 2.44 | |
Inbusbout M5X25Mm | ||||
042 | 922241-7 | 0.83 | 1.00 | |
Label Makita | ||||
043 | 819063-3 | 2.71 | 3.28 | |
Schakelaar 3706 | ||||
044 | 651423-1 | 11.82 | 14.30 | |
Schakelaarhandel Hm0860C* | ||||
045 | 418360-0 | 1.39 | 1.68 | |
Bladveer Hm0860C | ||||
046 | 232209-8 | 0.83 | 1.00 | |
Rubber Pen 4 Hm0860C | ||||
047 | 263027-3 | 0.83 | 1.00 | |
Schakelaar Doos Hm0860C | ||||
048 | 418361-8 | 3.12 | 3.78 | |
Tapschroef 4X18 A | ||||
049 | 265A48-7 | 0.83 | 1.00 | |
Oliedeksel Hm0860C * | ||||
050 | 418358-7 | 2.48 | 3.00 | |
Afdichtring Hm0860C | ||||
051 | 421851-2 | 0.83 | 1.00 | |
Kruiskopschroef 5X20 | ||||
052 | 911233-1 | 0.83 | 1.00 | |
Pen 8 Hm0860C | ||||
053 | 268104-6 | 0.98 | 1.19 | |
O-Ring 24 Hm0860C | ||||
054* | 213958-6 | 2.36 | 2.86 | |
O-Ring 26 Hm0860C | ||||
055 | 213432-4 | 0.83 | 1.00 | |
Zuiger Hm0860C | ||||
056 | 418349-8 | 2.02 | 2.44 | |
Drijfstang Hm0860C | ||||
057 | 418350-3 | 3.54 | 4.28 | |
Krukas Hm0860C | ||||
058 | 153676-3 | 41.84 | 50.63 | |
Platte Ring 14 Hm0860C | ||||
059 | 267166-1 | 1.24 | 1.50 | |
Krukashuis Hm0860C | ||||
060 | 153678-9 | 81.38 | 98.47 | |
Naaldlager 1412 | ||||
060A | 212151-9 | 9.24 | 11.18 | |
Naaldlager 1412 Hm0860C | ||||
060B | 212157-7 | 4.45 | 5.38 | |
Tapschroef 5X25 A | ||||
061 | 266041-8 | 0.83 | 1.00 | |
Keerring 10 Hr4500C | ||||
062 | 213231-4 | 5.71 | 6.91 | |
Bus 12 Hr4500C | ||||
063 | 331596-3 | 5.06 | 6.12 | |
Kogellager 6201Llu Hm0860C | ||||
064 | 211137-0 | 5.06 | 6.12 | |
Sluitring 12 | ||||
065 | 253759-0 | 0.83 | 1.00 | |
Tussenplaat Hm0860C | ||||
066 | 418355-3 | 2.71 | 3.28 | |
Anker 220-240V Hm0860C | ||||
067 | 513563-2 | 77.67 | 93.98 | |
Isolatiering Hr4000C | ||||
068 | 681650-6 | 5.06 | 6.12 | |
Kogellager 608Ddw A | ||||
069 | 210005-4 | 4.45 | 5.38 | |
Handvat Hm0860C | ||||
070 | 418366-8 | 20.15 | 24.38 | |
Kruiskopschroef 5X20 | ||||
071 | 911233-1 | 0.83 | 1.00 | |
Tapschroef 5X25 A | ||||
072 | 266041-8 | 0.83 | 1.00 | |
Serienr. Label Hm0860C | ||||
073 | 815954-6 | 0.83 | 1.00 | |
Acryl Pen 5 Hr4000C * | ||||
074 | 416285-2 | 0.83 | 1.00 | |
Handgreep Deksel Hm0860C | ||||
075 | 418359-5 | 1.67 | 2.02 | |
Draadboom Hm0860C | ||||
076 | 638294-3 | 2.02 | 2.44 | |
Niet meer leverbaar, geen vervanging | ||||
077 | 631554-2 | |||
Klemstrip P | ||||
078 | 687053-2 | 0.83 | 1.00 | |
Tapschroef 4X18 A | ||||
079 | 265A48-7 | 0.83 | 1.00 | |
Kabeltule 10 | ||||
080 | 682560-0 | 1.67 | 2.02 | |
Netsnoer 2X1.50 4.0Mtr A | ||||
081 | 695123-3 | 21.08 | 25.51 | |
Bevestigingsstang Hm0860C* | ||||
082 | 418353-7 | 1.18 | 1.43 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
083 | 266110-5 | |||
Veld 220-240V Hm0860C | ||||
084 | 634508-8 | 28.02 | 33.90 | |
Steun Hm0860C | ||||
085 | 638293-5 | 5.30 | 6.41 | |
Klembus 2Mm Tbv Stat.Veer | ||||
085A | 654502-4 | 0.83 | 1.00 | |
Statorveertje Cb-7 | ||||
085B | 654019-7 | 0.83 | 1.00 | |
Motor Huis * | ||||
086 | 153677-1 | 36.05 | 43.62 | |
Draadboom Hm0860C | ||||
086A | 638295-1 | 1.24 | 1.50 | |
Koolborstelhouder 5X11 A | ||||
086B | 644501-4 | 2.02 | 2.44 | |
Koolborstelhouder Hr4000C | ||||
086C | 643757-6 | 7.21 | 8.72 | |
Naamplaat Hm0860C | ||||
087 | 850965-4 | 1.02 | 1.23 | |
Tapschroef 4X18 A | ||||
088 | 265A48-7 | 0.83 | 1.00 | |
Koolborstel Deksel Hm0860C | ||||
089 | 418362-6 | 1.18 | 1.43 | |
KOOLBORSTELHOUDERDOP A | ||||
090 | 643750-0 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
091* | 195003-8 | |||
Waaier 76 Hm0860C | ||||
093 | 135058-1 | 6.41 | 7.76 | |
Sluitring 6X12Mm A | ||||
094 | 941151-9 | 0.83 | 1.00 | |
Niet meer leverbaar, geen vervanging | ||||
095 | 931303-0 | |||
Onderdeksel Hm0860C | ||||
096 | 418354-5 | 5.06 | 6.12 | |
Tapschroef 4X18 A | ||||
097 | 265A48-7 | 0.83 | 1.00 | |
Handgreepveer 60 Hm0860C | ||||
098 | 345361-4 | 5.98 | 7.24 | |
Bout Tbv Handgr. M8X80Mm | ||||
099 | 266322-0 | 2.36 | 2.86 | |
Zijhandgreepbasis 60 Hm0860C | ||||
100 | 418363-4 | 3.96 | 4.79 | |
Handgreep 36 Hm0830T | ||||
101 | 158131-0 | 12.22 | 14.79 | |
Handgreep Basis A | ||||
102 | 152620-7 | 15.60 | 18.88 | |
Knop M8 Hm1213/14C | ||||
103 | 252640-2 | 5.71 | 6.91 | |
Zeskantbout M8X150 | ||||
104 | 265439-6 | 2.71 | 3.28 | |
Handgreep Opvulbus | ||||
105 | 417002-3 | 1.39 | 1.68 | |
Zijhandgreep A | ||||
106 | 417003-1 | 15.65 | 18.94 |
