Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita HM1400'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

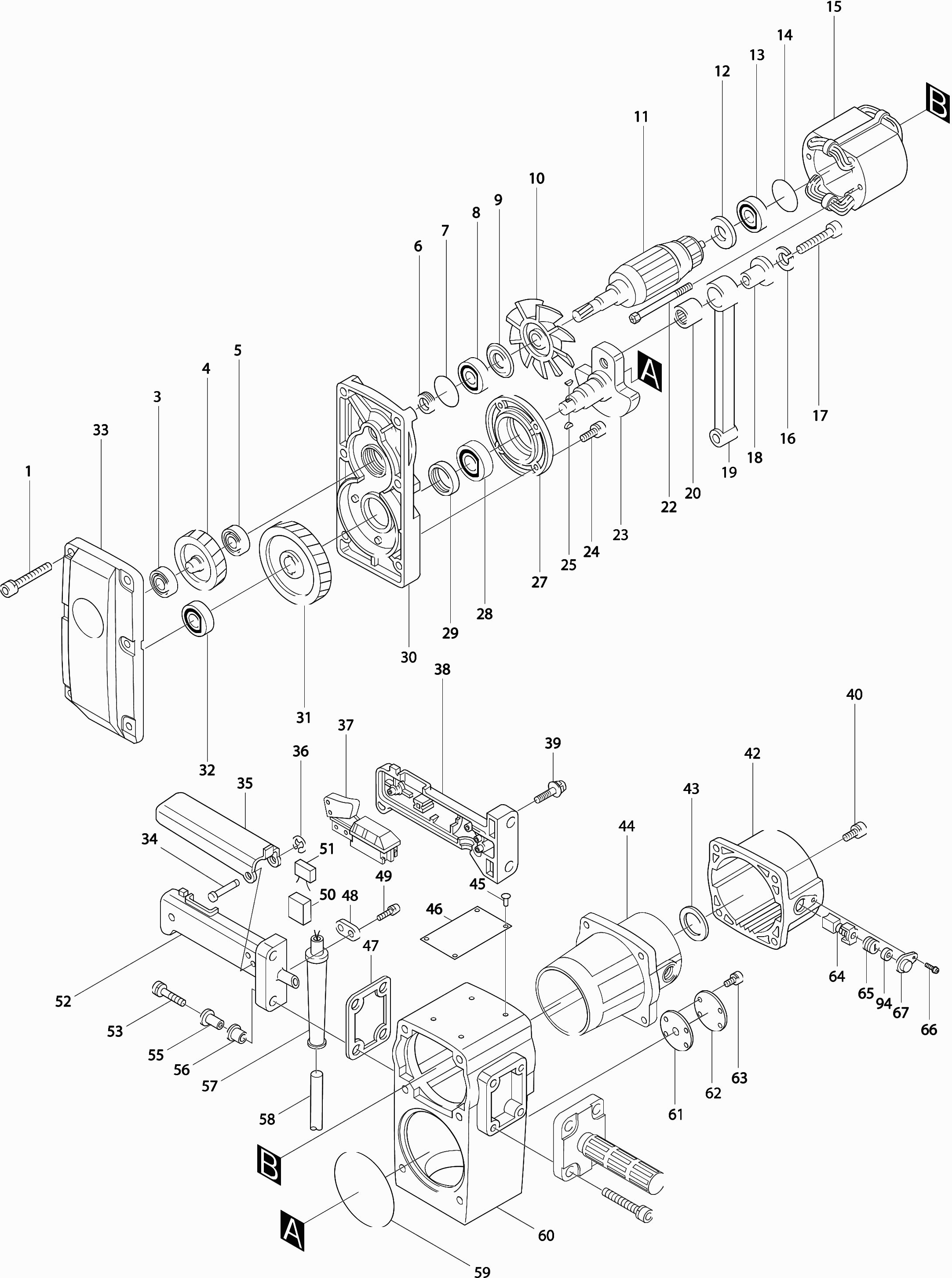

Tekeningen van de Makita HM1400
Onderdelen lijst van de Makita HM1400
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 001 | 922471-0 | |||
| Kogellager 6201dw1 | ||||
| 003 | 211129-9 | 7.44 | 9.00 | |
| Tandwiel 36 | ||||
| 004 | 221713-2 | 80.00 | 96.80 | |
| Kogellager 6201dw1 | ||||
| 005 | 211129-9 | 7.44 | 9.00 | |
| Keerring | ||||
| 006 | 331212-7 | 3.65 | 4.42 | |
| O-ring 35 | ||||
| 007 | 213460-9 | 1.21 | 1.46 | |
| Kogellager 6202llb | ||||
| 008 | 211228-7 | 7.44 | 9.00 | |
| Stofafdichting 15 | ||||
| 009 | 213202-1 | 1.21 | 1.46 | |
| Waaier 104 | ||||
| 010 | 241648-1 | 14.23 | 17.22 | |
| Anker | ||||
| 011 | 514843-9 | 142.97 | 172.99 | |
| Isolatiering | ||||
| 012 | 681635-2 | 0.83 | 1.00 | |
| Kogellager 6200llb | ||||
| 013 | 211066-7 | 4.58 | 5.54 | |
| O-ring 30 | ||||
| 014 | 213406-5 | 1.21 | 1.46 | |
| Veld | ||||
| 015 | 524793-0 | 80.00 | 96.80 | |
| Statorveer | ||||
| 015A | 654084-6 | 1.72 | 2.08 | |
| Klembus tbv statorv. 2mm | ||||
| 015B | 654502-4 | 0.83 | 1.00 | |
| Veerring M12 | ||||
| 016 | 942301-9 | 0.83 | 1.00 | |
| Inbusbout 12x45 | ||||
| 017 | 922667-3 | 2.08 | 2.52 | |
| Krukashuls | ||||
| 018 | 321560-2 | 13.19 | 15.96 | |
| Verbindingsstang | ||||
| 019 | 321557-1 | 45.06 | 54.52 | |
| Naaldlager 1820 | ||||
| 020 | 212307-4 | 12.58 | 15.22 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 021 | 253928-3 | |||
| Zeskant bout 5x80 | ||||
| 022 | 265343-9 | 1.72 | 2.08 | |
| Krukas | ||||
| 023 | 321556-3 | 63.90 | 77.32 | |
| Inbusbout M6x18 | ||||
| 024 | 922326-9 | 0.83 | 1.00 | |
| Inbusbout M6x22 | ||||
| 024 | 922336-6 | 0.83 | 1.00 | |
| Inlegspie 4 | ||||
| 025 | 254001-2 | 0.83 | 1.00 | |
| Lagerhuis | ||||
| 027 | 315525-4 | 35.99 | 43.55 | |
| Kogellager 6205 | ||||
| 028 | 211359-2 | 8.46 | 10.24 | |
| Keerring 25 | ||||
| 029 | 213354-8 | 5.22 | 6.32 | |
| Tandwielhuis | ||||
| 030 | 157648-0 | 158.70 | 192.03 | |
| Tandwiel 53 | ||||
| 031 | 221714-0 | 80.00 | 96.80 | |
| Kogellager 6302 | ||||
| 032 | 211214-8 | 9.52 | 11.52 | |
| Tandwielhuisdeksel | ||||
| 033 | 315908-8 | 89.31 | 108.07 | |
| Schakelaar pen | ||||
| 034 | 323147-6 | 3.22 | 3.90 | |
| Wisselhandel | ||||
| 035 | 342531-6 | 7.44 | 9.00 | |
| Stopring E-4 | ||||
| 036 | 961011-9 | 0.83 | 1.00 | |
| Schakelaar Sw-51 | ||||
| 037 | 651131-4 | 21.70 | 26.26 | |
| Schroef 4x8 | ||||
| 037A | 652014-1 | 0.83 | 1.00 | |
| Schakelaar handvat-set- | ||||
| 038 | 181906-2 | 23.75 | 28.74 | |
| Schroef 5x30 | ||||
| 039 | 911253-5 | 0.83 | 1.00 | |
| Inbusbout M6x35 | ||||
| 040 | 922356-0 | 0.83 | 1.00 | |
| Achterhuis | ||||
| 042 | 316385-7 | 46.31 | 56.04 | |
| Sluitring 24 | ||||
| 043 | 253751-6 | 0.83 | 1.00 | |
| Motorhuis | ||||
| 044 | 159420-6 | 94.93 | 114.87 | |
| Koolborstelhouder | ||||
| 044A | 643659-6 | 14.24 | 17.23 | |
| Ring | ||||
| 044B | 414964-6 | 1.43 | 1.73 | |
| Stootring | ||||
| 044C | 421406-3 | 3.65 | 4.42 | |
| Klinknagel 0,5 | ||||
| 045 | 953106-2 | 0.83 | 1.00 | |
| Naamplaat | ||||
| 046 | 855573-6 | 13.19 | 15.96 | |
| Pakking | ||||
| 047 | 423137-0 | 2.56 | 3.10 | |
| Klemstrip | ||||
| 048 | 687031-2 | 0.83 | 1.00 | |
| Schroef 4x18 | ||||
| 049 | 911133-5 | 0.83 | 1.00 | |
| Spons | ||||
| 050 | 685725-3 | 0.83 | 1.00 | |
| Schakelaar handvat-set- | ||||
| 052 | 181906-2 | 23.75 | 28.74 | |
| Inbusbout M8x40 | ||||
| 053 | 922462-1 | 0.83 | 1.00 | |
| Handvatbus | ||||
| 055 | 321956-7 | 5.88 | 7.11 | |
| Huls | ||||
| 056 | 421308-3 | 1.01 | 1.22 | |
| Kabeltule 10-85 | ||||
| 057 | 682504-0 | 1.72 | 2.08 | |
| Netsnoer 2x1.50 4.0mtr | ||||
| 058 | 695123-3 | 21.70 | 26.26 | |
| O-ring 95 | ||||
| 059 | 213855-6 | 2.80 | 3.39 | |
| Krukashuis | ||||
| 060 | 157649-8 | 321.02 | 388.43 | |
| Motorhuispakking | ||||
| 061 | 442009-0 | 0.83 | 1.00 | |
| Motorhuisdeksel | ||||
| 062 | 341397-1 | 1.06 | 1.28 | |
| Schroef 5x12 | ||||
| 063 | 911213-7 | 0.83 | 1.00 | |
| Koolborstel set Cb-155 | ||||
| 064* | 181048-2 | 9.52 | 11.52 | |
| Koolborstelhouderdop | ||||
| 065 | 643650-4 | 0.83 | 1.00 | |
| Met.schroef Ph M5x14mm Ck | ||||
| 066 | 266809-2 | 0.83 | 1.00 | |
| Koolborstel afdekkap | ||||
| 067 | 343891-9 | 2.44 | 2.95 | |
| O-ring 75 | ||||
| 068 | 213755-0 | 2.80 | 3.39 | |
| Neusstuk | ||||
| 069 | 315524-6 | 199.24 | 241.08 | |
| Inbusbout M8x40 | ||||
| 071 | 922462-1 | 0.83 | 1.00 | |
| Kunststof ring 63 | ||||
| 072 | 262034-3 | 3.65 | 4.42 | |
| Sluitring 63 | ||||
| 073 | 253861-9 | 3.65 | 4.42 | |
| Vangring | ||||
| 074 | 331299-9 | 34.36 | 41.58 | |
| Ringhouder | ||||
| 075 | 322208-9 | 20.76 | 25.12 | |
| Slagstuk Hm1400 | ||||
| 076 | 321563-6 | 39.89 | 48.27 | |
| Kunststof ring 42 | ||||
| 077 | 262039-3 | 4.08 | 4.94 | |
| X-ring 40 | ||||
| 078* | 213517-6 | 23.75 | 28.74 | |
| O-ring 40 | ||||
| 079* | 213504-5 | 1.43 | 1.73 | |
| O-ring 71 | ||||
| 080 | 213754-2 | 2.08 | 2.52 | |
| Inbusbout M8x30 | ||||
| 082 | 266010-9 | 1.72 | 2.08 | |
| Beitelhouder | ||||
| 083 | 321961-4 | 203.29 | 245.98 | |
| Vastzetpen | ||||
| 084 | 321788-2 | 39.92 | 48.30 | |
| Drukveer 5 | ||||
| 085 | 231032-8 | 0.83 | 1.00 | |
| Stalen kogel 7.9 | ||||
| 086 | 216004-4 | 0.83 | 1.00 | |
| Hamerstuk | ||||
| 087 | 322059-0 | 150.83 | 182.50 | |
| Zuigerring 50 | ||||
| 088* | 412055-7 | 17.90 | 21.66 | |
| Binnenring | ||||
| 089* | 341993-5 | 4.08 | 4.94 | |
| Zuigerring 50 | ||||
| 090* | 412055-7 | 17.90 | 21.66 | |
| Binnenring | ||||
| 091* | 341993-5 | 4.08 | 4.94 | |
| Zuiger | ||||
| 092 | 321562-8 | 68.92 | 83.39 | |
| Pen 10 | ||||
| 093 | 256128-4 | 2.93 | 3.55 | |
| Rubber koolborstelring | ||||
| 094 | 262003-4 | 0.83 | 1.00 | |
| Handgreep 40 | ||||
| 400 | 273423-7 | 60.98 | 73.79 | |
| Rubber voor handgreep | ||||
| 400A | 273009-7 | 5.88 | 7.11 | |
| Inbusbout M8x30 | ||||
| 402 | 922451-6 | 1.02 | 1.23 | |
