Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita HM1810'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

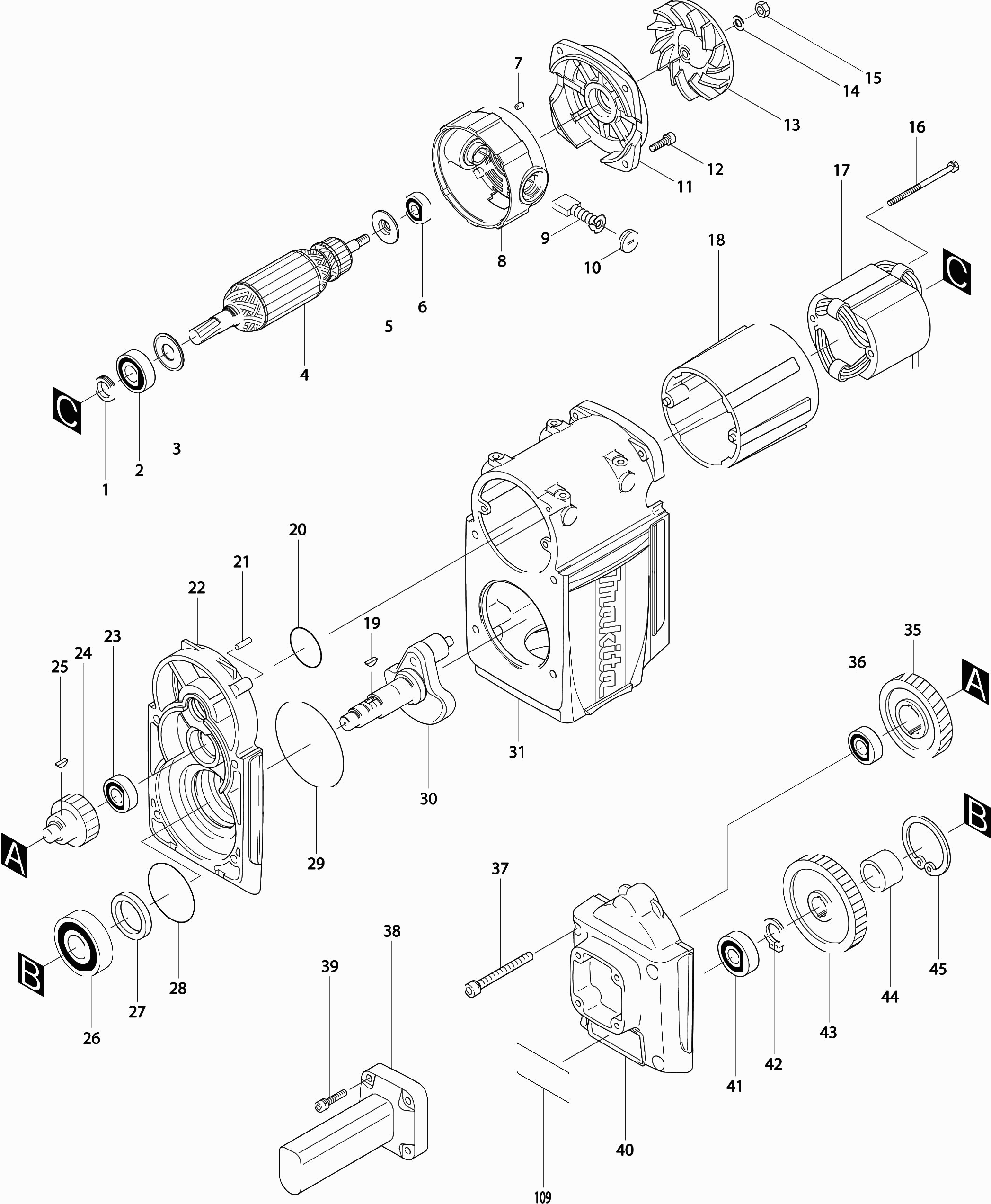

Tekeningen van de Makita HM1810
Onderdelen lijst van de Makita HM1810
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Afdichtingsschroef | ||||
001 | 322566-3 | 7.80 | 9.44 | |
Kogellager 6203zz | ||||
002 | 211290-2 | 6.58 | 7.96 | |
Sluitring 17 | ||||
003 | 267706-5 | 2.56 | 3.10 | |
Anker | ||||
004 | 516922-9 | 128.54 | 155.53 | |
Isolatiering | ||||
005 | 681646-7 | 6.16 | 7.45 | |
Kogellager 6200dw | ||||
006 | 211087-9 | 7.44 | 9.00 | |
Rubber pen 4 | ||||
007 | 263002-9 | 0.83 | 1.00 | |
Koolborstelhuis | ||||
008 | 154586-7 | 30.23 | 36.58 | |
Koolborstel klemring | ||||
008A | 414665-6 | 1.21 | 1.46 | |
Koolborstelhouder | ||||
008B | 643711-0 | 10.81 | 13.08 | |
Koolborstel set Cb-204 | ||||
009* | 191957-7 | 11.16 | 13.50 | |
Koolborstelhouderdop | ||||
010 | 643700-5 | 1.01 | 1.22 | |
Lagerhuis | ||||
011 | 317899-9 | 33.12 | 40.08 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
012 | 265366-7 | |||
Waaier 100 | ||||
013 | 240024-6 | 10.81 | 13.08 | |
Sluitring 8 | ||||
014 | 253165-9 | 0.83 | 1.00 | |
Moer M8 | ||||
015 | 931402-8 | 0.83 | 1.00 | |
Schroef 5x85 | ||||
016 | 911938-3 | 1.01 | 1.22 | |
Veld | ||||
017 | 628943-0 | 89.31 | 108.07 | |
Motorhuis A | ||||
018 | 414787-2 | 14.23 | 17.22 | |
Inlegspie 4 | ||||
019 | 254001-2 | 0.83 | 1.00 | |
O-ring 40 | ||||
020 | 213507-9 | 1.01 | 1.22 | |
Pen 5 | ||||
021 | 256151-9 | 2.16 | 2.61 | |
Tandwielhuis | ||||
022 | 154585-9 | 74.76 | 90.46 | |
Kogellager 6202llb | ||||
023 | 211228-7 | 7.44 | 9.00 | |
Tandwiel 22 | ||||
024 | 226251-9 | 39.64 | 47.96 | |
Inlegspie 4 | ||||
025 | 254001-2 | 0.83 | 1.00 | |
Kogellager 6305llb | ||||
026 | 211361-5 | 12.58 | 15.22 | |
Keerring 35 | ||||
027 | 213476-4 | 6.90 | 8.35 | |
O-ring 61 | ||||
028 | 213721-7 | 6.58 | 7.96 | |
O-ring 90 | ||||
029 | 213806-9 | 2.08 | 2.52 | |
Krukas | ||||
030 | 154588-3 | 34.35 | 41.56 | |
Krukashuis Hm1810 A | ||||
031 | 318027-9 | 347.57 | 420.56 | |
Rubber pen 4 | ||||
032 | 263002-9 | 0.83 | 1.00 | |
Krukashuiskap | ||||
033 | 419262-3 | 8.46 | 10.24 | |
Afdekkap | ||||
034 | 419263-1 | 9.52 | 11.52 | |
Tandwiel 50 | ||||
035 | 221793-8 | 28.85 | 34.91 | |
Kogellager 6202llb | ||||
036 | 211228-7 | 7.44 | 9.00 | |
Inbusbout M8x75 | ||||
037 | 922496-4 | 2.80 | 3.39 | |
Zijhandgreep | ||||
038 | 418415-1 | 11.68 | 14.13 | |
Inbusbout M6x30 | ||||
039 | 922353-6 | 0.83 | 1.00 | |
Tandwielhuisdeksel | ||||
040 | 317902-6 | 61.09 | 73.92 | |
Kogellager 6302 | ||||
041 | 211214-8 | 9.52 | 11.52 | |
Borgring S-20 | ||||
042 | 961060-6 | 0.83 | 1.00 | |
Tandwiel 47 | ||||
043 | 226242-0 | 61.14 | 73.98 | |
Bus 25 | ||||
044 | 331416-1 | 5.88 | 7.11 | |
Borgring R-62 | ||||
045 | 962301-3 | 2.44 | 2.95 | |
NULL | ||||
046 | 265905-3 | 0.83 | 1.00 | |
Sluitring 6Mm A | ||||
047 | 267214-6 | 0.83 | 1.00 | |
Motorhuiskap | ||||
048 | 419324-7 | 30.23 | 36.58 | |
Sluitring 63 | ||||
049 | 267296-8 | 5.22 | 6.32 | |
Afstandsring | ||||
050 | 324580-5 | 22.75 | 27.53 | |
Naaldlager 2520 | ||||
051 | 212358-7 | 11.32 | 13.70 | |
Drijfstang Hm1810 A | ||||
052 | 154946-3 | 26.11 | 31.59 | |
Drijfstang | ||||
052 | 322476-4 | 21.65 | 26.20 | |
Afstandring Hm1810 A | ||||
052A | 331718-5 | 5.88 | 7.11 | |
O-Ring 55 Hm1810 | ||||
053 | 213662-7 | 0.83 | 1.00 | |
Zuiger | ||||
054 | 324536-8 | 11.32 | 13.70 | |
Pen 15 | ||||
055 | 268130-5 | 4.26 | 5.15 | |
O-ring 52 | ||||
056* | 213666-9 | 11.32 | 13.70 | |
Cilinder 62 | ||||
057 | 331694-3 | 309.17 | 374.10 | |
O-ring 52 | ||||
058* | 213666-9 | 11.32 | 13.70 | |
Slaghamer | ||||
059 | 324546-5 | 57.06 | 69.04 | |
Afstandsteun | ||||
060 | 418949-4 | 2.80 | 3.39 | |
Balansgewicht | ||||
061 | 154589-1 | 115.42 | 139.66 | |
Afstandsteun | ||||
062 | 418949-4 | 2.80 | 3.39 | |
Naaldlager 1010 Hm1810 | ||||
063 | 212075-9 | 3.22 | 3.90 | |
Drijfstang Hm1810 A | ||||
064 | 154946-3 | 26.11 | 31.59 | |
O-ring 95 | ||||
065 | 213855-6 | 2.80 | 3.39 | |
Krukaskast | ||||
066 | 318028-7 | 39.92 | 48.30 | |
Krukashuis Hm1810 A | ||||
066A | 318027-9 | 347.57 | 420.56 | |
NULL | ||||
067 | 265905-3 | 0.83 | 1.00 | |
Sluitring 65 | ||||
068 | 267297-6 | 4.08 | 4.94 | |
Naaldlager 7025 Hm1810 | ||||
069 | 212701-0 | 23.75 | 28.74 | |
Excenter Hm1810 | ||||
070 | 154587-5 | 46.31 | 56.04 | |
Afstandring Hm1810 A | ||||
071 | 331718-5 | 5.88 | 7.11 | |
Sluitring 65 | ||||
072 | 267297-6 | 4.08 | 4.94 | |
Borgring R-80 | ||||
073 | 962354-2 | 3.37 | 4.08 | |
O-ring 78 | ||||
074 | 213765-7 | 1.27 | 1.54 | |
Blokkeerkap | ||||
075 | 418952-5 | 7.44 | 9.00 | |
Inbusbout M5X20 | ||||
076 | 266464-0 | 0.83 | 1.00 | |
Plaat Hm1810 | ||||
077 | 345569-0 | 9.52 | 11.52 | |
Pen 5 | ||||
078 | 256151-9 | 2.16 | 2.61 | |
Vuldop | ||||
079 | 450347-6 | 8.46 | 10.24 | |
Pakking | ||||
080 | 162241-7 | 11.32 | 13.70 | |
Cilinder | ||||
081 | 317905-0 | 255.76 | 309.47 | |
Veerring M12 | ||||
082 | 942301-9 | 0.83 | 1.00 | |
Inbusbout M12X55 * | ||||
083 | 922677-0 | 6.02 | 7.28 | |
O-ring 53 | ||||
084* | 213660-1 | 2.80 | 3.39 | |
Cilinder B | ||||
085 | 322548-5 | 57.34 | 69.38 | |
Rubber ring 54 | ||||
086 | 262050-5 | 4.58 | 5.54 | |
Spanstift 8-40 | ||||
087 | 951272-9 | 1.21 | 1.46 | |
As | ||||
088 | 322550-8 | 28.85 | 34.91 | |
Beitelklembeugel | ||||
089 | 322478-0 | 149.79 | 181.25 | |
Pen 4 | ||||
090 | 256219-1 | 0.83 | 1.00 | |
Blokkeerstang | ||||
091 | 322477-2 | 24.88 | 30.10 | |
Drukveer 12 | ||||
092 | 233083-7 | 1.43 | 1.73 | |
Ring voor borgpen | ||||
093 | 322560-5 | 9.54 | 11.54 | |
Inbusbout 12x45 | ||||
094 | 265989-1 | 3.22 | 3.90 | |
Veerring 12 | ||||
095 | 253989-3 | 0.83 | 1.00 | |
Beitelhouder | ||||
096 | 324539-2 | 309.17 | 374.10 | |
O-ring 75 | ||||
097 | 213755-0 | 2.80 | 3.39 | |
X-ring 40 | ||||
098* | 213517-6 | 23.75 | 28.74 | |
Slagbout | ||||
099 | 324545-7 | 27.35 | 33.09 | |
O-ring 60 | ||||
100* | 213667-7 | 11.68 | 14.13 | |
Slagstukhouder | ||||
101 | 324541-5 | 49.85 | 60.32 | |
Netsnoer 2x1.50 4.0mtr | ||||
102 | 695123-3 | 21.70 | 26.26 | |
Kabeltule 12-125 | ||||
103 | 682546-4 | 3.83 | 4.63 | |
Indicatielamp | ||||
104 | 631671-8 | 9.96 | 12.05 | |
Draadboom | ||||
105 | 638378-7 | 3.22 | 3.90 | |
Lens | ||||
106 | 418951-7 | 2.44 | 2.95 | |
Achterhuis | ||||
107 | 317901-8 | 43.10 | 52.15 | |
Inbusbout M6x45 | ||||
108 | 922366-7 | 0.83 | 1.00 | |
Naamplaat Hm1810 A | ||||
109 | 858S82-8 | 2.71 | 3.28 | |
Bovendeksel | ||||
110 | 418954-1 | 4.08 | 4.94 | |
Handgreepbasis Hm1810 A | ||||
111 | 419044-3 | 11.32 | 13.70 | |
Sponsrubber | ||||
112 | 685700-9 | 0.83 | 1.00 | |
Spons ring | ||||
113 | 685722-9 | 2.08 | 2.52 | |
Lijn filter | ||||
114 | 688131-1 | 0.83 | 1.00 | |
Klemstrip | ||||
115 | 687053-2 | 0.83 | 1.00 | |
Tapschroef 4x18 | ||||
116 | 265A48-7 | 0.90 | 1.09 | |
Condensator 0,22uf | ||||
117 | 645190-8 | 2.44 | 2.95 | |
Spons ring | ||||
118 | 685722-9 | 2.08 | 2.52 | |
Kroonsteen | ||||
119 | 654554-5 | 4.58 | 5.54 | |
Inbusbout M6X65 Hm1810 | ||||
120 | 265535-0 | 1.06 | 1.28 | |
Sluitring 6Mm A | ||||
121 | 267214-6 | 0.83 | 1.00 | |
Handgreep | ||||
122 | 418333-3 | 19.80 | 23.96 | |
Schakelaar hefboom | ||||
123 | 418332-5 | 5.88 | 7.11 | |
Stofkap v schakelaar | ||||
124 | 421850-4 | 6.58 | 7.96 | |
Pen 4 | ||||
125 | 256206-0 | 0.83 | 1.00 | |
Stofplaat Steun Hm1800 | ||||
126 | 345355-9 | 8.46 | 10.24 | |
Tapschroef 4x18 | ||||
127 | 265A48-7 | 0.90 | 1.09 | |
Schakelaar Sw-51 | ||||
128 | 651131-4 | 21.70 | 26.26 | |
Schakelaarkap Hm1810 | ||||
129 | 419045-1 | 5.46 | 6.61 | |
Tapschroef 4x18 | ||||
130 | 265A48-7 | 0.90 | 1.09 | |
Sponsrubber Hm1810 | ||||
131 | 685718-0 | 0.83 | 1.00 | |
O-ring 22 | ||||
133 | 213373-4 | 1.21 | 1.46 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
134 | 819213-0 | |||
Rubberen kap | ||||
136 | 424132-3 | 0.83 | 1.00 |
