Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita HR004G'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

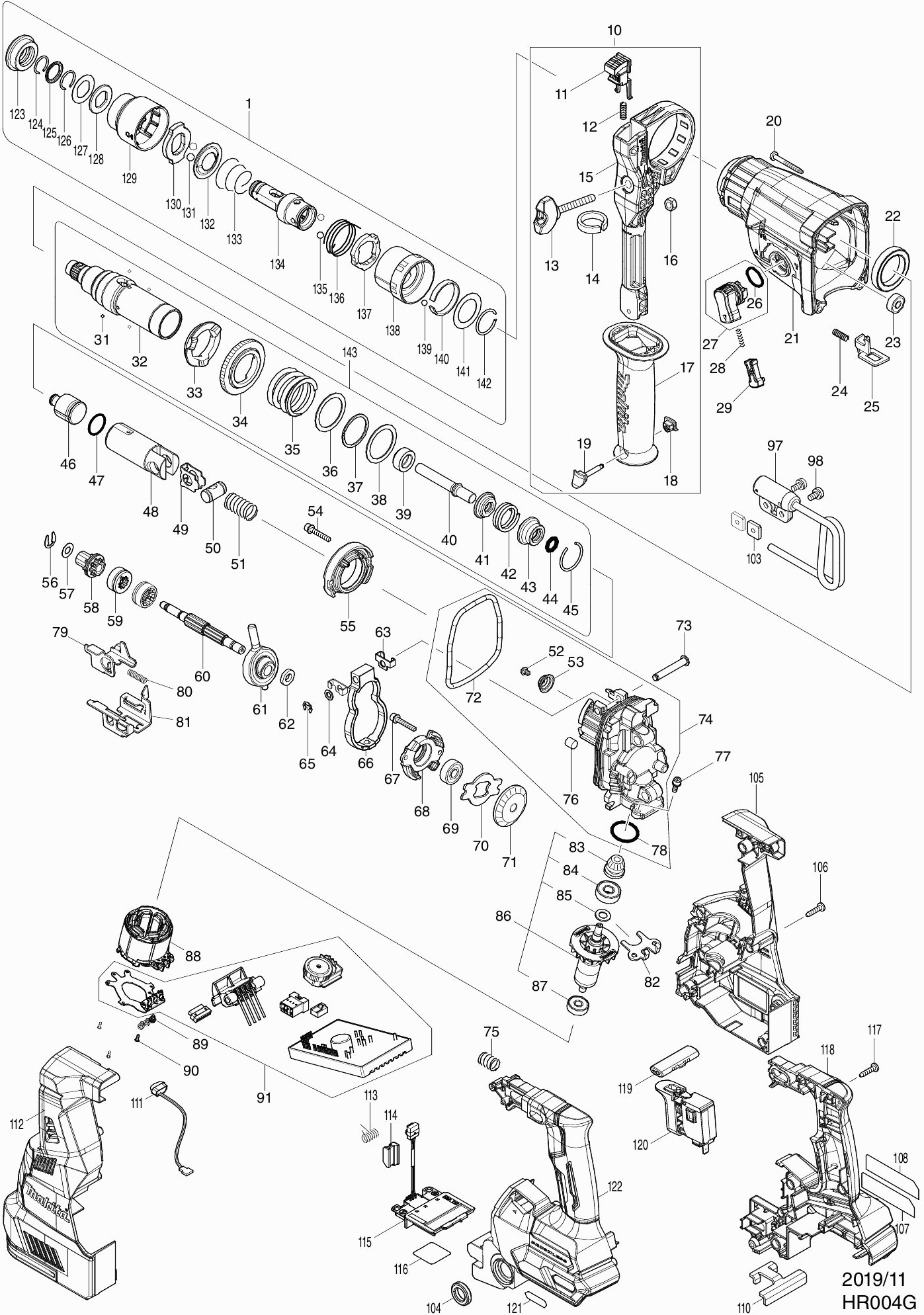

Tekeningen van de Makita HR004G
Onderdelen lijst van de Makita HR004G
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Boorkop SDS-PLUS | ||||
001 | 199138-7 | 16.00 | 19.36 | |
Zijhandgreep combihamer | ||||
010 | 126882-3 | 15.00 | 18.15 | |
Blokkeerknop DHR281/283* | ||||
011 | 144959-2 | 1.00 | 1.21 | |
Drukveer 4 Hr23/2600 | ||||
012 | 233360-7 | 0.83 | 1.00 | |
Vleugelbout M6x50mm | ||||
013 | 265625-9 | 0.98 | 1.19 | |
Sponsrubber DHR281* | ||||
014 | 422258-5 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
015 | 458355-1 | |||
Zeskantmoer M6 | ||||
016 | 931302-2 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
017 | 458357-7 | |||
Afdekkap handgrp DHR281/283 | ||||
018 | 422255-1 | 0.98 | 1.19 | |
Montagepin h-gr DHR281/283* | ||||
019 | 161838-9 | 3.12 | 3.78 | |
Schroef 4X35 A | ||||
020 | 266351-3 | 0.83 | 1.00 | |
Tandwielhuis DHR281/283 | ||||
021 | 144965-7 | 11.82 | 14.30 | |
Keerring 25 Bhr240 A | ||||
021C10 | 213345-9 | 1.39 | 1.68 | |
Bus Hr2300 | ||||
021C20 | 331890-3 | 2.71 | 3.28 | |
Kogellager 6806Llu | ||||
022 | 211294-4 | 8.21 | 9.93 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
023 | 211012-0 | |||
Drukveer 4 Hr23/2600 | ||||
024 | 233360-7 | 0.83 | 1.00 | |
Blokkeerplaat Hr2650/61 | ||||
025 | 347228-2 | 1.18 | 1.43 | |
O-Ring 17 Hr2440/50 | ||||
026 | 213278-8 | 0.83 | 1.00 | |
Schakelknop DHR281/283 | ||||
027 | 135961-6 | 1.39 | 1.68 | |
Drukveer 3X28Mm Hr1830F | ||||
028 | 234264-6 | 0.83 | 1.00 | |
Blokkeerknop Hr2650/61 | ||||
029 | 457709-9 | 0.83 | 1.00 | |
Stalen Kogel 3 P | ||||
031 | 216019-1 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
032 | 144966-5 | |||
Keerring 9 Hr2811 A | ||||
032C10 | 213344-1 | 3.96 | 4.79 | |
Niet meer leverbaar, geen vervanging | ||||
033 | 332139-4 | |||
Niet meer leverbaar, geen vervanging | ||||
034 | 227360-7 | |||
Drukveer 31Mm Hr2300 | ||||
035 | 234148-8 | 1.18 | 1.43 | |
Sluitring 30 Hr2300 | ||||
036 | 267153-0 | 0.83 | 1.00 | |
Borgring Spiro30 Hr2300 | ||||
037 | 257932-4 | 3.12 | 3.78 | |
Sluitring 30 Hr2300 | ||||
038 | 267153-0 | 0.83 | 1.00 | |
Bus 9B Hr2601 | ||||
039 | 325783-4 | 0.98 | 1.19 | |
Slagstuk B Hr2611Ft | ||||
040 | 325791-5 | 1.67 | 2.02 | |
Revet 10 Hr2601 | ||||
041 | 325792-3 | 1.18 | 1.43 | |
Drukveer 20 Hr2601 | ||||
042 | 234149-6 | 0.98 | 1.19 | |
O-Ring Huis B Hr2601 | ||||
043 | 325793-1 | 2.71 | 3.28 | |
O-Ring 9 Hr2440/50 | ||||
044 | 213073-6 | 0.83 | 1.00 | |
Veerring 28 Hr2300 | ||||
045 | 233979-2 | 0.83 | 1.00 | |
Slaghamer Hr2300 | ||||
046 | 325784-2 | 2.71 | 3.28 | |
O-Ring 17.5 | ||||
047 | 213258-4 | 2.02 | 2.44 | |
Zuiger DHR281/283 | ||||
048 | 327079-9 | 6.38 | 7.72 | |
Geleidingsplaat Bhr261Rde | ||||
049 | 346036-8 | 0.83 | 1.00 | |
Zuigerpen Hr2440/50 A | ||||
050 | 324215-8 | 2.02 | 2.44 | |
Drukveer 14mm DHR281/283 | ||||
051 | 232449-8 | 0.83 | 1.00 | |
Inbusbout M4x8mm | ||||
052 | 265A87-7 | 0.83 | 1.00 | |
Veergeleider DHR281/283 | ||||
053 | 347344-0 | 0.83 | 1.00 | |
Zeskantbout Hr5210C | ||||
054 | 922148-7 | 0.83 | 1.00 | |
Geleidering DHR281/283 | ||||
055 | 144960-7 | 3.54 | 4.28 | |
Stopring Ext U6 Bhr242 | ||||
056 | 257336-0 | 0.83 | 1.00 | |
Sluitring 7 LF1000 A | ||||
057 | 267322-3 | 0.83 | 1.00 | |
Tandwiel 10 DHR281/283 | ||||
058 | 226170-9 | 6.38 | 7.72 | |
Koppelingsplaat DHR283 | ||||
059 | 310678-4 | 5.06 | 6.12 | |
Koppeling DHR281/283 | ||||
060 | 327078-1 | 5.06 | 6.12 | |
Schommellager 10 DHR281/283 | ||||
061 | 219030-2 | 13.82 | 16.72 | |
Ring 8 Mt870 | ||||
062 | 257321-3 | 0.83 | 1.00 | |
Gewichtgeleider Bhr242 | ||||
063 | 346538-4 | 0.83 | 1.00 | |
Sluitring 6 | ||||
064 | 253077-6 | 0.83 | 1.00 | |
Stopring E-5 | ||||
065 | 961018-5 | 0.83 | 1.00 | |
Balansgewicht DHR281/283 | ||||
066 | 310869-7 | 3.96 | 4.79 | |
Zeskantbout Hr5210C | ||||
067 | 922148-7 | 0.83 | 1.00 | |
Lagerhuis DHR281/283 | ||||
068 | 319674-9 | 2.36 | 2.86 | |
Kogellager 608Zz A | ||||
069 | 210046-0 | 0.83 | 1.00 | |
Lagerborging B DHR281/283 | ||||
070 | 347343-2 | 1.00 | 1.21 | |
Tandwiel 32 DHR281/283 | ||||
071 | 221599-4 | 5.70 | 6.90 | |
O-ring 74mm DHR281/283 | ||||
072 | 213850-6 | 0.98 | 1.19 | |
Platpin 6Mm Bhr242 | ||||
073 | 256536-9 | 0.98 | 1.19 | |
Binnenhuis HR001 serie | ||||
074 | 136194-6 | 25.36 | 30.69 | |
Drukveer 10mm DHR281/283 | ||||
075 | 232436-7 | 0.83 | 1.00 | |
Dempingsvilt Hr2300 | ||||
076 | 443153-6 | 0.83 | 1.00 | |
Inbusbout M4X12 A | ||||
077 | 922118-6 | 0.83 | 1.00 | |
O-Ring 22.4 | ||||
078 | 213008-7 | 0.98 | 1.19 | |
Wisselplaat B Hr2650/61 | ||||
079 | 347230-5 | 1.67 | 2.02 | |
Drukveer 35 Hr2631F | ||||
080 | 234343-0 | 0.83 | 1.00 | |
Wisselplaat A Hr2650/61 | ||||
081 | 347229-0 | 2.36 | 2.86 | |
Lagerborging A Bhr242 | ||||
082 | 346536-8 | 1.18 | 1.43 | |
Tandwiel 11 DHR281/283 | ||||
083 | 144964-9 | 4.45 | 5.38 | |
Kogellager 608 2Rs Hr5001C | ||||
084 | 210024-0 | 3.12 | 3.78 | |
Sluitring 8X14X1Mm | ||||
085 | 253835-0 | 0.83 | 1.00 | |
Anker assy DHR281/283 A | ||||
086 | 619841-9 | 63.68 | 77.05 | |
Kogellager 626Zz | ||||
087 | 210143-2 | 2.71 | 3.28 | |
Veld HR001G | ||||
088 | 629454-8 | 11.82 | 14.30 | |
Kruiskop Schroef M3X6 | ||||
089 | 652069-6 | 0.83 | 1.00 | |
Parker Ck 2X6Mm DDF483 A | ||||
090 | 266490-9 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
091 | 620B99-7 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
091-1 | 620K80-2 | |||
Draaghaak schraper | ||||
097 | 127344-4 | 9.00 | 10.89 | |
Kruiskopschroef 5X12 | ||||
098 | 911211-1 | 0.83 | 1.00 | |
Moer M5 Bjr181 | ||||
103 | 264002-2 | 0.83 | 1.00 | |
Bufferring HR001G | ||||
104 | 459184-5 | 0.83 | 1.00 | |
Motorhuis HR003G | ||||
105 | 183N56-3 | 15.60 | 18.88 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
106 | 266326-2 | |||
Naamplaat HR004G | ||||
107 | 856N68-6 | 2.71 | 3.28 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
108 | 8008C4-9 | |||
Steunplaat Bhr261Rde* | ||||
110 | 346039-2 | 1.00 | 1.21 | |
Licht Circuit Dhp483 | ||||
111 | 620549-0 | 3.54 | 4.28 | |
Motorhuis HR003G | ||||
112 | 183N56-3 | 15.60 | 18.88 | |
Torsieveer 6Mm Bhr242 | ||||
113 | 233598-4 | 0.83 | 1.00 | |
Blokkeerhandel Bhr242 | ||||
114 | 313226-8 | 0.83 | 1.00 | |
Aansluitunit HR001G | ||||
115 | 632P64-8 | 8.21 | 9.93 | |
Label serienr HR004G | ||||
116 | 856N72-5 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
117 | 266326-2 | |||
Handgreepset HR003G | ||||
118 | 183N53-9 | 13.82 | 16.72 | |
Rubber Pen 6 AC320H P | ||||
118C10 | 263005-3 | 0.83 | 1.00 | |
L+R Schakelhendel Bhr242 | ||||
119 | 453124-5 | 0.83 | 1.00 | |
Schakelaar JR001G | ||||
120 | 651439-6 | 17.38 | 21.03 | |
Label XGT logo | ||||
121 | 8005T5-8 | 0.83 | 1.00 | |
Handgreepset HR003G | ||||
122 | 183N53-9 | 13.82 | 16.72 | |
Rubber Pen 6 AC320H P | ||||
122C10 | 263005-3 | 0.83 | 1.00 | |
Rubber Stofkap 35 Hr2300 | ||||
123 | 286288-8 | 0.83 | 1.00 | |
Veerring 14 Hr2300 | ||||
124 | 233989-9 | 0.83 | 1.00 | |
Sluitring 16 Hr2300 | ||||
125 | 346221-3 | 0.83 | 1.00 | |
Borgveer 15 Hr2300 | ||||
126 | 233992-0 | 0.83 | 1.00 | |
Sluitring 17 Hr2300 | ||||
127 | 267437-6 | 0.83 | 1.00 | |
Rubber Ring (nvt bij 455393-4) | ||||
128 | 424364-2 | 0.83 | 1.00 | |
Beitelblokkeerkap DHR281/283 | ||||
129 | 458358-5 | 3.44 | 4.16 | |
Stopper DHR281/283 | ||||
130 | 327081-2 | 3.54 | 4.28 | |
Stalen Kogel 7.0 Hr2400 | ||||
131 | 216022-2 | 0.83 | 1.00 | |
Geleidering Hr2300 | ||||
132 | 346177-0 | 0.83 | 1.00 | |
Drukveer 21-29 Hr2440/50 | ||||
133 | 233916-6 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
134 | 327080-4 | |||
Stalen Kogel 6 LF1000 A | ||||
135 | 216030-3 | 0.83 | 1.00 | |
Torsieveer 31 Hr2450Ft | ||||
136 | 231669-1 | 0.83 | 1.00 | |
Verwisselring Hr2450Ft | ||||
137 | 345334-7 | 1.39 | 1.68 | |
Blokkeerkap Hr2450Ft | ||||
138 | 418218-3 | 0.98 | 1.19 | |
Stalen Kogel 5.0 | ||||
139 | 216018-3 | 0.83 | 1.00 | |
Bladveer Hr2450Ft | ||||
140 | 345335-5 | 0.83 | 1.00 | |
Sluitring 24 Hr2450Ft | ||||
141 | 267270-6 | 0.83 | 1.00 | |
Borgring 21 Hr2450Ft | ||||
142 | 233924-7 | 0.83 | 1.00 | |
Boor/beitelkophoud cpl DHR281 | ||||
143 | 135965-8 | 33.36 | 40.37 |
