Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita HR160D'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

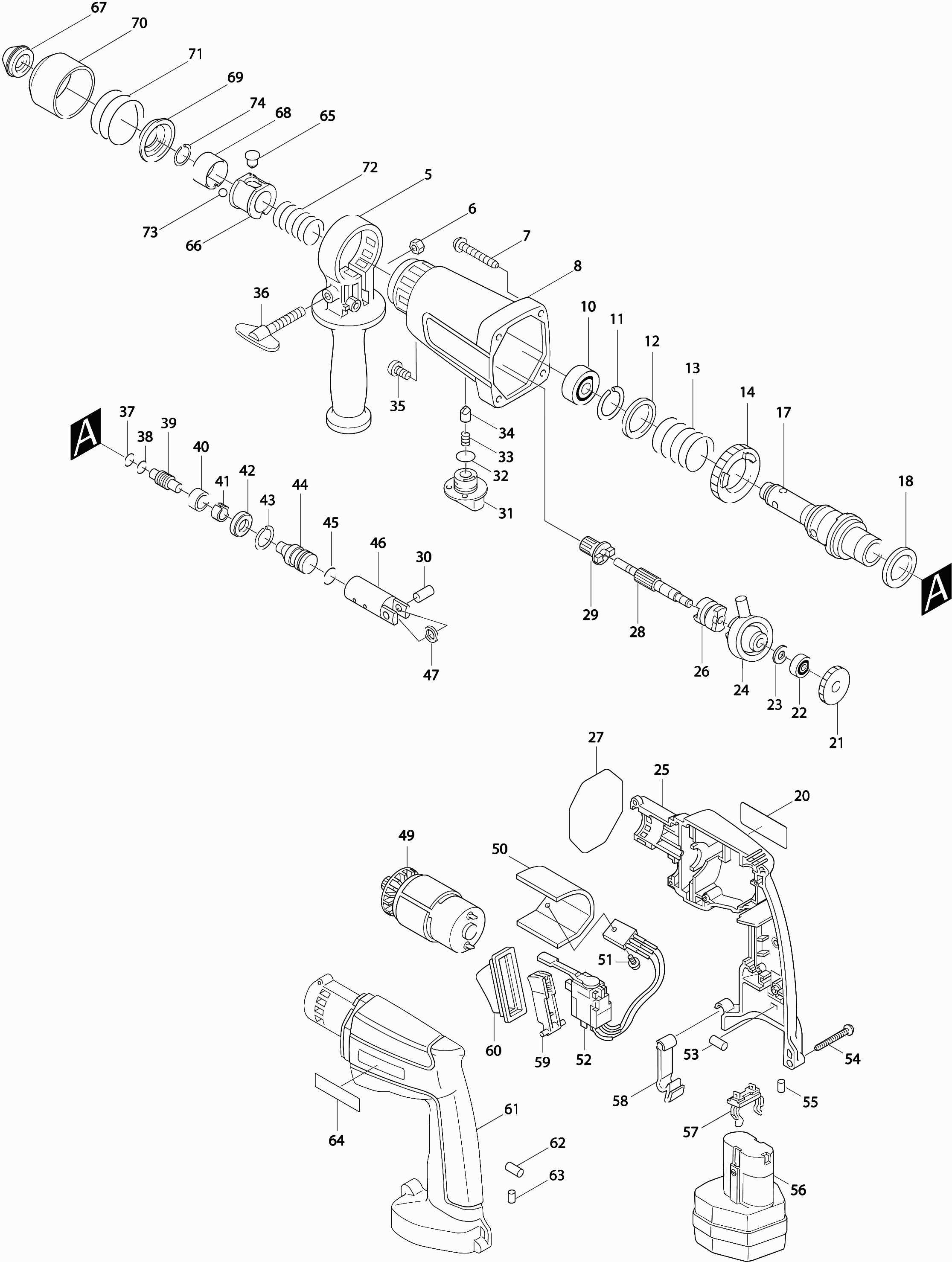

Tekeningen van de Makita HR160D
Onderdelen lijst van de Makita HR160D
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Stofkap Hr2400 Draai | ||||
001 | 286234-1 | 6.38 | 7.72 | |
Huls Voor Vergrendelring Hr200 | ||||
002 | 415076-8 | 3.12 | 3.78 | |
Vergrendelring Hr2000 # | ||||
003 | 154404-9 | 19.18 | 23.21 | |
Veerring Hr160Dwh | ||||
003A | 232122-0 | 3.72 | 4.50 | |
Spanstift 4-6 * | ||||
003B | 258022-6 | 0.83 | 1.00 | |
Stalen Kogel 7.1 | ||||
004 | 216009-4 | 0.83 | 1.00 | |
Zijhandgreep boorhamer | ||||
005 | 134715-8 | 6.00 | 7.26 | |
Zeskantmoer M6 | ||||
006 | 931302-2 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
007 | 266012-5 | |||
Tandwielhuis Hr2400 Nieuw | ||||
008 | 150822-9 | 38.75 | 46.89 | |
Ring 20 | ||||
009 | 257172-4 | 2.84 | 3.44 | |
Kogellager 6904 | ||||
010 | 211323-3 | 8.21 | 9.93 | |
Borgring 28 Hr2400 * | ||||
011 | 231954-2 | 0.83 | 1.00 | |
Sluitring 31 Hr2400 * | ||||
012 | 267110-8 | 3.12 | 3.78 | |
Drukveer 32 Hr160Dwh * | ||||
013 | 233123-1 | 2.02 | 2.44 | |
Tandwiel 46 Hr2400 * | ||||
014 | 226260-8 | 18.20 | 22.02 | |
O-Ring 10 (1,7Mm) * | ||||
015 | 213068-9 | 2.84 | 3.44 | |
Roller 7 A | ||||
016 | 322517-6 | 2.71 | 3.28 | |
Boorhouder Compl Hr2400 Nieuw | ||||
017 | 134813-8 | 105.51 | 127.67 | |
Sluitring 29 Hr2400 | ||||
018 | 267105-1 | 2.10 | 2.54 | |
Sluitring 29 Hr2400 | ||||
019 | 267105-1 | 2.10 | 2.54 | |
Tandwiel 49 Hr160Dwh | ||||
021 | 226288-6 | 10.50 | 12.70 | |
Kogellager 607Llb A | ||||
022 | 211021-9 | 4.45 | 5.38 | |
Sluitring 7 LF1000 A | ||||
023 | 267322-3 | 0.83 | 1.00 | |
Schommellager 9 Hr2400* | ||||
024 | 219007-7 | 41.77 | 50.54 | |
Motorhuis * | ||||
025 | 182672-4 | 19.23 | 23.27 | |
Koppeling Hr2400 * | ||||
026 | 322652-0 | 11.34 | 13.72 | |
O-Ring 67 Hr2400 | ||||
027 | 213720-9 | 1.67 | 2.02 | |
Koppeling Hr160Dwh * | ||||
028 | 322721-7 | 20.78 | 25.14 | |
Tandwiel 10 Hr2400 * | ||||
029 | 226259-3 | 16.35 | 19.78 | |
Zuigerverbinding Hr2000 | ||||
030 | 321916-9 | 8.21 | 9.93 | |
Verstelknop Hr2400 | ||||
031 | 415372-4 | 2.10 | 2.54 | |
O-Ring 17 Hr2400 | ||||
032 | 213265-7 | 0.83 | 1.00 | |
Drukveer 6 Hr2400 | ||||
033 | 231288-3 | 2.48 | 3.00 | |
Drukpen Hr2400 | ||||
034 | 322653-8 | 4.67 | 5.65 | |
Kruiskop Schroef M4 Hr2400 * | ||||
035 | 251392-2 | 0.83 | 1.00 | |
Vleugelbout 6X40 Voor Greep | ||||
036 | 265715-8 | 3.72 | 4.50 | |
O-Ring 10 (1,7Mm) | ||||
037 | 213063-9 | 2.71 | 3.28 | |
O-Ring 10 (1,7Mm) | ||||
038 | 213063-9 | 2.71 | 3.28 | |
Slagbout Hr2400 Nieuw | ||||
039 | 323723-6 | 3.54 | 4.28 | |
Rubber Ring 17 | ||||
040 | 262038-5 | 1.18 | 1.43 | |
Zuigeropvangring Hr2000 | ||||
041 | 321915-1 | 10.50 | 12.70 | |
Sluitring 13,5 Hr2400 | ||||
042 | 267109-3 | 3.96 | 4.79 | |
Borgring 23 Hr2400 | ||||
043 | 231953-4 | 0.83 | 1.00 | |
Slagstuk Hr160Dwh * | ||||
044 | 322720-9 | 12.22 | 14.79 | |
O-Ring 16mm DTW181 A | ||||
045 | 213882-3 | 0.83 | 1.00 | |
Zuiger Cilinder Hr2400 | ||||
046 | 316450-2 | 20.15 | 24.38 | |
Sluitring 12 Bhr240/241 | ||||
047 | 267104-3 | 0.83 | 1.00 | |
Sluitring 12 Bhr240/241 | ||||
048 | 267104-3 | 0.83 | 1.00 | |
Dc Motor 12 Volt Hr160Dwh | ||||
049 | 629685-9 | 80.52 | 97.43 | |
Koelplaat Hr160Dwh * | ||||
050 | 689028-7 | 3.96 | 4.79 | |
Schroef M3X9 A | ||||
051 | 652066-2 | 0.83 | 1.00 | |
Schakelaar Sw133 | ||||
052 | 651911-8 | 51.83 | 62.71 | |
Rubber Pen 4 6413 A | ||||
053 | 263002-9 | 0.83 | 1.00 | |
Tapschroef 4X18 A | ||||
054 | 265A48-7 | 0.83 | 1.00 | |
Rubber Pen 4 | ||||
055 | 263014-2 | 0.83 | 1.00 | |
Accu-Klem Uh3000Dw | ||||
057 | 643918-8 | 7.22 | 8.74 | |
Batterijplaat 6831Dwh | ||||
058 | 344121-1 | 1.75 | 2.12 | |
Schakelaarhandel Hr160Dwh * | ||||
059 | 415499-0 | 2.02 | 2.44 | |
Stofkap Voor Schakelaar Hr160D | ||||
060 | 421495-8 | 2.02 | 2.44 | |
Motorhuis * | ||||
061 | 182672-4 | 19.23 | 23.27 | |
Rubber Pen 4 6413 A | ||||
062 | 263002-9 | 0.83 | 1.00 | |
Rubber Pen 4 | ||||
063 | 263014-2 | 0.83 | 1.00 | |
Pen 8 Hk0500/Bhr200 | ||||
065 | 256447-8 | 1.67 | 2.02 | |
Verstelring Hr2400 | ||||
066 | 323724-4 | 15.60 | 18.88 | |
Afdekkap 31 Hr2400 Druk A | ||||
067 | 286265-0 | 0.83 | 1.00 | |
Bladveer 26 Hk0500 | ||||
068 | 232192-9 | 2.02 | 2.44 | |
Veergeleider Hr2400 | ||||
069 | 344574-4 | 1.02 | 1.23 | |
Boorhouderkap Hr2400 Druk | ||||
070 | 416410-5 | 1.67 | 2.02 | |
Drukveer 38 Hr2400 | ||||
071 | 233203-3 | 0.98 | 1.19 | |
Drukveer 20 Ebh253U | ||||
072 | 233202-5 | 0.83 | 1.00 | |
Stalen Kogel 7.0 Hr2400 | ||||
073 | 216022-2 | 0.83 | 1.00 | |
Borgveer 17 Hr2010 | ||||
074 | 231979-6 | 0.83 | 1.00 |
