Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita HR1830'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

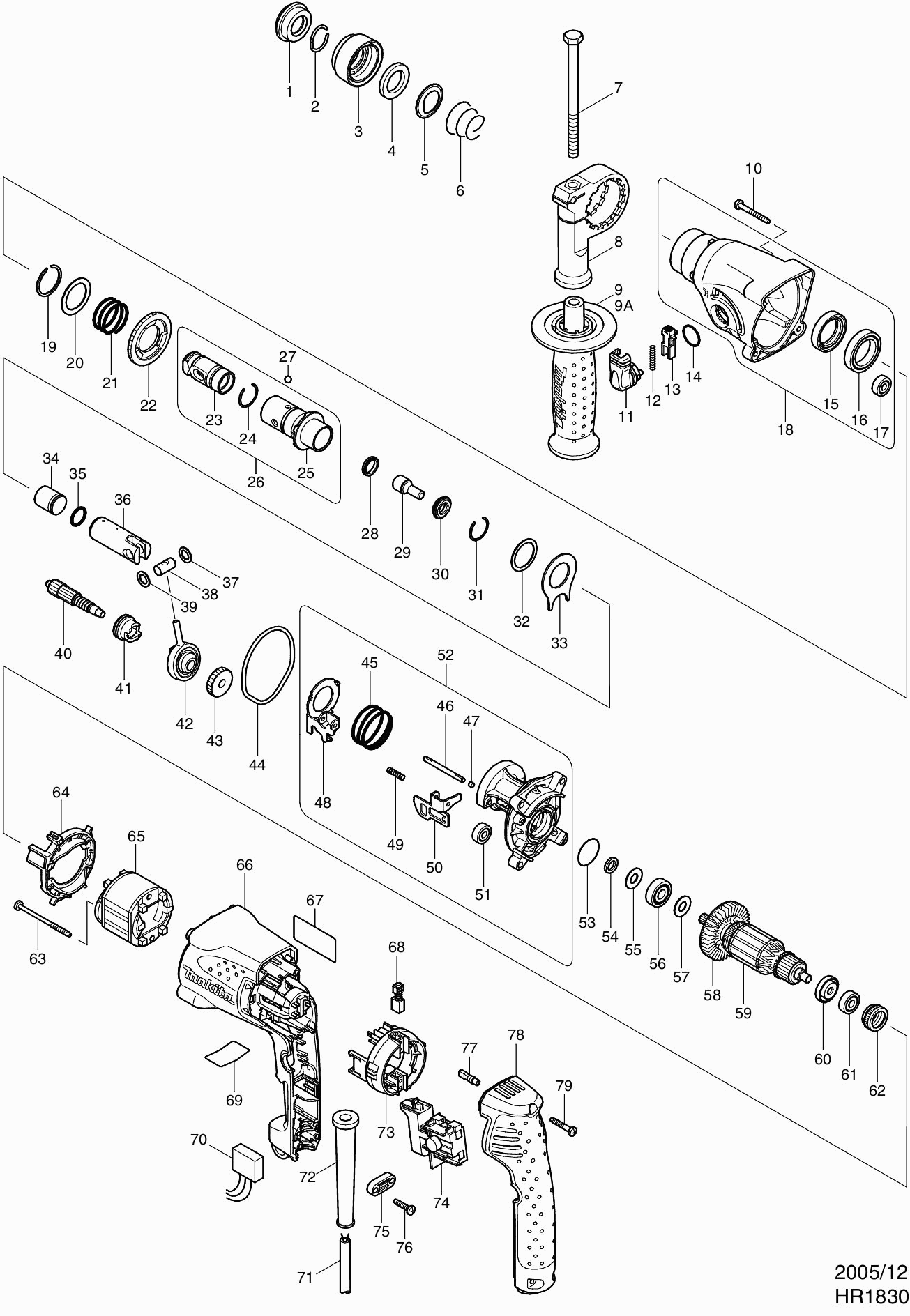

Tekeningen van de Makita HR1830
Onderdelen lijst van de Makita HR1830
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Rubber Stofkap 35 Hr2440/50 | ||||
| 001* | 286263-4 | 0.98 | 1.19 | |
| Borgring 19 Hr2440/50 A | ||||
| 002 | 233940-9 | 0.98 | 1.19 | |
| Boorhouderkap Hr1830F | ||||
| 003 | 419220-9 | 1.46 | 1.77 | |
| Ring 21 Hr2440/50 | ||||
| 004 | 257241-1 | 1.18 | 1.43 | |
| Geleidering Hr2440/50 | ||||
| 005 | 345187-4 | 0.83 | 1.00 | |
| Drukveer 21-29 Hr2440/50 | ||||
| 006 | 233916-6 | 0.83 | 1.00 | |
| Zeskantbout M8X120Mm A | ||||
| 007 | 265583-9 | 1.18 | 1.43 | |
| Handgreepbeugel Hr1830F | ||||
| 008 | 417911-6 | 2.02 | 2.44 | |
| Handgreep Hr2230 Rubber A | ||||
| 009 | 158057-6 | 9.24 | 11.18 | |
| Moer M8 Zwt | ||||
| 009A | 931402-8 | 0.83 | 1.00 | |
| Schroef 4X35 A | ||||
| 010 | 266351-3 | 0.83 | 1.00 | |
| Verstelknop Hr1830F | ||||
| 011 | 162242-5 | 1.02 | 1.23 | |
| Drukveer 3X40Mm Hr1830F | ||||
| 012 | 233459-8 | 0.83 | 1.00 | |
| Blokkeerknop Hr1830F | ||||
| 013 | 419192-8 | 0.83 | 1.00 | |
| O-Ring 17 Hr2440/50 | ||||
| 014 | 213278-8 | 0.83 | 1.00 | |
| Keerring 25 Hr1830F A | ||||
| 015 | 213535-4 | 2.48 | 3.00 | |
| Kogellager 6805Llb 6221Dw | ||||
| 016 | 211375-4 | 12.65 | 15.31 | |
| Kogellager 606Zz A | ||||
| 017 | 210137-7 | 0.98 | 1.19 | |
| Tandwielhuis Hr1830F | ||||
| 018 | 154840-9 | 21.34 | 25.82 | |
| Borgring Wr-25 Hr1830F A | ||||
| 019 | 347555-7 | 0.83 | 1.00 | |
| Sluitring 25 Hr1830F | ||||
| 020 | 267304-5 | 0.83 | 1.00 | |
| Drukveer 25 Hr1830F | ||||
| 021 | 233457-2 | 0.83 | 1.00 | |
| Tandwiel 46 Hr1830F | ||||
| 022 | 331707-0 | 11.34 | 13.72 | |
| Beitelhouder Hr1830 | ||||
| 023 | 154843-3 | 23.06 | 27.90 | |
| Borgring 22 Hr1830/Bhr162 | ||||
| 024 | 233942-5 | 0.83 | 1.00 | |
| Beitelhouder Hr1830 | ||||
| 025 | 154843-3 | 23.06 | 27.90 | |
| Beitelhouder Hr1830 | ||||
| 026 | 154843-3 | 23.06 | 27.90 | |
| Stalen Kogel 7.0 Hr2400 | ||||
| 027 | 216022-2 | 0.83 | 1.00 | |
| X-Ring 13 Hr1830F | ||||
| 028* | 213183-9 | 0.83 | 1.00 | |
| Slagbout H1830F | ||||
| 029 | 324611-0 | 1.75 | 2.12 | |
| Ring 11 Hr1830F | ||||
| 030 | 257275-4 | 2.10 | 2.54 | |
| Borgring 22 Hr1830/Bhr162 | ||||
| 031* | 233942-5 | 0.83 | 1.00 | |
| Platte Ring 24 Btd132 | ||||
| 032 | 267175-0 | 0.83 | 1.00 | |
| Adapterplaat Hr1830F | ||||
| 033 | 345681-6 | 0.83 | 1.00 | |
| Slaghamer Hr1830F | ||||
| 034 | 324613-6 | 1.75 | 2.12 | |
| O-Ring 14 Hr1830 | ||||
| 035* | 213182-1 | 0.83 | 1.00 | |
| Zuiger Hr1830F | ||||
| 036 | 331708-8 | 12.80 | 15.49 | |
| Ring 9 Hr2410/13/30 A | ||||
| 037 | 267130-2 | 0.83 | 1.00 | |
| Zuigerverbinding Hr1830F | ||||
| 038 | 324612-8 | 1.02 | 1.23 | |
| Ring 9 Hr2410/13/30 A | ||||
| 039 | 267130-2 | 0.83 | 1.00 | |
| Tandwiel 10 Hr1830F | ||||
| 040 | 227152-4 | 6.70 | 8.11 | |
| Koppelingsplaat Hr1830F | ||||
| 041 | 331706-2 | 5.30 | 6.41 | |
| Schommellager 9 Hr1830F | ||||
| 042 | 219019-0 | 34.95 | 42.29 | |
| Tandwiel 23 Hr1830F | ||||
| 043 | 226620-4 | 4.45 | 5.38 | |
| Pakking Ring Hr1830F | ||||
| 044* | 423346-1 | 0.83 | 1.00 | |
| Drukveer 32 Hr1830F | ||||
| 045 | 233458-0 | 0.83 | 1.00 | |
| Pen 4 Hr1830F | ||||
| 046 | 268147-8 | 0.83 | 1.00 | |
| Dempingsvilt Hr1830F | ||||
| 047 | 443123-5 | 0.83 | 1.00 | |
| Wisselplaat Hr1830F | ||||
| 048 | 345645-0 | 7.57 | 9.16 | |
| Drukveer 3 Hr1830F | ||||
| 049 | 233460-3 | 0.83 | 1.00 | |
| Afstandhouder Hr1830F | ||||
| 050 | 345654-9 | 5.06 | 6.12 | |
| Kogellager 606Zz A | ||||
| 051 | 210137-7 | 0.98 | 1.19 | |
| Lagerhuis Hr1830F | ||||
| 052 | 154841-7 | 23.52 | 28.46 | |
| O-Ring 24 Hr2430 | ||||
| 053 | 213953-6 | 0.83 | 1.00 | |
| Sluitring 9 Hr1830F | ||||
| 054 | 267302-9 | 0.83 | 1.00 | |
| Sluitring 9 | ||||
| 055 | 267231-6 | 0.83 | 1.00 | |
| Kogellager 609Llu | ||||
| 056 | 210060-6 | 4.45 | 5.38 | |
| Sluitring 9 | ||||
| 057 | 267231-6 | 0.83 | 1.00 | |
| Waaier 52 Hr1830F | ||||
| 058 | 240083-0 | 1.46 | 1.77 | |
| Anker 220-240V Hr1830F | ||||
| 059 | 515649-8 | 28.02 | 33.90 | |
| Isolatiering 9521Nb-9522Nb A | ||||
| 060 | 681636-0 | 1.18 | 1.43 | |
| Kogellager 607Llb A | ||||
| 061 | 211021-9 | 4.45 | 5.38 | |
| Tussenring 9554Nb A | ||||
| 062 | 422768-2 | 0.83 | 1.00 | |
| Tapschroef 4X50 | ||||
| 063 | 266091-3 | 0.83 | 1.00 | |
| Tussenplaat Hr1830F * | ||||
| 064 | 419196-0 | 1.20 | 1.45 | |
| Veld Hr1830F | ||||
| 065 | 633624-3 | 9.28 | 11.23 | |
| Motorhuis Hr1830 | ||||
| 066 | 419198-6 | 14.48 | 17.52 | |
| Naamplaat Makita | ||||
| 067 | 862449-0 | 2.71 | 3.28 | |
| Koolborstel Set Cb-419 A | ||||
| 068* | 195015-1 | 4.45 | 5.38 | |
| Naamplaat Hr1830 Serienr. | ||||
| 069 | 814928-4 | 2.71 | 3.28 | |
| Condensator 5704R 0,22Uf P | ||||
| 070 | 645190-8 | 2.36 | 2.86 | |
| Netsnoer 2X1.50 4.0Mtr A | ||||
| 071 | 695123-3 | 21.08 | 25.51 | |
| Kabeltule 10-110 | ||||
| 072 | 682566-8 | 1.18 | 1.43 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 073 | 638236-7 | |||
| Schakelaar Hr1830F | ||||
| 074 | 650570-5 | 19.17 | 23.20 | |
| Klemstrip 9555Nb/Bo3711 A | ||||
| 075 | 687124-5 | 0.83 | 1.00 | |
| Tapschroef 4X18 A | ||||
| 076 | 265A48-7 | 0.83 | 1.00 | |
| Aansluiting Motor Hp2071F | ||||
| 077 | 686038-5 | 0.83 | 1.00 | |
| Handgreepdeksel Hr1830F | ||||
| 078 | 419197-8 | 9.24 | 11.18 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 079 | 265999-8 | |||
