Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita HR2413'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

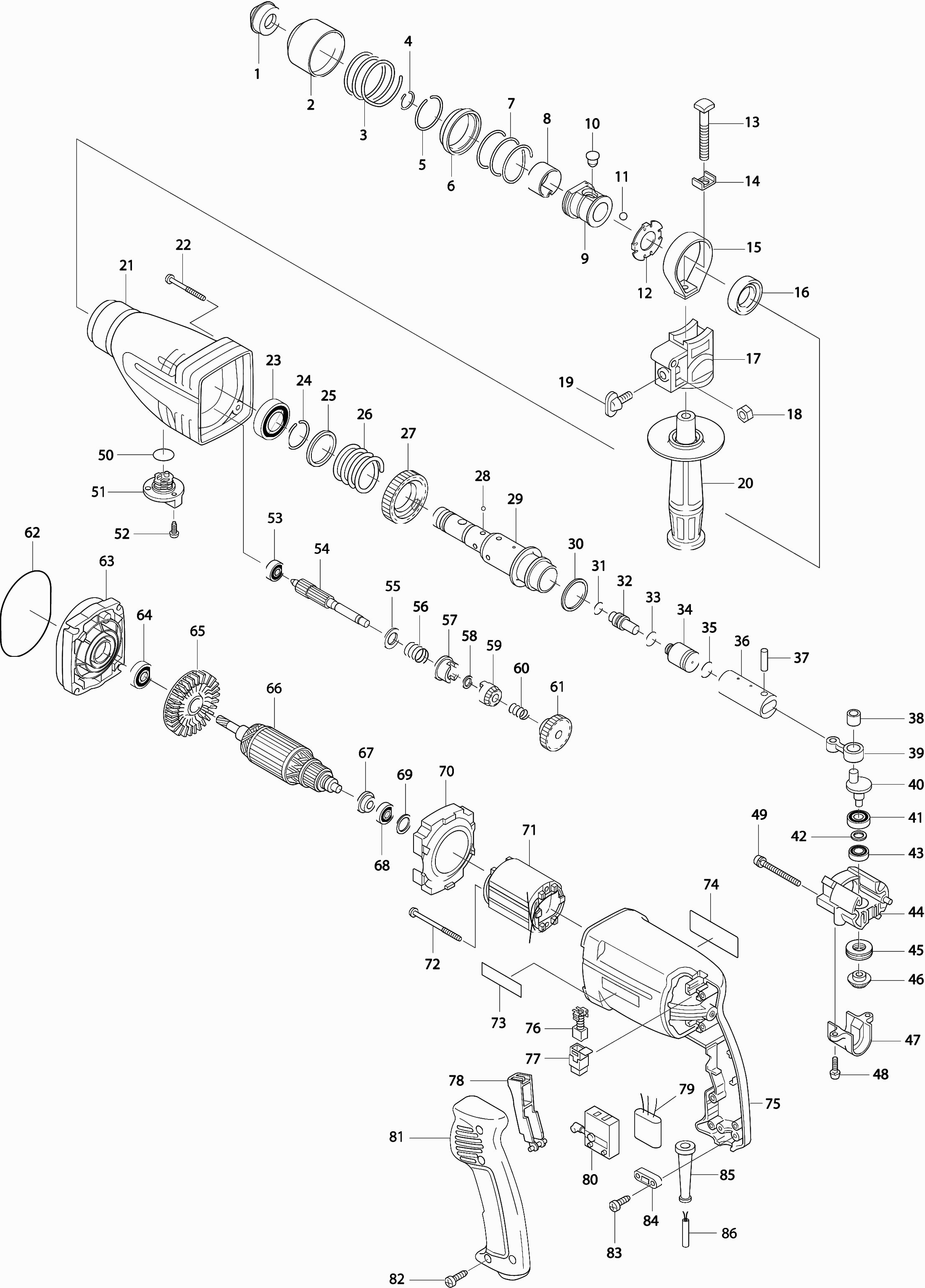

Tekeningen van de Makita HR2413
Onderdelen lijst van de Makita HR2413
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Afdekkap 31 druk | ||||
| 001 | 286265-0 | 0.83 | 1.00 | |
| Boorhouderkap druk | ||||
| 002 | 416410-5 | 1.72 | 2.08 | |
| Drukveer 38 | ||||
| 003 | 233203-3 | 1.01 | 1.22 | |
| Borgveer 16 | ||||
| 004 | 231979-6 | 0.83 | 1.00 | |
| Borgring 30,5 | ||||
| 005 | 231936-4 | 0.83 | 1.00 | |
| Veergeleider | ||||
| 006 | 323819-3 | 2.80 | 3.39 | |
| Drukveer 35 nieuw | ||||
| 007 | 233234-2 | 0.83 | 1.00 | |
| Bladveer 26 nieuw | ||||
| 008 | 232190-3 | 1.72 | 2.08 | |
| Inspanring | ||||
| 009 | 323820-8 | 11.19 | 13.54 | |
| Pen 8 | ||||
| 010 | 256447-8 | 1.72 | 2.08 | |
| Stalen bal 7.0 | ||||
| 011 | 216022-2 | 0.83 | 1.00 | |
| Geleidering nieuw | ||||
| 012 | 344690-2 | 0.83 | 1.00 | |
| Bout 8x60 | ||||
| 013 | 266092-1 | 1.06 | 1.28 | |
| Vierkante Plaat Hr2010 * | ||||
| 014 | 267719-6 | 0.83 | 1.00 | |
| Handgreep compleet | ||||
| 015 | 135344-0 | 4.72 | 5.71 | |
| Oliekeerring 20 | ||||
| 016 | 213313-2 | 7.44 | 9.00 | |
| Handgreep compleet | ||||
| 017 | 135344-0 | 4.72 | 5.71 | |
| Zeskant moer M5 | ||||
| 018 | 931202-6 | 0.83 | 1.00 | |
| Vleugelbout Hr2410 | ||||
| 019 | 265720-5 | 1.43 | 1.73 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 020 | 152521-9 | |||
| Tandwielhuis Hr2410 Druk * | ||||
| 021 | 150965-7 | 11.68 | 14.13 | |
| Tapschroef 4x45 | ||||
| 022 | 266069-6 | 0.83 | 1.00 | |
| Kogellager 6904 | ||||
| 023 | 211323-3 | 8.46 | 10.24 | |
| Borgring 26 | ||||
| 024 | 231962-3 | 0.83 | 1.00 | |
| Ring 29 | ||||
| 025 | 267132-8 | 2.08 | 2.52 | |
| Drukveer 29 | ||||
| 026 | 233109-5 | 1.72 | 2.08 | |
| Tandwiel 48 Hr2410 * | ||||
| 027 | 226290-9 | 12.95 | 15.67 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 028 | 216011-7 | |||
| Boorhouder | ||||
| 029 | 323822-4 | 80.00 | 96.80 | |
| Ring 27 | ||||
| 030 | 267129-7 | 0.83 | 1.00 | |
| O-Ring 10 (1,7Mm) | ||||
| 031 | 213063-9 | 2.80 | 3.39 | |
| Slagstuk Hr2410 Nieuw | ||||
| 032 | 323818-5 | 3.55 | 4.30 | |
| O-ring 11 (3,5mm) | ||||
| 033 | 213117-2 | 1.43 | 1.73 | |
| Zuiger Hr2410 * | ||||
| 034 | 322740-3 | 6.58 | 7.96 | |
| O-Ring 16mm DTW181 | ||||
| 035 | 213882-3 | 0.83 | 1.00 | |
| Cilinder | ||||
| 036 | 331446-2 | 10.85 | 13.13 | |
| Pen 6 | ||||
| 037 | 256099-5 | 1.43 | 1.73 | |
| Naaldlager 810 | ||||
| 038 | 212043-2 | 2.80 | 3.39 | |
| Drijfstang | ||||
| 039 | 331447-0 | 5.88 | 7.11 | |
| Krukas Hr2410 * | ||||
| 040 | 322741-1 | 3.22 | 3.90 | |
| Kogellager 699 DWT310 | ||||
| 041 | 211082-9 | 5.22 | 6.32 | |
| Ring 9 | ||||
| 042 | 267130-2 | 0.83 | 1.00 | |
| Kogellager 689zz | ||||
| 043 | 211099-2 | 6.58 | 7.96 | |
| Krukashuis | ||||
| 044 | 159761-0 | 12.55 | 15.19 | |
| Druknaaldlager 1224 * | ||||
| 045 | 212110-3 | 10.81 | 13.08 | |
| Tandwiel 12 | ||||
| 046 | 226726-8 | 11.68 | 14.13 | |
| Tandwieldeksel Hr2410 * | ||||
| 047 | 415630-8 | 1.21 | 1.46 | |
| Schroef 4X16 A | ||||
| 048 | 911526-6 | 0.83 | 1.00 | |
| Schroef 4X50 * | ||||
| 049 | 911576-1 | 4.57 | 5.53 | |
| O-ring 17 | ||||
| 050 | 213261-5 | 1.43 | 1.73 | |
| Verstelknop | ||||
| 051 | 152471-8 | 2.93 | 3.55 | |
| Kruiskop Schroef M4 Hr2400 * | ||||
| 052 | 251392-2 | 0.83 | 1.00 | |
| Kogellager 606Zz A | ||||
| 053 | 210137-7 | 1.01 | 1.22 | |
| Tandwiel 10 Hr2410 * | ||||
| 054 | 226293-3 | 17.53 | 21.21 | |
| Sluitring 12 | ||||
| 055 | 253744-3 | 0.83 | 1.00 | |
| Drukveer 12 | ||||
| 056 | 233089-5 | 0.83 | 1.00 | |
| Koppelingsplaat | ||||
| 057 | 322743-7 | 11.68 | 14.13 | |
| Ring 8 * | ||||
| 058 | 267131-0 | 0.83 | 1.00 | |
| Tandwiel 14 | ||||
| 059 | 226725-0 | 102.31 | 123.80 | |
| Drukveer 8 | ||||
| 060 | 233110-0 | 0.83 | 1.00 | |
| Tandwiel 31 Hr2410 * | ||||
| 061 | 226434-1 | 10.81 | 13.08 | |
| O-ring 67 | ||||
| 062 | 213720-9 | 1.72 | 2.08 | |
| Lagerhuis Hr2410 * | ||||
| 063 | 159760-2 | 22.40 | 27.10 | |
| Kogellager 609 | ||||
| 064 | 211051-0 | 9.52 | 11.52 | |
| Waaier 60 | ||||
| 065 | 241883-1 | 3.22 | 3.90 | |
| Anker | ||||
| 066 | 517403-6 | 26.11 | 31.59 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 067 | 681600-1 | |||
| Kogellager 607llb | ||||
| 068 | 211021-9 | 4.58 | 5.54 | |
| Sluitring 14 | ||||
| 069 | 253842-3 | 0.83 | 1.00 | |
| Tussenplaat Hr2410 * | ||||
| 070 | 415628-5 | 1.80 | 2.18 | |
| Veld Hr2413 * | ||||
| 071 | 593313-1 | 12.58 | 15.22 | |
| Tapschroef Pt4X60 * | ||||
| 072 | 266052-3 | 0.83 | 1.00 | |
| Label Makita | ||||
| 073 | 819063-3 | 2.80 | 3.39 | |
| Naamplaat | ||||
| 074 | 851598-8 | 2.80 | 3.39 | |
| Motorhuis | ||||
| 075 | 416970-7 | 12.58 | 15.22 | |
| Koolborstel set Cb-419 | ||||
| 076 | 195015-1 | 5.20 | 6.29 | |
| Koolborstelhouder | ||||
| 077 | 643923-5 | 1.21 | 1.46 | |
| Schakelaarhandel | ||||
| 078 | 415629-3 | 2.16 | 2.61 | |
| Condensator | ||||
| 079 | 645253-0 | 4.58 | 5.54 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 080 | 651974-4 | |||
| Handvatdeksel Hr2410 * | ||||
| 081 | 415627-7 | 9.52 | 11.52 | |
| Tapschroef Pt4x20 | ||||
| 082 | 266045-0 | 0.83 | 1.00 | |
| Tapschroef 4x18 | ||||
| 083 | 265A48-7 | 0.90 | 1.09 | |
| Klemstrip | ||||
| 084 | 687124-5 | 0.83 | 1.00 | |
| Kabeltule 9.3-85 | ||||
| 085 | 682516-3 | 1.01 | 1.22 | |
| Netsnoer 2x1.50 4.0mtr | ||||
| 086 | 695123-3 | 21.70 | 26.26 | |
