Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita HR2432'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

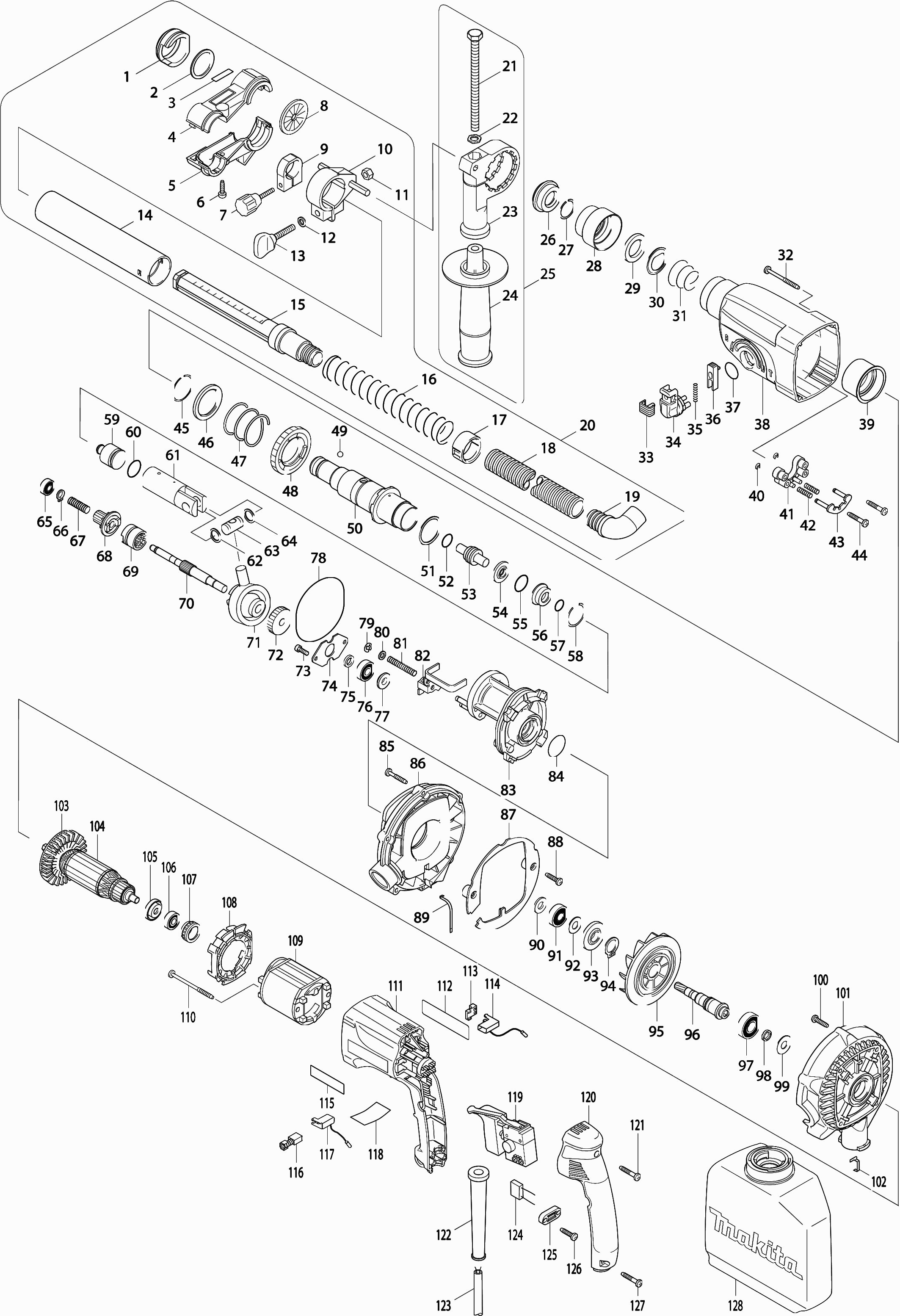

Tekeningen van de Makita HR2432
Onderdelen lijst van de Makita HR2432
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Pasring Hr2432 | ||||
001* | 421396-0 | 1.67 | 2.02 | |
Sluitring 28 193472-7 | ||||
002 | 267091-6 | 2.02 | 2.44 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
003 | 819071-4 | |||
Stofopvanger R 193472-7 | ||||
004 | 414799-5 | 8.27 | 10.01 | |
Stofopvanger L 193472-7 | ||||
005 | 414800-6 | 9.26 | 11.20 | |
Tapschroef 4X16 * | ||||
006 | 265926-5 | 0.83 | 1.00 | |
Vleugelbout M4X24 | ||||
007 | 265706-9 | 2.71 | 3.28 | |
Afdichtring 193472-7 | ||||
008 | 421384-7 | 2.02 | 2.44 | |
Aanslagring 193472-7 | ||||
009 | 414795-3 | 5.71 | 6.91 | |
Buishouder 193472-7 | ||||
010 | 417156-6 | 8.21 | 9.93 | |
Zeskantmoer M6 | ||||
011 | 931302-2 | 0.83 | 1.00 | |
Sluitring 6X12Mm A | ||||
012 | 941151-9 | 0.83 | 1.00 | |
Vleugelbout M6X30 | ||||
013 | 265705-1 | 1.39 | 1.68 | |
Geleide Buis 193472-7 | ||||
014 | 414797-9 | 27.90 | 33.76 | |
Tussen Piijp 193472-7 A | ||||
015 | 414796-1 | 7.22 | 8.74 | |
Drukveer 25 193472-7 | ||||
016 | 233015-4 | 2.36 | 2.86 | |
Veeraanslag 193472-5 | ||||
017 | 414794-5 | 5.71 | 6.91 | |
Stofafzuigslang 193472-7 | ||||
018 | 414898-3 | 3.12 | 3.78 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
019 | 417153-2 | |||
Stofafzuiging Cpl Hr2432 | ||||
020 | 122709-5 | 48.40 | 58.56 | |
Zeskantbout M8X120Mm A | ||||
021 | 265583-9 | 1.18 | 1.43 | |
Sluitring Zeskant Hp2051/F | ||||
022 | 345280-4 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
023* | 417630-4 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
024 | 152521-9 | |||
Zijhandgreep boormachine/combihamer | ||||
025 | 136603-5 | 4.00 | 4.84 | |
Rubber Stofkap 35 Hr2440/50 | ||||
026* | 286263-4 | 0.98 | 1.19 | |
Borgring 19 Hr2440/50 A | ||||
027 | 233940-9 | 0.98 | 1.19 | |
Boorhouderkap Hr2440/50 | ||||
028* | 417629-9 | 0.83 | 1.00 | |
Ring 21 Hr2440/50 | ||||
029* | 257241-1 | 1.18 | 1.43 | |
Geleidering Hr2440/50 | ||||
030 | 345187-4 | 0.83 | 1.00 | |
Drukveer 21-29 Hr2440/50 | ||||
031* | 233916-6 | 0.83 | 1.00 | |
Tapschroef 4X45 | ||||
032 | 266069-6 | 0.83 | 1.00 | |
Afdekkap Hr2450 | ||||
033 | 417794-4 | 0.83 | 1.00 | |
Verstelknop Hr2450 | ||||
034 | 162229-7 | 2.02 | 2.44 | |
Drukveer 3 Hr2450 | ||||
035 | 233341-1 | 0.83 | 1.00 | |
Blokkeerknop Hr2450 | ||||
036 | 417795-2 | 0.83 | 1.00 | |
O-Ring 17 Hr2440/50 | ||||
037 | 213278-8 | 0.83 | 1.00 | |
Tandwielhuis Hr2450 | ||||
038 | 183441-6 | 14.48 | 17.52 | |
Naaldlager Hr2440/50 | ||||
039 | 153290-5 | 6.38 | 7.72 | |
Stopring E-3 A | ||||
040 | 961017-7 | 0.83 | 1.00 | |
Geleide Basis Hr2450 | ||||
041 | 417796-0 | 0.83 | 1.00 | |
Drukveer 4 Hr2450 Zwart | ||||
042 | 233344-5 | 0.83 | 1.00 | |
Blokkeerplaat Hr2450 | ||||
043 | 163430-7 | 1.39 | 1.68 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
044 | 265999-8 | |||
Veerring 28 Hr2440/50 | ||||
045 | 233918-2 | 0.83 | 1.00 | |
Sluitring 30Mm Hr2440/50 | ||||
046 | 267228-5 | 0.98 | 1.19 | |
Drukveer 31 Hr2440/50 | ||||
047 | 233328-3 | 1.18 | 1.43 | |
Tandwiel 51 Hr2450 | ||||
048 | 227028-5 | 12.80 | 15.49 | |
Stalen Kogel 7.0 Hr2400 | ||||
049 | 216022-2 | 0.83 | 1.00 | |
Beitelhouder Hr2450 | ||||
050 | 153365-0 | 20.15 | 24.38 | |
Sluitring 28Mm Hr2440/50 | ||||
051 | 267229-3 | 0.83 | 1.00 | |
O-Ring 12 Hr2440/50 | ||||
052 | 213128-7 | 0.83 | 1.00 | |
Slagstuk Hr2440/50 A | ||||
053 | 324396-8 | 10.50 | 12.70 | |
Ring 9 Hr2440/50 | ||||
054 | 324218-2 | 4.45 | 5.38 | |
0-Ring 15 Hr2440/50 | ||||
055 | 213232-2 | 1.67 | 2.02 | |
O-Ring Huis Hr2440/50 | ||||
056 | 324216-6 | 5.06 | 6.12 | |
O-Ring 9 Hr2440/50 | ||||
057 | 213073-6 | 0.83 | 1.00 | |
Veerring 28 Hr2440/50 | ||||
058 | 233917-4 | 0.83 | 1.00 | |
Slagstuk Hr2440/50 | ||||
059 | 324214-0 | 3.12 | 3.78 | |
O-Ring 16 Hk0500 | ||||
060 | 213227-5 | 1.18 | 1.43 | |
Zuiger Cilinder Hr2450 | ||||
061 | 331632-5 | 20.64 | 24.97 | |
Sluitring 12 Bhr240/241 | ||||
062 | 267104-3 | 0.83 | 1.00 | |
Zuigerpen Hr2440/50 A | ||||
063 | 324215-8 | 2.02 | 2.44 | |
Sluitring 12 Bhr240/241 | ||||
064 | 267104-3 | 0.83 | 1.00 | |
Kogellager 606Zz A | ||||
065* | 210137-7 | 0.98 | 1.19 | |
Borgring S-7 | ||||
066 | 961003-8 | 0.83 | 1.00 | |
Drukveer 7 Hr2450 | ||||
067 | 233343-7 | 0.83 | 1.00 | |
Tandwiel 10 Bhr200 | ||||
068 | 226399-7 | 16.35 | 19.78 | |
Koppelingskom Hr2450 A | ||||
069 | 331993-3 | 12.80 | 15.49 | |
Tandwielas Hr2450 | ||||
070 | 324248-3 | 9.67 | 11.70 | |
Schommellager 10 Bhr200 A | ||||
071 | 219014-0 | 44.96 | 54.40 | |
Tandwiel 26 Hr2440/50 | ||||
072 | 226550-9 | 6.70 | 8.11 | |
Zeskantbout M4X12 Hr2440/50 | ||||
073 | 266273-7 | 0.83 | 1.00 | |
Lagerborging Hr2440/50 | ||||
074 | 345179-3 | 0.83 | 1.00 | |
Sluitring 8Mm | ||||
075 | 267234-0 | 0.83 | 1.00 | |
Kogellager 608Zz A | ||||
076 | 210046-0 | 0.83 | 1.00 | |
Ring 8 Bhr243 | ||||
077 | 324212-4 | 4.45 | 5.38 | |
O-Ring 68 Hr2440/50 | ||||
078 | 213725-9 | 1.18 | 1.43 | |
Stopring E-4 | ||||
079 | 961011-9 | 0.83 | 1.00 | |
Sluitring 5 DCU180 P | ||||
080 | 941102-2 | 0.83 | 1.00 | |
Drukveer 6 Hr2450 | ||||
081 | 233342-9 | 0.83 | 1.00 | |
Wisselplaat Hr2450 | ||||
082 | 345363-0 | 1.39 | 1.68 | |
Binnenhuis Hr2450 A | ||||
083 | 153687-8 | 11.34 | 13.72 | |
O-Ring 24 Hr2440/50 A | ||||
084 | 213380-7 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
085 | 265999-8 | |||
Waaierhuis A Hr2432 | ||||
086 | 418807-4 | 12.22 | 14.79 | |
Stofplaat Hr2432 | ||||
087 | 418809-0 | 3.97 | 4.80 | |
Tapschroef 4X18 A | ||||
088 | 265A48-7 | 0.83 | 1.00 | |
Aardingsplaat A Hr2432 | ||||
089 | 345483-0 | 0.83 | 1.00 | |
Platte Ring 9 Hr2450Ft | ||||
090 | 267271-4 | 0.83 | 1.00 | |
Kogellager 609Llu | ||||
091 | 210060-6 | 4.45 | 5.38 | |
Sluitring 9 | ||||
092 | 267231-6 | 0.83 | 1.00 | |
Stofgeleiding Hr2432 | ||||
093 | 324500-9 | 1.67 | 2.02 | |
Borgring S-15 | ||||
094 | 961055-9 | 0.83 | 1.00 | |
Waaier 81 Hr2432 | ||||
095 | 241668-5 | 15.60 | 18.88 | |
Tandwiel 5 Hr2432 A | ||||
096 | 226619-9 | 12.22 | 14.79 | |
Kogellager 6001DW P | ||||
097 | 211131-2 | 9.24 | 11.18 | |
Kunststof Ring 8 Hr2432* | ||||
098 | 262115-3 | 0.83 | 1.00 | |
Sluitring 9 | ||||
099 | 253741-9 | 0.83 | 1.00 | |
Tapschroef 4X18 A | ||||
100 | 265A48-7 | 0.83 | 1.00 | |
Waaierhuis B Hr2432 | ||||
101 | 418808-2 | 12.22 | 14.79 | |
Aardingsplaat B Hr2432 * | ||||
102 | 345484-8 | 0.83 | 1.00 | |
Waaier 60 Hr2440/50 A | ||||
103 | 240084-8 | 1.39 | 1.68 | |
Anker Hr2432 * | ||||
104 | 515674-9 | 20.15 | 24.38 | |
Tandwiel 5 Hr2432 A | ||||
104A | 226619-9 | 12.22 | 14.79 | |
Ring 8 Hr2432 | ||||
104B | 257273-8 | 21.23 | 25.69 | |
Isolatiering 9521Nb-9522Nb A | ||||
105 | 681636-0 | 1.18 | 1.43 | |
Kogellager 607Llb A | ||||
106 | 211021-9 | 4.45 | 5.38 | |
Rubber Ring 9521Nb-9522Nb | ||||
107 | 421494-0 | 3.96 | 4.79 | |
Tussenplaat Hr2440/50 A | ||||
108 | 419201-3 | 0.83 | 1.00 | |
Veld 220-240V Hr2440/50 | ||||
109 | 633488-5 | 12.22 | 14.79 | |
Tapschroef Pt4X60 * | ||||
110 | 266052-3 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
111 | 183409-2 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
112 | 861193-6 | |||
Afstandstuk Hr2440/50 | ||||
113 | 689111-0 | 0.83 | 1.00 | |
Koolborstelhouder Hr2440/50 | ||||
114 | 643988-7 | 3.12 | 3.78 | |
Label Makita | ||||
115 | 819063-3 | 2.71 | 3.28 | |
Koolborstel Set Cb-419 A | ||||
116 | 195015-1 | 4.45 | 5.38 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
116A | 233194-8 | |||
Koolborstelhouder Hr2440/50 | ||||
117 | 643989-5 | 3.12 | 3.78 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
118 | 815991-0 | |||
Schakelaar Hr2440/50 | ||||
119 | 650508-0 | 30.70 | 37.15 | |
Handgreepdeksel Hr2440/50 * | ||||
120 | 153284-0 | 11.34 | 13.72 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
121 | 265999-8 | |||
Kabeltule 10-110 | ||||
122 | 682566-8 | 1.18 | 1.43 | |
Netsnoer 2X1.50 4.0Mtr A | ||||
123 | 695123-3 | 21.08 | 25.51 | |
Condensator Voor 9541/9542 A | ||||
124 | 645253-0 | 4.45 | 5.38 | |
Klemstrip 9555Nb/Bo3711 A | ||||
125 | 687124-5 | 0.83 | 1.00 | |
Tapschroef 4X18 A | ||||
126 | 265A48-7 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
127 | 265999-8 | |||
Linnen stofzak combihamer | ||||
128 | 122708-7 | 16.00 | 19.36 | |
Sluitstrip voor linnen stofzak | ||||
128A | 410602-8 | 2.00 | 2.42 | |
Mont. ring Tbv Stofzak Hr2432* | ||||
128B | 417154-0 | 0.83 | 1.00 |
