Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita HR2450'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

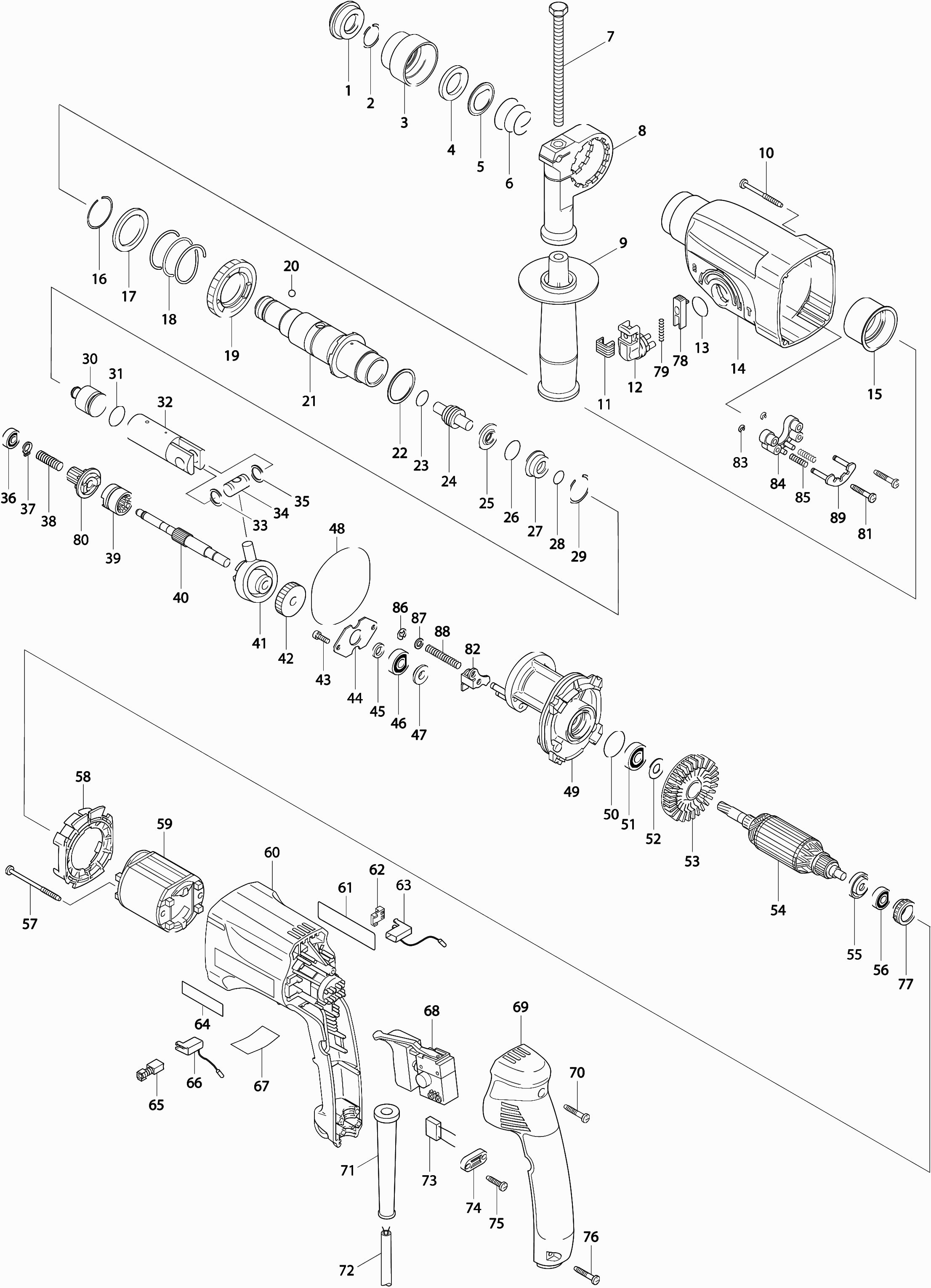

Tekeningen van de Makita HR2450
Onderdelen lijst van de Makita HR2450
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Rubber stofkap 35 | ||||
| 001* | 286263-4 | 1.01 | 1.22 | |
| Borgring 19 | ||||
| 002 | 233940-9 | 1.01 | 1.22 | |
| Boorhouderkap | ||||
| 003 | 417629-9 | 0.83 | 1.00 | |
| Ring 21 | ||||
| 004 | 257241-1 | 1.21 | 1.46 | |
| Geleidering | ||||
| 005 | 345187-4 | 0.83 | 1.00 | |
| Drukveer 21-29 | ||||
| 006 | 233916-6 | 0.83 | 1.00 | |
| Zeskant bout 8x120 | ||||
| 007 | 265583-9 | 1.21 | 1.46 | |
| Handgreep compleet | ||||
| 009 | 135302-6 | 3.95 | 4.78 | |
| Tapschroef 4x45 | ||||
| 010 | 266069-6 | 0.83 | 1.00 | |
| Afdekkap | ||||
| 011 | 417794-4 | 0.83 | 1.00 | |
| Verstelknop | ||||
| 012 | 162229-7 | 2.08 | 2.52 | |
| O-ring 17 | ||||
| 013 | 213278-8 | 0.83 | 1.00 | |
| Tandwielhuis | ||||
| 014 | 183441-6 | 14.90 | 18.03 | |
| Naaldlager | ||||
| 015 | 153290-5 | 6.58 | 7.96 | |
| Veerring 28 Hr2440/50 | ||||
| 016 | 233918-2 | 0.83 | 1.00 | |
| Sluitring 30Mm Hr2440/50 | ||||
| 017 | 267228-5 | 1.01 | 1.22 | |
| Drukveer 31 Hr2440/50 | ||||
| 018 | 233328-3 | 1.21 | 1.46 | |
| Tandwiel 51 | ||||
| 019 | 227028-5 | 13.19 | 15.96 | |
| Stalen bal 7.0 | ||||
| 020 | 216022-2 | 0.83 | 1.00 | |
| Beitelhouder | ||||
| 021 | 153365-0 | 20.76 | 25.12 | |
| Sluitring 28 | ||||
| 022 | 267229-3 | 0.83 | 1.00 | |
| O-ring 12 | ||||
| 023* | 213128-7 | 0.83 | 1.00 | |
| Slagstuk | ||||
| 024 | 324396-8 | 10.81 | 13.08 | |
| Ring 9 | ||||
| 025 | 324218-2 | 4.58 | 5.54 | |
| O-ring 15 | ||||
| 026* | 213232-2 | 1.72 | 2.08 | |
| O-ring huis | ||||
| 027 | 324216-6 | 5.22 | 6.32 | |
| O-ring 9 | ||||
| 028* | 213073-6 | 0.83 | 1.00 | |
| Veerring 28 | ||||
| 029* | 233917-4 | 0.83 | 1.00 | |
| Slagstuk | ||||
| 030 | 324214-0 | 3.22 | 3.90 | |
| O-ring 16 | ||||
| 031* | 213227-5 | 1.21 | 1.46 | |
| Zuiger cilinder | ||||
| 032 | 331632-5 | 16.84 | 20.38 | |
| Sluitring 12 | ||||
| 033 | 267104-3 | 0.83 | 1.00 | |
| Zuigerpen | ||||
| 034 | 324215-8 | 2.08 | 2.52 | |
| Sluitring 12 | ||||
| 035 | 267104-3 | 0.83 | 1.00 | |
| Kogellager 606Zz A | ||||
| 036 | 210137-7 | 1.01 | 1.22 | |
| Borgring S-7 | ||||
| 037 | 961003-8 | 0.83 | 1.00 | |
| Drukveer 7 | ||||
| 038 | 233343-7 | 0.83 | 1.00 | |
| Koppelingskom | ||||
| 039 | 331993-3 | 13.19 | 15.96 | |
| Tandwielas | ||||
| 040 | 324248-3 | 9.96 | 12.05 | |
| Schommellager 10 Bhr200 A | ||||
| 041 | 219014-0 | 46.31 | 56.04 | |
| Tandwiel 26 | ||||
| 042 | 226550-9 | 6.90 | 8.35 | |
| Zeskant bout 4x12 | ||||
| 043 | 266273-7 | 0.83 | 1.00 | |
| Lagerborging | ||||
| 044 | 345179-3 | 0.83 | 1.00 | |
| Sluitring 8 | ||||
| 045 | 267234-0 | 0.83 | 1.00 | |
| Kogellager 608Zz A | ||||
| 046 | 210046-0 | 0.83 | 1.00 | |
| Ring 8 | ||||
| 047 | 324212-4 | 4.58 | 5.54 | |
| O-ring 68 | ||||
| 048 | 213725-9 | 1.21 | 1.46 | |
| Binnenhuis | ||||
| 049 | 153687-8 | 11.68 | 14.13 | |
| O-ring 24 | ||||
| 050 | 213380-7 | 0.83 | 1.00 | |
| Kogellager 609llu | ||||
| 051 | 210060-6 | 4.58 | 5.54 | |
| Sluitring 9 | ||||
| 052 | 267231-6 | 0.83 | 1.00 | |
| Waaier 60 Hr2440/50 A | ||||
| 053 | 240084-8 | 1.43 | 1.73 | |
| Anker | ||||
| 054 | 515668-4 | 23.75 | 28.74 | |
| Isolatiering | ||||
| 055 | 681636-0 | 1.21 | 1.46 | |
| Kogellager 607llb | ||||
| 056 | 211021-9 | 4.58 | 5.54 | |
| Tapschroef Pt4X60 * | ||||
| 057 | 266052-3 | 0.83 | 1.00 | |
| Tussenplaat | ||||
| 058 | 419201-3 | 0.83 | 1.00 | |
| Veld | ||||
| 059 | 633488-5 | 12.58 | 15.22 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 060 | 183409-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 061 | 853822-5 | |||
| Afstandstuk | ||||
| 062 | 689111-0 | 0.83 | 1.00 | |
| Koolborstelhouder | ||||
| 063 | 643988-7 | 3.22 | 3.90 | |
| Label Makita | ||||
| 064 | 819063-3 | 2.80 | 3.39 | |
| Koolborstel set Cb-419 | ||||
| 065* | 195015-1 | 5.20 | 6.29 | |
| Drukveer 4 | ||||
| 065A | 233173-6 | 0.83 | 1.00 | |
| Koolborstelhouder | ||||
| 066 | 643989-5 | 3.22 | 3.90 | |
| Schakelaar | ||||
| 068 | 650508-0 | 31.62 | 38.26 | |
| Drukveer 2 | ||||
| 068A | 233025-1 | 0.83 | 1.00 | |
| Handgreepdeksel | ||||
| 069 | 153284-0 | 11.68 | 14.13 | |
| Rubber pen 4 | ||||
| 069A | 263002-9 | 0.83 | 1.00 | |
| Tapschroef 4x25 | ||||
| 070 | 265999-8 | 0.83 | 1.00 | |
| Kabeltule 10 | ||||
| 071 | 682566-8 | 1.21 | 1.46 | |
| Netsnoer 2x1.50 4.0mtr | ||||
| 072 | 695123-3 | 21.70 | 26.26 | |
| Condensator | ||||
| 073 | 645253-0 | 4.58 | 5.54 | |
| Klemstrip | ||||
| 074 | 687124-5 | 0.83 | 1.00 | |
| Tapschroef 4x18 | ||||
| 075 | 265A48-7 | 0.90 | 1.09 | |
| Tapschroef 4x25 | ||||
| 076 | 265999-8 | 0.83 | 1.00 | |
| Rubber ring 19 | ||||
| 077 | 421494-0 | 4.08 | 4.94 | |
| Blokkeerknop | ||||
| 078 | 417795-2 | 0.83 | 1.00 | |
| Drukveer 3 | ||||
| 079 | 233341-1 | 0.83 | 1.00 | |
| Tandwiel 10 | ||||
| 080 | 226399-7 | 16.84 | 20.38 | |
| Tapschroef 4x25 | ||||
| 081 | 265999-8 | 0.83 | 1.00 | |
| Wisselplaat | ||||
| 082 | 345363-0 | 1.43 | 1.73 | |
| Stopring E-3 | ||||
| 083 | 961017-7 | 0.83 | 1.00 | |
| Geleide Basis Hr2450 | ||||
| 084 | 417796-0 | 0.83 | 1.00 | |
| Drukveer 4 Hr2450 Zwart | ||||
| 085 | 233344-5 | 0.83 | 1.00 | |
| Stopring E-4 | ||||
| 086 | 961011-9 | 0.83 | 1.00 | |
| Sluitring 5 | ||||
| 087 | 941102-2 | 0.83 | 1.00 | |
| Drukveer 6 | ||||
| 088 | 233342-9 | 0.83 | 1.00 | |
| Blokkeerplaat | ||||
| 089 | 163430-7 | 1.43 | 1.73 | |
