Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita HR2460'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita HR2460

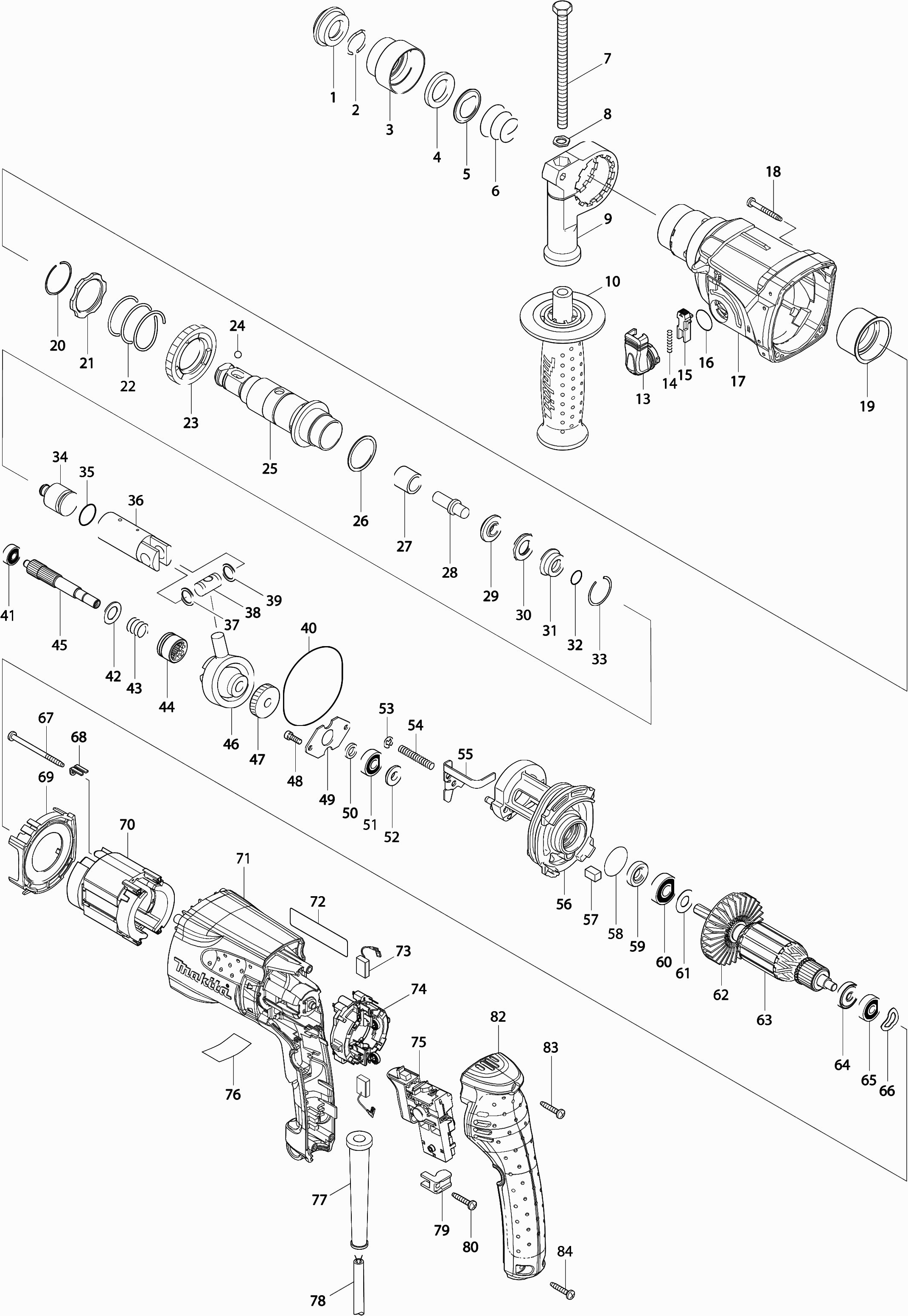

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Makita HR2460

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Rubber stofkap 35
001* 286263-4 1.01 1.22
Borgring 19
002 233940-9 1.01 1.22
Boorhouderkap
003 417629-9 0.83 1.00
Ring 21
004 257241-1 1.21 1.46
Geleidering
005 345187-4 0.83 1.00
Drukveer 21-29
006 233916-6 0.83 1.00
Zeskant bout 8x120
007 265583-9 1.21 1.46
Sluitring
008 345280-4 0.83 1.00
Handgreep compleet
009 135302-6 3.95 4.78
Handgreep
010 158057-6 9.52 11.52
Moer M8
010C 931402-8 0.83 1.00
Verstelknop Hr2230
013 162244-1 0.83 1.00
Drukveer 3x28mm
014 234264-6 0.83 1.00
Blokkeerknop
015 419192-8 0.83 1.00
O-ring 17
016 213278-8 0.83 1.00
Tandwielhuis cpl
017 158305-3 12.58 15.22
Keerring 25
017C 213345-9 1.43 1.73
Schroef 4x35
018 266351-3 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
018-1 265B69-5
Naaldlager
019 153290-5 6.58 7.96
Veerring 28 Hr2440/50
020 233918-2 0.83 1.00
Revet 30 Hr2230
021 267805-3 0.83 1.00
Drukveer 31 Hr2440/50
022 233328-3 1.21 1.46
Tandwiel 51 Hr2440
023 227019-6 8.46 10.24
Stalen bal 7.0
024* 216022-2 0.83 1.00
Beitelhouder Cpl Hr2230/2460 A
025 135207-0 46.31 56.04
Sluitring 28
026 267229-3 0.83 1.00
Bus
027 331769-8 1.72 2.08
Slagstuk
028 324669-9 2.08 2.52
Ring 10
029 324402-9 1.43 1.73
Stootring
030 421955-0 1.21 1.46
O-ring huis
031 324216-6 5.22 6.32
O-ring 9
032* 213073-6 0.83 1.00
Veerring 28
033* 233917-4 0.83 1.00
Slaghamer
034 324733-6 2.08 2.52
O-ring 16
035* 213227-5 1.21 1.46
Zuiger cilinder
036 317517-9 14.23 17.22
Sluitring 12
037 267104-3 0.83 1.00
Zuigerpen
038 324215-8 2.08 2.52
Sluitring 12
039 267104-3 0.83 1.00
O-ring 63
040 213727-5 2.44 2.95
Kogellager 606Zz A
041 210137-7 1.01 1.22
Sluitring 12
042 267212-0 0.83 1.00
Drukveer 12
043 233347-9 0.83 1.00
Koppelingsplaat
044 331734-7 4.26 5.15
Tandwiel 10
045 227182-5 7.80 9.44
Schommellager 10 Bhr200 A
046 219014-0 46.31 56.04
Tandwiel
047 226656-3 3.83 4.63
Zeskant bout 4x12
048 266273-7 0.83 1.00
Lagerborging
049 345179-3 0.83 1.00
Sluitring 8
050 267234-0 0.83 1.00
Kogellager 608Zz A
051 210046-0 0.83 1.00
Ring 8
052 324212-4 4.58 5.54
Stopring E-4
053 961011-9 0.83 1.00
Drukveer 5
054 233388-5 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
055 345770-7
Lagerhuis
056 141575-1 13.19 15.96
Dempingsvilt
057 443126-9 0.83 1.00
O-ring 26
058 213407-3 1.21 1.46
Keerring 10
059 213077-8 3.65 4.42
Kogellager 6000ddw
060 211289-7 12.58 15.22
Sluitring 10
061 267213-8 0.83 1.00
Waaier 64
062 240092-9 1.43 1.73
Anker Hr2460
063 517984-0 28.73 34.76
Isolatiering
064 681652-2 0.83 1.00
Kogellager 627ddw
065 210045-2 3.22 3.90
Borgring 15 Hr2230 A
066 I55213 0.83 1.00
Tapschroef Pt4X60 *
067 266052-3 0.83 1.00
Borgplaat
068 344871-8 0.83 1.00
Tussenplaat
069 419716-0 0.83 1.00
Veld HR2460
070 621884-9 26.11 31.59
Motorhuis Hr2460
071 419731-4 9.96 12.05
Naamplaat
072 863521-1 2.93 3.55
Koolborstel set Cb-325
073* 194074-2 2.08 2.52
Koolborstelhouder
074 638500-6 9.52 11.52
Schakelaar
075 650588-6 16.07 19.44
Label serienummer
076 814958-5 2.80 3.39
Kabeltule 10
077 682566-8 1.21 1.46
Netsnoer 2x1.50 4.0mtr
078 695123-3 21.70 26.26
Klemstrip
079 687260-7 0.83 1.00
Tapschroef 4x22
080 266324-6 0.83 1.00
Motorhuisdeksel Hr2230
082 419717-8 5.46 6.61
Tapschroef 4x22
083 266324-6 0.83 1.00
Tapschroef 4x22
084 266324-6 0.83 1.00
