Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita HR2653'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita HR2653


Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

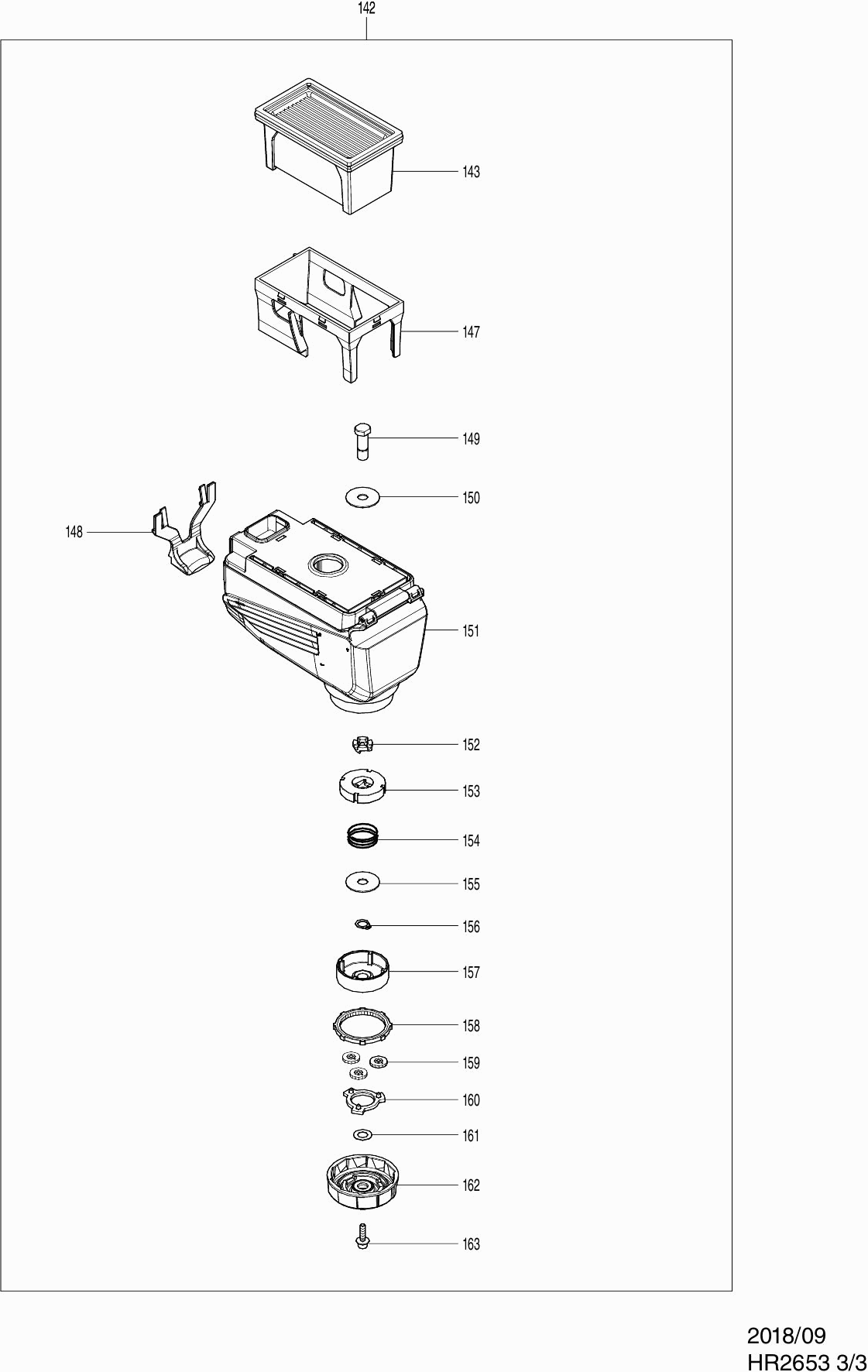

Onderdelen tekening 3
Klik voor vergroting

Onderdelen lijst van de Makita HR2653

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Rubber Stofkap 35 Hr2300
001 286288-8 0.83 1.00
Veerring 14 Hr2300
002 233989-9 0.83 1.00
Sluitrevet 16Mm Hr2631F
003 346834-0 0.83 1.00
Borgveer 15 Hr2300
004 233992-0 0.83 1.00
Sluitring 17 Hr2300 A
005 267114-0 0.83 1.00
Beitelblokkeerkap Hr2630/31 A
006 455393-4 0.83 1.00
Blokkeerring 21 Hr2300
007 325813-1 1.20 1.45
Geleidering Hr2300
008 346177-0 0.83 1.00
Drukveer 21-29 Hr2440/50
009 233916-6 0.83 1.00
Stalen Kogel 7.0 Hr2400
010 216022-2 0.83 1.00
Moerbout M8X90Mm
019 266745-2 0.83 1.00
Handgreepbeugel Bhr242
020 453129-5 2.71 3.28
Handgreep Hr2230 Rubber A
021 158057-6 9.24 11.18
Moer M8 Zwt
021C10 931402-8 0.83 1.00
Verstelknop Compleet Hr2650/61
022 161656-5 1.20 1.45
Drukveer 3X28Mm Hr1830F
023 234264-6 0.83 1.00
O-Ring 17 Hr2440/50
024 213278-8 0.83 1.00
Blokkeerknop Hr2650/61
025 457709-9 0.83 1.00
Tandwielhuis Hr2651/61 A
026 140D00-3 11.65 14.10
Keerring (Olie) 25 Hr2460
026C10 213636-8 3.96 4.79
Bus Hr2300
027 331890-3 2.71 3.28
Kogellager 6806Llu
028 211294-4 8.21 9.93
Geen informatie beschikbaar, niet bestelbaar
029 210028-2
Boor/Beitelhouder Hr2631F A
030 142972-4 21.08 25.51
Keerring 9 Hr2811 A
030C10 213344-1 3.96 4.79
Stalen Kogel 3 P
031 216019-1 0.83 1.00
Niet meer leverbaar, geen vervanging
032 332139-4
Niet meer leverbaar, geen vervanging
033 227360-7
Drukveer 31Mm Hr2300
034 234148-8 1.18 1.43
Sluitring 30 Hr2300
035 267153-0 0.83 1.00
Borgring Spiro30 Hr2300
036 257932-4 3.12 3.78
Sluitring 30 Hr2300
037 267153-0 0.83 1.00
Bus 9B Hr2601
038 325783-4 0.98 1.19
Slagstuk A Hr2300
039 325789-2 1.18 1.43
Revet 10 Hr2601
040 325792-3 1.18 1.43
Drukveer 20 Hr2601
041 234149-6 0.98 1.19
O-Ring Huis B Hr2601
042 325793-1 2.71 3.28
O-Ring 9 Hr2440/50
043 213073-6 0.83 1.00
Veerring 28 Hr2300
044 233979-2 0.83 1.00
Slaghamer Hr2300
045 325784-2 2.71 3.28
O-Ring 17.5
046 213258-4 2.02 2.44
Zuiger-Cilinder Hr2300
047 310345-1 8.21 9.93
Geleidingsplaat Bhr261Rde
048 346036-8 0.83 1.00
Zuigerpen Hr2440/50 A
049 324215-8 2.02 2.44
Drukveer 14 Bhr261Rde
050 234098-7 0.83 1.00
Sluitring 14 Hr2300
051 267447-3 0.83 1.00
Stopring Ext U6 Bhr242
052 257336-0 0.83 1.00
Sluitring 7 LF1000 A
053 267322-3 0.83 1.00
Tandwiel 10 Hr2630/31
054 227359-2 12.22 14.79
Koppelingsplaat DHR283
055 310678-4 5.06 6.12
Tandwielas Hr2631F
057 326448-1 5.06 6.12
Schommellager 10 Hr2630
058 219023-9 23.06 27.90
Ring 8 Mt870
059 257321-3 0.83 1.00
Inbusbout M4X16 A
060 266437-3 0.83 1.00
Lagerhuis Hr2300
061 310344-3 2.71 3.28
Kogellager 608Zz A
062 210046-0 0.83 1.00
Lagerborging Hr2300
063 285735-6 0.83 1.00
Tandwiel 26 Hr2300
064 227719-8 3.54 4.28
O-Ring 68
065 213728-3 0.98 1.19
Inbusbout M4X12Mm P
066 265353-6 0.83 1.00
Klemplaat Hr2601 *
067 346222-1 0.83 1.00
Binnenhuis Hr2601 A
068 141573-5 13.82 16.72
Gewichthouder Hr2601
069 346180-1 0.83 1.00
Pin 6 Ls1216Lb
070 256246-8 0.83 1.00
Balansgewicht Hr2651/61*
071 161655-7 4.45 5.38
Keerring 12Mm Hr3210Ft A
072 213678-2 5.06 6.12
O-Ring 26 A
073 213407-3 1.18 1.43
Bus 9 Hr2300
074 262569-4 0.83 1.00
Kogellager 629Llb A
075 210042-8 2.36 2.86
Sluitring 9
076 253733-8 0.83 1.00
Waaier 65 Hr2650/61
077 240182-8 5.70 6.90
Opvulplaat Hr2650/61
078 457711-2 1.18 1.43
Waaierhuis Hr2650/61
079 457710-4 2.71 3.28
Filterplaat Hr2650/61
080 457713-8 1.39 1.68
Bus 10 Hr2650/61
081 262184-4 0.83 1.00
Waaier 65 Hr2300
082 240121-8 0.83 1.00
Isolatiering Jr180D
083 681652-2 0.83 1.00
Kogellager 627Ddw A
084 210045-2 3.12 3.78
Anker Hr2650/51
085 515424-2 28.02 33.90
Geen informatie beschikbaar, niet bestelbaar
086 267804-5
Wisselplaat B Hr2650/61
087 347230-5 1.67 2.02
Drukveer 4 Hr23/2600
088 233360-7 0.83 1.00
Drukveer 35 Hr2631F
089 234343-0 0.83 1.00
Wisselplaat A Hr2650/61
090 347229-0 2.36 2.86
Blokkeerplaat Hr2650/61
091 347228-2 1.18 1.43
Tapschr 4x30mm DGA520 A
092 265B70-0 0.83 1.00
Tussenplaat Hr2300
093 451527-7 0.98 1.19
Veld Hr2650/51T
094 621874-2 21.34 25.82
Geen informatie beschikbaar, niet bestelbaar
095 819390-8
Naamplaat HR2653
096 855F87-1 2.71 3.28
Koolborstel Set Cb-325
097 194074-2 2.02 2.44
Geen informatie beschikbaar, niet bestelbaar
098 266334-3
Motorhuis Hr2600
099 451536-6 9.67 11.70
Met.Schroef Ck 3X12Mm Hr2300
100 266556-5 0.83 1.00
Koolborstelhouder Hr2650/51
101 632K38-9 6.38 7.72
Label serienr HR2653
102 855F89-7 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
103 819389-3
Geen informatie beschikbaar, niet bestelbaar
104 266326-2
Schakelaar Tg853Tb Hr2650/51 A
105 651090-2 17.38 21.03
Kabeltule 10-110
106 682566-8 1.18 1.43
Tapschroef 4X14 Ga7020 P
107 266385-6 0.83 1.00
Handgreepdeksel Hr2300
108 451528-5 4.14 5.01
Trekontlaster
109 687682-1 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
110 665890-4
Afzuigset
112 127185-8 62.57 75.71
Geen informatie beschikbaar, niet bestelbaar
113 424722-2
Doorvoer Dx01 P
114 455736-0 2.02 2.44
Doorvoermanchet
115 424474-5 0.84 1.02
Inbusbout M3X12Mm Hr2650/61
116 251568-1 0.83 1.00
Opvanghouder A Hr2650/61
117 457730-8 2.02 2.44
Afdekkapje Hr2650/61*
118 457723-5 1.39 1.68
Drukknop B Hr2650/61
120 457718-8 0.83 1.00
Tussenpijp Hr2650/61*
121 326988-9 27.60 33.40
Aanslagbasis B Hr2650/61*
122 457728-5 0.83 1.00
Kartelplaat Hr2650/61
123 457722-7 1.39 1.68
Drukveer 4 Hr2650/61
124 232386-6 0.83 1.00
Plaat Tbv Veer Hr2650/61
125 457721-9 0.83 1.00
Drukknop A Hr2650/61
126 457717-0 0.83 1.00
Zeskantmoer M4 A
127 931102-0 0.83 1.00
Aanslagbasis A Hr2650/61
128 457719-6 0.83 1.00
Schroef M4X12
129 251314-2 0.83 1.00
Slang 30mm DX04 A
130 245045-3 6.38 7.72
Blokkeerhandel Hr2650/61 A
131 458668-0 2.38 2.88
Drukveer 7
132 231316-4 0.83 1.00
Tapschroef 3X16 A
133 266130-9 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
134 183K50-7
Pasbus HR2650 P*
135 457712-0 0.83 1.00
Slang 30C HR2650/51T A
136 245042-9 7.22 8.74
Pen 3 T221Dw
137 256158-5 0.83 1.00
Ontgrendelhandel Hr2650/61
138 457720-1 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
139 183K50-7
Binnenbuis Hr2650/61*
140 457724-3 0.98 1.19
Sponsrubber B Hr2650/61*
141 457725-1 0.83 1.00
Stofbox assy HR2653
142 199586-0 44.96 54.40
HEPA-filter voor diverse stofboxen
143 199557-7 12.55 15.19
Stopper HR2650*
145 458687-6 0.83 1.00
Demper HR2650*
146 422315-9 0.83 1.00
Filterraam HR2653
147 457727-7 1.67 2.02
Geen informatie beschikbaar, niet bestelbaar
148 453148-1
Geen informatie beschikbaar, niet bestelbaar
149 327221-2
Geen informatie beschikbaar, niet bestelbaar
150 253431-4
Geen informatie beschikbaar, niet bestelbaar
151 140G88-1
Geen informatie beschikbaar, niet bestelbaar
151C10 256533-5
Geen informatie beschikbaar, niet bestelbaar
151C20 423426-3
Filterbasis HR2653
151C30 457726-9 2.71 3.28
Geen informatie beschikbaar, niet bestelbaar
152 310918-0
Geen informatie beschikbaar, niet bestelbaar
153 310919-8
Geen informatie beschikbaar, niet bestelbaar
154 232482-0
Geen informatie beschikbaar, niet bestelbaar
155 253431-4
Borgring S-8
156 961004-6 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
157 226856-5
Geen informatie beschikbaar, niet bestelbaar
158 226857-3
Geen informatie beschikbaar, niet bestelbaar
159 226855-7
Geen informatie beschikbaar, niet bestelbaar
160 140F90-8
Geen informatie beschikbaar, niet bestelbaar
161 253430-6
Geen informatie beschikbaar, niet bestelbaar
162 140H88-7
Geen informatie beschikbaar, niet bestelbaar
162C10 422431-7
Geen informatie beschikbaar, niet bestelbaar
163 922129-1
