Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita HR2811FT'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita HR2811FT

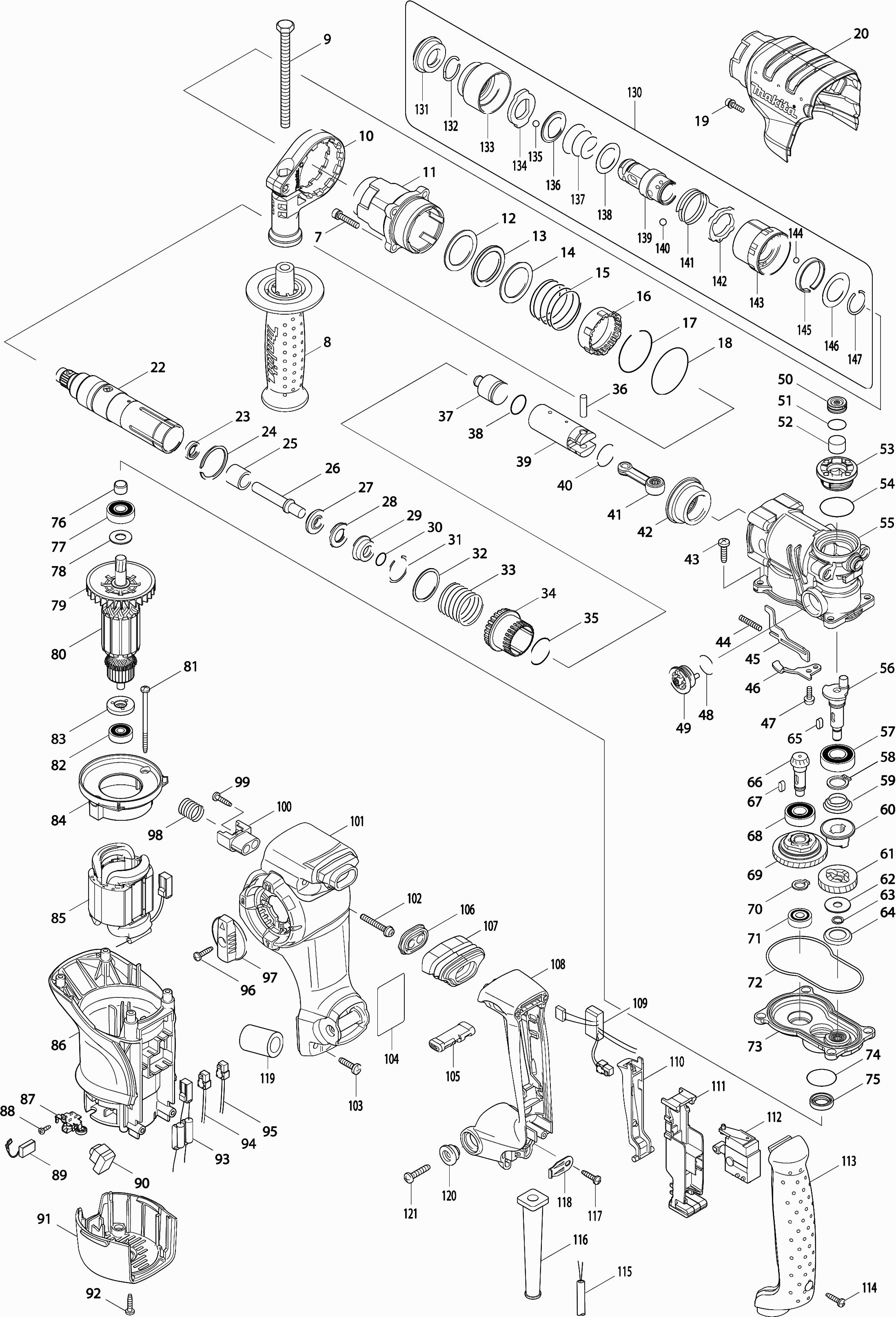

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Makita HR2811FT

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Inbusbout Ck M5x25mm
007 922241-7 0.83 1.00

Handgreep
008 158057-6 9.52 11.52

Moerbout M8x110mm
009 265495-6 0.83 1.00

Handgreepbeugel
010 419975-6 2.80 3.39

Cilinderhuis
011 158288-7 16.07 19.44

Revet 31
012 267354-0 0.83 1.00

Urethaan ring 31
013 262133-1 3.83 4.63

Revet 31
014 267354-0 0.83 1.00

Drukveer 37
015 234020-4 0.83 1.00

Blokkeerbus
016 419986-1 1.06 1.28

Veerring 41
017 233952-2 0.83 1.00

O-ring 46
018 213620-3 0.83 1.00

Inbusbout 4x16
019 922128-3 0.83 1.00

Krukashuisbedekking
020 419984-5 4.26 5.15

Geen informatie beschikbaar, niet bestelbaar
022 K00123-4

Geen informatie beschikbaar, niet bestelbaar
023 213076-0

Borgring
024 961140-8 0.83 1.00

Bus
025 331769-8 1.72 2.08

Slagbout
026 324796-2 2.44 2.95

Ring 10
027 324402-9 1.43 1.73

Stootring
028* 421955-0 1.21 1.46

O-ring huis
029 324216-6 5.22 6.32

O-ring 9
030* 213073-6 0.83 1.00

Veerring 28
031* 233917-4 0.83 1.00

Sluitring 29
032 267105-1 2.16 2.61

Drukveer 20
033 234021-2 0.83 1.00

Geleidebus
034 331770-3 24.88 30.10

O-ring 26
035 213435-8 0.83 1.00

Pen 6
036 256099-5 1.43 1.73

Slaghamer
037 324733-6 2.08 2.52

O-ring 16
038* 213227-5 1.21 1.46

Zuiger
039 331776-1 16.07 19.44

Veerring 21
040 233954-8 0.83 1.00

Drijfstang Hr2811
041 158282-9 3.65 4.42

Tandwiel 31
042 227532-4 28.85 34.91

Schroef 4x20
043 266420-0 0.83 1.00

Drukveer 4
044 234019-9 0.83 1.00

Verbindingsplaat
045 345814-3 0.83 1.00

Geleidingsplaat
046 345815-1 0.83 1.00

Schroef 4x12
047 911116-5 0.83 1.00

O-ring 18
048 213262-3 1.01 1.22

Verbindingsring Hr2811
049 162256-4 1.06 1.28

Filterkap
050 419988-7 0.83 1.00

O-ring 16
051 213218-6 0.83 1.00

Filter
052 443129-3 0.83 1.00

Tandwielhuiskap
053 419987-9 1.06 1.28

O-ring 30
054 213406-5 1.21 1.46

Krukashuis
055 158289-5 31.62 38.26

Krukas Hr2811
056 324793-8 9.52 11.52

Kogellager 6002llu
057 211232-6 7.44 9.00

Borgring S-15
058 961055-9 0.83 1.00

Drukveer 26-26
059 233951-4 0.83 1.00

Koppeling
060 223167-9 4.08 4.94

Tandwiel 29
061 226653-9 11.16 13.50

Revet 29
062 267353-2 0.83 1.00

Borgring
063 961034-7 0.83 1.00

Schotelring 16
064 345818-5 0.83 1.00

Inlegspie 4
065 254239-9 1.01 1.22

Tandwiel 9
066 227524-3 14.23 17.22

Inlegspie 4
067 254239-9 1.01 1.22

Geen informatie beschikbaar, niet bestelbaar
068 210105-0

Koppelbegrenzer
069 125386-2 43.02 52.05

Borgring S-10
070 257408-1 0.95 1.15

Kogellager 608 2rs
071 210024-0 3.22 3.90

Pakkingring Hr2811
072 424028-8 0.83 1.00

Tandwielhuis cpl
073 158287-9 11.32 13.70

O-ring 26
074 213407-3 1.21 1.46

Keerring 12mm
075 213678-2 5.22 6.32

Bus 10
076 331775-3 0.83 1.00

Kogellager 6000llu
077 210054-1 5.22 6.32

Sluitring 10
078 253171-4 0.83 1.00

Waaier 64
079 240095-3 1.02 1.23

Anker
080 515294-9 39.89 48.27

Tapschroef 4x70
081 266325-4 0.83 1.00

Kogellager 627ddw
082 210045-2 3.22 3.90

Isolatiering
083 681656-4 0.83 1.00

Opvulplaat
084 419989-5 1.06 1.28

Veld
085 526584-5 26.11 31.59

Motorhuisset
086 419982-9 8.84 10.70

Koolborstelhouder
087 643766-5 1.43 1.73

Schroef 3x10
088 266421-8 0.83 1.00

Koolborstel set Cb-325
089 194074-2 2.08 2.52

Licht-circuit
090 631754-4 7.44 9.00

Onderdeksel
091 419983-7 2.80 3.39

Geen informatie beschikbaar, niet bestelbaar
092 266326-2

Condensator
093 638568-2 4.26 5.15

Draadboom
094 638567-4 2.44 2.95

Geen informatie beschikbaar, niet bestelbaar
096 266326-2

Verstelknop
097 158284-5 1.27 1.54

Drukveer 14
098 234022-0 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
099 266326-2

Veergeleider
100 419995-0 1.01 1.22

Achterhuis
101 419979-8 11.68 14.13

Schroef 5x36
102 911258-5 0.83 1.00

Schroef 4x20
103 266420-0 0.83 1.00

Naamplaat Hr2811ft
104 863933-8 4.57 5.53

L/r verstelhendel
105 419992-6 0.83 1.00

Stofkap
106 419994-2 0.83 1.00

Handgreep
108 419978-0 5.46 6.61

Stroomcircuit
109 631753-6 7.80 9.44

Schakelknop
110 419990-0 0.83 1.00

Schakelknophouder
111 158281-1 1.43 1.73

Schakelaar
112 650591-7 17.90 21.66

Handgreepdeksel
113 419980-3 7.44 9.00

Geen informatie beschikbaar, niet bestelbaar
114 266326-2

Netsnoer 2x1.50 4.0mtr
115 695123-3 21.70 26.26

Kabeltule 10
116 682573-1 1.43 1.73

Geen informatie beschikbaar, niet bestelbaar
117 266326-2

Trekontlaster
118 687169-3 0.83 1.00

Spons ring
119 685722-9 2.08 2.52

Kraagbus 6
120 313139-3 1.24 1.50

Tapschroef 5x25
121 266041-8 0.83 1.00

SDS-PLUS boorkop
122 194080-7 34.98 42.33

SDS-PLUS boorkop
130 194080-7 34.98 42.33

Rubber stofkap 35
131* 286263-4 1.01 1.22

Borgring 19
132 233940-9 1.01 1.22

Beitelblokkeerkap
133 418217-5 1.70 2.06

Aanslag
134 345333-9 1.02 1.23

Stalen bal 7.0
135* 216022-2 0.83 1.00

Geleidering
136 345187-4 0.83 1.00

Drukveer 21-29
137 233916-6 0.83 1.00

Sluitring 21
138 267279-8 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
139 324355-2

Stalen kogel 6
140* 216030-3 0.83 1.00

Torsieveer 31
141 231669-1 0.83 1.00

Verwisselring
142 345334-7 1.43 1.73

Blokkeerkap
143 418218-3 1.01 1.22

Stalen kogel 5.0
144 216018-3 0.83 1.00

Bladveer
145 345335-5 0.83 1.00

Sluitring 24
146 267270-6 0.83 1.00

Borgring 21
147 233924-7 0.83 1.00
