Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita HR3520'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

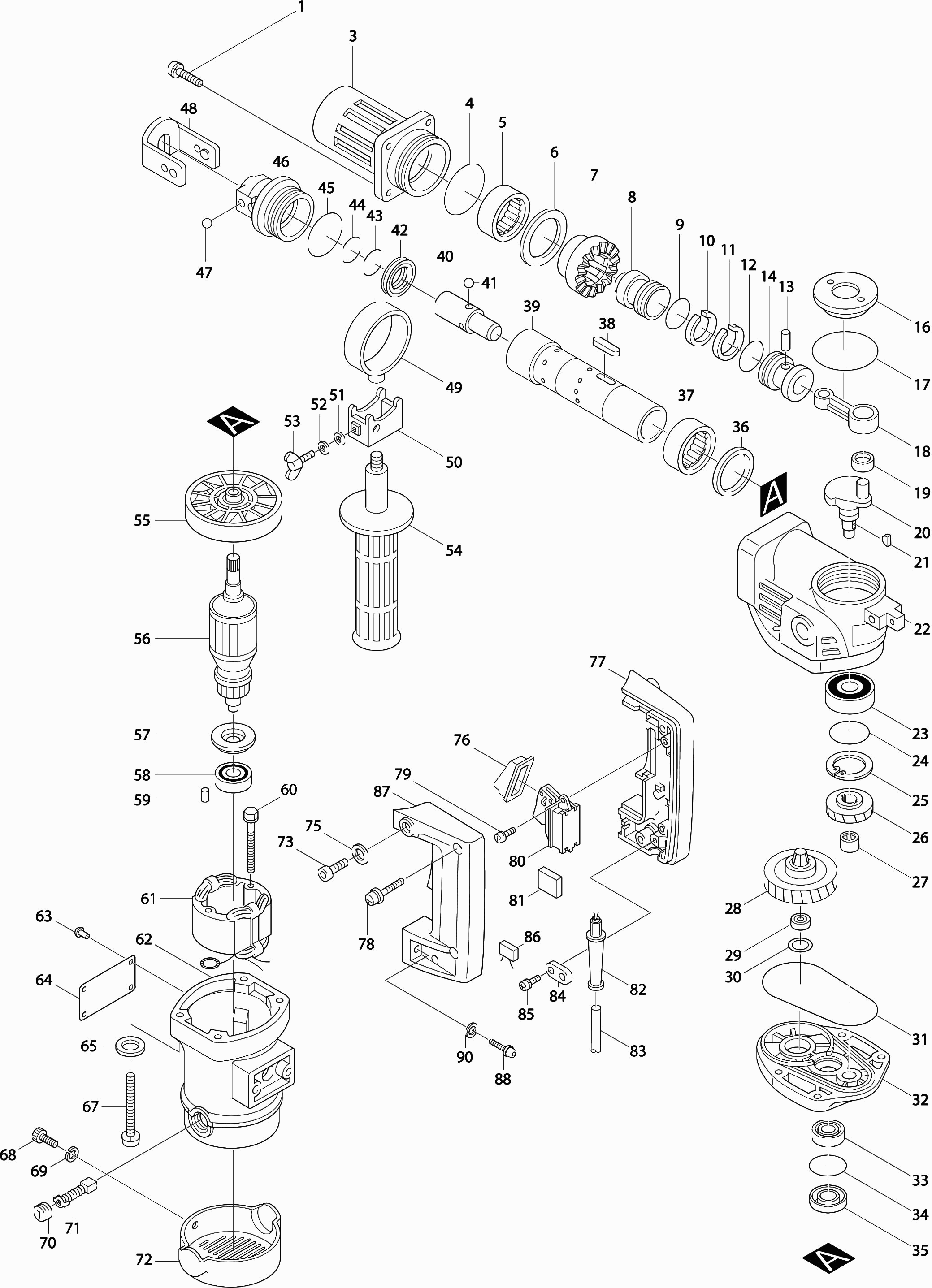

Tekeningen van de Makita HR3520
Onderdelen lijst van de Makita HR3520
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Zeskantbout M6X25Mm A | ||||
| 001 | 266087-4 | 0.83 | 1.00 | |
| Slaghuis Hr3520 * | ||||
| 003 | 311612-7 | 48.40 | 58.56 | |
| O-Ring 56 | ||||
| 004 | 213655-4 | 1.67 | 2.02 | |
| Naaldlager 4016 * | ||||
| 005 | 212502-6 | 12.22 | 14.79 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 006 | 253817-2 | |||
| Tandwiel 36 Hr3520 | ||||
| 007 | 221367-5 | 25.36 | 30.69 | |
| Zuiger Hr3500-Hr3520 * | ||||
| 008 | 322806-9 | 10.50 | 12.70 | |
| O-Ring 21 A | ||||
| 009* | 213381-5 | 3.12 | 3.78 | |
| Zuiger Veer Hr3500 | ||||
| 010* | 412037-9 | 7.22 | 8.74 | |
| Zuiger Veer Hr3500 | ||||
| 011* | 412037-9 | 7.22 | 8.74 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 012* | 321363-4 | |||
| Pen 8 * | ||||
| 013 | 256006-8 | 3.97 | 4.80 | |
| Zuiger Hr3500-Hr3520 * | ||||
| 014 | 322196-0 | 10.52 | 12.73 | |
| Oliedeksel Hr2210 * | ||||
| 016 | 411662-3 | 3.06 | 3.70 | |
| O-Ring 44 | ||||
| 017 | 213554-0 | 1.39 | 1.68 | |
| Drijfstang Hr3500-Hr3520 * | ||||
| 018 | 315248-4 | 14.48 | 17.52 | |
| Naaldlager 1012 | ||||
| 019 | 212065-2 | 9.67 | 11.70 | |
| Krukas Hr3520 * | ||||
| 020 | 321725-6 | 12.80 | 15.49 | |
| Inlegspie 3 | ||||
| 021 | 254002-0 | 0.83 | 1.00 | |
| Krukashuis Hr3520 * | ||||
| 022 | 159507-4 | 71.56 | 86.59 | |
| Kogellager 6203 | ||||
| 023 | 211278-2 | 9.24 | 11.18 | |
| O-Ring 40 | ||||
| 024 | 213507-9 | 0.98 | 1.19 | |
| Borgring Ek8100 A | ||||
| 025 | 257998-4 | 0.83 | 1.00 | |
| Tandwiel 36 Hr3500-Hr3520 * | ||||
| 026 | 221676-2 | 10.50 | 12.70 | |
| Naaldlager 810 Hr2010 A | ||||
| 027 | 212043-2 | 2.71 | 3.28 | |
| Koppelbegrenzer Hr3520 | ||||
| 028 | 151176-7 | 81.38 | 98.47 | |
| Kogellager 608Llb A | ||||
| 029 | 210043-6 | 1.67 | 2.02 | |
| Dunne Sluitring 15 | ||||
| 030 | 253314-8 | 0.83 | 1.00 | |
| Afdichtring 97 * | ||||
| 031 | 421688-7 | 2.10 | 2.54 | |
| Tandwielhuis Hr3520 * | ||||
| 032 | 157304-2 | 27.90 | 33.76 | |
| Kogellager 6201Ddw P | ||||
| 033 | 211129-9 | 7.22 | 8.74 | |
| O-Ring 32 | ||||
| 034 | 213459-4 | 0.98 | 1.19 | |
| Keerring 14 | ||||
| 035 | 213160-1 | 3.12 | 3.78 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 036 | 253818-0 | |||
| Naaldlager 4016 * | ||||
| 037 | 212502-6 | 12.22 | 14.79 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 038 | 254205-6 | |||
| Cilinder Hr3500-Hr3520 * | ||||
| 039 | 152338-0 | 99.33 | 120.19 | |
| Slagstuk Hr3500-Hr3520 * | ||||
| 040 | 322237-2 | 22.09 | 26.73 | |
| Stalen Kogel 7.9 A | ||||
| 041 | 216004-4 | 0.83 | 1.00 | |
| X-Ring 25 | ||||
| 042* | 213383-1 | 4.67 | 5.65 | |
| O-Ring 23,5 | ||||
| 043* | 213374-2 | 3.72 | 4.50 | |
| O-Ring 23,5 | ||||
| 044* | 213374-2 | 3.72 | 4.50 | |
| O-Ring 44 | ||||
| 045 | 213554-0 | 1.39 | 1.68 | |
| Beitelgeleider Hr3500-Hr3520 | ||||
| 046 | 322327-1 | 71.38 | 86.37 | |
| Stalen Kogel 7.9 A | ||||
| 047 | 216004-4 | 0.83 | 1.00 | |
| Klembeugel Hr3520-3850-Hm0810* | ||||
| 048 | 165227-0 | 28.02 | 33.90 | |
| Klemring Hr3500-Hr3520 | ||||
| 049 | 164569-9 | 12.67 | 15.33 | |
| Klemblok Hr3500-Hr3520-Hr3850 | ||||
| 050 | 164543-7 | 9.67 | 11.70 | |
| Rubber Ring 5,5 * | ||||
| 051 | 261049-7 | 0.83 | 1.00 | |
| Rubber Ring 5,5 * | ||||
| 052 | 261049-7 | 0.83 | 1.00 | |
| Vleugelbout M6X18 A | ||||
| 053 | 924321-5 | 1.02 | 1.23 | |
| Waaier 82 | ||||
| 055 | 241827-1 | 7.22 | 8.74 | |
| Anker Hr3520 * | ||||
| 056 | 512818-2 | 68.13 | 82.44 | |
| Isolatiering A | ||||
| 057 | 681625-5 | 0.83 | 1.00 | |
| Kogellager 608Llb A | ||||
| 058 | 210043-6 | 1.67 | 2.02 | |
| Rubber Pen 4 | ||||
| 059 | 263014-2 | 0.83 | 1.00 | |
| Schroef 5X60 * | ||||
| 060 | 911681-4 | 0.83 | 1.00 | |
| Veld Hr3500 * | ||||
| 061 | 528706-3 | 59.31 | 71.77 | |
| Motorhuis Hr3520 * | ||||
| 062 | 183383-4 | 30.70 | 37.15 | |
| Sluitring 6Mm A | ||||
| 065 | 267214-6 | 0.83 | 1.00 | |
| Veerring 6 A | ||||
| 066 | 253903-9 | 0.83 | 1.00 | |
| Inbusbout M6X50 HM0810B P | ||||
| 067 | 922371-4 | 0.83 | 1.00 | |
| Inbusbout M5X16 A | ||||
| 068 | 922221-3 | 0.83 | 1.00 | |
| Veerring 5MM DLS211 | ||||
| 069 | 253427-5 | 0.83 | 1.00 | |
| Koolborstelhouderdop | ||||
| 070 | 643600-9 | 0.98 | 1.19 | |
| Koolborstel Set Cb-105 | ||||
| 071* | 181038-5 | 7.22 | 8.74 | |
| Achterdeksel * | ||||
| 072 | 284056-3 | 12.19 | 14.75 | |
| Inbusbout M6X22 | ||||
| 073 | 922336-6 | 0.83 | 1.00 | |
| Sluitring 6Mm A | ||||
| 075 | 267214-6 | 0.83 | 1.00 | |
| Stofkap Voor Schakelaar | ||||
| 076 | 421265-5 | 2.36 | 2.86 | |
| Handvat Set Hr3520 * | ||||
| 077 | 181653-5 | 11.82 | 14.30 | |
| Schroef 5X25 | ||||
| 078 | 911241-2 | 0.83 | 1.00 | |
| Schroef 4X16 | ||||
| 079 | 911126-2 | 0.83 | 1.00 | |
| Schakelaar Sw-52 6511322 | ||||
| 080 | 651145-3 | 25.36 | 30.69 | |
| Kabeltule 10-90 A | ||||
| 082 | 682505-8 | 1.67 | 2.02 | |
| Netsnoer 2X1.50 4.0Mtr A | ||||
| 083 | 695123-3 | 21.08 | 25.51 | |
| Klemstrip Sr2600 | ||||
| 084 | 687031-2 | 0.83 | 1.00 | |
| Schroef 4X18 Sr2600 | ||||
| 085 | 911131-9 | 0.83 | 1.00 | |
| Handvat Set Hr3520 * | ||||
| 087 | 181653-5 | 11.82 | 14.30 | |
| Zeskantbout M6X25Mm A | ||||
| 088 | 266087-4 | 0.83 | 1.00 | |
| Sluitring 6Mm A | ||||
| 090 | 267214-6 | 0.83 | 1.00 | |
| Statorveertje Cb-7 | ||||
| 091 | 654019-7 | 0.83 | 1.00 | |
| Klembus 2Mm Tbv Stat.Veer | ||||
| 092 | 654502-4 | 0.83 | 1.00 | |
