Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita HS003G'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

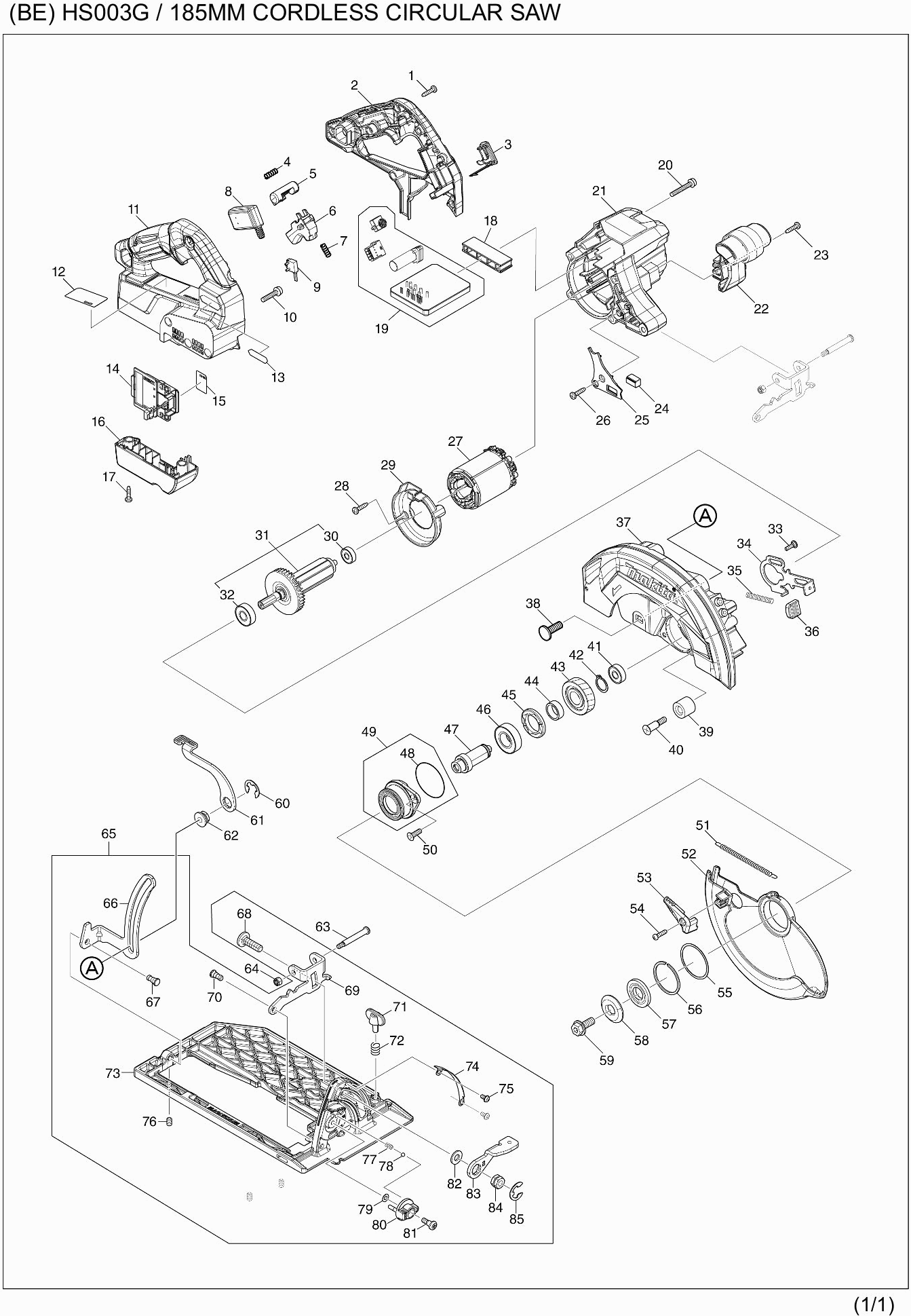

Tekeningen van de Makita HS003G
Onderdelen lijst van de Makita HS003G
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 001 | 266326-2 | |||
| Handgreepset HS003G | ||||
| 002 | 183R15-1 | 17.38 | 21.03 | |
| Rubber Pen 6 AC320H P | ||||
| 002C10 | 263005-3 | 0.83 | 1.00 | |
| Afdekkap DGA701 | ||||
| 003 | 140F99-0 | 2.36 | 2.86 | |
| O-Ring 16 HK1820 P | ||||
| 003C10 | 213218-6 | 0.83 | 1.00 | |
| Label DGA701* | ||||
| 003C20 | 818H07-8 | 2.71 | 3.28 | |
| Drukveer 4Mm | ||||
| 004 | 231433-0 | 0.83 | 1.00 | |
| Vergrendelknop Kp0810/C P | ||||
| 005 | 419704-7 | 1.46 | 1.77 | |
| Schakelknop DHS660 | ||||
| 006 | 458594-3 | 0.83 | 1.00 | |
| Drukveer 4Mm | ||||
| 007 | 231433-0 | 0.83 | 1.00 | |
| Schakelaar C3Xa-1Pspm Dsp600 | ||||
| 008 | 651083-9 | 19.29 | 23.34 | |
| Schakelunit DHS782 | ||||
| 009 | 632M92-5 | 10.50 | 12.70 | |
| Schroef 5X25 | ||||
| 010 | 911243-8 | 0.83 | 1.00 | |
| Handgreepset HS003G | ||||
| 011 | 183R15-1 | 17.38 | 21.03 | |
| Rubber Pen 6 AC320H P | ||||
| 011C10 | 263005-3 | 0.83 | 1.00 | |
| Naamplaat HS003G | ||||
| 012 | 857E33-4 | 2.71 | 3.28 | |
| Label XGT HS004G | ||||
| 013 | 8012U4-2 | 0.83 | 1.00 | |
| Controleunit GA-40V serie | ||||
| 014 | 632P65-6 | 8.21 | 9.93 | |
| Label serienr HS003G | ||||
| 015 | 857E38-4 | 2.71 | 3.28 | |
| Behuizing terminal HS003/4G | ||||
| 016 | 140S46-9 | 3.54 | 4.28 | |
| Rubber Pen 6 AC320H P | ||||
| 016C10 | 263005-3 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 017 | 266326-2 | |||
| Afstandbus HS003/4G | ||||
| 018 | 412480-2 | 0.98 | 1.19 | |
| Controller HS003/4G P | ||||
| 019 | 620D01-2 | 146.44 | 177.19 | |
| Schroef 5X35 A | ||||
| 020 | 911258-5 | 0.83 | 1.00 | |
| Motorhuis DHS782 | ||||
| 021 | 458746-6 | 9.24 | 11.18 | |
| Handgreep (Voor) DHS752 | ||||
| 022 | 458750-5 | 7.21 | 8.72 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 023 | 266326-2 | |||
| Ledcircuit DHR680 | ||||
| 024 | 620936-3 | 8.21 | 9.93 | |
| Lens DHS782 | ||||
| 025 | 458751-3 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 026 | 266326-2 | |||
| Veld HS003/4G P | ||||
| 027 | 629479-2 | 33.36 | 40.37 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 028 | 266326-2 | |||
| Tussenplaat DHS782 | ||||
| 029 | 458749-0 | 1.18 | 1.43 | |
| Kogellager 626Zz | ||||
| 030 | 210143-2 | 2.71 | 3.28 | |
| Anker DHS782 | ||||
| 031 | 519534-7 | 38.72 | 46.85 | |
| Kogellager 6000Ddw Hm1213C A | ||||
| 032 | 211289-7 | 12.22 | 14.79 | |
| Met.schroef M4x14mm DHS782 | ||||
| 033 | 251529-1 | 0.83 | 1.00 | |
| Asblokkering HS003/4G | ||||
| 034 | 347676-5 | 1.67 | 2.02 | |
| Drukveer 6 5903R | ||||
| 035 | 233084-5 | 0.83 | 1.00 | |
| Beschermkap HS003/4G | ||||
| 037 | 140S42-7 | 44.96 | 54.40 | |
| O-Ring 26 Bss610 | ||||
| 037C10 | 213434-0 | 0.83 | 1.00 | |
| Rubber Pen 6 AC320H P | ||||
| 037C20 | 263005-3 | 0.83 | 1.00 | |
| Schaalverdeling DHS782 | ||||
| 037C30 | 818C45-0 | 0.83 | 1.00 | |
| Slotbout 8X25 5008Mg | ||||
| 038 | 266396-1 | 0.83 | 1.00 | |
| Rubber bus 8 DHS782 | ||||
| 039 | 262185-2 | 2.02 | 2.44 | |
| Met.schroef M6x30mm DHS782 | ||||
| 040 | 251572-0 | 0.83 | 1.00 | |
| Kogellager 608Zz A | ||||
| 041 | 210046-0 | 0.83 | 1.00 | |
| Borgring S-17 | ||||
| 042 | 961057-5 | 0.83 | 1.00 | |
| Tandwiel 37 DHS782 | ||||
| 043 | 226838-7 | 5.06 | 6.12 | |
| Ring 17 DHS782 | ||||
| 044 | 257451-0 | 0.98 | 1.19 | |
| Lagerborging 23-36 Ga7010 | ||||
| 045 | 285809-3 | 2.10 | 2.54 | |
| Kogellager 6003DDW P | ||||
| 046 | 210301-0 | 5.80 | 7.02 | |
| Zaagas DHS782 | ||||
| 047 | 327192-3 | 3.12 | 3.78 | |
| O-Ring 42 DHS660 P | ||||
| 048 | 213565-5 | 0.83 | 1.00 | |
| Lagerhuis DHS782 | ||||
| 049 | 136021-7 | 3.97 | 4.80 | |
| Verzonkenschroef M5 P | ||||
| 050 | 265034-2 | 0.83 | 1.00 | |
| Trekveer 4 DHS782 | ||||
| 051 | 232467-6 | 0.83 | 1.00 | |
| Verende beschermkap HS003/4G | ||||
| 052 | 319970-5 | 25.36 | 30.69 | |
| Hendel HS003G | ||||
| 053 | 271448-5 | 1.20 | 1.45 | |
| Schroef 4X16 DUH501 A | ||||
| 054 | 265178-8 | 0.83 | 1.00 | |
| Sluitring 40 Btp140 | ||||
| 055 | 267337-0 | 0.83 | 1.00 | |
| Borgring WR-40 DHS782 | ||||
| 056 | 257452-8 | 0.98 | 1.19 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 057 | 224593-5 | |||
| Buitenflens 35Mm 5008Mg A | ||||
| 058 | 224409-4 | 1.67 | 2.02 | |
| Inbusbout M8X20Mm 5008Mg | ||||
| 059 | 266283-4 | 1.18 | 1.43 | |
| Borgring E-12 | ||||
| 060 | 257953-6 | 0.83 | 1.00 | |
| Hendel 50 HS003/4G | ||||
| 061 | 271460-5 | 1.39 | 1.68 | |
| Borgmoer DHS782 | ||||
| 062 | 252262-8 | 9.24 | 11.18 | |
| Kruiskop Schroef M5* | ||||
| 063 | 265075-8 | 1.39 | 1.68 | |
| Zeskant Borgmoer M5X8 A | ||||
| 064 | 252103-8 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 065 | 136274-8 | |||
| Diepteaanslag HS003G | ||||
| 066 | 347439-9 | 2.71 | 3.28 | |
| Kraagpin 6-7 Dhs680 | ||||
| 067 | 256511-5 | 0.83 | 1.00 | |
| Bout M8x28mm HS003G | ||||
| 068 | 266227-4 | 6.41 | 7.76 | |
| Verstekgeleider HS003G | ||||
| 069 | 347440-4 | 2.71 | 3.28 | |
| Kraagpin 6-7 Dhs680 | ||||
| 070 | 256511-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 071 | 265701-9 | |||
| Drukveer 8 9555/57/58 A | ||||
| 072 | 233376-2 | 0.93 | 1.13 | |
| Basisplaat HS003G | ||||
| 073 | 319972-1 | 36.05 | 43.62 | |
| Schaalverdeling HS003G | ||||
| 074 | 347442-0 | 1.99 | 2.41 | |
| Met,schr, M4x8mm HS003G | ||||
| 075 | 251358-2 | 0.83 | 1.00 | |
| Zeskantbout M5X8 | ||||
| 076 | 266229-0 | 0.83 | 1.00 | |
| Drukveer 4 6827 | ||||
| 077 | 233314-4 | 0.83 | 1.00 | |
| Stalen Kogel 4 A | ||||
| 078 | 216008-6 | 0.83 | 1.00 | |
| Sluitring 5 | ||||
| 079 | 253811-4 | 0.83 | 1.00 | |
| Stelknop 27mm DHS900 | ||||
| 080 | 450704-8 | 1.00 | 1.21 | |
| Schroef M5 | ||||
| 081 | 251370-2 | 0.83 | 1.00 | |
| Sluitring M8 A | ||||
| 082 | 941202-8 | 0.83 | 1.00 | |
| Hefboomplaatplaat HS003G | ||||
| 083 | 346003-3 | 1.39 | 1.68 | |
| Moer M8 | ||||
| 084 | 264006-4 | 0.83 | 1.00 | |
| Borgring E-12 | ||||
| 085 | 257953-6 | 0.83 | 1.00 | |
