Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita HS6601'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

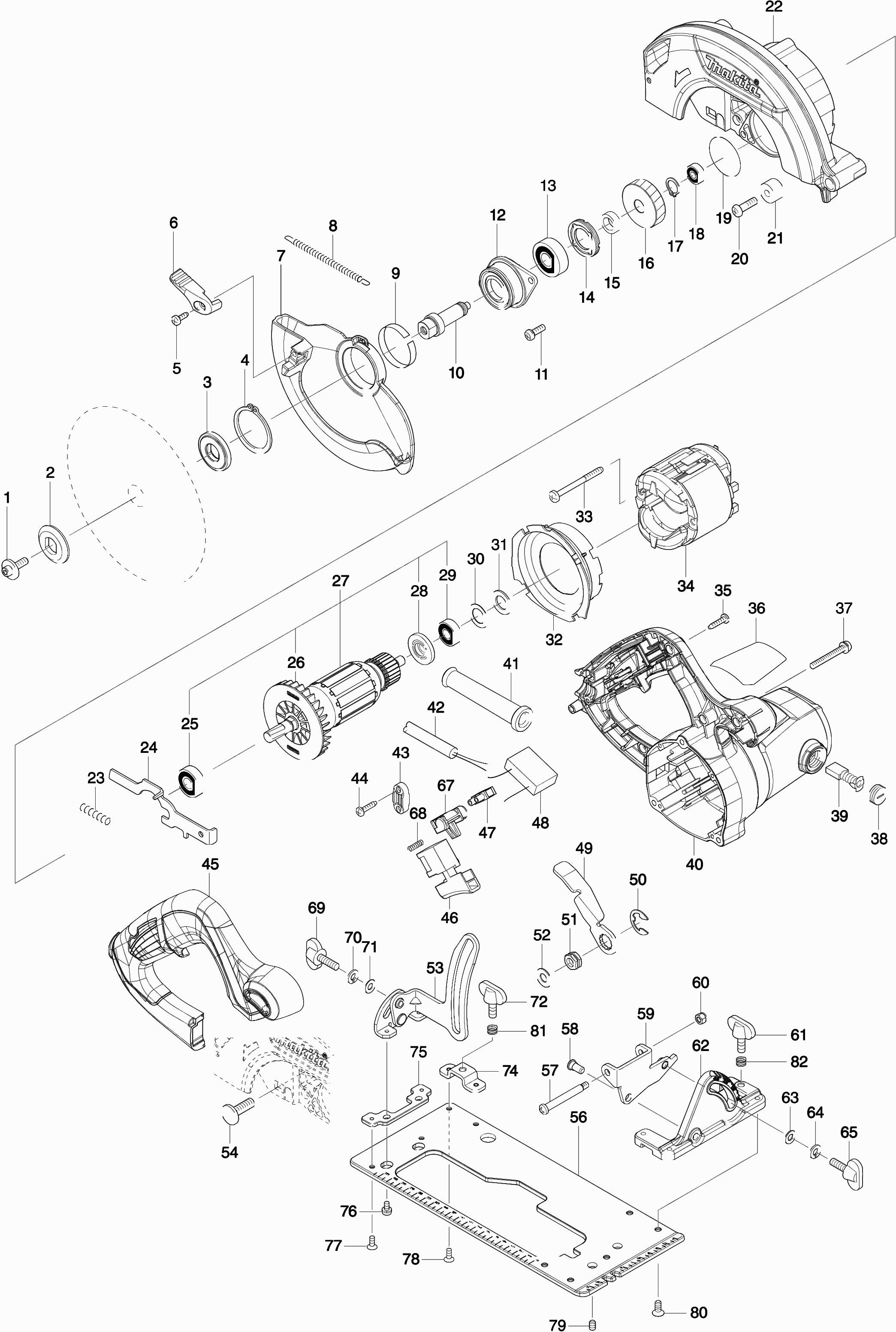

Tekeningen van de Makita HS6601
Onderdelen lijst van de Makita HS6601
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Inbusbout M6X20 | ||||
| 001 | 266024-8 | 1.21 | 1.46 | |
| Buitenflens 35mm | ||||
| 002 | 224409-4 | 1.72 | 2.08 | |
| Binnenflens 35 Dls600 A | ||||
| 003 | 224593-5 | 6.58 | 7.96 | |
| Borgring S-38 | ||||
| 004 | 961155-5 | 1.02 | 1.23 | |
| Tapschroef Ct4x16 | ||||
| 005 | 266034-5 | 0.83 | 1.00 | |
| Knop 37 | ||||
| 006 | 272258-3 | 1.21 | 1.46 | |
| Verende beschermkap | ||||
| 007 | 319307-6 | 9.52 | 11.52 | |
| Trekveer 4 | ||||
| 008 | 231893-6 | 0.83 | 1.00 | |
| Opvulring | ||||
| 009 | 345391-5 | 0.83 | 1.00 | |
| As | ||||
| 010 | 326444-9 | 3.65 | 4.42 | |
| Schroef 5x18 | ||||
| 011 | 911230-7 | 0.83 | 1.00 | |
| Lagerhuis | ||||
| 012 | 319088-2 | 2.45 | 2.96 | |
| Kogellager 6201dw1 | ||||
| 013 | 211129-9 | 7.44 | 9.00 | |
| Lagerborgring 19-33 | ||||
| 014 | 285852-2 | 1.01 | 1.22 | |
| Ring 12 5604R | ||||
| 015 | 257173-2 | 0.83 | 1.00 | |
| Tandwiel 38 | ||||
| 016 | 227793-6 | 6.58 | 7.96 | |
| Borgring S-12 | ||||
| 017 | 961052-5 | 0.83 | 1.00 | |
| Kogellager 606Zz A | ||||
| 018 | 210137-7 | 1.01 | 1.22 | |
| O-ring 39 | ||||
| 019 | 213512-6 | 2.44 | 2.95 | |
| Met.schr. M6x20mm | ||||
| 020 | 265117-8 | 0.83 | 1.00 | |
| Rubber bus 6 | ||||
| 021 | 262502-6 | 0.83 | 1.00 | |
| Vaste beschermkap | ||||
| 022 | 143224-6 | 26.11 | 31.59 | |
| O-Ring 26 Hs6601 | ||||
| 022A | 213821-3 | 0.83 | 1.00 | |
| Drukveer 6x29mm | ||||
| 023 | 233117-6 | 0.83 | 1.00 | |
| Blokkeerknop | ||||
| 024 | 345317-7 | 1.02 | 1.23 | |
| Kogellager 6000ddw | ||||
| 025 | 211289-7 | 12.58 | 15.22 | |
| Waaier 70 | ||||
| 026 | 240064-4 | 1.72 | 2.08 | |
| Anker | ||||
| 027 | 513459-7 | 31.62 | 38.26 | |
| Isolatiering | ||||
| 028 | 681644-1 | 0.83 | 1.00 | |
| Kogellager 608ddw | ||||
| 029 | 210005-4 | 4.58 | 5.54 | |
| Sluitring 14 | ||||
| 030 | 253192-6 | 0.83 | 1.00 | |
| Ring 13 | ||||
| 031 | 261109-5 | 0.83 | 1.00 | |
| Tussenplaat | ||||
| 032 | 455354-4 | 0.83 | 1.00 | |
| Tapschroef 5x55mm | ||||
| 033 | 266418-7 | 0.83 | 1.00 | |
| Veld | ||||
| 034 | 593894-5 | 23.75 | 28.74 | |
| Statorveertje Cb5 | ||||
| 034A | 654020-2 | 0.83 | 1.00 | |
| Klembus tbv statorv. 1,25mm | ||||
| 034B | 654501-6 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 035 | 266326-2 | |||
| Naamplaat | ||||
| 036 | 851N51-8 | 2.80 | 3.39 | |
| Schroef M5x40mm | ||||
| 037 | 265104-7 | 0.83 | 1.00 | |
| Koolborstelhouderdop | ||||
| 038 | 643750-0 | 0.83 | 1.00 | |
| Koolborstel set Cb-303 | ||||
| 039 | 191963-2 | 5.22 | 6.32 | |
| Motorhuis | ||||
| 040 | 142798-4 | 13.19 | 15.96 | |
| Koolborstelhouder 5X11 A | ||||
| 040A | 644501-4 | 2.08 | 2.52 | |
| Kabeltule 10-90 | ||||
| 041 | 682505-8 | 1.72 | 2.08 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 042 | 665865-3 | |||
| Klemstrip | ||||
| 043 | 687124-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 044 | 266326-2 | |||
| Handgreepdeksel | ||||
| 045 | 455362-5 | 5.88 | 7.11 | |
| Schakelaar | ||||
| 046 | 650245-6 | 9.54 | 11.54 | |
| Kroonsteen Bo4553-Bo4554 A | ||||
| 047 | 654475-1 | 0.83 | 1.00 | |
| Ontstorings condensator | ||||
| 048 | 645192-4 | 0.83 | 1.00 | |
| Hefboomplaat | ||||
| 049 | 346311-2 | 1.70 | 2.06 | |
| Borgring E-12 | ||||
| 050 | 257953-6 | 0.83 | 1.00 | |
| Moer M8x13 | ||||
| 051 | 252199-9 | 0.83 | 1.00 | |
| Sluitring 8 | ||||
| 052 | 941202-8 | 0.83 | 1.00 | |
| Dieptegeleider | ||||
| 053 | 161337-1 | 3.65 | 4.42 | |
| Slotbout 8x25 | ||||
| 054 | 266396-1 | 0.83 | 1.00 | |
| Voetzool | ||||
| 056 | 346894-2 | 10.81 | 13.08 | |
| Met.schr. M5x | ||||
| 057 | 265118-6 | 0.83 | 1.00 | |
| Kraagpin 6-7 | ||||
| 058 | 256480-0 | 0.83 | 1.00 | |
| Hoekgeleider | ||||
| 059 | 346827-7 | 1.72 | 2.08 | |
| Zeskant borgmoer 5x8 | ||||
| 060 | 252103-8 | 0.83 | 1.00 | |
| Vleugelbout 6x15 | ||||
| 061 | 265726-3 | 1.21 | 1.46 | |
| Gradenplaat | ||||
| 062 | 319308-4 | 7.44 | 9.00 | |
| Sluitring 6x12mm | ||||
| 063 | 941151-9 | 0.83 | 1.00 | |
| Veerring 6 A | ||||
| 064 | 253903-9 | 0.83 | 1.00 | |
| Schroef 6x20 | ||||
| 065 | 911333-7 | 0.83 | 1.00 | |
| Blokeerknop | ||||
| 067 | 453284-3 | 0.83 | 1.00 | |
| Drukveer 4 | ||||
| 068 | 231469-9 | 0.83 | 1.00 | |
| Schroef 6x20 | ||||
| 069 | 911333-7 | 0.83 | 1.00 | |
| Veerring 6 A | ||||
| 070 | 253903-9 | 0.83 | 1.00 | |
| Sluitring 6x12mm | ||||
| 071 | 941151-9 | 0.83 | 1.00 | |
| Vleugelbout 6x15 | ||||
| 072 | 265726-3 | 1.21 | 1.46 | |
| Houder | ||||
| 074 | 346847-1 | 0.83 | 1.00 | |
| Montageplaat | ||||
| 075 | 346846-3 | 0.83 | 1.00 | |
| Schroef 4x8 | ||||
| 076 | 911106-8 | 0.83 | 1.00 | |
| Verzonkenschroef 4x8 | ||||
| 077C10 | 912107-9 | 0.83 | 1.00 | |
| Met.schr. Vk M4x8mm | ||||
| 077C20 | 265085-5 | 0.83 | 1.00 | |
| Verzonkenschroef 4x8 | ||||
| 078C10 | 912107-9 | 0.83 | 1.00 | |
| Met.schr. Vk M4x8mm | ||||
| 078C20 | 265085-5 | 0.83 | 1.00 | |
| Stelschroef M5x8mm | ||||
| 079 | 266436-5 | 0.83 | 1.00 | |
| Verzonken schroef 5x12 | ||||
| 080 | 912212-2 | 0.83 | 1.00 | |
| Drukveer 8 | ||||
| 081 | 233376-2 | 0.83 | 1.00 | |
| Drukveer 8 | ||||
| 082 | 233376-2 | 0.83 | 1.00 | |
