Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita HTR7610'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen.Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, 5 tot 10 werkdagen. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

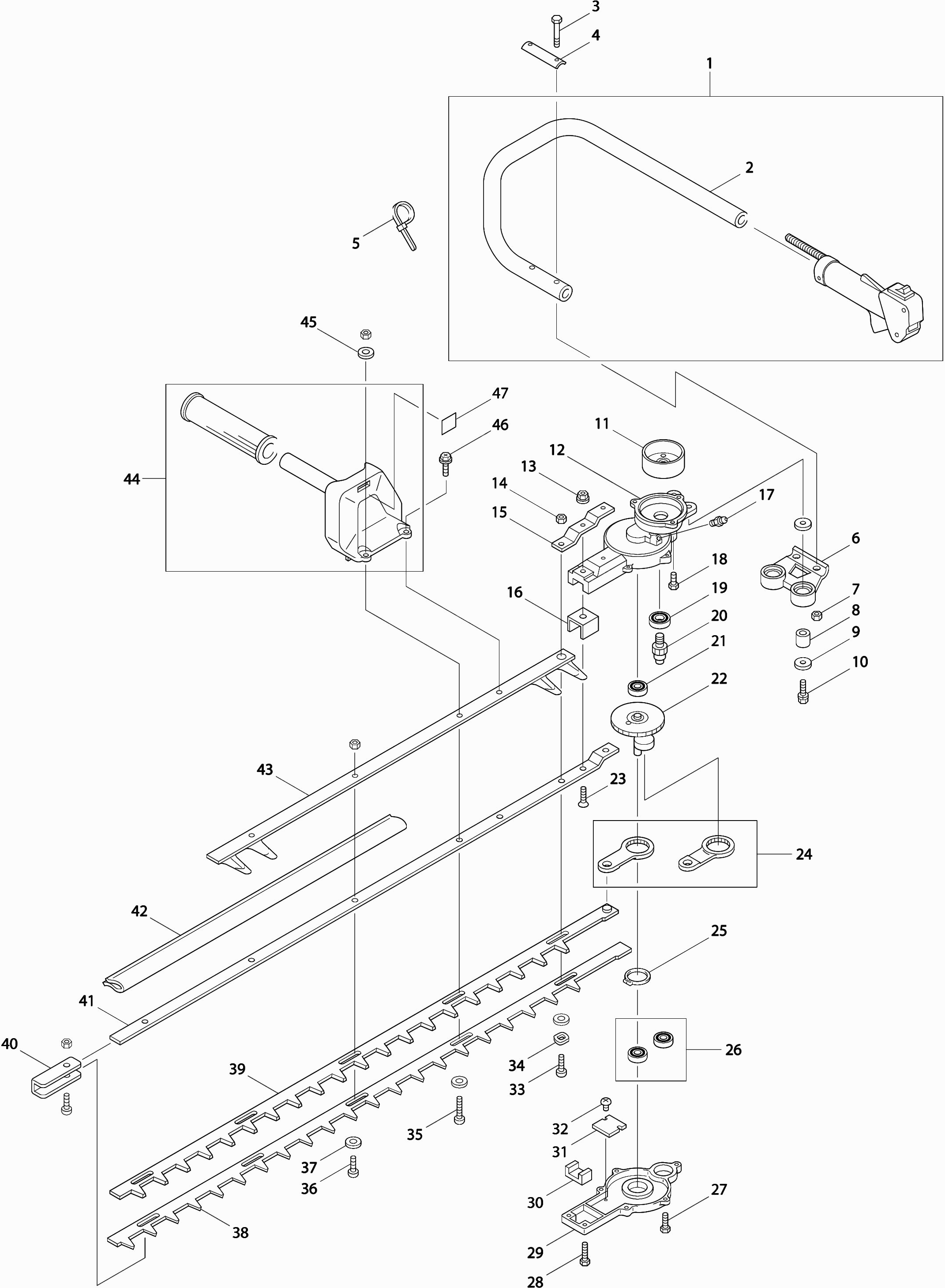

Tekeningen van de Makita HTR7610
Onderdelen lijst van de Makita HTR7610
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| HANDGREEP+GASHANDEL HTR7610 | ||||
| 001 | 0340047000 | 68.20 | 82.52 | |
| HANDGREEP LINKS EH760 | ||||
| 002 | 1361490000 | 26.40 | 31.94 | |
| BOUT M5X30 HTR7610 * | ||||
| 003 | 0040050301 | 1.20 | 1.45 | |
| HANDGREEPHOUDER EH760 | ||||
| 004 | 1361030000 | 6.00 | 7.26 | |
| BUNDELBAND HTR7610 | ||||
| 005 | 0035002100 | 1.00 | 1.21 | |
| HANDGREEPHOUDER EH760 * | ||||
| 006 | 1361000000 | 10.80 | 13.07 | |
| MOER M5 HTR7610 * | ||||
| 007 | 0150050000 | 1.20 | 1.45 | |
| Anti Vibratierubber Eh760 | ||||
| 008 | 1361020000 | 5.71 | 6.91 | |
| KLEMRUBBER EH760 * | ||||
| 009 | 1361040000 | 3.60 | 4.36 | |
| BOUT M6X35 HTR5600 | ||||
| 010 | 0054060350 | 2.40 | 2.90 | |
| TROMMEL EH561 | ||||
| 011 | 1361410000 | 16.50 | 19.96 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 012 | 0326100002 | |||
| FLENSMOER M5 UH561 A | ||||
| 013 | 162050000K | 1.00 | 1.21 | |
| ZESKANTBOUT U NUT M6 A | ||||
| 014 | 164060000K | 1.20 | 1.45 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 015 | 0325102004 | |||
| GELEIDINGSPLAAT HTR5600 A | ||||
| 016 | 3251030040 | 8.40 | 10.16 | |
| SMEERNIPPEL M6 HTR5600 | ||||
| 017 | 0055000100 | 4.80 | 5.81 | |
| BOUT M6X16 HTR7610 * | ||||
| 018 | 0054060160 | 2.40 | 2.90 | |
| KOGELLAGER UU 6001 HTR5600 | ||||
| 019 | 0354060010 | 17.60 | 21.30 | |
| TANDWIELAS EH561 | ||||
| 020 | 1361420000 | 38.50 | 46.58 | |
| KOGELLAGER 608ZZ A | ||||
| 021 | 210046-0 | 1.20 | 1.45 | |
| TANDWIEL EH561 | ||||
| 022 | 1360030000 | 104.50 | 126.44 | |
| SCHROEF M5X20 HTR5600 | ||||
| 023 | 0011050205 | 2.40 | 2.90 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 024 | 1A044000TE | |||
| BORGRING STW-26 EH561 * | ||||
| 025 | 283026000K | 2.40 | 2.90 | |
| KOGELLAGER 608ZZ A | ||||
| 026 | 210046-0 | 1.20 | 1.45 | |
| BOUT M6X16 HTR5600 A | ||||
| 027 | 0054050160 | 1.20 | 1.45 | |
| BOUT M6X16 HTR5600 A | ||||
| 028 | 0054050160 | 1.20 | 1.45 | |
| SCHAAL A * | ||||
| 029 | 3251010020 | 30.80 | 37.27 | |
| DEMPINGSVILT * | ||||
| 030 | 3251040040 | 8.40 | 10.16 | |
| DRIJFSTANGPLAAT EH561 | ||||
| 031 | 0301100000 | 7.20 | 8.71 | |
| SCHROEF M3X5 HTR5600 | ||||
| 032 | 0010030050 | 1.20 | 1.45 | |
| SCHROEF M6X22 HTR5600 P | ||||
| 033 | 0040003009 | 3.60 | 4.36 | |
| VEERRING EH561A | ||||
| 034 | 229060000K | 1.20 | 1.45 | |
| SCHROEF HTR7610 | ||||
| 035 | 0040004009 | 3.60 | 4.36 | |
| Schroef Voor Blad (L=19) A | ||||
| 036 | 040002009A | 4.45 | 5.38 | |
| RING VOOR SNIJBLAD EH561 | ||||
| 037 | 0082500000 | 1.20 | 1.45 | |
| Ondersnijmes Eh760 A | ||||
| 038 | 6018505301 | 41.77 | 50.54 | |
| Bovensnijmes Eh760 A | ||||
| 039 | 6018505200 | 41.77 | 50.54 | |
| Niet meer leverbaar, geen vervanging | ||||
| 040 | 0271450000 | |||
| MESSENGELEIDINGSPLAAT EH760 | ||||
| 041 | 1361160000 | 57.20 | 69.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 042 | 028109009A | |||
| BESCHERMSTUK EH760 A | ||||
| 043 | 1361910000 | 16.50 | 19.96 | |
| HANDGREEP R HTR7610 A | ||||
| 044 | 0024004000 | 46.20 | 55.90 | |
| REVET M6 HTR7610 P | ||||
| 045 | 0207060104 | 1.20 | 1.45 | |
| BOUT M6X20 HTR7610 | ||||
| 046 | 0055060201 | 2.40 | 2.90 | |
| WAARSCHUWINGSLABEL EH760 | ||||
| 047 | 0736359980 | 9.60 | 11.62 | |
| SCHROEF ASSY HTR5600 * | ||||
| 048 | 0140059290 | 1.00 | 1.21 | |
| UITLAATKAP HTR5600 | ||||
| 049 | 5253500500 | 9.60 | 11.62 | |
| BOUT HTR5600 A | ||||
| 050 | 266754-1 | 2.40 | 2.90 | |
| Niet meer leverbaar, geen vervanging | ||||
| 051 | 5253071000 | |||
| UITLAATPAKKING EH561 A | ||||
| 052 | 5253500102 | 2.40 | 2.90 | |
| MET.SCHROEF PH M5X14MM CK | ||||
| 053 | 266809-2 | 1.00 | 1.21 | |
| RING EH561 * | ||||
| 054 | 0200070010 | 1.20 | 1.45 | |
| CILINDERKAP EH561 | ||||
| 055 | 5255500301 | 10.80 | 13.07 | |
| AFSTANDHOUDER EH561* | ||||
| 056 | 5503503001 | 2.40 | 2.90 | |
| BOUGIEDOP RBC221 | ||||
| 057 | 5237503301 | 6.00 | 7.26 | |
| BESCHERMHULS EH561 | ||||
| 058 | 0851049950 | 2.40 | 2.90 | |
| DOORVOER EH561 15X7X2MM P | ||||
| 059 | 5257500300 | 2.40 | 2.90 | |
| BOUGIEVEER EBH253U A | ||||
| 060 | 324891-8 | 1.20 | 1.45 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 061 | 0119059630 | |||
| CILINDER RPT250 A | ||||
| 062 | 318762-9 | 92.40 | 111.80 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 063 | 0650149721 | |||
| AFSTANDPAKKING RPT250 A | ||||
| 064 | 424450-9 | 2.40 | 2.90 | |
| ISOLATOR HTR5600 A | ||||
| 065 | 141056-5 | 9.60 | 11.62 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 066 | 6165500201 | |||
| SCHROEF 5X25 P | ||||
| 067 | 0140059500 | 1.20 | 1.45 | |
| ONTSTEKING EH561 A | ||||
| 068 | 5257001021 | 24.20 | 29.28 | |
| SCHROEF 4X20 A | ||||
| 069 | 911138-5 | 1.00 | 1.21 | |
| CILINDERPAKKING RBC250 A | ||||
| 070 | 442171-1 | 2.40 | 2.90 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 071 | 5242500701 | |||
| ZUIGER RBC250 | ||||
| 072 | 5232501902 | 13.20 | 15.97 | |
| ZUIGERPEN EBH253U A | ||||
| 073 | 257781-9 | 3.60 | 4.36 | |
| BORGRING TBV Z-PEN EBH253U A | ||||
| 074 | 233976-8 | 1.00 | 1.21 | |
| KRUKAS EH561 * | ||||
| 075 | 5252002002 | 124.30 | 150.40 | |
| STARTINRICHTING HTR5600 A | ||||
| 076 | 5255052000 | 16.50 | 19.96 | |
| PULLEY HTR5600 | ||||
| 077 | 5255505900 | 3.60 | 4.36 | |
| SCHROEFSET EH490V P | ||||
| 078 | 5195002060 | 2.40 | 2.90 | |
| SWING ARM EH490V A | ||||
| 079 | 325923-4 | 2.40 | 2.90 | |
| BINNENBUS EH490V/BHX2501 A | ||||
| 080 | 451938-6 | 2.40 | 2.90 | |
| KOORDHASPEL EH490V A | ||||
| 081 | 452972-9 | 2.40 | 2.90 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 082 | 5255016020 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 083 | 5195002050 | |||
| DEMPER RPT250 P | ||||
| 084 | 5255001040 | 3.60 | 4.36 | |
| STARTERGREEP EBH253U A | ||||
| 085 | 424319-7 | 3.60 | 4.36 | |
| LABEL HTR7610 | ||||
| 086 | 6019509100 | 6.00 | 7.26 | |
| SCHROEF ASSY HTR5600 * | ||||
| 087 | 0140049760 | 1.00 | 1.21 | |
| Niet meer leverbaar, geen vervanging | ||||
| 088 | 5255505700 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 089 | 0140059350 | |||
| KLEM EBH253U * | ||||
| 090 | 345963-6 | 1.00 | 1.21 | |
| BOUT HTR5600 | ||||
| 091 | 5257501400 | 3.60 | 4.36 | |
| VEERRING RBC310-G2400- * | ||||
| 092 | 0032006000 | 1.00 | 1.21 | |
| REVET RBC230-G24-350 P | ||||
| 093 | 0031206000 | 1.00 | 1.21 | |
| VLIEGWIEL HTR5600 | ||||
| 094 | 5257041010 | 59.40 | 71.87 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 095 | 266700-4 | |||
| KRUKASHUIS EH561 * | ||||
| 096 | 5251003000 | 59.40 | 71.87 | |
| KRUKASHUISPAKKING RBC221 A | ||||
| 097 | 424447-8 | 2.40 | 2.90 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 098 | 5256002000 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 099 | 1181240000 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 100 | 0140059350 | |||
| TAPBOUT M6X14MM ETR2500 A | ||||
| 101 | 266703-8 | 1.20 | 1.45 | |
| HOUDER EH561 | ||||
| 102 | 6202500000 | 3.60 | 4.36 | |
| RING RBC415 A | ||||
| 103 | 267429-5 | 1.20 | 1.45 | |
| KOPPELINGSVEER RBC230 | ||||
| 104 | 5238500500 | 2.40 | 2.90 | |
| KOPPELINGSCHOEN RBC230 A | ||||
| 105 | 6252500801 | 8.40 | 10.16 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 106 | 0200089911 | |||
| INBUSBOUT M6X25MM A | ||||
| 107 | 266864-4 | 2.40 | 2.90 | |
| PIJP EH561 | ||||
| 108 | 5256012001 | 6.00 | 7.26 | |
| SLANGKLEM EBH253U | ||||
| 109 | 345920-4 | 1.00 | 1.21 | |
| BRANDSTOFFILTER DCS230T A | ||||
| 110 | 163447-0 | 11.00 | 13.31 | |
| BENZINETANK EH561 * | ||||
| 111 | 5256025000 | 13.20 | 15.97 | |
| SCHROEF ASSY HTR5600 * | ||||
| 112 | 0140059290 | 1.00 | 1.21 | |
| BENZINE/OLIEDOP CPL A | ||||
| 113 | 168668-9 | 24.20 | 29.28 | |
| BENZINE/OLIEDOP CPL A | ||||
| 115 | 168668-9 | 24.20 | 29.28 | |
| Niet meer leverbaar, geen vervanging | ||||
| 116 | 0150059800 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 117 | 5103502801 | |||
| SCHROEF RBC280 P | ||||
| 118 | 5316020020 | 6.00 | 7.26 | |
| MOER M6 HTR5600 A | ||||
| 119 | 0022706000 | 1.00 | 1.21 | |
| KABELSTEUN EH561 NIEUW | ||||
| 120 | 5256501900 | 6.00 | 7.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 121 | 5103502801 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 122 | 5256085000 | |||
| SEEGERING E-3 A | ||||
| 123 | 257964-1 | 7.20 | 8.71 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 124 | 5236018040 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 125 | 5206008030 | |||
| GASKLEP ASSY EH490V | ||||
| 126 | 5196002010 | 27.50 | 33.28 | |
| O-RING 2 A | ||||
| 127 | 213538-8 | 4.80 | 5.81 | |
| SPROEIER EH561 A | ||||
| 128 | 326085-1 | 9.60 | 11.62 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 129 | 5246001030 | |||
| POMP DIAFRAGMA PS222 | ||||
| 130 | WJ00009599 | 3.96 | 4.79 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 131 | 352010-6 | |||
| POMPHUIS EH561 | ||||
| 132 | 5256007010 | 34.10 | 41.26 | |
| MEMBRAAMPAKKING EBH253U A | ||||
| 133 | 442154-1 | 7.20 | 8.71 | |
| MEMBRAAM MS246.4 A | ||||
| 134 | 168620-7 | 38.50 | 46.58 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 135 | 5236046060 | |||
| OPVOERPOMP EBH253U A | ||||
| 136 | 424314-7 | 11.00 | 13.31 | |
| POMPDEKSEL EBH253U A | ||||
| 137 | 346270-0 | 7.20 | 8.71 | |
| PARKER 3X24MM CK A | ||||
| 138 | 266582-4 | 3.60 | 4.36 | |
| O RING RBC201 A | ||||
| 139 | 213632-6 | 1.20 | 1.45 | |
| LUCHTFILTERHUIS EH561 NIEUW A | ||||
| 140 | 5253003020 | 24.20 | 29.28 | |
| Niet meer leverbaar, geen vervanging | ||||
| 141 | 5203004010 | |||
| LUCHTFILTERDEKSEL EH561 A | ||||
| 142 | 5253020010 | 10.80 | 13.07 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 143 | 0043305650 | |||
