Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita HW151'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

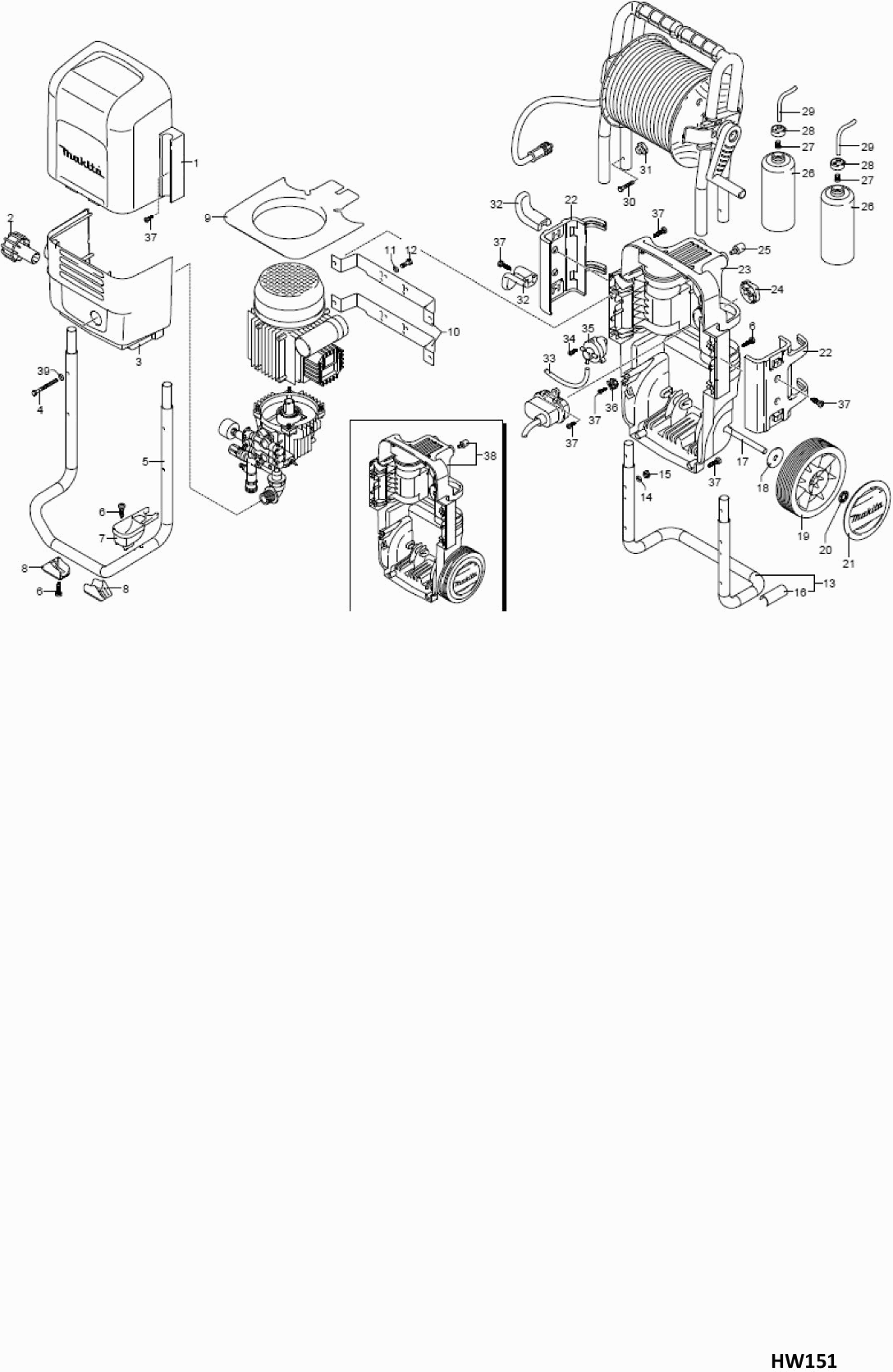

Tekeningen van de Makita HW151
Onderdelen lijst van de Makita HW151
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Toevoerslang Hp7000 | ||||
001 | 3580310 | 28.02 | 33.90 | |
Behuizingskap Voor A Hw140 | ||||
001 | 3580020 | 14.48 | 17.52 | |
Fitting Hw140 | ||||
001 | 2900120 | 6.70 | 8.11 | |
Waaier Hp7000 | ||||
001 | 1260300 | 1.67 | 2.02 | |
Fitting Hw140* | ||||
002 | 3600260 | 10.50 | 12.70 | |
Knop Hp7000 | ||||
002 | 2360760 | 5.98 | 7.24 | |
Oliekeerring Hp7000 | ||||
002 | 1340350 | 0.83 | 1.00 | |
Voorhuis HW151 | ||||
003 | 3580230 | 15.60 | 18.88 | |
Water Inlaat Hw140 | ||||
003 | 2901060 | 9.67 | 11.70 | |
Schroef Hp7000 | ||||
003 | 1260760 | 0.83 | 1.00 | |
Waaierhuis Hp7000 | ||||
004 | 1340320 | 25.36 | 30.69 | |
Schroef Hw140* | ||||
004 | 2320570 | 0.83 | 1.00 | |
Sluitring 5 HW151 | ||||
004 | 1470390 | 0.83 | 1.00 | |
Voetbeugel Hw140 | ||||
005 | 3580070 | 44.96 | 54.40 | |
Kogellager Hp7000 | ||||
005 | 1340340 | 10.52 | 12.73 | |
Drukveer Hp7000 | ||||
005 | 1080091 | 1.02 | 1.23 | |
Schroef Hw140 | ||||
005 | 3580330 | 0.83 | 1.00 | |
Aardeklem Hp7000 | ||||
006 | 1269100 | 7.22 | 8.74 | |
Steun Hw140* | ||||
006 | 3580150 | 3.96 | 4.79 | |
Inlaatklep Hp7000 | ||||
006 | 2901070 | 3.28 | 3.97 | |
Schroef Hw140 | ||||
006 | 2060200 | 0.83 | 1.00 | |
Opbergvakje Hw140 | ||||
007 | 3580250 | 2.71 | 3.28 | |
Schroef Hw140 | ||||
007 | 2100300 | 0.83 | 1.00 | |
Pakking Hp7000 | ||||
007 | 1340780 | 0.83 | 1.00 | |
Schakelkast Hp7000* | ||||
008 | 1341832 | 6.41 | 7.76 | |
Rubber Voet Hw140* | ||||
008 | 3580270 | 2.02 | 2.44 | |
Borgring Hw140 | ||||
008 | 480890 | 0.83 | 1.00 | |
Fitting Hw140 | ||||
009 | 3600220 | 22.09 | 26.73 | |
Klep Hp7000 | ||||
009 | 1349055 | 8.21 | 9.93 | |
Motorsteun Hw140 | ||||
009 | 3580040 | 5.06 | 6.12 | |
Schroef Hp7000 | ||||
009 | 1261560 | 0.83 | 1.00 | |
Motorsteun Hw140 | ||||
010 | 3580260 | 10.99 | 13.30 | |
Onstorings Condensator Hp7000 | ||||
010 | 1263520 | 10.50 | 12.70 | |
Afstandbus Hp7000 | ||||
010 | 1344770 | 9.24 | 11.18 | |
O-Ring HW140 * | ||||
010 | 390080 | 0.83 | 1.00 | |
Naaf Hw140 | ||||
011 | 3580340 | 37.75 | 45.68 | |
Klem condensator HW151 | ||||
011 | 1982550 | 1.82 | 2.20 | |
Revet Hp7000 | ||||
011 | 550331 | 0.83 | 1.00 | |
Bevestigingsplaat Hw140 | ||||
012 | 3580160 | 3.72 | 4.50 | |
Eindkap Hp7000 | ||||
012 | 1344800 | 2.02 | 2.44 | |
Schroef Hp7000 | ||||
012 | 1261560 | 0.83 | 1.00 | |
Schroef Hp7000 | ||||
012 | 320350 | 0.83 | 1.00 | |
Achterbeugel Hw140 | ||||
013 | 3580060 | 36.05 | 43.62 | |
Waaierkap HP7000/HW151* | ||||
013 | 1342040 | 3.12 | 3.78 | |
Vorktand Hp7000* | ||||
013 | 1344790 | 2.02 | 2.44 | |
Slanghaspel Hw140 | ||||
014 | 2360230 | 5.71 | 6.91 | |
Knelring Hp7000* | ||||
014 | 1340660 | 0.83 | 1.00 | |
Schroef Hp7000 | ||||
014 | 850850 | 0.83 | 1.00 | |
Revet Hw140 | ||||
014 | 480650 | 0.83 | 1.00 | |
Eindkap Hp7000* | ||||
015 | 620301 | 2.38 | 2.88 | |
Moer M5 HW140/151 | ||||
015 | 480640 | 0.83 | 1.00 | |
Borgring Hw140 | ||||
015 | 380420 | 0.83 | 1.00 | |
Knelring Hp7000* | ||||
015 | 1340650 | 0.83 | 1.00 | |
Slang Hw140 | ||||
016 | 3083550 | 110.73 | 133.98 | |
Geleider Hw140 | ||||
016 | 3580370 | 5.09 | 6.16 | |
Kniekopp Bi/Bu 1/2 Hp7000 | ||||
016 | 2500280 | 4.14 | 5.01 | |
Wartel Hp7000 | ||||
016 | 1340640 | 1.00 | 1.21 | |
Kabel Hw140 | ||||
017 | 1760450 | 19.23 | 23.27 | |
Zitting Hp7000 | ||||
017 | 1342701 | 8.27 | 10.01 | |
As 310X12Mm Hw140 | ||||
017 | 2180080 | 5.71 | 6.91 | |
Afstandhouder Hw140* | ||||
017 | 3580120 | 2.36 | 2.86 | |
Schakelkast Hw140 | ||||
018 | 2909209 | 24.16 | 29.23 | |
Carr.Ring Hw140 | ||||
018 | 1680890 | 0.83 | 1.00 | |
Schroef Hw140 | ||||
018 | 2021780 | 0.83 | 1.00 | |
Naaf Hw140 | ||||
019 | 3580350 | 36.08 | 43.66 | |
Zuiger Hp7000 | ||||
019 | 1460151 | 19.29 | 23.34 | |
Electradoos HW151 | ||||
019 | 2029752 | 11.82 | 14.30 | |
Wiel Hw140 | ||||
019 | 3580280 | 8.21 | 9.93 | |
Zuiger Hp7000 | ||||
020 | 2021900 | 13.83 | 16.73 | |
Haak Hw140 | ||||
020 | 3580130 | 2.02 | 2.44 | |
Veerring Hw140 | ||||
020 | 1680880 | 0.83 | 1.00 | |
Motor 230V/50Hz 1,7Kw Hp7000 | ||||
021 | 44476 | 273.78 | 331.27 | |
Bevestigingsplaat Hw140 | ||||
021 | 3580140 | 3.28 | 3.97 | |
Afdekplaat Wiel Hw140 | ||||
021 | 3580170 | 2.71 | 3.28 | |
Lanshouder Hw140 | ||||
022 | 3580050 | 5.71 | 6.91 | |
Schroef Hw140 | ||||
022 | 2360360 | 0.83 | 1.00 | |
Slanghaspelhandel Hw140 | ||||
023 | 2360150 | 2.10 | 2.54 | |
Ring Hp7000 | ||||
023 | 1080401 | 0.83 | 1.00 | |
Handgreep Hw140 | ||||
024 | 3580080 | 77.62 | 93.92 | |
Draaiknop Hw140 | ||||
024 | 2900220 | 2.84 | 3.44 | |
Bovengrip Hw140* | ||||
025 | 3580180 | 2.38 | 2.88 | |
Rubber Bus Hw140 | ||||
025 | 2180330 | 1.18 | 1.43 | |
Zuigergeleider Hp7000 | ||||
026 | 1344870 | 25.36 | 30.69 | |
Vloeistoftank Hw140 | ||||
026 | 2180130 | 1.39 | 1.68 | |
Ondergrip Hw140* | ||||
026 | 3580090 | 1.18 | 1.43 | |
Slanghaspel Cpl Hw140 | ||||
027 | 42581 | 77.67 | 93.98 | |
Tuimelplaat Hp7000* | ||||
027 | 1343450 | 2.38 | 2.88 | |
Zuigfilter Hw111 | ||||
027 | 2000230 | 0.83 | 1.00 | |
Drukveer Hp7000 | ||||
028 | 1460190 | 2.38 | 2.88 | |
Dop Tbv Watertank Hw140* | ||||
028 | 3580190 | 1.18 | 1.43 | |
Aanzuigslang Hw140 | ||||
029 | 3580300 | 11.82 | 14.30 | |
Tuimelplaat Hp7000 | ||||
029 | 1980220 | 1.39 | 1.68 | |
Splitpen Hp7000 | ||||
030 | 2500550 | 0.83 | 1.00 | |
Schroef Hw140 | ||||
030 | 50037 | 0.83 | 1.00 | |
Knop Hp7000 | ||||
031 | 1344881 | 17.40 | 21.05 | |
Knop Hw140* | ||||
031 | 50019 | 1.39 | 1.68 | |
Afdekkap Hw140 | ||||
032 | 1980740 | 5.09 | 6.16 | |
Houder Hw140 A | ||||
032 | 2360090 | 2.71 | 3.28 | |
Aanzuigslang Hw140 | ||||
033 | 3580290 | 10.50 | 12.70 | |
Moer Hp7000 | ||||
033 | 1060120 | 0.83 | 1.00 | |
Sok Bi/Bu 1/4 Hp7000 | ||||
034 | 1344940 | 15.60 | 18.88 | |
Schroef HW140 | ||||
034 | 2000110 | 0.83 | 1.00 | |
Drukmeter Hp7000 | ||||
035 | 40476 | 28.02 | 33.90 | |
Aanzuigpomp Hw140 | ||||
035 | 3440190 | 2.48 | 3.00 | |
Trekontlaster Hw140 | ||||
036 | 2600100 | 2.02 | 2.44 | |
Eindkap Hp7000 | ||||
036 | 1344890 | 1.18 | 1.43 | |
O-ring HW151 | ||||
037 | 2560870 | 0.83 | 1.00 | |
Schroef Hw140 | ||||
037 | 2100300 | 0.83 | 1.00 | |
Behuizing Achter Assy Hw140 | ||||
038 | 3589000 | 54.30 | 65.70 | |
Waterkeering Hp7000 | ||||
038 | 2460180 | 3.54 | 4.28 | |
Veerring Hw140 | ||||
039 | 1680960 | 0.83 | 1.00 | |
O-Ring Hp7000 | ||||
039 | 770260 | 0.83 | 1.00 | |
Zuigergeleider Hp7000 | ||||
040 | 1344750 | 3.96 | 4.79 | |
Waterkeering Hp7000 | ||||
041 | 1260440 | 3.54 | 4.28 | |
Oliekeerring Hp7000 | ||||
042 | 1344760 | 3.28 | 3.97 | |
Pomphuis Hp7000 | ||||
043 | 1344050 | 48.40 | 58.56 | |
Bus Hp7000 | ||||
044 | 1260050 | 4.45 | 5.38 | |
O-Ring Hp7000 | ||||
045 | 1040710 | 0.83 | 1.00 | |
Karterdeksel Hp7000 | ||||
046 | 1344060 | 5.09 | 6.16 | |
Schroef Hp7000 | ||||
047 | 1260780 | 0.83 | 1.00 | |
O-Ring Hp7000 | ||||
048 | 880840 | 0.83 | 1.00 | |
Oliedop Hp7000 | ||||
049 | 1343900 | 2.02 | 2.44 | |
Spie Hp7000 | ||||
050 | 880111 | 0.83 | 1.00 | |
Kogellager Hp7000 | ||||
051 | 1341070 | 4.14 | 5.01 | |
Borgring Hw140 | ||||
052 | 480890 | 0.83 | 1.00 | |
Ring Hp7000 | ||||
053 | 111120 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
054 | 1341080 | |||
Drijfstang Hp7000 | ||||
055 | 1340060 | 4.45 | 5.38 | |
Borgpin Hp7000 | ||||
056 | 1340080 | 1.32 | 1.60 | |
Krukasstang Hp7000 | ||||
057 | 1340070 | 6.38 | 7.72 | |
Oliekeerring Hp7000 | ||||
058 | 1260460 | 1.39 | 1.68 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
059 | 600180 | |||
Revet Hp7000 | ||||
060 | 1341010 | 0.83 | 1.00 | |
Zuiger Hp7000 | ||||
061 | 1342740 | 24.16 | 29.23 | |
Revet Hp7000 | ||||
062 | 1341020 | 0.83 | 1.00 | |
Schroef Hp7000* | ||||
063 | 850670 | 0.83 | 1.00 | |
Krukas Hp7000 | ||||
064 | 1340170 | 25.36 | 30.69 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
065 | 1120680 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
066 | 600180 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
067 | 2022040 | |||
Drukveer Hp7000* | ||||
068 | 2021630 | 1.00 | 1.21 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
069 | 2021650 | |||
O-Ring Hp7000* | ||||
070 | 1260820 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
071 | 1344830 | |||
Ventielset Hp7000 | ||||
072 | 42580 | 9.67 | 11.70 | |
Veer Hw140 | ||||
073 | 1560520 | 0.83 | 1.00 | |
Kogel Hw140 | ||||
074 | 1250280 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
075 | 480480 | |||
Slang Tule Hw140 | ||||
076 | 1982520 | 5.71 | 6.91 | |
Pomphuis Assy Hp7000 * | ||||
077 | 1349285 | 353.52 | 427.76 | |
Spruitstuk Hp7000 | ||||
078 | 1349204 | 206.78 | 250.20 | |
Kleppensetsteller Hp7000 | ||||
079 | 42579 | 63.68 | 77.05 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
080 | 197881-2 | |||
O-Ring 12 | ||||
080C10 | 213107-5 | 0.83 | 1.00 | |
Niet meer leverbaar, geen vervanging | ||||
081 | 40086 | |||
O-Ring Hp7000 | ||||
082 | 1344970 | 10.52 | 12.73 |
